电气元器件原理知识点总结一、电阻电阻是电路中常用的元器件，它用于限制电流、分压、接地等功能。
电阻的阻值通常用欧姆(Ω)表示，电阻的阻抗随温度的变化而变化。
电流通过电阻时会产生焦耳热，这会导致电阻产生热效应，所以电阻的功率承受能力是其重要的参数之一。
电阻的原理：1. 电阻的材料原理：电阻材料通常采用导电性较差的金属或合金，如铜、铝、镍、铬、钨等。
电阻的材料具有较高的电阻率，能够提供足够的电阻。
2. 电阻的结构原理：电阻一般采用线性电阻、薄膜电阻、厚膜电阻、金属箔电阻等结构形式。
不同的结构形式适用于不同的电路设计需求。
3. 电阻的温度效应：电阻的阻值会随温度的变化而变化，这是由于电阻材料的温度系数引起的。
温度系数是电阻随温度变化而变化的比例系数。
电阻的应用：电阻广泛用于电路限流、防过载、分压、接地等功能。
在电子、通信、电源等领域均有重要应用。
二、电容电容是一种能储存电荷的元器件，它能够在电路中存储能量，并且能够对电压和电流进行滤波和平滑。
电容具有电容值和工作电压等参数。
电容的单位是法拉(F)，一法拉电容所存储的电荷为1库伦(C)。
电容的原理：1. 电容的结构原理：电容通常由两个导电板和介质组成，导电板之间的介质即为电容的储能介质。
常见的电容结构有电解电容、陶瓷电容、聚酯电容等。
2. 电容的电容值：电容的电容值取决于导电板的面积、介质的相对介电常数和板间距。
电容的电容值越大，储存的电荷越多，储存的能量也越大。
3. 电容的工作电压：电容在工作时会受到电压的作用，如果超过电容的额定电压，会导致电容损坏。
因此，电容的工作电压是一个重要的参数。
电容的应用：电容广泛应用于电路中的滤波、平滑、耦合、调谐等功能。
在电子、通信、电源、仪器仪表等领域均有重要应用。
三、电感电感是一种储存磁能的元器件，它对电流和电压有频率依赖的变化。
电感具有电感值和工作电流等参数。
电感的单位是亨利(H)，一亨利电感所储存的磁能为1焦耳(J)。

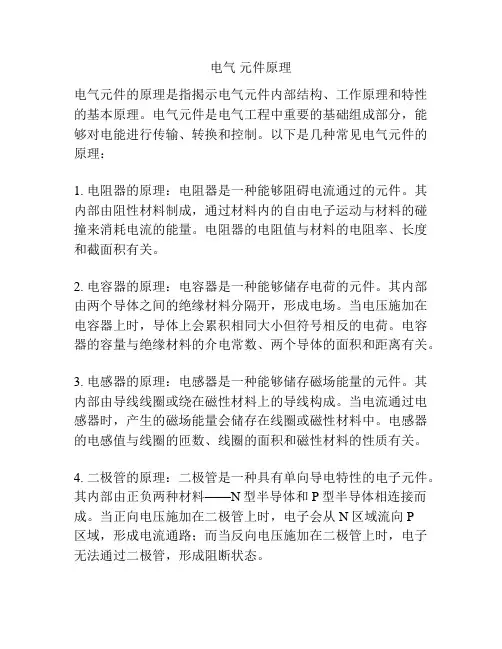

电气元件原理电气元件的原理是指揭示电气元件内部结构、工作原理和特性的基本原理。
电气元件是电气工程中重要的基础组成部分，能够对电能进行传输、转换和控制。
以下是几种常见电气元件的原理：1. 电阻器的原理：电阻器是一种能够阻碍电流通过的元件。
其内部由阻性材料制成，通过材料内的自由电子运动与材料的碰撞来消耗电流的能量。
电阻器的电阻值与材料的电阻率、长度和截面积有关。
2. 电容器的原理：电容器是一种能够储存电荷的元件。
其内部由两个导体之间的绝缘材料分隔开，形成电场。
当电压施加在电容器上时，导体上会累积相同大小但符号相反的电荷。
电容器的容量与绝缘材料的介电常数、两个导体的面积和距离有关。
3. 电感器的原理：电感器是一种能够储存磁场能量的元件。
其内部由导线线圈或绕在磁性材料上的导线构成。
当电流通过电感器时，产生的磁场能量会储存在线圈或磁性材料中。
电感器的电感值与线圈的匝数、线圈的面积和磁性材料的性质有关。
4. 二极管的原理：二极管是一种具有单向导电特性的电子元件。
其内部由正负两种材料——N型半导体和P型半导体相连接而成。
当正向电压施加在二极管上时，电子会从N区域流向P区域，形成电流通路；而当反向电压施加在二极管上时，电子无法通过二极管，形成阻断状态。
5. 晶体管的原理：晶体管是一种能够放大和控制电流的电子元件。
其内部由N型半导体、P型半导体和控制电极组成。
在不同的电压施加下，晶体管能够控制电流的通过。
晶体管的工作原理基于PN结和电场效应。
这些电气元件的原理为电气工程师和研究人员提供了理论基础，同时也对电气系统的设计和故障排除提供了指导。

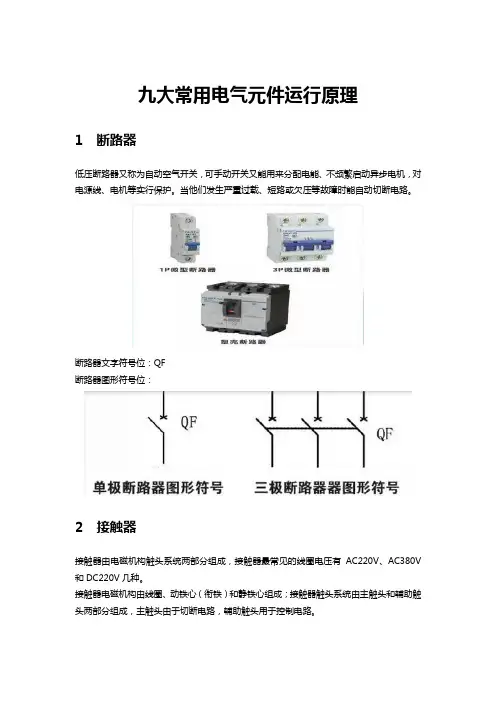

九大常用电气元件运行原理1 断路器低压断路器又称为自动空气开关，可手动开关又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护。
当他们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号位：QF断路器图形符号位：2 接触器接触器由电磁机构触头系统两部分组成，接触器最常见的线圈电压有AC220V、AC380V 和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头由于切断电路，辅助触头用于控制电路。
接触器文字符号位：KM接触器图形符号位：3 热继电器热继电器时利用电流通过元件产生的热效应原理而反时限动作的继电器。
热继电器的文字符号位：FR热继电器的图形符号位：4 中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但他的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器的文字符号位：KA 中间继电器的图形符号位：5 按钮在实际应用中通常根据所需的触头数量、使用的场合及颜色来选择按钮。
通常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V、额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号位：SB按钮图形符号位：按钮颜色要求：1）“停止”和“急停”按钮必须是红色。
当按下红色按钮时必须使用设备停止运行或断电。
2）“启动按钮”的颜色是绿色。
3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
4）“点”动的按钮必须是黑色。
5）“复位”（如果有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。
6 指示灯指示灯的作用：1）指示设备的运行或停止状态。

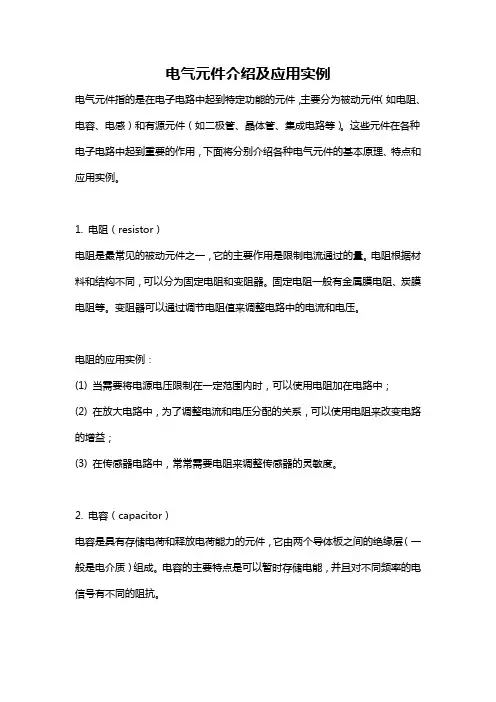

电气元件介绍及应用实例电气元件指的是在电子电路中起到特定功能的元件，主要分为被动元件（如电阻、电容、电感）和有源元件（如二极管、晶体管、集成电路等）。
这些元件在各种电子电路中起到重要的作用，下面将分别介绍各种电气元件的基本原理、特点和应用实例。
1. 电阻（resistor）电阻是最常见的被动元件之一，它的主要作用是限制电流通过的量。
电阻根据材料和结构不同，可以分为固定电阻和变阻器。
固定电阻一般有金属膜电阻、炭膜电阻等。
变阻器可以通过调节电阻值来调整电路中的电流和电压。
电阻的应用实例：(1) 当需要将电源电压限制在一定范围内时，可以使用电阻加在电路中；(2) 在放大电路中，为了调整电流和电压分配的关系，可以使用电阻来改变电路的增益；(3) 在传感器电路中，常常需要电阻来调整传感器的灵敏度。
2. 电容（capacitor）电容是具有存储电荷和释放电荷能力的元件，它由两个导体板之间的绝缘层（一般是电介质）组成。
电容的主要特点是可以暂时存储电能，并且对不同频率的电信号有不同的阻抗。
电容的应用实例：(1) 在直流电源中，电容常被用作滤波器，以减小电压的波动；(2) 在交流电源中，电容常被用作耦合电容，用于传递交流信号；(3) 在振荡电路中，电容通常用来控制振荡频率。
3. 电感（inductor）电感是一种储存磁能的元件，它由导线或线圈组成。
电感的主要特点是抵抗电流的改变，当电流改变时，电感会产生电磁感应，从而产生自感电动势。
电感的应用实例：(1) 在电源中，电感常被用作滤波器，以去除高频噪声；(2) 在调谐电路中，电感可以用来选择特定频率的信号；(3) 在电源变换器中，电感常被用来稳定电压和电流。
4. 二极管（diode）二极管是一种具有单向导电性的有源元件，它包括一个PN结。
当正向偏置时，二极管允许电流流过；而当反向偏置时，二极管将阻止电流流过。
二极管的应用实例：(1) 在整流电路中，二极管可以将交流电转换为直流电；(2) 在电源保护电路中，二极管可以防止误反接电源导致器件损坏；(3) 在信号调理电路中，二极管可以用作开关或者信号限幅器。
