焊盘设计规范

pcb板bga焊盘规则在PCB（Printed Circuit Board，印刷电路板）设计中，BGA（Ball Grid Array，球栅阵列）是一种常见的封装技术，而焊盘规则对于确保良好的焊接和可靠性至关重要。

以下是在设计PCB板时涉及BGA焊盘的一些规则和注意事项：●焊盘布局：确保BGA焊盘的布局合理，要保持均匀间距和对称性。

避免在BGA阵列中创建不规则的间距或过于密集的焊盘。

●焊盘尺寸：焊盘的尺寸应该足够大，以提供足够的焊接表面积。

较大的焊盘有助于提高焊接的可靠性，并减少由于热膨胀等因素引起的问题。

●焊盘间距：控制相邻焊盘之间的间距，以防止短路或焊接问题。

间距的选择通常依赖于BGA封装的规格，可以参考制造商的建议。

●焊盘形状：通常，BGA焊盘的形状是圆形，但也可以是椭圆形。

确保选择合适的形状，以满足设计要求和制造能力。

●阻焊沉积：在焊盘上应用阻焊沉积以保护它们免受环境的影响。

这有助于防止氧化和其他腐蚀问题，并提高焊接的可靠性。

●过孔设计：如果BGA封装需要连接到内部层，确保通过在相应的焊盘位置安排过孔来实现连接。

过孔可以提供电气连接以及散热的通道。

●热沉和散热设计：对于需要散热的BGA组件，确保周围的热沉设计足够。

这有助于维持适当的温度，防止过热导致焊接问题。

●BGA排列规则：确保BGA焊盘按照指定的排列规则放置，以确保正确的连接和通信。

检查制造商规范：仔细阅读BGA封装的制造商规范和建议，这通常包含有关焊盘设计和其他关键参数的详细信息。

在PCB设计中，BGA焊盘的设计需要综合考虑电气、热学和制造方面的因素。

与制造商的沟通以及使用专业的PCB设计工具可以帮助确保设计符合最佳实践和规格。

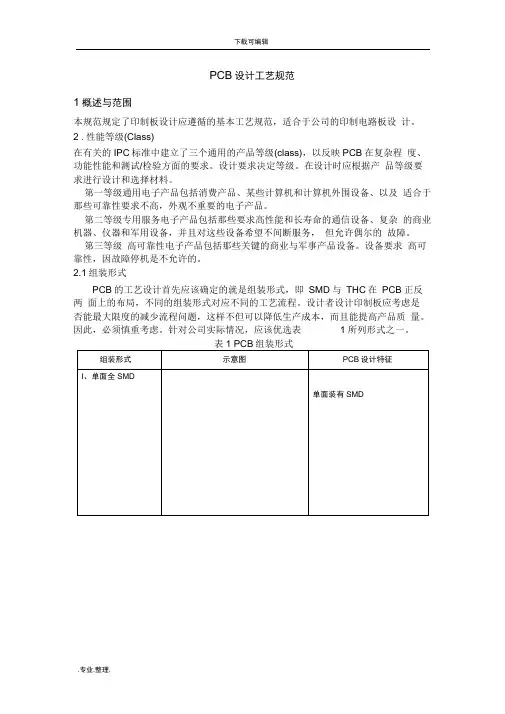

PCB设计工艺规范1概述与范围本规范规定了印制板设计应遵循的基本工艺规范，适合于公司的印制电路板设计。

2 .性能等级(Class)在有关的IPC标准中建立了三个通用的产品等级(class)，以反映PCB在复杂程度、功能性能和测试/检验方面的要求。

设计要求决定等级。

在设计时应根据产品等级要求进行设计和选择材料。

第一等级通用电子产品包括消费产品、某些计算机和计算机外围设备、以及适合于那些可靠性要求不高，外观不重要的电子产品。

第二等级专用服务电子产品包括那些要求高性能和长寿命的通信设备、复杂的商业机器、仪器和军用设备，并且对这些设备希望不间断服务，但允许偶尔的故障。

第三等级高可靠性电子产品包括那些关键的商业与军事产品设备。

设备要求高可靠性，因故障停机是不允许的。

2.1组装形式PCB的工艺设计首先应该确定的就是组装形式，即SMD与THC在PCB正反两面上的布局，不同的组装形式对应不同的工艺流程。

设计者设计印制板应考虑是否能最大限度的减少流程问题，这样不但可以降低生产成本，而且能提高产品质量。

因此，必须慎重考虑。

针对公司实际情况，应该优选表1所列形式之一。

表1 PCB组装形式3. PCB材料3. 1 PCB基材：PCB基材的选用主要根据其性能要求选用，推荐选用FR— 4环氧树脂玻璃纤维基板。

选择时应考虑材料的玻璃转化温度、热膨胀系数（CTE、热传导性、介电常数、表面电阻率、吸湿性等因素。

3. 2印制板厚度范围为0.5m叶6.4mm常用0.5mm,0.8mm,1mm,1.6mm,2.4mm,3.2m ft种。

3. 3铜箔厚度：厚度种类有18u,35u,50u,70u。

通常用18u、35u。

3. 4 最大面积：X*Y=460mm350mm 最小面积：X*Y=50mm50mm3. 5在印刷板的上下两表面印刷上所需要的标志图案和文字代号等，例如元件标号和标称值、元件外廓形状和厂家标志、生产日期等等。

丝印字符要有 1.5~2.0mm的高度。

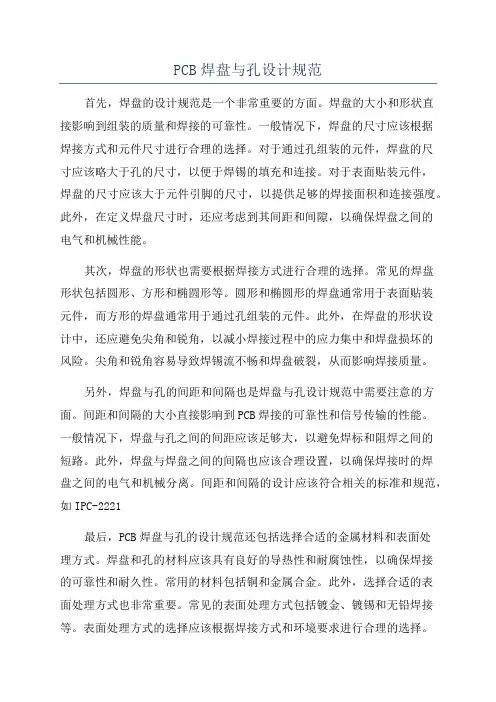

PCB焊盘与孔设计规范首先，焊盘的设计规范是一个非常重要的方面。

焊盘的大小和形状直接影响到组装的质量和焊接的可靠性。

一般情况下，焊盘的尺寸应该根据焊接方式和元件尺寸进行合理的选择。

对于通过孔组装的元件，焊盘的尺寸应该略大于孔的尺寸，以便于焊锡的填充和连接。

对于表面贴装元件，焊盘的尺寸应该大于元件引脚的尺寸，以提供足够的焊接面积和连接强度。

此外，在定义焊盘尺寸时，还应考虑到其间距和间隙，以确保焊盘之间的电气和机械性能。

其次，焊盘的形状也需要根据焊接方式进行合理的选择。

常见的焊盘形状包括圆形、方形和椭圆形等。

圆形和椭圆形的焊盘通常用于表面贴装元件，而方形的焊盘通常用于通过孔组装的元件。

此外，在焊盘的形状设计中，还应避免尖角和锐角，以减小焊接过程中的应力集中和焊盘损坏的风险。

尖角和锐角容易导致焊锡流不畅和焊盘破裂，从而影响焊接质量。

另外，焊盘与孔的间距和间隔也是焊盘与孔设计规范中需要注意的方面。

间距和间隔的大小直接影响到PCB焊接的可靠性和信号传输的性能。

一般情况下，焊盘与孔之间的间距应该足够大，以避免焊标和阻焊之间的短路。

此外，焊盘与焊盘之间的间隔也应该合理设置，以确保焊接时的焊盘之间的电气和机械分离。

间距和间隔的设计应该符合相关的标准和规范，如IPC-2221最后，PCB焊盘与孔的设计规范还包括选择合适的金属材料和表面处理方式。

焊盘和孔的材料应该具有良好的导热性和耐腐蚀性，以确保焊接的可靠性和耐久性。

常用的材料包括铜和金属合金。

此外，选择合适的表面处理方式也非常重要。

常见的表面处理方式包括镀金、镀锡和无铅焊接等。

表面处理方式的选择应该根据焊接方式和环境要求进行合理的选择。

综上所述，PCB焊盘与孔设计规范在PCB设计中起着至关重要的作用。

合理的焊盘和孔设计可以提高焊接的质量和可靠性，从而保证PCB的性能和可靠性。

因此，在进行PCB设计时，需要认真考虑焊盘和孔的尺寸、形状、间距和间隔，以及金属材料和表面处理方式的选择。

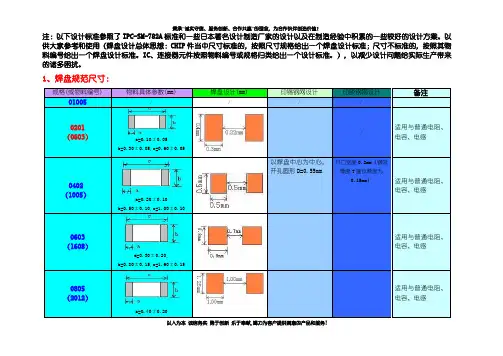

注：以下设计标准参照了IPC-SM-782A标准和一些日本著名设计制造厂家的设计以及在制造经验中积累的一些较好的设计方案。

以供大家参考和使用（焊盘设计总体思想：CHIP件当中尺寸标准的，按照尺寸规格给出一个焊盘设计标准；尺寸不标准的，按照其物料编号给出一个焊盘设计标准。

IC、连接器元件按照物料编号或规格归类给出一个设计标准。

），以减少设计问题给实际生产带来的诸多困扰。

1、焊盘规范尺寸：规格(或物料编号) 物料具体参数(mm) 焊盘设计(mm) 印锡钢网设计印胶钢网设计备注01005 / / / /0201（0603）a=0.10±0.05b=0.30±0.05,c=0.60±0.05 /适用与普通电阻、电容、电感0402（1005）a=0.20±0.10b=0.50±0.10,c=1.00±0.10 以焊盘中心为中心，开孔圆形D=0.55mm开口宽度0.2mm（钢网厚度T建议厚度为0.15mm）适用与普通电阻、电容、电感0603（1608）a=0.30±0.20,b=0.80±0.15,c=1.60±0.15 适用与普通电阻、电容、电感0805（2012）a=0.40±0.20 适用与普通电阻、电容、电感b=1.25±0.15,c=2.00±0.201206（3216）a=0.50±0.20b=1.60±0.15,c=3.20±0.20 适用与普通电阻、电容、电感1210（3225）a=0.50±0.20b=2.50±0.20,c=3.20±0.20 适用与普通电阻、电容、电感1812（4532）a=0.50±0.20b=3.20±0.20,c=4.50±0.20 适用与普通电阻、电容、电感2010（5025）a=0.60±0.20b=2.50±0.20,c=5.00±0.20 适用与普通电阻、电容、电感2512 （6432）适用与普通电阻、电容、电感a=0.60±0.20b=3.20±0.20,c=6.40±0.201:1开口，不避锡珠5700-250AA2-0300排阻0404（1010）a=0.25±0.10,b=1.00±0.10c=1.00±0.10,d=0.35±0.10p=0.65±0.05排阻0804（2010）a=0.25±0.10,b=2.00±0.10c=1.00±0.10,d=0.30±0.15p=0.50±0.05排阻1206（3216）a=0.30±0.15,b=3.2±0.15c=1.60±0.15,d=0.50±0.15p=0.80±0.10排阻1606（4016）a=0.25±0.10,b=4.00±0.20c=1.60±0.15,d=0.30±0.10p=0.50±0.05472X-R05240-10a=0.38±0.05,b=2.50±0.10c=1.00±0.10,d=0.20±0.05d1=0.40±0.05,p=0.50钽质电容适用于钽质电容1206 （3216） a=0.80±0.30,b=1.60±0.20 c=3.20±0.20,d=1.20±0.10 A=1.50,B=1.20,G=1.401411 (3528) a=0.80±0.30,b=2.80±0.20 c=3.50±0.20,d=2.20±0.10 A=1.50,B=2.20,G=1.702312 (6032) a=1.30±0.30,b=3.20±0.30 c=6.00±0.30,d=2.20±0.10 A=2.00,B=2.20,G=3.202917 (7243)a=1.30±0.30,b=4.30±0.30 c=7.20±0.30,d=2.40±0.10A=2.00,B=2.40,G=4.50铝质 电解 电容适用于铝质电解电容(Ø4×5.4)d=4.0±0.5 h=5.4±0.3a=1.8±0.2,b=4.3±0.2 c=4.3±0.2,e=0.5~0.8 p=1.0A=2.40,B=1.00 P=1.20,R=0.50(Ø5×5.4)d=5.0±0.5 h=5.4±0.3a=2.2±0.2,b=5.3±0.2 c=5.3±0.2,e=0.5~0.8 p=1.3A=2.80,B=1.00 P=1.50,R=0.50(Ø6.3×5.4) d=6.3±0.5 h=5.4±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8 p=2.2A=3.20,B=1.00 P=2.40,R=0.50(Ø6.3×7.7) d=6.3±0.5 h=7.7±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8.0×6.5) d=6.3±0.5 h=7.7±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8×10.5) d=8.0±0.5 h=10.5±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.8~1.1p=3.1A=3.60,B=1.30P=3.30,R=0.65(Ø10×10.5) d=10.0±0.5 h=10.5±0.3a=3.5±0.2,b=10.3±0.2c=10.3±0.2,e=0.8~1.1p=4.6A=4.20,B=1.30P=4.80,R=0.65二极管(SMA)4500-234031-T04500-205100-T0a=1.20±0.30b=2.60±0.30,c=4.30±0.30d=1.45±0.20,e=5.2±0.30二极管(SOD-323)4500-141482-T0a=0.30±0.10b=1.30±0.10,c=1.70±0.10d=0.30±0.05,e=2.50±0.20二极管(3515)a=0.30b=1.50±0.1,c=3.50±0.20二极管(5025)a=0.55b=2.50±0.10, c=5.00±0.20三极管（SOT-523）a=0.40±0.10,b=0.80±0.05c=1.60±0.10,d=0.25±0.05p=1.00三极管（SOT-23）a=0.55±0.15,b=1.30±0.10c=2.90±0.10,d=0.40±0.10p=1.90±0.10SOT-25a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=1.90±0.10SOT-26a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=0.95±0.05SOT-223a1=1.75±0.25,a2=1.5±0.25b=6.50±0.20,c=3.50±0.20d1=0.70±0.1,d2=3.00±0.1p=2.30±0.05SOT-89a1=1.0±0.20,a2=0.6±0.20b=2.50±0.20,c=4.50±0.20d1=0.4±0.10,d2=0.5±0.10d3=1.65±0.20,p=1.5±0.05TO-252a1=1.1±0.2,a2=0.9±0.1b=6.6±0.20,c=6.1±0.20d1=5.0±0.2,d2=Max1.0e=9.70±0.70,p=2.30±0.10TO-263-2a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10TO-263-3a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10TO-263-5a1=1.66±0.1,a2=2.54±0.20b=10.03±0.15,c=8.40±0.20d=0.81±0.10,e=15.34±0.2p=1.70±0.10SOP（引脚(Pitch>0.65mm)A=a+1.0,B=d+0.1G=e-2*(0.4+a)P=pSOP(Pitch≦0.65mm)A=a+0.7,B=dG=e-2*(0.4+a)P=pSOJ(Pitch≧0.8mm)A=1.8mm,B=d2+0.10mmG=g-1.0mm,P=pQFP(Pitch≧0.65mm)A=a+1.0,B=d+0.05P=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.5mm)A=a+0.9,B=0.25mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.4mm)A=a+0.8,B=0.19mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a) 引脚长由原来的a+0.70mm更改为a+0.80mm，有利于修理和印刷拉尖的处理。
