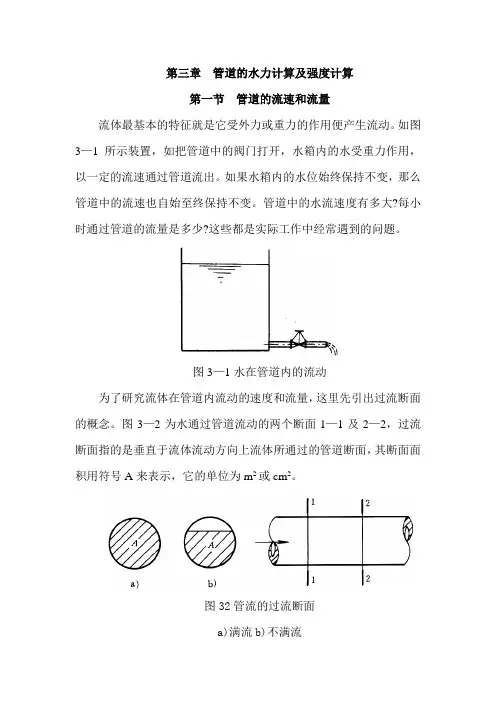

第三章管道的水力计算及强度计算第一节管道的流速和流量流体最基本的特征就是它受外力或重力的作用便产生流动。
如图3—1所示装置，如把管道中的阀门打开，水箱内的水受重力作用，以一定的流速通过管道流出。
如果水箱内的水位始终保持不变，那么管道中的流速也自始至终保持不变。
管道中的水流速度有多大?每小时通过管道的流量是多少?这些都是实际工作中经常遇到的问题。
图3—1水在管道内的流动为了研究流体在管道内流动的速度和流量，这里先引出过流断面的概念。
图3—2为水通过管道流动的两个断面1—1及2—2，过流断面指的是垂直于流体流动方向上流体所通过的管道断面，其断面面积用符号A来表示，它的单位为m2或cm2。
图32管流的过流断面a)满流b)不满流流量是指单位时间内，通过过流断面的流体体积。
以符号q v表示，其单位为m3／h，cm3／h或m3／s，cm3／s。
流速是指单位时间内，流体流动所通过的距离。
以符号。
表示，其单位为m／s或cm／s。
图3—3管流中流速、流量、过流断面关系示意图流量、流速与过流断面之间的关系如下：以水在管道中流动为例，如图3—3所示，在管段上取过流断面1—1，如果在单位时间内水从断面1—1流到断面2—2，那么断面1—1和断面2—2所包围的管段的体积即为单位时间内通过过流断面1—1时水的流量q v，而断面1—1和断面2—2之间的距离就是单位时间内水流所通过的路程，即流速。
由上可知，流量、流速和过流断面之间的关系式为q v=vA (3—1) 式(3—1)叫做流量公式，它说明流体在管道中流动时，流速、流量和过流断面三者之间的相互关系，即流量等于流速与过流断面面积的乘积。
如果在一段输水管道中，各过流断面的面积及所输送的水量一定，即在管道中途没有支管与其连接，既没有水流出，也没有水流入，那么管道内各过流断面的水流速度也不会变化；若管段的管径是变化的(即过流断面的面积A是变化的)，那么管段中各过流断面处的流速也随着管径的变化而变化。
3、钢筋混凝土受压构件的强度计算第三章钢筋混凝土受压构件的强度计算桥梁结构中的桥墩、桩、主拱圈、斜拉桥的索塔，以及单层厂房柱、拱、屋架上弦杆，多层和高层建筑中的框架柱、剪力墙、筒体，烟囱的筒壁等均属于受压构件。
受压构件按受力情况分为轴心受压构件和偏心受压构件两类。
第一节配有纵向钢筋和普通箍筋的轴心受压构件当构件受到位于截面形心的轴向压力时，为轴心受压构件。
钢筋混凝土轴心受压构件按箍筋的作用及配置方式可分为普通箍筋柱和螺旋箍筋柱两种，本节介绍配有纵向钢筋和普通箍筋的轴心受压构件。
3.1.1 一般构造要求1、混凝土标号轴心受压构件的正截面承载力，主要由混凝土提供，一般多采用C20～C30混凝土，或者采用更高标号的混凝土。
2、截面尺寸轴心受压构件截面尺寸不宜过小，因长细比越大，承载力越小，不能充分利用材料强度。
矩形截面的最小尺寸不宜小于250mm。
3、纵向钢筋纵向受力钢筋一般选R235、HRB335级钢筋，有特殊要求时，可用HRB400级钢筋。
钢筋的直径不应小于12mm，净距不应小于5Omm 且不应大于35Omm。
在构件截面上，纵向受力钢筋至少应有4根并且在截面每一角隅处必须布置一根。
柱内设置纵向钢筋的目的是：a、提高柱的承载力，以减小构件的截面尺寸；b、防止因偶然偏心产生的破坏；c、改善构件破坏时的延性；d、减小混凝土的徐变。
为此，《公桥规》规定：构件全部纵向钢筋的配筋百分率不应小于0.5%（当混凝土强度等级在C50及以上时，不应小于0.6%）；同时，一侧钢筋的配筋百分率不应小于0.2%。
轴心受压构件在加载后荷载维持不变的条件下，由于混凝土徐变，随着荷载作用时间的增加，混凝土的压应力逐渐变小，钢筋的压力逐渐变大，初期变化比较快，经过一定时间后趋于稳定。
在荷载突然卸载时，构件回弹，由于混凝土徐变变形的大部分不可恢复，故当荷载为零时，会使柱中钢筋受压而混凝土受拉,若柱的配筋率过大，还可能将混凝土拉裂；若柱中纵筋和混凝土之间有很强的粘应力时，则可能同时产生纵向裂缝。
第三章 构件截面承载力--强度钢结构承载能力分3个层次截面承载力：材料强度、应力性质及其在截面上分布属强度问题。
构件承载力：构件最大截面未到强度极限之前因丧失稳定而失稳，取决于构件整体刚度，指稳定承载力。
结构承载力：与失稳有关。
3.1 轴心受力构件的强度及截面选择3.1.1 轴心受力构件的应用及截面形式主要用于承重钢结构，如平面、空间桁架和网架等。
轴心受力截面形式：1）热轧型钢截面2）冷弯薄壁型钢截面3）型钢和钢板连接而成的组合截面（实腹式、格构式）（P48页）对截面形式要求：1）提供强度所需截面积2）制作简单3）与相邻构件便于连接4）截面开展而壁厚较薄，满足刚度要求（截面积决定了稳定承载力，面积大整体刚度大，构件稳定性好）。
3.1.2 轴心受拉构件强度由εσ-关系可得：承载极限是截面平均应力达到抗拉强度u f ，但缺少安全储备，且y f 后变形过大，不符合继续承载能力，因此以平均应力y f ≤为准则，以孔洞为例。
规范：轴心受力构件强度计算：规定净截面平均应力不应超过钢材强度设计值f A N n ≤=/σN ：轴心拉力设计值； An ：构件净截面面积；R y f f γ/=: 钢材抗拉强度设计值 R γ:构件抗力分项系数Q235钢078.1=R γ，Q345，Q390，Q420111.1=R γ49页孔洞理解见书例题P493.1.3 轴心受压构件强度原则上与受拉构件没有区别，但一般情况下，轴心受压构件的承载力由稳定性决定，具体见4章。
3.1.4 索的受力性能和强度计算钢索广泛用于悬索结构，张拉结构，桅杆和预应力结构，一般为高强钢丝组成的平行钢丝束，钢绞线，钢丝绳等。
索是一种柔性构件，内力不仅与荷载有关，而且与变形有关，具有很强几何非线性，但我们通常采用下面的假设：1）理想柔性，不能受压，也不能抗弯。
2）材料符合虎克定理。
在此假设下内力与位移按弹性阶段进行计算。
加载初期（0-1）存在少量松弛变形，主要部分（1-2）线性关系，接近强度极限（2-3）明显曲线性质（图见下）实际工程对钢索预拉张，形成虚线应力—应变关系，很大范围是线性的高强度钢丝组成钢索初次拉伸时应力—应变曲线钢索强度计算采用容许应力法：k f A N k k //maxk N ：钢索最大拉力标准值 A ：钢索有效截面积k f :材料强度标准值 k ：安全系数2.5-3.03.2 梁的类型和强度3.2.1 梁类型按制作方法：型钢梁：热轧型钢梁（工字梁、槽钢、H 型钢）。
