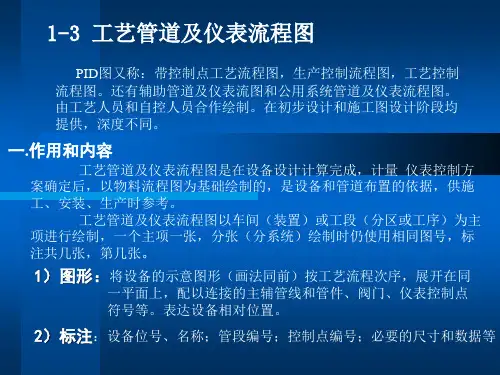

工艺管道及仪表流程图3

化工工艺管道代码
管道仪表流程图图列
一．
介质
水：RW:原水
DW：脱盐水
SW：热密封水
EW：冷密封水
BW：锅炉给水
CW：循环水
VW：烧嘴冷却水
PL：工艺液体
WG：灰水
CS：煤浆
PC：工艺冷凝液
SC：蒸汽冷凝液
PW：生活用水
FW：消防水
WB：黑水
蒸汽：S98：9.8MP（G）蒸汽S16
S08
S03：0.35MP（G）
甲醇：ME：纯甲醇
MW：甲醇水溶液
MWW：甲醇废水
MR：富含二氧化碳甲醇溶液MRS：富含硫甲醇溶液GW：甲醇蒸汽
氮气：HN：高压氮气
MN：中压
LN：低压
空气：PA：工业空气
IA：仪表空气
A：空气
氧气：OX：
二．工艺介质：
A V：放空气
CG：二氧化碳气体FG：燃料气NF：火炬气
PG：粗煤气
GR：变换气
GS：净化气
GP：循环气
GG：合成气
GA：酸性气
TG：尾气
FSH：高闪气
FSH：低闪气
三．设备代号：
A：混合器，搅拌器C：压缩机B：风机
D：分离器
E：换热器
F：工业锅炉
H：磨机，破碎机
K：透平机
L：起重类，运输类机械J：喷射器M：压滤机，离心机N：称重机P：泵类
R：反应器类
S：过滤器，筛子T：塔器
V：容器
Z：烧嘴
Y：其他设备X：烟囱，火炬LUS:过热蒸汽DNW:脱盐水MUS:过热蒸汽。

化工工艺流程图的画法 讲作
PPT文档演模板
2023/5/11
化工工艺流程图的画法讲作
化工工艺流程图
PPT文档演模板
化工工艺流程图的画法讲作
化工工艺流程图
化工工艺流程图是化工工艺图中工艺流 程性质的图样，它是用来表达工艺生产流 程的。
由于它们的要求各不相同，其内容、重点 和深度也不一致，有若干种类。
因此，它不仅是设计、施工的依据，而且也是企 业管理、试运行、操作、维修和开停车等各方面所 需同的完整技术资料的一部分。
PPT文档演模板
化工工艺流程图的画法讲作
工艺管道仪表流程图(PID)的基本内容
1.用规定的类别图形符号和文字代号表示装置 工艺过程的全部设备、机械和驱动机，包括 需就位的备用设备和生产用的移动式设备， 并进行编号和标注。
化工工艺流程图的画法讲作
（3）仪表位号
在检测控制系统中，构成一个回路的每个
仪表（或元件）都应有自己的仪表位号。仪
表位号由字母与阿位伯数字组成。第一位字
母表示被测变量，后继字母表示表的功能。
一般用三位或四位数字表示装置号和仪表序
号。
•T I－11
01
•序号
•装置号
•功能字母代号
PPT文档演模板
•被测变量字母代
PPT文档演模板
化工工艺流程图的画法讲作
1．工艺管道及仪表流程图
序号
1
考核内容
考核要点
排布合理，卷面清晰
流程走向
设备齐全
评分标准
排布不合理，交叉过多，线条杂 乱，卷面涂改过多，不整洁清晰， 流程错误
主要设备丢失，次要设备丢失
信号线
2 控制回路 仪表
控制点
信号线走向不正确 仪表图形符号及位号不正确

管径 中压蒸汽 管线号 管线材料等级 蒸汽伴热
工艺流程图中管线的表示方法
管线材料等级：
A1B
压力等级 排序号 材质代号
1.压力等级 A 代表10K或150# C 代表450# E 代表900#
B 代表300# D 代表600# F 代表1500#
工艺流程图中管线的表示方法
2.材质代号
S——一般碳钢（材料代号SGP) A——优质碳钢（材料代号STPG)B——低合金钢（材
2523
按规定加长图纸的
幅面。幅面的尺寸
2102
由基本幅面的短边
1982 1682
成整数倍增加后得
1471
出。图中虚线为加
1261
长后的图纸幅面。
1051 841 A45
A44 630
A43 420
A3 210
A4
A1
A0
A2 A33 A34
0 297 594 891 1189 1486 1783 2080 2378
1.2 比例（GB/T 14690－1993）
图样的比例是指图形要素的线性尺寸 与实物相应要素的线性尺寸之比。
图样比例分为原值比例、放大比例、缩 小比例三种。
：不论采用何种比例绘图， 尺寸数值均按原值注出。
1:2
1:1
2:1
1.3 字体（GB/T 14691－1993）
一般规定
图样中的字体书写必须做到：字体工整 、笔画清除、间隔均匀、排列整齐。
注意：
绘制图样时,优先采用表中规定的图纸 幅面尺寸（A）。
1.1.2 图框格式
在图纸上必须用粗实线画出图框，其格 式分为留装订边和不留装订边两种。同一 产品的图样只能采用一种图框格式。

的控制情况。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
设备的画法与标注
管道流程线的表示
PID图需掌握的知识点
阀门等管件的表示方法
仪表控制的画法
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
管道及仪表流程图上的管子、管件、阀门及管道附件的图例
名称
主要物料管道
辅助物料及公用系 统管道
原有管道
可折短管
蒸汽伴热管道
电伴热管道
柔性管 翅片管
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
某丙烯酸甲酯装置局部工艺原则流程图
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
工艺原则流程图通常采用按工艺流程顺序， 自左至右展开图的形式表示，设备以示意 的图形或符号表示（表7-2），并用细实线 画出，流程图中的主要物料流程的流程线 用粗实线表示，流程方向用箭头画在流程 线上。
当物料经过设备产生变化时，可在流程的 起始部分和物料产生组分变化的设备之后， 在流程线上用指引线引出并列表标注（指 引线及表格线皆用细实线绘制）。标注出 物料变化前后各组分的名称、流量、质量 分数或摩尔分数和每项的总和数等（标注 项目可按需要酌量增减）。
