搭接要求，必须注意放正钢筋位置，对斜交桥梁，桥面钢筋应按图示方 向放置，防止有误；
2）所有钢筋均应正确留有保护层厚度；对采用双层钢筋网时，两层钢 筋之间应有足够数量的定位撑筋以保证两层钢筋的位置正确。
二.桥面铺装混凝土施工技术施工流程
二.桥面铺装混凝土施工技术施工流程
二.桥面铺装混凝土施工技术施工流程
3、桥面混凝土浇筑 1）铺筑桥面砼时，为防止铺装层出现收缩裂缝，宜采用分仓浇筑施工法 ，分仓原则可按桥面宽度以及无伸缩缝桥面的长度来考虑，并在施工组 织设计中有计划地事先作好周密布署，重大工程尤其不可忽视。
2）浇筑铺装层时，必须严格要求，不得在钢筋上搁置重物或运料小车在 钢筋网上推运及人行践踏而使钢筋变位，必须搭设走道支架架空，并在 浇筑过程中，随时注意纠正钢筋位置；
路漫漫其修远兮，吾将上下而求索！ 享受阅读VIP精品版全部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP专属身份标识5.全站去广告6.名人书友圈7.三端同步
二.桥面铺装混凝土施工技术施工流程
二.桥面铺装混凝土施工技术施工流程
二.桥面铺装混凝土施工技术施工流程
THANK
YOU
谢谢大家
Hale Waihona Puke 特权福利 VIP专享文档下载特权
特权说明

、
3、桥面铺装有什么作用？
等。 等。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
（三）具有贴式防水层的水泥砼或沥青砼
常用做法：“三油二毡”1~2cm
防水层：弹韧性强、与圬工粘结牢固 热沥青防水层和冷作防水层，多采用 后者。
保护层：防水层之上铺设保护层，为3cm水泥 砂浆。
水泥砼或沥青砼
细集料水泥砼
防水层
环氧树脂:0.3~1.0cm
作业：
1、桥梁的桥面通包
括、 、
、
2、桥面铺装采用
2、纵坡：一般1%~2%,多为双向，不 超过3％。
二、铺装类型
（一）普通水泥混凝土或沥青混凝土 常用做法：
➢水泥砼：一层混凝土铺装，8~10厘米
厚；强度不低于C40
➢沥青砼：单层：50mm；双层：底
40/50/60/70mm+面30/40mm
（二）防水砼：8~10cm抗裂性较好的防 水砼+2cm沥青表面处治

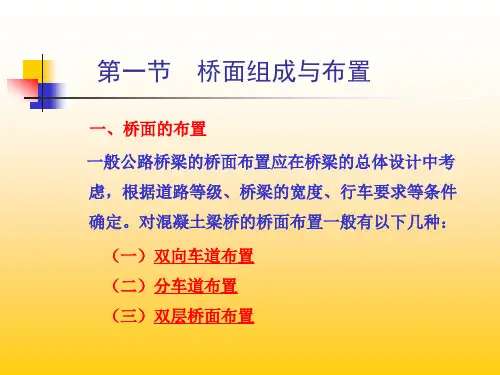

二、桥面的构造组成
包括：桥面铺装、防排水设施、伸缩 装置、人行道或安全带、缘石、栏 杆灯柱等。
第二节 桥面铺装
作用：保护主梁的行车道板不受车
辆轮胎的直接磨耗，防止主梁遭受雨 水的侵蚀，分散荷载。
要求：强度、耐磨、抗车辙、舒适、
抗滑等
一、桥面纵、横坡的设置 1、横坡：一般1.5%~2% 做法：
板桥－－盖梁顶设横坡 装配式梁桥－－不等厚的铺装层 （或三角垫层+等厚铺装层） 桥宽较大－－行车道板设横坡 人行道设1%向内横坡

桥面布置与桥面构造分解
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事ቤተ መጻሕፍቲ ባይዱ情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

桥面铺装施工方法一、施工工艺流程凿除浮碴、清洗梁板顶面→精确放样→绑扎钢筋→安装模板→浇筑混凝土→刷毛→养生二、施工方法和施工要点1、凿除浮碴、清洗桥面桥面铺装混凝土施工前，对梁板顶面进行全面测量，以确保铺装层混凝土的设计厚度，凿除浮碴、浮浆，清除泥土、石粉等杂物，并用高压水冲洗干净。

使用铁刷清除预埋筋铁锈，并对钢筋进行调直处理。

2、精确放样与高程控制对所使用的高程控制点与附近的高程点进行联测，以保证桥面铺装混凝土标高的准确性和桥面铺装的厚度。

为了施工方便，在每个桥台上引出1个高程控制点。

用全站仪在每个桥台上设2个中线控制点。

根据中线控制点准确放出桥面铺装混凝土和钢筋的平面位置，弹出墨线。

根据设计标高，每5m测量一点，测出各点梁板的标高，计算铺装层厚度。

3、钢筋绑扎（1）梁板顶面清洗干净后按设计图纸要求确定钢筋轮廓，弹出墨线，将钢筋加工厂加工好的钢筋运至现场绑扎、焊接。

确保钢筋的纵横间距正确无误，然后按照所弹网线分布桥面铺装层钢筋，钢筋搭接采用双面焊，纵横钢筋之间采用22号铅丝全扣绑扎，根据设计文件纵横钢筋按横钢筋在上，纵钢筋在下的方式布置。

（2）钢筋网上部净保护层厚度不小于2cm。

按1m×1m规格垫制Ф30㎜×35㎜砼保护层，铺设桥面钢筋网时,梁板露出钢筋和桥面钢筋网间焊接,使其连接牢固,形成整体；钢筋网中的钢筋连接采用焊接及绑扎方式连接，其中焊接面积不少于50%。

3、安装模板桥面铺装模板采用组合钢模板，外用方木背楞捆绑调直支撑在伸缩缝预埋钢筋上。

保证模板线型平顺、顶面与混凝土设计标高平齐。

模板接缝采用双面胶条粘贴，以防止漏浆。

4、浇筑混凝土（1）在浇筑前，桥面先洒水湿润，若接缝或桥面有残渣，则用高压水冲洗干净。

（2）砼由汽车吊吊到桥上，从低端开始全桥整幅（横桥向）向另一端推进浇筑。

（3）根据混凝土吊斗的容积均匀布料，短距离人工输料摊平。

先用平板振捣器进行预振,控制提浆时间，大致找平，然后用振捣梁顺桥向从一端向另一端振捣找平，振动梁为槽钢焊接的桁架式结构，使其有足够的强度和刚度，并铺设运行轨道，振动梁上设两个高频振动器。
