多层桥面布置第3章体外预应力加固第2章梁式桥概述2011/5/264桥面铺装及排防水设施第3章体外预应力加固第2章桥面横坡一般1.5%~3%第3章体外预应力加固第2章梁式桥概述9三、防水层防水层的类型①洒布薄层沥青或改性沥青，其上撒布一层砂，第3章体外预应力加固第2章经碾压形成沥青涂胶下封层；②涂刷聚氨脂胶泥、环氧树脂、阳离子乳化沥青、氯丁胶乳等高分子聚合物涂胶；③铺装沥青或改性沥青防水卷材，以及浸渍沥青的无纺土工布等做法。
第3章体外预应力加固第2章梁式桥概述2011/5/2613Ⅰ大样第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论15第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论162.钢制支承式伸缩缝第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论17第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论183.橡胶组合剪切式伸缩缝第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论19第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论20第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论21第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论22第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论23第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论25第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论26人行道、栏杆、护栏与灯柱第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论28三、护栏1、作用封闭沿线两側的作用具有吸收碰撞能量的作用2、种类刚性护拦第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论31第3章体外预应力加固第2章2011/5/26第一章绪论第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论33桥梁工程（上）第一节梁式桥的受力特点宏观受力特点——以主梁受弯承担使用荷载，结构基本不产生水平反力第3章体外预应力加固第2章梁式桥概述2011/5/26第一章绪论35微观受力特点——受弯构件截面从一侧拉应力逐渐过渡到另一侧的压应力，拉应力合力与压应力合力形成抗力矩来抵抗外荷载弯矩。
桥梁工程第一篇总论第一章绪论一、名词解释：1.桥梁建筑高度：是上部结构底缘至桥面的垂直距离。
2.计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。
3.标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。
4.桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。
5.净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。
二、问答题：1．桥梁由哪几部分组成？答：桥梁由五个“大部件”与五个“小部件”组成。
所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。
这五大部件是：1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。
2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。
3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。
4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。
为保护桥台和路堤填土，桥台两侧常做一些防护工程。
另一侧则支承桥跨上部结构的端部。
5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。
基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。
所谓五小部件都是直接与桥梁服务功能有关的部件。
这五小部件是：1）桥面铺装（或称行车道铺装）。
铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。
特别在钢箱梁上铺设沥青路面的技术要求甚严。
2）排水防水系统。
应迅速排除桥面上积水，并使渗水可能性降至最小限度。
此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。
桥梁⼯程复习资料桥梁⼯程第⼀篇、总论第⼀章、绪论⼀、桥梁发展我国-古代辉煌-赵州桥-现存最古⽼⽯拱桥国外-近代灿烂-明⽯海峡⼤桥-世界跨度最⼤⼆、桥梁组成三、名词解释1.桥梁:跨越⼭⾕、河流、线路等障碍物具有⼀定承载能⼒的架空建筑物。
2.计算跨度::对于有⽀座的桥梁，是指桥跨结构相邻及两个⽀座中⼼之间的距离;对于拱桥，是指拱轴线两端点之间的距离；对于梁桥，是指桥跨两端相领⽀座中⼼之间的⽔平距离。
3.标准跨度: 对于桥梁，是指桥墩中⼼线之间的距离，对于拱桥是指净跨径。
4.净跨径：对于梁桥是指设计洪⽔位上相邻两个桥墩(或桥台)之间的净距;对于拱桥是指每孔拱跨两个拱脚减⾯最低点之间的⽔平距离。
5.桥梁建筑⾼度：指桥上⾏车路⾯（或轨顶）与桥跨结构下边缘之间的⾼差。
6.桥梁允许建筑⾼度：公路（或铁路）定线所确定的桥⾯（或轨顶）标⾼，对通航净空顶部标⾼之差。
7.桥梁全长：桥梁两段两个桥台的侧⼟墙或⼋字墙后端点之间的距离。
8.桥梁总长：是指桥梁两端桥台台背前缘间的距离。
9.净⽮⾼：从拱顶截⾯下缘⾄相领两拱脚截⾯下缘最低点之连线的垂直距离10.计算⽮⾼：从拱顶截⾯形⼼⾄相领两拱脚截⾯形⼼之连线的垂直距离。
11．⼀般指桥梁总跨径（多孔桥梁照中各孔径的总和）四、桥梁分类1.以梁式桥为例，绘图说明桥梁有哪⼏部分组成？2..按结构体系桥梁可以分成⼏类？各有什么特点？梁式桥（简⽀梁、连续梁、悬臂梁）特点：主要承载结构为梁；在竖向荷载作⽤下，⽀座只有竖向反⼒；主梁受弯、剪。
拱式桥:特点：主要承载结构为拱；在竖向荷载作⽤下，⽀座既有竖向反⼒、也有⽔平反⼒；主拱主要受压。
刚架桥（梁柱固结）特点：（主要承载结构为刚架；在竖向荷载作⽤下，⽀座既有竖向反⼒、也有⽔平反⼒；构件受弯、剪、压。
缆索承重:主要承重结构为缆索，缆索受拉。
组合体系桥（斜拉桥）特点：是由两种或两种以上的基本结构体系所组成的桥。
斜拉桥：主要承重结构为主梁，拉索，主梁承受弯、剪、轴⼒、拉索受拉。

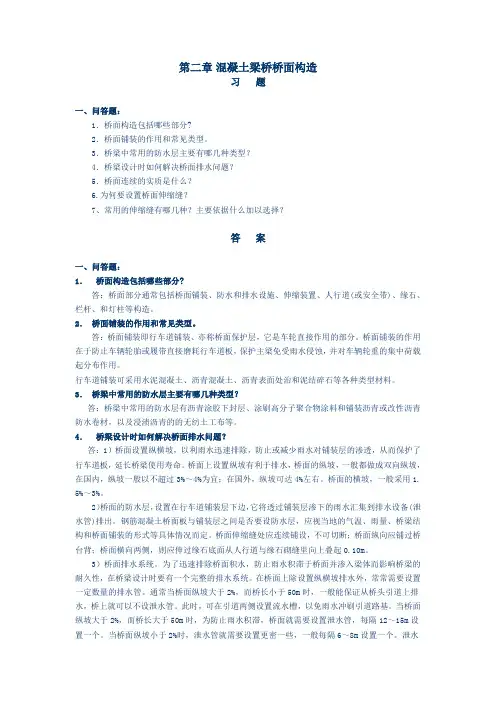

第二章混凝土梁桥桥面构造习题一、问答题：1．桥面构造包括哪些部分?2．桥面铺装的作用和常见类型。
3．桥梁中常用的防水层主要有哪几种类型？4．桥梁设计时如何解决桥面排水问题？5．桥面连续的实质是什么？6.为何要设置桥面伸缩缝？7、常用的伸缩缝有哪几种？主要依据什么加以选择？答案一、问答题：1．桥面构造包括哪些部分?答：桥面部分通常包括桥面铺装、防水和排水设施、伸缩装置、人行道(或安全带)、缘石、栏杆、和灯柱等构造。
2．桥面铺装的作用和常见类型。
答：桥面铺装即行车道铺装、亦称桥面保护层，它是车轮直接作用的部分。
桥面铺装的作用在于防止车辆轮胎或履带直接磨耗行车道板，保护主梁免受雨水侵蚀，并对车辆轮重的集中荷载起分布作用。
行车道铺装可采用水泥混凝土、沥青混凝土、沥青表面处治和泥结碎石等各种类型材料。
3．桥梁中常用的防水层主要有哪几种类型？答：桥梁中常用的防水层有沥青涂胶下封层、涂刷高分子聚合物涂料和铺装沥青或改性沥青防水卷材，以及浸渍沥青的的无纺土工布等。
4．桥梁设计时如何解决桥面排水问题？答：1）桥面设置纵横坡，以利雨水迅速排除，防止或减少雨水对铺装层的渗透，从而保护了行车道板，延长桥梁使用寿命。
桥面上设置纵坡有利于排水，桥面的纵坡，一般都做成双向纵坡，在国内，纵坡一般以不超过3%～4%为宜；在国外，纵坡可达4%左右。
桥面的横坡，一般采用1. 5%～3%。
2）桥面的防水层，设置在行车道铺装层下边，它将透过铺装层渗下的雨水汇集到排水设备(泄水管)排出。
钢筋混凝土桥面板与铺装层之间是否要设防水层，应视当地的气温、雨量、桥梁结构和桥面铺装的形式等具体情况而定。
桥面伸缩缝处应连续铺设，不可切断；桥面纵向应铺过桥台背；桥面横向两侧，则应伸过缘石底面从人行道与缘石砌缝里向上叠起0.10m。
3）桥面排水系统。
为了迅速排除桥面积水，防止雨水积滞于桥面并渗入梁体而影响桥梁的耐久性，在桥梁设计时要有一个完整的排水系统。
在桥面上除设置纵横坡排水外，常常需要设置一定数量的排水管。
《桥梁工程》课程教学大纲英文名称：Bridge Engineering课程编码：080720246总学时：48 实验学时：0 学分：3适用对象：道路桥梁与渡河工程专业本科四年级学生先修课程：理论力学、材料力学、结构力学、桥涵水文、结构设计原理等大纲主撰人：大纲审核人：一、课程性质、目的和任务《桥梁工程》是为道路桥梁与渡河工程专业学生讲授的一门专业必修课程，讲述桥梁设计理论和方法与及桥梁施工方法及工艺。
介绍国内外最新技术成就和信息，展望未来。
因此，本课程是一门知识面较宽、实践性较强的专业课。
设置该课程的目的是使学生了解国内外最新桥梁技术成就和信息，掌握桥梁设计与施工方法。
二、教学内容及要求第一篇总论第1章：概述授课学时：1基本要求：1-1了解桥梁的作用2-2 了解桥梁的组成和分类2-3 了解桥梁建设的成就与发展重点：桥梁的组成、分类。
难点：无第2章：桥梁的整体规划设计授课学时：1基本要求：2-1了解桥梁设计的基本原则2-2掌握桥梁平、纵、横断面设计2-3了解桥梁设计与建设程序2-4熟悉桥梁设计方案的比选重点：桥梁平、纵、横断面设计难点：桥梁设计方案的比选第3章：桥梁上的作用授课学时：4基本要求：3-1熟悉永久作用3-2熟悉可变作用3-3熟悉偶然作用3-4 熟悉作用效应组合重点：新桥规有关汽车荷载的规定难点：可变作用的计算第4章桥面布置与构造授课学时：2基本要求：4-1了解桥面铺装4-2了解桥面排水4-3了解车行道、人行道、栏杆与护栏、灯柱重点：桥面铺装、桥面排水难点：无第二篇混凝土梁桥和刚架桥第1章：概述授课学时：1基本要求：1-1了解混凝土梁桥的特点1-2了解梁桥的主要类型重点：混凝土梁桥的特点难点：无第2章：混凝土梁桥构造与设计要点授课学时：2基本要求：2-1了解简支板桥的特点2-2了解装配式简支梁桥的特点2-3掌握混凝土梁桥构造重点：混凝土梁桥构造难点：无第3章：混凝土简支梁桥的计算授课学时：5基本要求：3-1 掌握桥面板计算3-2 掌握主梁内力计算3-3 掌握横隔梁内力计算3-4 掌握挠度、预拱度计算重点：桥面板计算、主梁内力计算难点：桥面板计算第4章：混凝土悬臂体系和连续体系梁桥的计算授课学时：4基本要求：4-1 掌握结构恒载内力计算4-2 掌握箱梁剪力滞效应计算的有效宽度法4-3 掌握活载内力计算4-4 掌握预应力效应计算的等效荷载法4-5 掌握混凝土徐变次内力计算的换算弹性模量法4-6 掌握混凝土收缩次内力计算4-7 掌握基础沉降次内力计算4-8 掌握温度次内力和自应力计算4-9 掌握悬臂施工时挠度和预拱度计算重点：混凝土收缩次内力计算、基础沉降次内力计算、温度次内力和自应力计算难点：箱梁剪力滞效应计算的有效宽度法、混凝土徐变次内力计算的换算弹性模量法第5章：刚架桥简介授课学时：2基本要求：5-1 了解门式刚架桥5-2 了解斜腿刚架桥5-3 了解无缝式连续刚架桥重点：门式刚架桥、斜腿刚架桥难点：无第6章：梁式桥的支座授课学时：2基本要求：6-1了解常用支座的类型和构造6-2 熟悉支座的布置6-3 掌握支座的计算重点：常用支座的类型和构造难点：支座的计算第7章：混凝土斜弯梁桥简介授课学时：2基本要求：7-1 了解斜梁桥7-2 了解弯梁桥重点：斜弯梁桥的构造难点：斜弯梁桥的计算第8章：混凝土梁桥的施工授课学时：1基本要求：8-1 了解就地现浇的钢筋混凝土简支梁桥施工8-2 了解预制钢筋混凝土及预应力混凝土简支梁桥施工8-3 了解悬臂体系和连续体系梁桥的施工重点：钢筋混凝土简支梁桥施工、预应力混凝土简支梁桥施工难点：悬臂体系和连续体系梁桥的施工第三篇混凝土拱桥第1章：概述授课学时：1基本要求：1-1 了解拱桥的主要特点1-2 掌握拱桥的组成及主要类型重点：拱桥的主要特点、拱桥的组成及主要类型难点：无第2章：拱桥的构造及设计授课学时：2基本要求：2-1 上承式拱桥的构造及设计2-2 中、下承式拱桥的构造及设计2-3 拱式组合体系桥的构造及设计重点：上承式拱桥的构造及设计难点：拱式组合体系桥的构造及设计第3章：拱桥的计算授课学时：4基本要求：3-1 掌握上承式拱桥的计算3-2 掌握中、下承式钢筋混凝土拱桥的计算3-3 了解其他类型拱桥的计算特点重点：上承式拱桥的计算难点：中、下承式钢筋混凝土拱桥的计算第4章：拱桥的施工授课学时：1基本要求：4-1 混凝土拱桥施工方法简介4-2 上承式拱桥的有支架施工4-3 上承式拱桥缆索吊装施工4-4 中、下承式拱桥的施工4-5 拱式组合体系桥的施工要点重点：混凝土拱桥施工方法简介难点：无第四篇混凝土斜拉桥第1章：总体布置授课学时：1基本要求：1-1 了解斜拉桥的特点1-2 熟悉孔跨布置1-3 熟悉索塔布置1-4 熟悉拉索布置1-5 熟悉主要结构体系重点：拉索布置难点：无第2章：斜拉桥的构造授课学时：1基本要求：2-1了解主梁的构造2-2了解索塔构造2-3 了解拉索构造重点：主梁的构造难点：无第3章：斜拉桥的计算授课学时：2基本要求：3-1 熟悉结构分析计算图式3-2 掌握斜拉索的垂度效应计算3-3 掌握索力的初拟和调整3-4 掌握温度和徐变次内力计算3-5掌握非线性问题的计算重点：斜拉索的垂度效应计算难点：非线性问题的计算第4章：斜拉桥的施工授课学时：1基本要求：4-1 了解主梁施工方法4-2 了解索塔施工要点4-3 了解拉索施工重点：主梁施工方法难点：无第五篇桥梁墩台第1章：桥梁墩台的设计和构造授课学时：1基本要求：1-1 了解桥梁墩台的作用、组成、分类1-2 了解梁桥墩台构造1-3 了解拱桥墩台构造重点：桥梁墩台的作用、组成、分类、构造难点：无第2章：桥梁墩台计算授课学时：2基本要求：2-1 了解墩台作用及其效应组合2-2 掌握重力式桥墩计算与验算2-3 掌握桩柱式桥墩计算2-4 掌握柔性排架墩计算2-5 掌握桥台计算重点：重力式桥墩计算与验算难点：柔性排架墩计算第六篇桥梁结构分析计算机方法第1章：绪论授课学时：1基本要求：1-1 了解有限单元法1-2 掌握两个问题的基本算法重点：有限单元法难点：有限单元法第2章：简支梁桥横向分布影响线通用计算授课学时：2基本要求：2-1 了解基本原理2-2 掌握基本原理2-3 掌握计算机方法2-4 掌握总框图和源程序重点：简支梁桥横向分布影响线通用计算基本原理难点：源程序第3章：桥梁结构分析的有限元法授课学时：2基本要求：3-1了解桥梁结构分析的杆系有限元法3-2了解桥梁结构分析的内容和特点3-3了解桥梁结构分析的建模方法重点：桥梁结构分析的杆系有限元法难点：桥梁结构分析的内容和特点三、学时分配课程总学时为48，其中理论学时48，实验学时0。
二、桥梁工程（一）桥梁的组成与分类1．桥梁的基本组成部分2．桥梁的分类（二）桥梁上部结构1．桥面构造(1)桥面铺装及排水、防水系统。
1)桥面铺装。
桥面铺装即行车道铺装，亦称桥面保护层。
桥面铺装的形式有：2)桥面纵横坡。
3)桥面排水和防水设施。
(2)伸缩缝。
【2007】．温差较大的地区且跨径较大的桥梁上应选用（）。
A．镀锌薄钢板伸缩缝B．U型钢板伸缩缝C．梳型钢板伸缩缝D．橡胶伸缩缝答案：C(3)人行道、栏杆、灯柱。
