三菱HOPE电梯P1板各发光二极管功能表
印刷线路板名称 发光二极管名称 功能 额定状态
P203702B000 DCV 主回路电容器充电指示器 主回路电解电容器充电时发光二极点亮
P203701B000 29# -- 当安全回路正常时发光二极管点亮
89# -- 自动或手动运行中，且安全回路正常时，发光二极管点亮
DZ# -- 当电梯轿厢在门区内时，发光二极管点亮
41DG# 门锁状态指示 当层门、轿门门锁全部ON时，发光二极管点亮
60# -- 当采用自动（AUTO）方式时，发光二极管点亮
PP 错相、缺相指示 当ACR保险丝次级侧正常时，发光二极管点亮
UP 向上方向 上行方向时，发光二极管点亮
DN 向下方向 下行方向时，发光二极管点亮
21# -- 有开门指令，发光二极管点亮
22# -- 有关门指令，发光二极管点亮
DWDT -- 在DR-CPU正常工作期间，该发光二极管点亮
CWDT -- 在CC-CPU正常工作期间，该发光二极管点亮
MNT -- 当R/M/WEN开关在中间位置时，该发光二极管点亮
7段数码显示 各种指示参见HOPE调试说明 指示目前的楼层（MON开关设置在“8”位置）

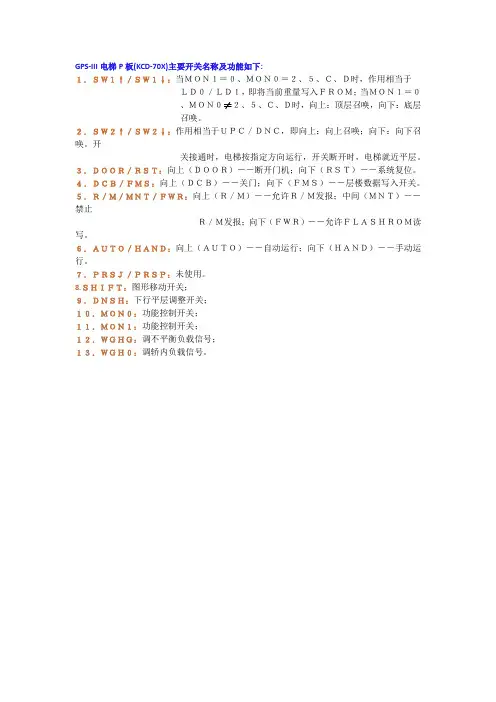

GPS-I P1板上各开关功能一览表
开关名称 功 能 正常状态
TOP/BOT TOP（上位）：顶层呼叫 中间 BOT（下位）：底层呼叫
UPC/DNC UPC（上位）：轿厅上升 说明：闭合此开关，轿厢开始按设定方向运行。开关复位中中间位置，轿厢就近停层。如保持在UPC位置，轿厢将一直运行到最高层或次高层；保持在DNC位置，轿厢将一直运行到最底层或次底层。开关若不返回中间位置，电梯将不应答轿厢召唤。 中间 DNC（下位）：轿厢下降
DOOR/RST DOOR（上位）：切断门机开关指令 中间 RST（下位）：CPU复位
DCB/FMS DCB（上位）：关门 中间 FMS（下位）：写层高数据
R/M
MNT
WEN R/M（上位）：警报器R/M亮
安装时置于中间 MNT（中间）：警报器R/M熄
WEN（下位）：修正EEPROM数据
LD0/LD1 写入及显示载重量 中间
RSW SHIFT：模式（VP）的位置 8
LTB：平层时，抱闸接触器动作时间调节 8
MON：功能控制开关 安装时6，服务时8
GPS-I MON开关与七段管显示功能一览表
MON位置 功能 LED显示器
0 故障显示 代码 代码含义 代码 代码含义
E0 无故障 E8 #LB故障
E1 欠速 E9 #5故障
E2 超速 EA #BK故障
E3 反转 EB 到轿厢串行通信错误
E4 AST故障 EC 到厅门串行通信错误
E5 过电流 ED CPU与外界连接插头错误
E6 过电压 EE DR-CPU不能再启动
E7 欠电压 EF CC-CPU不能再启动
1 轿厢位置显示 显示轿厢水平位置，显示范围为-19~+19，0~-0为运行的中点
2 安装时称重写入 SW LDO/LD1→LD0 现在的载重量作为空载数据写入E 2 PROM
SW LDO/LD1→LD1 现在的载重量作为平衡载重量数据写入E 2 PROM
SW LDO/LD1→中间位置 现在的载重量数据显示
3 楼层显示 显示轿厢所处楼层数
4 手动操作 显示轿厢所处楼层数
5 保养时称重写入 SW LDO/LD1→LD0 现在的载重量作为空载数据写入E 2 PROM
SW LDO/LD1→LD1 现在的载重量作为平衡载重量数据写入E 2 PROM
SW LDO/LD1→中间位置 现在的载重量数据显示
6 安装时手动操作模式 显示“H”+楼层数
7 楼层显示 显示轿厢所处楼层数
8 标准设定 显示轿厢所处楼层数
9 楼层显示 显示轿厢所处楼层数
A 楼层显示 显示轿厢所处楼层数
B 调整BK力矩 BK力矩设定值（十进制）
C 检测过负载蜂鸣器 SW LDO/LD1→中间位置 现在负载率显示
SW LDO/LD1→LDO/LD1 显示“OL”
D 称重显示 SW LDO/LD1→LD0 E 2 PROM中的空载数据显示
SW LDO/LD1→LD1 E 2 PROM中的平衡重量数据显示
SW LDO/LD1→中间位置 现在载重量的数据显示
E TSD安全系数检测 显示楼层数
F TSD运行检测 显示楼层数
GPS-I 电子板上各发光管指示功能一览表
电子线路板 显 示 功 能 正 常 状 态
KCJ-42X DCV 主电路电容已充电 主电路电容充电完成时灯亮
KCJ-40X #29 安全回路指示 安全回路良好时灯亮
#89 运行状态及安全回路指示 安全回路良好时，自动状态或手动运行时灯亮
#DZ 门区指示 轿厢进入门区时灯亮
#41DG 内外门锁指示 内外门锁全部接触好后灯亮
#60 自动/手动指示 自动模式时灯亮
PP 缺相检测 ACR保险丝回路电压正确时灯亮
UP 向上运行指示 轿厢向上运行时灯亮
DN 向下运行指示 轿厢向下运行时灯亮
CSTOK 主电脑板与轿厢串行传输指示 主电脑板与轿厢串行传输正常时闪烁
HSTOK 主电脑板与厅门串行传输指示 主电脑板与厅门串行传输正常时闪烁
#21 开门指示 有开门指令时灯亮
#22 关门指示 有关门指令时灯亮
DWDT DR-CPU（MD）工作指示 当DR-CPU（MD）工作正常时灯亮
CWDT CC-CPU工作指示 当CC-CPU工作正常时灯亮
MNT 指示R/M/WEN开关状态 当R/M/MEN开关在中产蜮下侧位置时，灯亮
轿顶门机电脑板 DCV 检测门机变频器主回路电压 当主回路电压低于17-30V时，灯熄灭
OLT/CLT 检测开/关门到位状态 当开门（关门）到位时灯亮
Gcut 检测门回路 当门回路断开时，灯亮
21 开门信号指示 当有开门信号时，灯亮
22 关门信号指示 当有关门信号时，灯亮
DOQ 检测轿门安全保护装置
（安全触板、光电保护） 当轿门安全保护装置动作时，灯亮
GPS 门机板故障代码表
0 串行传输错误
1 变频器过流
2 +12V欠电压
3 主回路欠压
4 CPU之WDT错误
5 GS（门锁）错误
6 位置开关错误
7 开关门指令错误
9 关门操作错误
A 开关门超速
A 位置计数器出错
B 位置监测器出错
C 编码器错误
D 过负载
D GS断开指示
E DLD余量不足
F 超速检查
F GS释放时指示
SPVF各发光二极管功能一览表
插件板型号
（插件板名称） 发光二极管名称 ○：点亮
状态 △：闪光
×：不亮 功 能
KCJ-10X
（ P1 板） SET △ 串行传输正常时 连续○或× 串行传输不正常时
STM × 无轿厢召唤 △ 轿厢召唤按钮接关着的时候 ○ 有轿厢召唤（按钮未按着） UP ○ 上行方向时 DN ○ 下行方向时
层站显示 ------- 轿厢位置指示（最下层为 1 ）
闪光→检测出选层器偏差
KCJ-15X
（ W1 板） 21 ○ 开门指令 22 ○ 关门指令
WDT ○
× CC-CPU 正常时
CC-CPU 不正常时
41DG ○
× 层门、轿门锁开关 ON
层门、轿门锁开关 OFF
29 ○
× 安全回路正常时
安全回路不正常时
89 ○
× 自动或手动运行中（安全回路正常）
手动停止时或安全回路不正常时
60 ○
× 自动时
手动时
DZ ○
× 门区内
门区外
KCJ-12X
(E1 板 ) WDT ○
× DR-CPU 正常时
DR-CPU 不正常时
P.P ○ ACR 保险丝次级侧正常时
