三菱电梯常用回路短接表

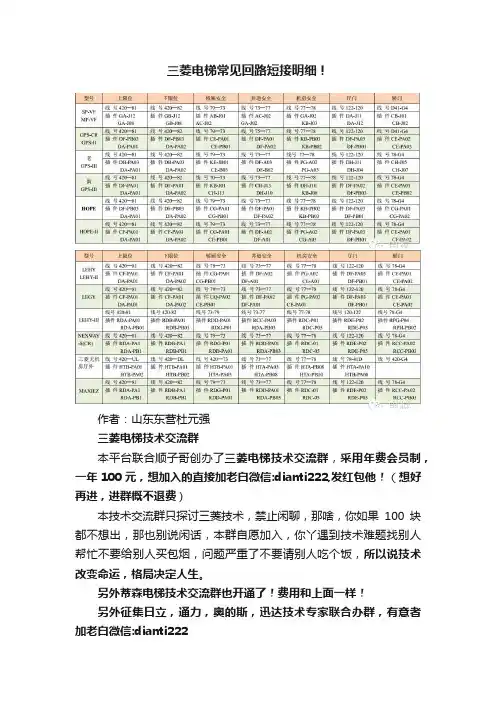

三菱电梯常见回路短接明细！
作者：山东东营杜元强
三菱电梯技术交流群
本平台联合顺子哥创办了三菱电梯技术交流群，采用年费会员制，一年100元，想加入的直接加老白微信:dianti222,发红包他！（想好再进，进群概不退费）
本技术交流群只探讨三菱技术，禁止闲聊，那啥，你如果100块都不想出，那也别说闲话，本群自愿加入，你丫遇到技术难题找别人帮忙不要给别人买包烟，问题严重了不要请别人吃个饭，所以说技术改变命运，格局决定人生。

另外蒂森电梯技术交流群也开通了！费用和上面一样！
另外征集日立，通力，奥的斯，迅达技术专家联合办群，有意者加老白微信:dianti222
办群宗旨：让天下电梯人没有修不好的电梯。

HOPE:上限位:线号420→81插件DF-PB03→DA-PA01 下限位:线号420→82插件DF-PB03→DA-PA02 上极限:线号76→77插件DF-PA01→DF-PA02 下极限:线号75A→76插件DF-PA01→DF-PA02 安全回路:线号79→78插件CG-PA03→KB-JB03 厅门锁:线号122→120插件DF-PA03→DF-PB01 轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01 下限位:线号420→82插件DF-PB03→DA-PA02 上极限:线号76→77插件DF-PA01→DF-PA02 下极限:线号75→76插件DF-PA01→DF-PA02 安全回路:线号79→78插件CG-PA03→KB-JB03 厅门锁:线号122→120插件DF-PA03→DF-PB01 轿门锁:线号79→G4插件CE-PA01→CE-PA02 老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01 下限位:线号420→82插件DB-PA03→DAA-PA02 上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01 下限位:线号420→82插件DF-PA01→DA-PA02 上极限:线号76→77插件DF-PA03→DF-PB02 下极限:线号75→77插件DF-PA03→DF-PB02 安全回路:线号79→78插件CE-PA02→KB-JB03 厅门锁:线号122→120插件DF-PA02→DF-PB03 轿门锁:线号79→G4插件CE-PA01→CE-PB02 VF:上限位:线号420→81插件HTB-JA01→HTB-JA02 下限位:线号420→82插件HTB-JA01→HTB-JB02 上极限:线号76→77插件HTA-JB06→HTA-JB08 下极限:线号75B→76插件HTA-JB06→HTA-JB08 厅门锁:线号420→78插件HTB-JA01→HTA-JB10 轿门锁:线号420→D41插件HTB-JA01→HTBJA0。

三菱电梯安全回路Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】HOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02 VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0。

HOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04。

轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0。

三菱LEHY-2电梯安全回路封线安全回路：CG JA01—CG JA03
井道安全开关：DF A01—DF A02
机房安全开关：PG PA02—PG PA03
轿厢安全开关：CG JA01—CE PB01
门锁回路：78—DF B01
厅门锁：DF A03—DF B01
轿门锁：78—CG JA02
上限位：420—DA A01
下限位：420—DA A02
相关资料：
1、三菱NEXWAY电梯安全回路封线
2、三菱电梯安全封线大全
3、奥的斯、三菱、日立、通力各型号电梯安全回路封线
4、三菱电梯LEHY-II（能量反馈）调试资料
5、三菱LEHY-II电梯主板3个888维修实例
6、三菱电梯常见故障和资源大全
7、三菱凌云2电路板图解
本平台现在为电梯人创建了一个交流学习的平台，现有奥的斯、三菱、迅达、通力、日立、蒂森、东芝、富士达等电梯品牌微信交流群。

欢迎广大电梯技术爱好者的加入，本群禁止广告。

如有需要，请加小编微信号67172025，务必注明加群理由！。

HOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0（专业文档资料素材和资料部分来自网络，供参考。

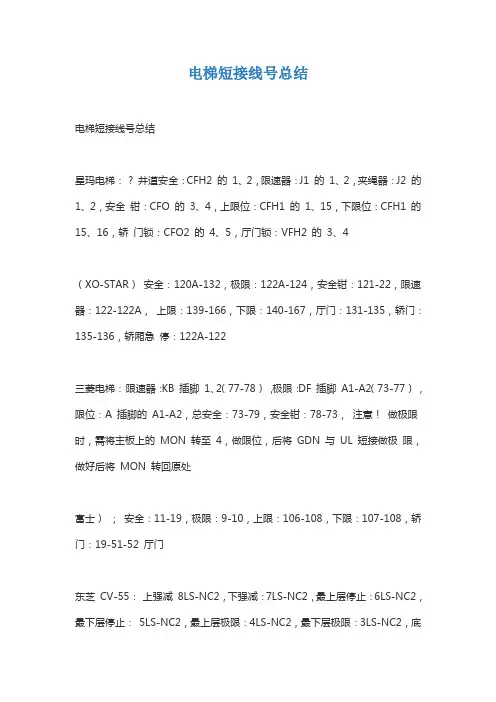

电梯短接线号总结电梯短接线号总结星玛电梯：? 井道安全：CFH2 的1、2，限速器：J1 的1、2，夹绳器：J2 的1、2，安全钳：CFO 的3、4，上限位：CFH1 的1、15，下限位：CFH1 的15、16，轿门锁：CFO2 的4、5，厅门锁：VFH2 的3、4（XO-STAR）安全：120A-132，极限：122A-124，安全钳：121-22，限速器：122-122A，上限：139-166，下限：140-167，厅门：131-135，轿门：135-136，轿厢急停：122A-122三菱电梯：限速器：KB 插脚1、2（77-78），极限：DF 插脚A1-A2（73-77），限位：A 插脚的A1-A2，总安全：73-79，安全钳：78-73，注意！做极限时，需将主板上的MON 转至4，做限位，后将GDN 与UL 短接做极限，做好后将MON 转回原处富士）；安全：11-19，极限：9-10，上限：106-108，下限：107-108，轿门：19-51-52 厅门东芝CV-55：上强减8LS-NC2，下强减：7LS-NC2，最上层停止：6LS-NC2，最下层停止：5LS-NC2，最上层极限：4LS-NC2，最下层极限：3LS-NC2，底坑开关：TB15-3 （A1）TB15-4（A2），轿厢：TB15-4（A2）TB15-5（A4）TB15-6（A7），下限安全开关：TB15-7（A8）、下限安全开关：TB15-8（A10），SLS 调速机开关（限速器）TB15-8（A10）、TB15-12（A11）（伟达电梯）JXW-VWF：安全：02-12，上下极限：N1-N2，上下限位：DCO-CS、CX，厅门锁：16-18，轿门锁：04-16伟达JXWCX。

HWJ-AL2）：下限：119-117安全：02-07，门锁：04-11，上限：119-116，辽宁富士、BL2000-STB-V2 板）：安全：100-116，上下限位：122-121，轿门：116-117，厅门：117-118，盘车轮：100-114，限速器：105-108，井道开关：114A-116，夹绳器：114-108，轿厢安全：114A-105奥立达电梯：安全：103-113，上下限位：890-822（上）、823（下），门锁：114-118，开门：890-811（开）、812（关），呼梯：890-833（1）、836 （2）、8413）、844（4）、847（5），SKY 电梯：? ???????? ?????安全；轿厢：2C1-2C2，紧急电动：2C3 拆掉，平层：1C5、1C6 拆，极限、缓冲器：8H1-8H3，底坑：2H2-2H4，限速器：3M1-3M3，盘车轮：71M1-71M3，厅门：2H1-2H6，轿门：2C4-2C5无机房：OH500-MRL）：轿门：T1、6-7，厅门：H2、9-1，轿厢安全：TI、3-4，井道；H1、1-2（极限）8、9，限速器、安全钳：H1、1-8，上限位：H2、7-11，下限位：H2、10-12，T2、10：紧急电动，拆下，做限位、极限时需要把T3 插脚拔掉（T3 平层感应器）中侨富士：扶梯故障代码：E11：梯级扶手测速开关，E12：上下机房急停开关：E13 电机热保，E14：下扶手带开关，E16：下扶手带开关，E17：下梯级链开关，E18：下梳齿板开关，E19：下出入口开关，E21：下围裙板开关（右），E22：下围裙板开关（左），E23：下梯级下陷开关，E24：上梯级下陷开关，E25：上围裙板开关（右），E26：上围裙板开关（左），E27：上出入口开关，E28：上梳齿板开关，E29：驱动链开关无锡三洋：一体机：门锁：120-116-118，安全：131-108，上、限位：HA、06-HA、01 （上），HA、02（下）。

HOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02 VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0。

三菱电梯安全回路-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIHOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02 VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0。

三菱电梯所有直梯系列安全回路短接信号表目录型号HOPE型号GPS.CR、 GPS-I I、G2L型号老GPS-III、G3L型号新GPS-III、G3L型号新LEGY、 LEHY 、LEHY-II型号SP-VF、MP-VF型号HOPE-II、H2P、HOPE-IIG型号老LEGY、N2c型号NEXWAY-S 、MAXIEZ-C2（有机房）型号LEHY-MEL、IDIG时MAXIEZ-LZ（无机房）无机房型号LEHY-III、LEHY-III S型号老LEHY-M、老LEHY-II（能量反馈）型号NEXWAY、GPM型号HOPE上限位线号420-81插件DF-PB03、插件DA-PA01下限位线号420-82插件DF-PBO3、插件D A-PA02轿内安全线号79-73插件CG-PA01、插件D F-PA01井道安全线号73-77插件DF-P A O1、插件DF-P A O2机房安全线号77—78插件KB-PB02、插件KB-PB03厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号78-G4插件CG-PA01、插件CG-PA02型号GPS.CR、 GPS-I I、G2L上限位线号420-81插件DF-PB03、插件DA-PA01下限位线号420-82插件DF-PBO3、插件D A-PA02轿内安全线号79-73插件C E-PA01、插件D E-PA01井道安全线号75-79插件DF-P A O1、插件DF-P A O2机房安全线号77—78插件KB-PB02、插件KB-PB03厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号D41-G4插件CE-PA02、插件CE-PA03型号老GPS-III、G3L上限位线号420-81插件D B-P A03、插件DA-PA01下限位线号420-82插件D B-PBO3、插件D A-PA02轿内安全线号79-73插件KE-JB01、插件CE-B03井道安全线号73-77插件DF-A O3、插件DF-B O2机房安全线号77—78插件PG-A02、插件PG-A03厅门安全线号122-120插件DH-J11、插件DH-J04轿门安全线号78-G4插件CH-J05、插件CH-J07型号新GPS-III、G3L上限位线号420-81插件D F-P A01、插件DA-PA01下限位线号420-82插件D F-P A O1、插件D A-PA02轿内安全线号70-73插件KB-J01、插件CH-J13井道安全线号73-77插件CH-J13、插件D H-J10机房安全线号77—78插件DH-J10、插件KB-J08厅门安全线号122-120插件DF-PA02、插件DF-PB03轿门安全线号78-G4插件CE-PA01、插件CE-PB02型号新LEGY、 LEHY 、LEHY-II上限位线号420-81插件CF-PA01、插件DA-PA01下限位线号420-82插件CF-PA01、插件D A-PA02轿内安全线号79-73插件CG-PA01、插件CG-P B01井道安全线号73-77插件DF-A O2、插件DF-A O1机房安全线号77—78插件PG-A02、插件CE-A01厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号78-G4插件CE-PA01、插件CE-PB02型号HOPE-II、H2P、HOPE-IIG上限位线号420-81插件C F-P A01、插件DA-PA01下限位线号420-82插件C F-P A01、插件CE-P A02轿内安全线号79-73插件CG-PA01、插件CE-P B01井道安全线号73-77插件DF-A O2、插件DF-A O1机房安全线号77—78插件PG-A02、插件CG-A03厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号78-G4插件CE-PA01、插件CF-PA02型号SP-VF、MP-VF上限位线号420-81插件GA-J12、插GA-J08下限位线号420-82插件GB-J12、插件GB-J08轿内安全线号79-73插件AB-J01、插件AC-J02井道安全线号73-77插件AC-J02、插件GA-J02机房安全线号77—78插件GA-J02、插件KB-A03厅门安全线号122-120插件AD-J11、插件AD-J12轿门安全线号D41-G4插件CB-J01、插件CB-J02型号老LEGY、N2c上限位线号420-81插件CF-PA01、插件DA-PA01下限位线号420-82插件CF-PA01、插件D A-PA02轿内安全线号79-73插件UQ-A02、插件CE-P B01井道安全线号73-77插件DF-A O2、插件D F-A O1机房安全线号77—78插件PG-A02、插件CE-A01厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号78-G4插件CE-PA01、插件CE-PA02型号NEXWAY-S 、MAXIEZ-C2（有机房）上限位线号420-81插件RDA-A01、插件RDA-B01下限位线号420-82插件RDB-A01、插件RDB-B01轿内安全线号79-73插件RDG-P01、插件RDD-A01井道安全线号73-77插件RDD-A01、插件RDA-B03机房安全线号77—78插件RDC-01、插件RDC-03厅门安全线号122-120插件RDE-02、插件RDE-05轿门安全线号78-G4插件RCC-A02、插件RCC-B03三菱ELENESSA电梯安全回路详解1、机房回路77-RDK插件01号线-轿厢限速器开关GOV-对重限速器开关GOV-CWT-RDK插件03号线-78。

三菱电梯J系列自动扶梯安全回路线号、错误代码、控制器设定J系列自动扶梯安全回路线号一览表（COL.005）安全回路: (总) ROS-80上部安全: 61A-70下部安全: 70-80急仃开关: ROS-61印板: 61-61A56-57: （TOP） STOP < 急停按钮="">57-59: （BOT） REST RUN < 停止开关="">;59-59A: （BOT） STOP < 急停按钮="">;59A-59B: （BOT） DOS < 前沿板开关="">;62-62A: （TOP-R）E-STOP < 蜂鸣器="" 停止钥匙开关="">;62B-62D: （TOP-R） SRS < 梯级滚轮开关="">;62D-63 : （TOP-R） HBS < 扶手带断带保护开关="">; 63-63A: （TOP-L） E-STOP < 急停按钮="">;63A-63C: （TOP-L） HGS < 扶手带入口保护装置="">; 63C-63D: （TOP-L） SRS < 梯级滚轮开关="">;63D-63E: （TOP-L） CRS < 弯曲部导轨安全开关="">; 63E-64: （TOP-L） HBS < 扶手带断带保护开关="">; 64-65: (TOP) HGD < 高速限速开关="">;65-66: (TOP) DCS < 驱动链安全开关="">;75-75A: （BOT-R） E-STOP < 停止钥匙开关="">; 75A-75B: （BOT-R） HGS < 扶手入口保护装置="">; 75B-75C: （BOT-R） SCS < 梯级链安全开关="">;75C-76: （BOT-R） SRS < 梯级滚轮开关="">;76-76A: （BOT-L） E-STOP < 急停按钮="">;76B-76C: （BOT-L） SCS < 梯级链安全开关="">;76C-76D: （BOT-L） CRS < 弯曲部导轨开关="">;76D-77: （BOT-L） SRS < 梯级滚轮开关="">;77-77A: （BOT-R） CSS < 梳齿板开关="">;77A-77B: （BOT-R） SSS < 围裙板开关="">;77B-79: （BOT-L） SSS < 围裙板开关="">;79-79A: （TOP-R） SSS < 围裙板开关="">;79A-79B: （TOP-L） SSS < 围裙板开关="">;79B-79C: （TOP-L） CSS < 梳齿板安全开关="">。

菱电梯安全回路(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除HOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02 VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0。
