三菱电梯安全回路

上海三菱HOPE-II电梯各插件功能及含义上海三菱HOPE-II电梯各插件端⼦说明
机房部分：
⼀、HOPE-II电梯P1板各端⼦、拨动开关、旋转开关、短接端⼦、发光⼆极管功能说明：
注：
安全回路说明：
从电源板UX插件B02脚输出+DC125~135V到控制柜CG插件A01脚（79），然后到随⾏电缆下轿厢操纵箱急开关RUN-STOP（71）→紧急出⼝停⽌开关E.EXIT（72）→轿顶安全开关SAF →回到控制柜CG插件B0脚→机房急停开关RUN-STOP→到W1板CE插件B01脚（73）→W1板DF插件A01脚→到底坑紧急出⼝开关E.EXIT→底坑停⽌开关PIT STOP SW（75A）→缓冲器开关PSE→下终端极限位开关DOT→上终端极限开关（UOT）→到W1板DF插件A02脚（77）→W1板PG插件A02脚→控制柜KB插件B02脚→限速器开关GOV→盘车⼿轮开关Hand wheel switch→控制柜KB插件B03脚→W1板PG插件A03脚（29）（78）→89继电器。

↓控制柜CG
插件A03（78）→轿门锁
门锁回路说明：
从控制柜CG插件A03脚（78）→轿门锁GS→CG插件A02脚→W1板CE插件A02脚（G4）→DF插件A03脚→厅门锁开关回路DS→W1板DF插件B01脚（D41）→W1板PG插件A04脚→PG插件A05脚（41G）。

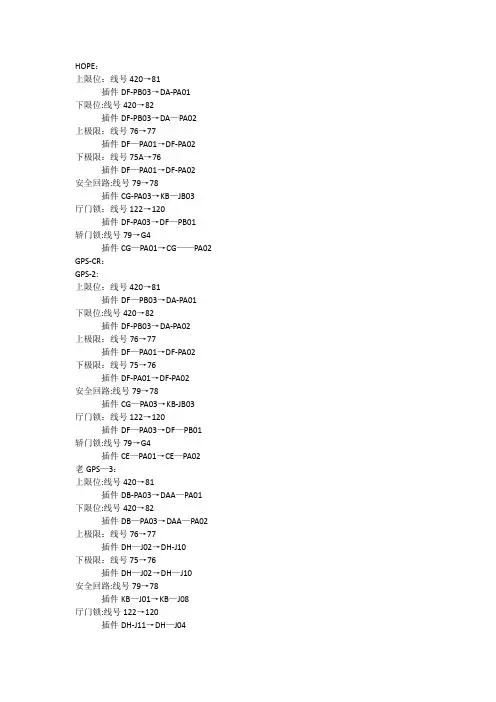

HOPE:上限位:线号420→81插件DF-PB03→DA-PA01 下限位:线号420→82插件DF-PB03→DA-PA02 上极限:线号76→77插件DF-PA01→DF-PA02 下极限:线号75A→76插件DF-PA01→DF-PA02 安全回路:线号79→78插件CG-PA03→KB-JB03 厅门锁:线号122→120插件DF-PA03→DF-PB01 轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01 下限位:线号420→82插件DF-PB03→DA-PA02 上极限:线号76→77插件DF-PA01→DF-PA02 下极限:线号75→76插件DF-PA01→DF-PA02 安全回路:线号79→78插件CG-PA03→KB-JB03 厅门锁:线号122→120插件DF-PA03→DF-PB01 轿门锁:线号79→G4插件CE-PA01→CE-PA02 老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01 下限位:线号420→82插件DB-PA03→DAA-PA02 上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01 下限位:线号420→82插件DF-PA01→DA-PA02 上极限:线号76→77插件DF-PA03→DF-PB02 下极限:线号75→77插件DF-PA03→DF-PB02 安全回路:线号79→78插件CE-PA02→KB-JB03 厅门锁:线号122→120插件DF-PA02→DF-PB03 轿门锁:线号79→G4插件CE-PA01→CE-PB02 VF:上限位:线号420→81插件HTB-JA01→HTB-JA02 下限位:线号420→82插件HTB-JA01→HTB-JB02 上极限:线号76→77插件HTA-JB06→HTA-JB08 下极限:线号75B→76插件HTA-JB06→HTA-JB08 厅门锁:线号420→78插件HTB-JA01→HTA-JB10 轿门锁:线号420→D41插件HTB-JA01→HTBJA0。

三菱电梯安全回路Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】HOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02 VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0。

★J系列自动扶梯安全回路线号一览表（COL.005）安全回路:(总)ROS-80上部安全:61A-70下部安全:70-80急仃开关:ROS-61印板:61-61A56-57:（TOP）STOP<急停按钮>57-59:（BOT）REST RUN<停止开关>;59-59A:（BOT）STOP<急停按钮>;59A-59B:（BOT）DOS<前沿板开关>;62-62A:（TOP-R）E-STOP<蜂鸣器停止钥匙开关>;62A-62B:（TOP-R）HGS<扶手入口保护装置>;62B-62D:（TOP-R）SRS<梯级滚轮开关>;62D-63:（TOP-R）HBS<扶手带断带保护开关>;63-63A:（TOP-L）E-STOP<急停按钮>;63A-63C:（TOP-L）HGS<扶手带入口保护装置>;63C-63D:（TOP-L）SRS<梯级滚轮开关>;63D-63E:（TOP-L）CRS<弯曲部导轨安全开关>;63E-64:（TOP-L）HBS<扶手带断带保护开关>;64-65:(TOP)HGD<高速限速开关>;65-66:(TOP)DCS<驱动链安全开关>;75-75A:（BOT-R）E-STOP<停止钥匙开关>;75A-75B:（BOT-R）HGS<扶手入口保护装置>;75B-75C:（BOT-R）SCS<梯级链安全开关>;75C-76:（BOT-R）SRS<梯级滚轮开关>;76-76A:（BOT-L）E-STOP<急停按钮>;76A-76B:（BOT-L）HGS<扶手入口保护开关>;76B-76C:（BOT-L）SCS<梯级链安全开关>;76C-76D:（BOT-L）CRS<弯曲部导轨开关>;76D-77:（BOT-L）SRS<梯级滚轮开关>;77-77A:（BOT-R）CSS<梳齿板开关>;77A-77B:（BOT-R）SSS<围裙板开关>;77B-79:（BOT-L）SSS<围裙板开关>;79-79A:（TOP-R）SSS<围裙板开关>;79A-79B:（TOP-L）SSS<围裙板开关>;79B-79C:（TOP-L）CSS<梳齿板安全开关>。

HOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0（专业文档资料素材和资料部分来自网络，供参考。

三菱电梯封线一览表型号上限位下限位上极限下极限安全回路厅门轿门HOPE上限位：线号420—81 插件DF-PB03 DA-PA01下限位：线号420—82 插件DF-PB03 DA-PA02上极限：线号76-77 插件DF-PA01 DF-PA02下极限：线号75A-76 插件DF-PA01 DF-PA02安全回路：线号79-78 插件CG-PA03 KB-JB03厅门：线号122-120 插件DF-PA03 DF-PB01轿门：线号79-G4 插件CG-PA01 CG-PA02GPS-CRGPS-2上限位：线号420—81 插件DF-PB03 DA-PA01下限位：线号420—82 插件DF-PB03 DA-PA02上极限：线号76-77 插件DF-PA01 DF-PA02下极限：线号75-76 插件DF-PA01 DF-PA02安全回路：线号79-78 插件CG-PA03 KB-JB03厅门：线号122-120 插件DF-PA03 DF-PB01轿门：线号79-G4 插件CE-PA01 CE-PA02老GPS-3上限位：线号420—81 插件DB-PA03 DAA-PA01下限位：线号420—82 插件DB-PA03 DAA-PA02上极限：线号76-77 插件DH-J02 DH-J10下极限：线号75-76 插件DH-J02 DH-J10安全回路：线号79-78 插件KB-J01 KB-J08厅门：线号122-120 插件DH-J11 DH-J04轿门：线号79-G4 插件CH-J05 CH-J07新GPS-3上限位：线号420—81 插件DF-PA01 DA-PA01下限位：线号420—82 插件DF-PA01 DA-PA02上极限：线号76-77 插件DF-PA03 DF-PB02下极限：线号75-77 插件DF-PA03 DF-PB02安全回路：线号79-78 插件CE-PA02 KB-JB03厅门：线号122-120 插件DF-PA02 DF-PB03轿门：线号79-G4 插件CE-PA01 CE-PB02VF上限位：线号420—81 插件HTB-JA01 HTB-JA02下限位：线号420—82 插件HTB-JA01 HTB-JB02上极限：线号76-77 插件HTA-JB06 HTA-JB08下极限：线号75B-76 插件HTA-JB06 HTA-JB08安全回路：线号420-78 插件HTB-JA01 HTA-JB10 厅门：线号：420-D41 插件：HTB-JA01 HTBJA08。

HOPE：上限位：线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA—PA02上极限：线号76→77插件DF—PA01→DF-PA02下极限：线号75A→76插件DF—PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB—JB03厅门锁：线号122→120插件DF-PA03→DF—PB01轿门锁:线号79→G4插件CG—PA01→CG——PA02 GPS-CR：GPS-2:上限位：线号420→81插件DF—PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限：线号76→77插件DF—PA01→DF-PA02下极限：线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG—PA03→KB-JB03厅门锁：线号122→120插件DF—PA03→DF—PB01 轿门锁:线号79→G4插件CE—PA01→CE—PA02老GPS—3：上限位:线号420→81插件DB-PA03→DAA—PA01 下限位:线号420→82插件DB—PA03→DAA—PA02 上极限：线号76→77插件DH—J02→DH-J10下极限：线号75→76插件DH—J02→DH—J10安全回路:线号79→78插件KB—J01→KB—J08厅门锁:线号122→120插件DH-J11→DH—J04轿门锁：线号79→G4插件CH-J05→CH-J07新GPS—3：上限位：线号420→81插件DF-PA01→DA-PA01下限位：线号420→82插件DF-PA01→DA—PA02上极限:线号76→77插件DF—PA03→DF-PB02下极限:线号75→77插件DF—PA03→DF-PB02安全回路：线号79→78插件CE—PA02→KB-JB03厅门锁：线号122→120插件DF—PA02→DF—PB03 轿门锁:线号79→G4插件CE—PA01→CE—PB02 VF:上限位：线号420→81插件HTB—JA01→HTB—JA02 下限位：线号420→82插件HTB—JA01→HTB—JB02 上极限：线号76→77插件HTA-JB06→HTA-JB08下极限：线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB—JA01→HTA-JB10 轿门锁：线号420→D41插件HTB-JA01→HTBJA0。

三菱电梯MPVF（SPVF)典型故障分析89继电器不动作电梯安全回路通，外部线路正常，就是无法启动(89继电器不动作，89指示灯不亮)。

首先再次确认29安全回路的正常，我们不能因为29指示灯亮就认为安全回路正常，SPVF 的安全回路是79端子通过开关再限流直接输入P1板，所以有时较低的电压也可以输入P1板，造成安全回路正常的假相，但是较低的电压确不能推动89继电器的动作。

所以安全回路的短路不是很严重时，可能不会烧保险，而是造成此现象。

我们可以测量安全回路的对地电阻，及安全回路各点的电压判断。

如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由于P1板的此点输出容易损坏，只要看看p1板的输出三极管及走线，一般都能找到故障的所在。

电梯呼梯故障电梯可以检修运行，可以自动平层，自动返回基站。

检查所有外部线路正常，就是p1板上的串行灯stm不闪烁，表明串行系统不能正常工作，spvf的串行系统分两支，一支从机房到外呼梯，一支从机房到内指令和指层器，通常串行系统出错有多种表现，单个楼层出错表现为仅仅该层不能呼梯，2个楼层出错表现为2个楼层之间不能呼梯(因为系统可以正反双向传送);还有的出错造成该层呼梯灯不灭，电梯自动响应该层;轿内的出错表现为每层的指令均亮，电梯一层层停;或者指层器不显示，楼层不变化;这些现象均是串行出错的表现。

出现这些问题，我们先根据其结构找到是哪一个分支的故障，然后再找到是那一个部件的问题，就好维修了，该串行系统主要包括p1板上的2个接口芯片UPA67C，和一些限流，限压电路组成，每个厅门盒内装有一个m5690,m5226的集成芯片，在轿内的呼梯板和显示板上也有m5690,m5226,它们是该串行的主要芯片。

只要更换了就不用去买三菱高价的板了。

当然，这些专业芯片也不好购，不过你可以同我联系。

门机板有问题门机板采用调压调速的三相控制，并在关门后其中一相通过电阻减压继续保持一个小的力矩防止门被打开，这就是三菱spvf梯运行时始终输出关门信号的原因，不过也因为这样门机板长期工作，对门机板电子器件的要求很高，门位置信号是通过一个光栅盘来采样的。

HOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02 VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0。
