五金模具設計步驟
一． 產品單向公差的縮放。（內徑取公差上限，外徑取公差下限）
二． 產品的展開圖
三． 排樣圖
四． 下模入塊和成型圖（彈片回彈《黃銅放35%》R角越大回彈越大《角度回彈放3度左右》《Z字形成型第一步也要放3度的回彈》
五． 三塊主板入塊的繪制（注意脫料板成形框口）（證位）
六． 定位梢內導柱
七． 下墊和下模座落料孔
八． 敲擊孔
九． 脫背板過孔
十． 引導針和掛臺
十一． 浮升梢導料板
十二． 螺絲（下模入塊下模板脫料背板沖子夾板）（下模板脫背板上模座螺絲可以重疊）
十三． 彈簧的分布
十四． 脫料板壓料槽
十五． 模柄螺絲孔，架60T以下機臺要攻架模螺絲孔。
十六． 注意模板長寬比率。2：1以上
十七． 導柱到邊要在10.00以上
五金模具设计标准文库pdf
五金模具设计标准文库PDF，包含了五金模具设计的相关标准和规范。这个文库是为了帮助五金模具设计师和制造商更好地了解和掌握五金模具设计的规范和要求而提供的参考资料。
在五金模具设计标准文库PDF中，会包括以下方面的内容：
1. 五金模具设计的基本原理和基本要求。这部分内容主要介绍了五金模具设计的基本原理和要求，包括模具设计的基本概念、模具设计的基本步骤和注意事项等。
2. 五金模具的设计流程和设计要点。这部分内容主要介绍了五金模具设计的流程和要点，包括模具设计的前期准备工作、模具设计的具体步骤和注意事项等。
3. 五金模具设计的材料选用和制造工艺。这部分内容主要介绍了五金模具设计的材料选用和制造工艺，包括模具制造材料的选用原则和模具制造工艺的选择等。
4. 五金模具设计的尺寸标注和图纸要求。这部分内容主要介绍了五金模具设计的尺寸标注和图纸要求，包括模具尺寸标注的常用方法和模具图纸的绘制要求等。
5. 五金模具设计的质量控制和检验要求。这部分内容主要介绍了五金模具设计的质量控制和检验要求，包括模具质量指标的确定和模具质量检验的方法等。
通过阅读五金模具设计标准文库PDF，设计师和制造商可以更好地了解和掌握五金模具设计的相关知识和技术要求，提高设计和制造的质量和效率，为五金模具行业的发展做出更大的贡献。

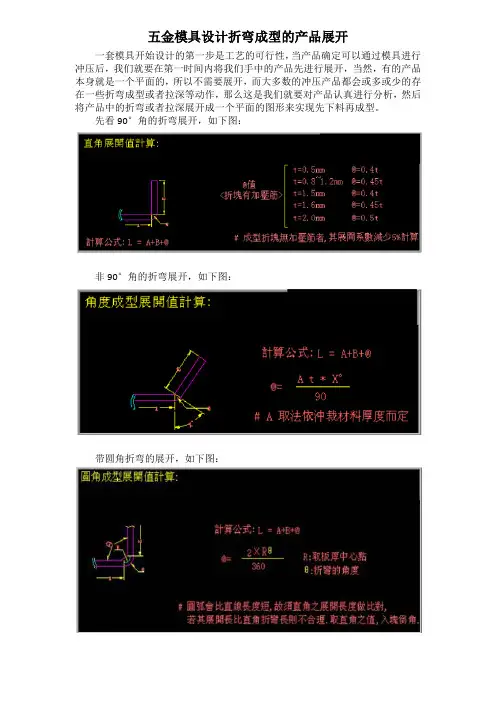

五金模具设计折弯成型的产品展开
一套模具开始设计的第一步是工艺的可行性，当产品确定可以通过模具进行冲压后，我们就要在第一时间内将我们手中的产品先进行展开，当然，有的产品本身就是一个平面的，所以不需要展开，而大多数的冲压产品都会或多或少的存在一些折弯成型或者拉深等动作，那么这是我们就要对产品认真进行分析，然后将产品中的折弯或者拉深展开成一个平面的图形来实现先下料再成型。
先看90°角的折弯展开，如下图：
非90°角的折弯展开，如下图：
带圆角折弯的展开，如下图：
圆弧展开的计算，如下图：
折Z字型成型的展开，这里分为一次成型与两次成型，很明显，一次成型需要的材料要少一些，如下图：
其实折弯成型展开的计算还是比较容易的，像一些不规则的拉深的展开计算才是比较难的，有的模具往往要通过多次试作才能确定最终的产品外形尺寸。
模具设计工作流程
模具设计工作流程是一项复杂的工作，需要在严格的标准和流程下进行。本文将介绍模具设计的主要流程，并重点介绍每个阶段需要注意的事项。
一、项目启动
首先，确定需要设计的产品，明确产品的设计参数和要求。此阶段需要充分了解客户的需求，包括产品的功能、尺寸、材料、加工精度等。
在此基础上，进行初步的概念设计并进行必要的讨论和确认。需要注意的是，在这个阶段设计师需要对产品的细节进行充分的研究，确定其中的难点和挑战。
二、设计方案确定
在第一阶段确定了产品的设计要求之后，需要进行3D/2D的设计。在这个阶段设计师需要计算和评估各种设计方案的优缺点，并选择最优的方案进行最终设计。
在进行设计之前，建议使用CATIA等专业的设计软件进行合理的模型拟合，减少多次修模的风险。模型拟合时，需要注意的是模型的公差，这是关键因素。
消除高危点并增加设计标准可以让设计尽量精密，达到最大程度减少修模。在这个阶段还需要进行模具性能的测试和预估，包括尺寸精度、生产成本、生产能力等。
三、正式设计
正式设计是把初步设计进一步完善并转化为生产图纸，并制定相应的工艺流程和生产计划。在这个阶段需要注意使用标准部件和谨慎选择物料，使用高质量的部件可以让生产和质检变得更加容易和可靠。
需要根据设计进行分部图的画法，并在生产参数计算上使用标准的约束条件。设计完成后，需要进行必要的验证和审查，确保生产计划、工艺流程等符合客户要求和公司要求。
四、模具制造
模具制造是模具设计的重点环节，这个阶段的质量关系到模具生产和使用的效率。在模具制造中，需要注重模具材料的选择和加工方式的策略。
在选择模具材料时，需要考虑其力学性能、硬度、耐磨性，以及成本因素等。加工时则需要使用适当的数控加工工具、刀具和切削液等，确保平面和曲面等高难度加工出来的质量。
需要跟踪模具的加工过程，保证模具和模架的加工质量和对位精度满足设计要求。
五、模具测试
模具测试是模具设计的最后一个环节，需要在模具制造完毕后进行。测试时需要考虑模具的精度、可靠性、安全性等方面，进行必要的调整和优化。

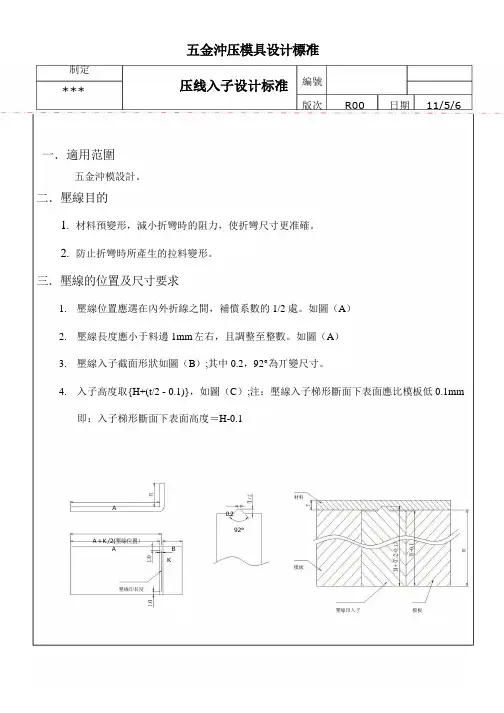

五金沖压模具设计標准
制定
*** 压线入子设计标准 編號
版次R00日期11/5/6
一．適用范圍
五金沖模設計。
二．壓線目的
1.材料預變形，減小折彎時的阻力，使折彎尺寸更准確。
2.防止折彎時所產生的拉料變形。
三．壓線的位置及尺寸要求
1.壓線位置應選在內外折線之間，補償系數的1/2處。如圖（A）
2.壓線長度應小于料邊1mm左右，且調整至整數。如圖（A）
3.壓線入子截面形狀如圖（B）;其中 0.2，92°為丌變尺寸。
4.入子高度取{H+(t/2-0.1)}，如圖（C）;注：壓線入子梯形斷面下表面應比模板低0.1mm
即：入子梯形斷面下表面高度＝H-0.1
材料
A 0.2
92°
A+K/2(壓線位置）
AB
K
模板
壓線印長度
壓線印入子模板
