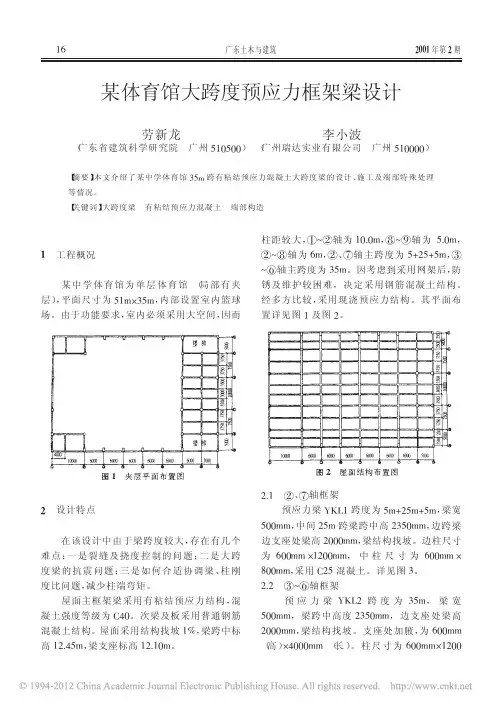

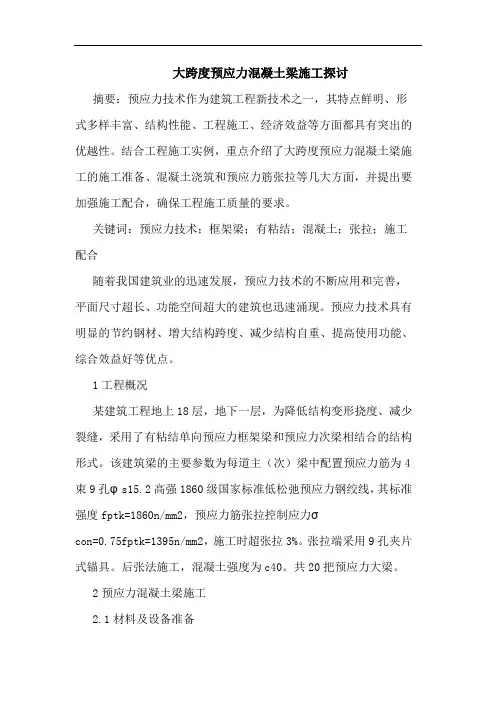

大跨度预应力混凝土梁施工探讨
摘要：预应力技术作为建筑工程新技术之一，其特点鲜明、形式多样丰富、结构性能、工程施工、经济效益等方面都具有突出的优越性。结合工程施工实例，重点介绍了大跨度预应力混凝土梁施工的施工准备、混凝土浇筑和预应力筋张拉等几大方面，并提出要加强施工配合，确保工程施工质量的要求。
关键词：预应力技术；框架梁；有粘结；混凝土；张拉；施工配合
随着我国建筑业的迅速发展，预应力技术的不断应用和完善，平面尺寸超长、功能空间超大的建筑也迅速涌现。预应力技术具有明显的节约钢材、增大结构跨度、减少结构自重、提高使用功能、综合效益好等优点。
1工程概况
某建筑工程地上18层，地下一层，为降低结构变形挠度、减少裂缝，采用了有粘结单向预应力框架梁和预应力次梁相结合的结构形式。该建筑梁的主要参数为每道主（次）梁中配置预应力筋为4束9孔φs15.2高强1860级国家标准低松弛预应力钢绞线，其标准强度fptk=1860n/mm2，预应力筋张拉控制应力σcon=0.75fptk=1395n/mm2，施工时超张拉3%。张拉端采用9孔夹片式锚具。后张法施工，混凝土强度为c40。共20把预应力大梁。
2预应力混凝土梁施工
2.1材料及设备准备
2.1.1预应力钢筋
（1）预应力钢筋采用钢绞线φs15.2，其规格和力学性能应符合国家标准《预应力混凝土用钢绞线》（gb/t5224-95）的规定要求；
（2）张拉端锚具采用ovm15-7，固定端采用ovm15-p，其性能应符合行业标准《预应力用锚具、夹具和连接器应用技术规程》（jgj85-92）的规定要求；
（3）根据设计要求，对每根梁预应力筋进行计算，在工厂下料制作，然后运至施工现场用塔吊吊运至操作地点。
2.1.2混凝土
采用c40混凝土。
广东建材２００７年第８期 建筑设计与装饰

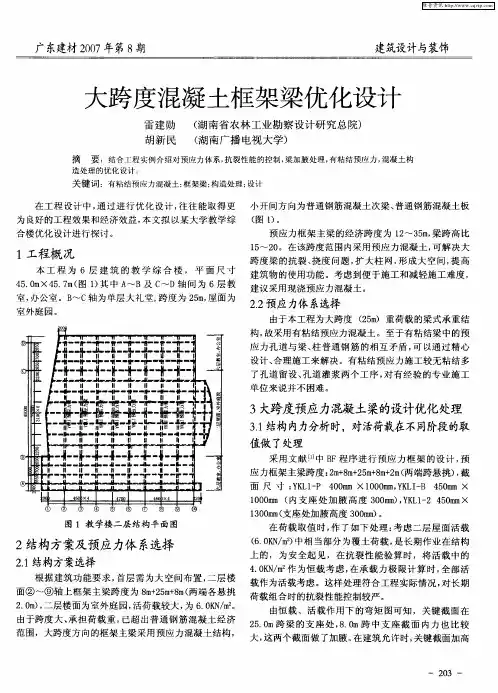

大跨度混凝土框架梁优化设计
雷建勋 （湖南省农林工业勘察设计研究总院） 胡新民 （湖南广播电视大学）
摘 要：结合工程实例介绍对预应力体系，抗裂性能的控制，梁加腋处理，有粘结预应力，混凝土构 造处理的优化设计。 关键词：有粘结预应力混凝土：框架梁；构造处理；设计
在工程设计中，通过进行优化设计，往往能取得更 为良好的工程效果和经济效益，本文拟以某大学教学综 合楼优化设计进行探讨。
１工程概况 本工程为６层建筑的教学综合楼，平面尺寸 ４５．０ｍ×４５．７ｍ（图１）其中Ａ～Ｂ及Ｃ～Ｄ轴间为６层教 室，办公室。Ｂ～Ｃ轴为单层大礼堂，跨度为２５ｍ，屋面为 室外庭园。
Ｊ【－｛｝一一｝卜。 。｛｝。。：卜。 ’。｛｝。．｛卜一
｝－Ｊ｝一１｝一．甘－一１Ｉ一一｝一１Ｉ一一＊一－Ｉ卜一．１一－ 一４＿・—‘－一Ｉ“Ｉ ・、 一・ ‘０－・‘Ｌ－－－■ｐ・ｒ・—‘一＾－ ， 霸 ＩＩ ¨ ¨ ¨ ＩＩ ｌＩ ¨ 一 ．１－，ｑｌｍｍ，１ｔｍ－ＩＰ－．＇，Ｉ－－，＇１，－＿ｌ卜－－ＩｔｎＩ，Ｉ，￣一髓聋 擀
卜。。 。 吾。 Ｉ｛ 。．嚣 。｝。．｛捧。昔 。 一Ｆ，－一 ・一 一一●一—■一，４－－４１，一■卜－－４一一 ｌ ＩＩ ¨ ＩＩ ¨ ｌＩ ｕ ¨ ¨ ｝．．ＪＩ．． ．－｛｝－．ＩＩ一．ＩＩ．．１一一｛｝一斗． －．一一Ｉ一一 －一 一 一一■一— 一 一一－ｌ— ｎ ｎ ＩＩ Ｕ ｎ ¨ ¨ Ｈ ｌ ｌｒ。１Ｉ。。－ｒ。．’ｒ。１Ｉ。。Ｉｒ。１广。１ｒ。。Ｉｒ。
① ② ④ ④ ④ ⑤ ⑦ ⑧ ⑨ ０ 图１教学楼二层结构平面图
２结构方案及预应力体系选择 ２．１结构方案选择 根据建筑功能要求，首层需为大空间布置，二层楼 面②～⑨轴上框架主梁跨度为８ｍ＋２５ｍ＋Ｓｍ（两端各悬挑 ２．Ｏｍ），二层楼面为室外庭园，活荷载较大，为６．ＯＫＮ／ｍｚ。 由于跨度大、承担荷载重，已超出普通钢筋混凝土经济 范围，大跨度方向的框架主梁采用预应力混凝土结构， 小开间方向为普通钢筋混凝土次梁、普通钢筋混凝土板 （图１）。 预应力框架主梁的经济跨度为１２￣３５ｍ，梁跨高比 １５￣２０。在该跨度范围内采用预应力混凝土，可解决大 跨度梁的抗裂、挠度问题，扩大柱网，形成大空间，提高 建筑物的使用功能。考虑到便于施工和减轻施工难度， 建议采用现浇预应力混凝土。 ２．２预应力体系选择 由于本工程为大跨度（２５ｍ）重荷载的梁式承重结 构，故采用有粘结预应力混凝土。至于有粘结梁中的预 应力孔道与梁、柱普通钢筋的相互矛盾，可以通过精心 设计、合理施工来解决。有粘结预应力施工较无粘结多 了孔道留设、孔道灌浆两个工序，对有经验的专业施工 单位来说并不困难。
２０１０午第２期 总第１４０期 Ｎｏ２・２０１０ Ｖｏ１．１４０
多层框架结构双向大跨度预应力梁柱设计
翁锦华
（福州｝ 建筑设汁院３５０００１）
摘 要：本文个昭了福州市重霓技瞎多层框架结构双向大跨度有粘结预应力梁柱的设计，说明采用预应力技术能使建筑实现不同
黑、下同 向大跨度、大柱网的结构形式并且是安全可行的。 关键词：大跨度 预应力 结构设计
中图分类号： ＦＵ３７８．１ 文献标识码：Ａ 文章编号：ｌＯＯ４ ６１３５（２Ｏ１Ｏ）Ｏ２一【）（）４６～Ｏ４
Ｍｕｌｔｉ－一ｌａｙｅｒ Ｆｒａｍｅ Ｓｔｒｕｃｔｕｒａｌ Ｄｅｓｉｇｎ ｏｆ Ｔｗｏ－ｗａｙ Ｌａｒｇｅ－－ｂｅａｍ Ｃｏｌｕｍｎ Ｐｒｅｓｔｒｅｓｓｅｄ
Ｗｅｎｇ Ｊｉｎｈｕａ （Ｆｕｚｈｏｕ Ａｒｃｈｉｔｅｃｔｕｒａｌ Ｄｅｓｉｇｎ Ｉｎｓｔｉｔｕｔｅ ３５０００１）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ａｒｔｉｃｌｅ ｍａｉｎｌｙ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｍｕｌｔｉ—ｌａｙｅｒ ｆｒａｍｅ ｓｔｒｕｃｔｕｒａｌ ｄｅｓｉｇｎ ｏｆ ｔｗｏ—ｗａｙ ｌａｒｇｅ—ｂｅａｍ ｃｏｌｕｍｎ ｐｒｅｓｔｒｅｓｓｅｄ ｏｆ Ｆｕｚｈｏｕ Ｄｉｅ Ｓｃｈｗｅｒａｔｈｌｅｔｉｋ Ｇｙｍｎａｓｉｕｍ，ｗｈｉｃｈ ｉｌｌｕｓｔｒａｔｅｓ ｔｈａｔ ｌａｒｇｅ—ｂｅａｍ ｐｒｅｓｔｒｅｓｓｅｄ ｉｓ ｓａｆｅ ａｎｄ ｃｏｕｌｄ
ｎｌａｋｅ ｔｌｍ ｓｔｒｕｃｔｕｒｅ ｉｍｐｌｅｍｅｎｔｓ ｌａｒｇｅ—ｂｅａｍ ｏｆ ｄｉｆｆｅｒｅｎｔ ｌａｙｅｒｓ ａｎｄ ｄｉｆｆｅｒｅｎｔ ｄｉｒｅｃｔｉｏｎｓ ａｎｄ ｐｒｅｓｔｒｅｓｓｅｄ ｃｏｌｕｍｎ ｇｒｉｄ ｂｅａｍ－－ｓｌａｂ．
Ｋｅｙｗｏｒｄｓ：Ｉ ａｒｇｅ—ｂｅａｍ Ｐｒｅｓｔｒｅｓｓｅｄ Ｓｔｒｕｃｔｕｒａｌ Ｄｅｓｉｇｎ
１前言
福州市重竞技馆是福州市为迎接福建省运动会兴建的一
序集训练、比赛为一体的训练馆。一层为身体素质训练馆和跆
某学校多功能体育馆结构设计介绍
[摘要]某多功能体育馆，长度170米，宽度90米，负一层左半部分为一800人多功能报告厅，右半部分为体育馆，首层为足球场，场地地形坡度较大，属于山地建筑，基础采用逐步放坡的天然地基独立基础，主体结构采用钢筋混凝土框架结构，属于超长结构，对屋面板进行了温度应力分析，报告厅屋面跨度为33m，体育馆屋面最大跨度35m，该部分采用钢梁-钢筋桁架楼承板屋盖。
[关键词]山地建筑；大跨度屋面；钢梁-钢筋桁架楼承板屋盖
一、工程概况
某多功能体育馆，长度170米，宽度90米，地下室2层，负2层层高6米，负一层层高12米，建筑高度18米，左边为下沉广场，下沉广场屋面为一椭圆形洞口，椭圆洞口长轴尺寸19m，短轴尺寸15m，中间为一800人多功能报告厅，右半部分为体育馆，首层为足球场。结构设计基准期为50年，结构设计使用年限为50年，建筑结构安全等级为二级，建筑抗震设防类别为乙类，基本风压0.5kN/m2，抗震设防烈度为7度（0.1g），场地类别为Ⅱ类，设计地震分组为第一组。
二、基础选型
建设用地轮廓呈不规则形状，属低山丘陵地带，场地现状地形坡度大，属于山地建筑，该建筑因地制宜，依山而建，属于半地下室结构，室内外高差变化较大，室外最低点低于地下室底板面约5米，且勘察报告揭示，土层中含有大量孤石。
1）旋挖灌注桩施工工艺成熟，穿透力较强，能较大程度上克服孤石对桩基础施工的影响，但是造价高、工期慢。 2）预应力混凝土管桩施工速度快，造价低，但是场地内孤石分布较广泛，不利于预制桩的沉桩，在沉桩过程中遇到孤石，可能发生断桩、斜桩等情况，遇到较大的孤石时，桩端无法穿过孤石进入稳定的持力层。
3）天然地基独立基础，工期快，造价低，且不受土层中孤石影响，故本工程选用天然地基独立基础。由于场地高差起伏较大，若对低于地下室底板部分采用回填压实地基法，则会造成同一建筑物一半基础落在原状土上，一半基础落在回填土上，在建筑物自重作用下容易产生不均匀沉降，从而导致建筑物开裂甚至破坏。本工程独立基础采用了逐级放坡的形式，该基础形式合理利用了该山地的地形，保证了所有基础都可以作用在原状土上，并且减少了土方的回填压实量。
