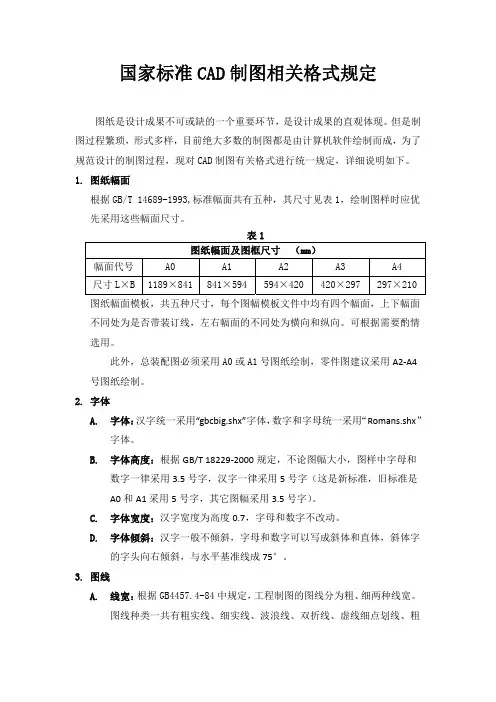

国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节,是设计成果的直观体现。
但是制图过程繁琐,形式多样,目前绝大多数的制图都是由计算机软件绘制而成,为了规范设计的制图过程,现对CAD制图有关格式进行统一规定,详细说明如下。
1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种,其尺寸见表1,绘制图样时应优先采用这些幅面尺寸。
表1图纸幅面及图框尺寸 (mm)幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板,共五种尺寸,每个图幅模板文件中均有四个幅面,上下幅面不同处为是否带装订线,左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外,总装配图必须采用A0或A1号图纸绘制,零件图建议采用A2‐A4号图纸绘制。
2.字体A.字体:汉字统一采用“gbcbig.shx”字体,数字和字母统一采用“Romans.shx”字体。
B.字体高度:根据GB/T 18229‐2000规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字(这是新标准,旧标准是A0和A1采用5号字,其它图幅采用3.5号字)。
C.字体宽度:汉字宽度为高度0.7,字母和数字不改动。
D.字体倾斜:汉字一般不倾斜,字母和数字可以写成斜体和直体,斜体字的字头向右倾斜,与水平基准线成75°。
3.图线A.线宽:根据GB4457.4-84中规定,工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b,其余为b/3。
结合CAD制图的实际输出效果,参照GB/T 14665-1998对线宽的规定,设计图纸时,粗线的宽度取0.7mm,细线宽度取0.25mm(还有一种建议,就是A0和A1图幅中,粗线取1mm,细线取0.35mm)。
精心整理
(2)图幅分区数目按图样的复杂程度确定,但必须取偶数。
每一分区的长度应在25~75mm之间选择。
(3)分区的编号,沿上下方向(按看图方向确定图纸的上下和左右)用直体大写拉丁字母从上到下顺序编写;沿水平方向用直体阿拉伯数字从左到右顺序编写。
当分区数超过拉丁字母的总数时,超过的各区可用双重字母编写,如AA、BB、CC…等。
拉丁字母和阿拉伯数字的位置应尽量靠近图框线。
(4)在图样中标注分区代号时,分区代号由拉丁字母和阿拉伯数字组成,字母在前数字在后并排书写,如B3、C5等。
当分区代号与图形名称同时标注时,则分区代号写在图形名称的后面,中间空出一个字母的宽度,例如E-EA7。
精心整理
1.2比例(GB/T14690-1993)
?? (1)图中图形与其实物相应要素的线性尺寸之比称为比例。
?? (2)比值为1的比例称为原值比例,即1:1。
比值大于的比例称为放大比例,如2:1等。
比值小于的比例称为缩小比例,如1:2等。
绘图时应采用下表中规定的比例,最好选用原值比例,但也可根据机件大小和复杂程度选用放大或缩小比例。
??
??。
