电气制图一般规则国家标准：GB／T14689-2008《技术制图图纸幅面和格式》GB／T 6988-2008《电气技术用文件的编制》GB／T 4728-1997 《电气简图用图形符号》GB／T 16679-2009《工业系统、装置与设备以及工业产品信号代号》GB／T5094-2002《工业系统、装置与设备以及工业产品结构原则和参照代号》GB／T10609.1-2008《技术制图标题栏》一、一般规定（一）图纸1、图纸幅面尺寸基本幅面：Ａ０：８４１×１１８９Ａ１：５９４×８４１Ａ２：４２０×５９４Ａ３：２９７×４２０Ａ４：２１０×２９７应优先基本幅面。
加长幅面：Ａ３×３：４２０×８９１Ａ３×４：４２０×１１８９Ａ４×３：２９７×６３０Ａ４×４：２９７×８４１Ａ４×５：２９７×１０５１必要时，也允许选用加长幅面。
这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出.2、图框格式图框线：粗实线3、标题栏1）每张图纸上都必须画出标题栏2）标题栏的位置应位于图纸的右下角，与看图方向一致，如上图2~图53）标题栏的字体（除签名外）：见后面4) 标题栏的线型：见后面5）标题栏的组成*更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。
更改区的内容应按由下而上的顺序填写，也可根据实际情况顺延，或放在图样中其他地方，但应有表头。
标记：按照有关规定或要求填写更改标记。
处数：填写同一标记所表示的更改数量。
分区：必要时按照有关规定填写。
更改文件号：填写更改所依据的文件号。
签名和年月日：填写更改人的姓名和更改的时间。
*签字区：一般由设计、审核、工艺、标准化、批准、签名和年月日等组成。
签字区一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和年月日。
*其他区：一般由材料标记、阶段标记、重量、比例、共张第张和投影符号等组成。

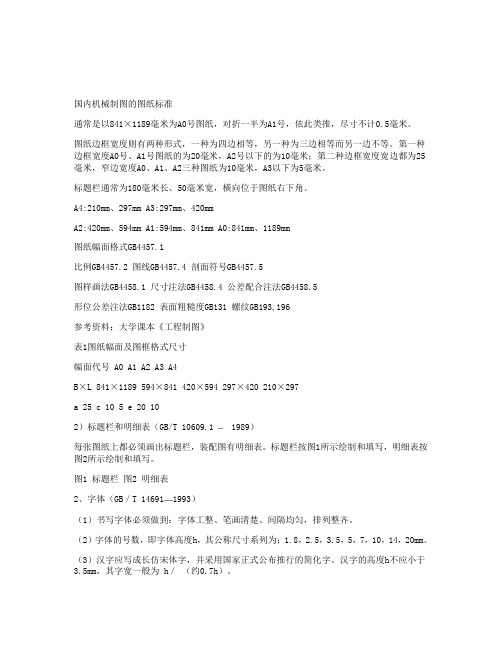

国内机械制图的图纸标准通常是以841×1189毫米为A0号图纸，对折一半为A1号，依此类推，尽寸不计0.5毫米。
图纸边框宽度则有两种形式，一种为四边相等，另一种为三边相等而另一边不等。
第一种边框宽度A0号、A1号图纸的为20毫米，A2号以下的为10毫米；第二种边框宽度宽边都为25毫米，窄边宽度A0、A1、A2三种图纸为10毫米，A3以下为5毫米。
标题栏通常为180毫米长、50毫米宽，横向位于图纸右下角。
A4:210mm、297mm A3:297mm、420mmA2:420mm、594mm A1:594mm、841mm A0:841mm、1189mm图纸幅面格式GB4457.1比例GB4457.2 图线GB4457.4 剖面符号GB4457.5图样画法GB4458.1 尺寸注法GB4458.4 公差配合注法GB4458.5形位公差注法GB1182 表面粗糙度GB131 螺纹GB193,196参考资料：大学课本《工程制图》表1图纸幅面及图框格式尺寸幅面代号 A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25 c 10 5 e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为 h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
A,A,A,A,A,制图标准规定图纸幅面和格式————————————————————————————————作者：————————————————————————————————日期：制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：，，，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD 工程图的字体高度与图纸幅面之间的关系”及“CAD工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式〔GB/T14689-1993〕有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0 号图纸、 1 号图纸、 2 号图纸、 3 号图纸、 4 号图纸。
绘制技术图样时，应优先采用这五种规定的根本幅面。
必要时赞同加长幅面，也赞同以根本幅面的短边的整数倍加长幅面。
CAD字体大小和注明要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度( 用 h 表示 ) 的公称尺寸系列为：，，，5mm，7ram，10mm，14mm，20mm (GB/T14691―93)，如需要书写更大的字，其字体高度应按的比率递加，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式宣告推行的简化字，汉字的高度 h 不应小于，其字宽一般为 h/~r2 。
字母和数字 A型和 B型两种。
A 型字体的笔画宽度为字高的 1/14 ；B 型字体的笔画宽度为字高的 1/10 ，但在同一图样上，只赞同采用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229 在“CAD工程图的字体高度与图纸幅面之间的关系〞及“CAD工程制图的字体采用范围〞两项内容与现行标准不相同。
GB/T 18229 规定，无论图幅大小，图样中字母和数字一律采用 3.5 号字，汉字一律采用 5 号字。
GB/T 18229 与 GB/T 14665 的对照见表 4。
表 4 GB/T 18229 与 GB/T 14665 的对照GB/T 18229 关于 CAD工程制图中字体采用范围的规定( 见表 5) 是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
图纸尺寸对照在工程设计、建筑施工、机械制造等众多领域，图纸是至关重要的沟通工具。
而图纸尺寸的准确对照和理解，对于确保项目的顺利进行、产品的精准制造以及设计意图的准确传达，都具有不可忽视的重要性。
图纸尺寸通常以特定的标准和规格来表示，常见的有国际标准（ISO）和国家标准（GB）等。
不同的标准可能会在尺寸的标注方式、单位以及具体的数值上存在一定的差异。
但无论遵循哪种标准，其目的都是为了实现图纸的规范化和通用性，以便在全球范围内进行有效的交流和合作。
首先，我们来了解一下常见的图纸幅面尺寸。
国际标准规定的基本幅面有 A0、A1、A2、A3、A4 等。
A0 幅面尺寸最大，其面积约为 1平方米，尺寸为 841mm×1189mm。
A1 幅面是将 A0 幅面对折而成，尺寸为 594mm×841mm。
A2 幅面则是 A1 的对折，尺寸为420mm×594mm，以此类推，A3 幅面为 297mm×420mm，A4 幅面为210mm×297mm。
在实际应用中，根据项目的复杂程度和需要表达的内容多少，选择合适的图纸幅面至关重要。
一般来说，简单的小型零件或组件可能使用 A3 或 A4 图纸就能清晰表达；而对于大型的建筑结构、复杂的机械装配体等，则可能需要使用 A0 或 A1 这样较大的幅面，以确保能够在一张图纸上展示足够的信息，避免图纸数量过多造成的不便和混乱。
除了基本幅面，还有加长幅面。
加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出。
例如，将 A0 幅面的短边（841mm）按 2 倍增加，就得到了 1189mm×1682mm 的加长幅面。
加长幅面的使用通常是在基本幅面无法满足绘图需求时才采用，但需要注意的是，加长幅面的使用应尽量遵循标准规范，以保持图纸的规范性和通用性。
在图纸上，尺寸的标注也有严格的规定。
尺寸线一般用细实线绘制，其两端应带有箭头，箭头的尖端应指向尺寸的起止点。

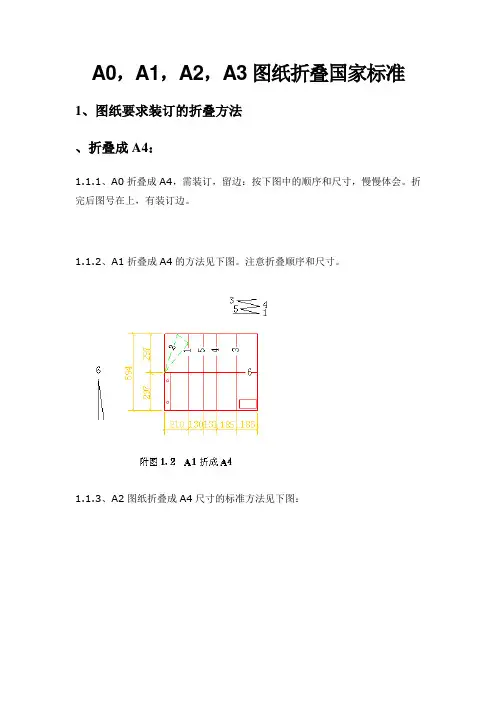

A0，A1，A2，A3图纸折叠国家标准1、图纸要求装订的折叠方法
、折叠成A4：
1.1.1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。
折完后图号在上，有装订边。
1.1.2、A1折叠成A4的方法见下图。
注意折叠顺序和尺寸。
1.1.3、A2图纸折叠成A4尺寸的标准方法见下图：
1.1.4、A3图纸折叠成A4大小的标准成方法：
改为135 110 175 好点
、折叠成A3
1.2.1、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
2、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。
、A1折叠成A4的方法见下图。
注意折叠顺序和尺寸。
、A2图纸折叠成A4尺寸的标准方法见下图：
、A3图纸折叠成A4大小的标准成方法：。
A0，A1，A2，A3图纸折叠国家标准1、图纸要求装订的折叠方法
1.1、折叠成A4：
1.1.1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。
折完后图号在上，有装订边。
1.1.2、A1折叠成A4的方法见下图。
注意折叠顺序和尺寸。
1.1.3、A2图纸折叠成A4尺寸的标准方法见下图：
1.1.4、A3图纸折叠成A4大小的标准成方法：
改为 135 110 175 好点
1.2、折叠成A3
1.2.1、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
2、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
2.1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。
2.2、A1折叠成A4的方法见下图。
注意折叠顺序和尺寸。
2.3、A2图纸折叠成A4尺寸的标准方法见下图：
2.4、A3图纸折叠成A4大小的标准成方法：
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
