机械制图图框标准机械制图图框是机械工程制图中的重要组成部分，它规定了图纸的格式、内容和标注，对于正确、清晰地表达设计意图至关重要。
因此，制定机械制图图框标准对于提高制图质量、统一图纸格式具有重要意义。
下面将就机械制图图框标准进行详细介绍。
首先，机械制图图框标准应符合国家标准和行业规范的要求，包括图框的尺寸、线型、标注等内容。
图框的尺寸应根据图纸的规格进行设计，一般情况下，A4、A3、A2、A1、A0等规格的图纸应分别设计相应大小的图框。
而线型和标注则应符合国家标准规定，例如线型的粗细、虚实线的使用、标注文字的大小和位置等都有明确的规定，制图人员应严格按照标准进行设计。
其次，机械制图图框标准应包含必要的信息内容，如图纸名称、图号、比例尺、设计人员、审核人员、日期等。
这些信息对于图纸的识别和管理非常重要，能够确保图纸的准确性和可追溯性。
同时，图框中还应包含必要的辅助线，如中心线、对称线、基准线等，以便于后续的图纸绘制和阅读。
另外，机械制图图框标准还应规定图框的布局和内容，如标题栏、图框边框、图框中的内容等。
标题栏应包括图纸名称、图号、比例尺等信息，而图框边框应包括图框线、折叠线、图框折叠标注等内容。
图框中的内容应包括零件图、装配图、工艺图等，根据实际需要进行布局和标注。
最后，机械制图图框标准还应包括图框的打印和存档要求，如打印纸张的选择、打印比例尺的设置、图纸的存档方式等。
这些要求能够确保图纸的打印质量和长期保存，对于后续的使用和管理具有重要意义。
总之，机械制图图框标准是机械工程制图中不可或缺的一部分，它对于规范图纸格式、提高制图质量具有重要意义。
因此，制定合理、科学的机械制图图框标准对于推动机械工程制图的规范化和标准化具有重要意义，值得我们深入研究和探讨。
a3图纸标准图框尺寸A3图纸标准图框尺寸。
A3图纸是工程设计中常用的图纸规格之一，其标准图框尺寸对于图纸的规范化和统一化起着至关重要的作用。
正确的图框尺寸不仅可以提高图纸的美观度，更能够准确表达设计意图，方便工程施工和管理。
因此，了解A3图纸标准图框尺寸是每一位工程设计人员都应该掌握的基本知识。
A3图纸标准图框尺寸的确定是按照国家标准GB/T 1.1-2009《建筑工程图样》进行规定的。
根据该标准，A3图纸的实际绘图尺寸为420mm×297mm，图幅尺寸为426mm×303mm。
在A3图纸上，标准图框的位置和尺寸也是有严格规定的，这些规定旨在使图纸的内容布局合理、工整，方便工程人员使用和保存。
标准图框的设置对于A3图纸的规范化起着至关重要的作用。
标准图框一般包括图框线、注释框、图框标题等内容。
图框线是图框的边界线，用于界定图纸的范围和尺寸。
注释框用于填写图纸的相关信息，如图号、图名、比例、日期、设计人员等。
图框标题则是用于表明图纸的性质和用途，如总平面图、立面图、剖面图等。
这些内容的设置需要严格按照国家标准进行，以确保图纸的规范化和统一化。
在A3图纸上，标准图框的位置和尺寸也是有严格规定的。
一般来说，图框线距图幅的边缘应该有一定的距离，以便于图纸的装订和保护。
注释框和图框标题的位置也有详细的规定，以保证图纸的整体美观和工程使用的便利性。
除了上述内容之外，A3图纸标准图框尺寸还包括了图框线的粗细、注释框和图框标题的字体和字号等细节内容。
这些细节内容的规定同样是为了使图纸的整体效果更佳，更具规范性和统一性。
总之，A3图纸标准图框尺寸的准确把握对于工程设计人员来说至关重要。
只有严格按照国家标准进行设置，才能够保证图纸的规范化和统一化，提高工程设计的质量和效率。
希望每一位工程设计人员都能够重视A3图纸标准图框尺寸的规定，做好图纸的规范化设计工作，为工程建设提供优质的图纸支持。
cad制图标准，图框的问题图框有国家标准！.幅面图纸的幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框尺寸应符合表3.1.1的规定和图3.1.19a、b的格式。
从表中可以看出，A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，其余类推。
表中代号的意义见图3.1.19所示。
同一项工程的图纸，不宜多于两种幅面。
以短边作垂直边的图纸称为横式幅面(图3.1.19a)，以短边作为水平边的称为立式幅面(图3.1.19b)。
一般A0～A3图纸宜用横式。
图纸短边不得加长，长边可以加长，但加长的尺寸必须按照国标GBJl--86的规定。
图纸的标题栏(简称图标)和会签栏的位置、尺寸和内容如图3.1.19、图3.1.20和图3.1.21所示。
涉外工程的图标应在内容下方附加译文，设计单位名称应加“中华人民共和国”字样。
2.图线画在图纸上的线条统称图线。
图线有粗、中、细之分。
各类线型、宽度、用途如表3.1.2所示。
每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b 。
b值可从以下的线宽系列中选取，即0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b值为0.35～1mm。
决定b值之后，例如1.4mm，则粗线的宽度按表3.1.2的规定应为b，即1.4mm；中线的宽度为0.5b，即0.7mm；细线的宽度为0.25b，即0.35mm。
每一组粗、中、细线的宽度，如1.4、0.7、0.35，称为线宽组。
图纸的图框线、标题栏线和会签栏线可采用表3.1.3所示的线宽。
机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1）图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用表1所规定的基本幅面。
必要时，也允许加长幅面表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。

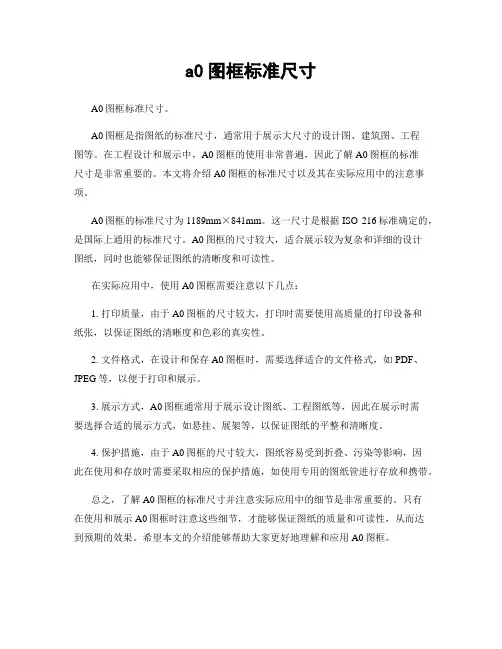

a0图框标准尺寸
A0图框标准尺寸。
A0图框是指图纸的标准尺寸，通常用于展示大尺寸的设计图、建筑图、工程
图等。
在工程设计和展示中，A0图框的使用非常普遍，因此了解A0图框的标准
尺寸是非常重要的。
本文将介绍A0图框的标准尺寸以及其在实际应用中的注意事项。
A0图框的标准尺寸为1189mm×841mm。
这一尺寸是根据ISO 216标准确定的，是国际上通用的标准尺寸。
A0图框的尺寸较大，适合展示较为复杂和详细的设计
图纸，同时也能够保证图纸的清晰度和可读性。
在实际应用中，使用A0图框需要注意以下几点：
1. 打印质量，由于A0图框的尺寸较大，打印时需要使用高质量的打印设备和
纸张，以保证图纸的清晰度和色彩的真实性。
2. 文件格式，在设计和保存A0图框时，需要选择适合的文件格式，如PDF、JPEG等，以便于打印和展示。
3. 展示方式，A0图框通常用于展示设计图纸、工程图纸等，因此在展示时需
要选择合适的展示方式，如悬挂、展架等，以保证图纸的平整和清晰度。
4. 保护措施，由于A0图框的尺寸较大，图纸容易受到折叠、污染等影响，因
此在使用和存放时需要采取相应的保护措施，如使用专用的图纸管进行存放和携带。
总之，了解A0图框的标准尺寸并注意实际应用中的细节是非常重要的。
只有
在使用和展示A0图框时注意这些细节，才能够保证图纸的质量和可读性，从而达
到预期的效果。
希望本文的介绍能够帮助大家更好地理解和应用A0图框。
建筑方案制图标准建筑方案制图是建筑设计中的重要环节，它通过绘制平面图、立面图、剖面图等图纸，将设计师的构思转化为具体的图形，使其更加直观和可理解。
因此，建筑方案制图的标准是确保设计方案质量和沟通效果的关键。
一、图纸布局标准：1. 图框：图纸的最外围部分应设置图框，图框应包括项目名称、项目地址、绘图日期、图纸编号等基本信息，以方便查阅和识别。
2. 纸张大小：常见的建筑方案图纸使用A0、A1、A2等大小纸张，可以根据实际需要进行选择，保证图纸清晰、易读。
3. 图幅尺度：图纸上应注明图幅尺度，如1:100、1:200等，以便读者了解图纸上图形的比例关系。
二、图形元素标准：1. 线型标准：图纸上的线条应使用相应的线型标准，如实线表示实墙，虚线表示隔墙等，以区分不同部位的功能和性质。
2. 标注标准：图纸上的标注应清晰可读，字体应规范统一，大小适中，以方便读者查阅和理解。
3. 图形符号标准：图纸上的图形符号应使用相应的标准，如门窗符号、设备符号等，以传达设计意图和信息。
三、图纸内容标准：1. 平面图：平面图应包括建筑的布局和空间分配，清晰地表示各个功能区域、房间等，以便读者理解建筑的整体布局和功能分区。
2. 立面图：立面图应清晰地表示建筑外立面的形象、材料、窗户、门等要素，以展示建筑的风格和外观表现。
3. 剖面图：剖面图应清晰地表达建筑的空间结构、高度、楼层等主要要素，以展示建筑内部空间的构成和特点。
四、图纸标注标准：1. 尺寸标注：图纸上的尺寸标注应清晰可读，尺寸线与测量结果之间的距离应适中，尺寸数值应正对尺寸线，以便读者准确地获取尺寸信息。
2. 标明材质和材料：图纸上应注明建筑各个部位的材质和材料，以便读者了解建筑的材质特点和施工要求。
3. 标注其他关键信息：根据实际需要，图纸上可以标注建筑的高度、面积等关键信息，以便读者更好地了解建筑的特点和性能。
综上所述，建筑方案制图标准的制定对于建筑设计具有重要的意义。
cad图纸标准图框CAD图纸标准图框。
CAD图纸标准图框是CAD绘图中非常重要的一部分，它规定了图纸的格式、标注、图框、图例等内容，对于规范绘图、提高绘图效率具有重要意义。
本文将介绍CAD图纸标准图框的相关内容，希望能够对大家的CAD绘图工作有所帮助。
一、CAD图纸标准图框的作用。
CAD图纸标准图框是CAD绘图中的一个重要组成部分，它规定了图纸的格式、标注、图框、图例等内容。
通过使用标准图框，可以使绘制的图纸在格式上保持一致，便于归档和查阅。
同时，标准图框中包含了常用的标注和图例，可以提高绘图效率，减少重复工作，保证绘图质量。
二、CAD图纸标准图框的设计要求。
1. 尺寸规范，CAD图纸标准图框的尺寸应符合国家标准，一般情况下，A0、A1、A2、A3、A4等纸张规格都需要设计相应的标准图框。
在设计图框时，要考虑到实际打印纸张的尺寸，保证图纸可以完整打印出来。
2. 标注要求，标准图框中应包含图纸的名称、图号、比例、日期、设计者、审核者、审定者等标注内容。
这些标注内容对于图纸的识别和管理非常重要，要求标注清晰、规范、易于理解。
3. 图框设置，图框是标准图框的重要组成部分，它规定了图纸的边界和保留区域。
图框的设置要考虑到实际绘图需求，保证图纸内容不会因为图框的设置而受到限制。
4. 图例设计，标准图框中的图例是对图纸中常用符号和图形的说明，要求图例设计清晰、简洁、易于理解，可以减少绘图过程中的歧义和误解。
三、CAD图纸标准图框的绘制方法。
1. 根据纸张规格选择相应的标准图框模板，一般CAD软件中都提供了常见纸张规格的标准图框模板，可以直接调用使用。
2. 在标准图框模板的基础上，根据实际需要修改图框的尺寸和设置标注内容，保证符合实际绘图需求。
3. 设计图框时，要考虑到图纸的装订和折叠，保证图框的设置不会影响到图纸的使用。
4. 在设计图框的过程中，要注意保持图框的整洁和美观，避免出现混乱和杂乱的情况。
四、CAD图纸标准图框的应用注意事项。

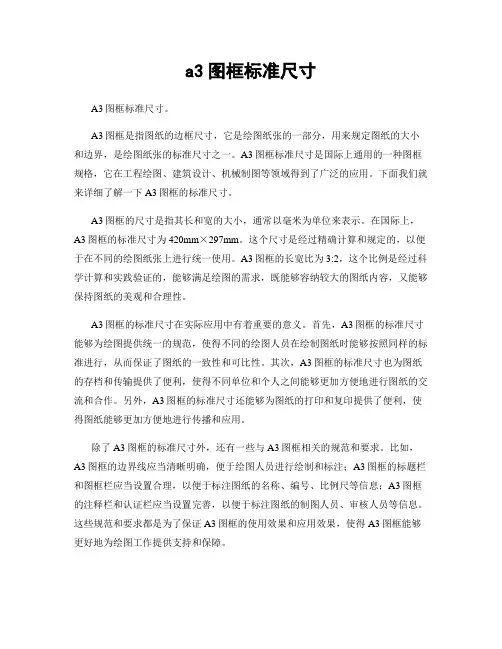

a3图框标准尺寸A3图框标准尺寸。
A3图框是指图纸的边框尺寸，它是绘图纸张的一部分，用来规定图纸的大小和边界，是绘图纸张的标准尺寸之一。
A3图框标准尺寸是国际上通用的一种图框规格，它在工程绘图、建筑设计、机械制图等领域得到了广泛的应用。
下面我们就来详细了解一下A3图框的标准尺寸。
A3图框的尺寸是指其长和宽的大小，通常以毫米为单位来表示。
在国际上，A3图框的标准尺寸为420mm×297mm。
这个尺寸是经过精确计算和规定的，以便于在不同的绘图纸张上进行统一使用。
A3图框的长宽比为3:2，这个比例是经过科学计算和实践验证的，能够满足绘图的需求，既能够容纳较大的图纸内容，又能够保持图纸的美观和合理性。
A3图框的标准尺寸在实际应用中有着重要的意义。
首先，A3图框的标准尺寸能够为绘图提供统一的规范，使得不同的绘图人员在绘制图纸时能够按照同样的标准进行，从而保证了图纸的一致性和可比性。
其次，A3图框的标准尺寸也为图纸的存档和传输提供了便利，使得不同单位和个人之间能够更加方便地进行图纸的交流和合作。
另外，A3图框的标准尺寸还能够为图纸的打印和复印提供了便利，使得图纸能够更加方便地进行传播和应用。
除了A3图框的标准尺寸外，还有一些与A3图框相关的规范和要求。
比如，A3图框的边界线应当清晰明确，便于绘图人员进行绘制和标注；A3图框的标题栏和图框栏应当设置合理，以便于标注图纸的名称、编号、比例尺等信息；A3图框的注释栏和认证栏应当设置完善，以便于标注图纸的制图人员、审核人员等信息。
这些规范和要求都是为了保证A3图框的使用效果和应用效果，使得A3图框能够更好地为绘图工作提供支持和保障。
总的来说，A3图框的标准尺寸是国际上通用的一种图框规格，它在工程绘图、建筑设计、机械制图等领域得到了广泛的应用。
A3图框的标准尺寸为420mm×297mm，长宽比为3:2，这个尺寸和比例是经过科学计算和实践验证的，能够满足绘图的需求。
绘图标准一、总体要求1、图纸布局合理、美观、清晰、紧凑。
2、图纸使用统一标准符号，标注、文字、数字等样式统一。
3、图纸符合实际，准确无误，能够起到指导生产作用。
二、具体要求(一)图纸幅面要求1、在图纸上必须用粗实线画出图框，格式分为不留装订边和留有装订边两种。
图框格式如图1-1、1-2、1-3、1-4所示图1-1 不留装订边的图纸图框格式一图1-2不留装订边的图纸图框格式二图1-1 留装订边的图纸图框格式一图1-2 留装订边的图纸图框格式二2、图框尺寸，应符合表1-1的规定。
特殊情况时可将表1-1中图纸长、宽边都可加长。
加长部分应为原边长的1/8及其整数倍数。
表1-1 图框尺寸（mm）(二)图纸标题栏标准1、图纸必须设有标题栏，以表明该图纸名称、设计日期、设计者和各级审核者等。
标题栏应位于图纸右下角，特殊情况时可位于图纸右上角。
2、标准标题栏必须具备更改区、签字区、名称及代号区等部分，格式符合规范要求，并作为统一标识不得修改。
3、标题栏的外框用粗实线画出，分栏线用细实线画出，标题栏中的文字方向为看图方向。
4、图纸标题栏均宜采用下图格式，见图2-1所示。
图2-1 图纸标题栏格式(三)标注标准1、尺寸标注①图纸上的尺寸数字，规定以毫米或米为单位，（在1∶50～1∶500比例的图纸上采用毫米为单位，在1∶1000～1∶10000比例的图纸上采用米为单位）。
如不按照上述规定时，则必须在各尺寸数字右边回流所采用计量单位，同时在图纸附注中均应注明单位。
②图纸的尺寸应以标注的尺寸数值为准，同一尺寸一般只标注一次，并应标注在表示该结构最清晰的图形上；对表达设计意图没有意义的尺寸，不应标注。
③尺寸线与尺寸界线应用细实线绘制。
尺寸线起止符号可用箭头、圆点、短斜线绘制，见图3-1。
同一张工程图中，一般宜采用一种起止符号形式，当采用箭头位置不够时，可用圆点或斜线代替。
半径、直径、角度和弧度的尺寸起止符宜用箭头表示。
图3-1 尺寸标注画法（一）④水平尺寸线数字应标注在尺寸线的上方中部，垂直方向尺寸线数字应标在尺寸线的左侧中部，当尺寸线较密时，最外边的尺寸数字可标于尺寸线外侧，中部尺寸数字可将相邻的数字标注于尺寸线的上下或左右两边，见图3-2。
a3图纸标准图框尺寸A3图纸标准图框尺寸。
A3图纸是工程绘图中常见的一种规格，其标准图框尺寸对于工程设计和绘图具有重要的指导意义。
正确的图框尺寸设置不仅可以提高图纸的美观度，还可以规范绘图过程，方便后续的审阅和归档工作。
因此，掌握A3图纸标准图框尺寸是每一位工程绘图人员必备的基本技能之一。
首先，我们来看A3图纸的实际尺寸。
A3图纸的尺寸为420mm×297mm，这是国际上通用的规格标准。
在进行图框设计时，需要根据这一实际尺寸来确定各个部分的大小和位置，以确保图纸的整体比例协调一致。
在绘制A3图纸的图框时，一般需要考虑以下几个方面的尺寸设置：1. 上边距和下边距，通常情况下，A3图纸的上边距和下边距都设置为25mm左右，这样可以保证图纸内容与纸张边缘之间有足够的空白区域，既方便装订，又能保护图纸内容不被破坏。
2. 左边距和右边距，A3图纸的左边距和右边距一般也设置为25mm左右，这样可以保证图框与图纸内容之间有足够的间隙，使整个图纸看起来更加整洁美观。
3. 图框线宽度，图框线一般设置为0.5mm左右，这样可以使图框线清晰可见，但又不会显得过于粗细不匀。
4. 标题栏和图例，在A3图纸的图框设计中，标题栏和图例的位置和尺寸也需要合理设置，以便于工程人员快速准确地获取图纸信息。
总的来说，A3图纸标准图框尺寸的设计需要考虑实际绘图需求和美观度的统一。
合理的图框尺寸设置可以提高工程图纸的质量，方便工程人员进行后续的使用和管理工作。
除了上述提到的基本要素外，根据具体的绘图要求，A3图纸的图框设计还可能涉及到其他方面的尺寸设置，比如注释框、尺寸标注、比例尺等。
在实际操作中，需要根据具体情况进行灵活设置，以满足实际绘图的需要。
需要特别强调的是，在进行A3图纸标准图框尺寸设计时，应该尽量避免过分复杂和繁琐的设计，保持简洁明了才是最重要的。
合理的图框尺寸设置不仅可以提高绘图效率，还可以减少出错的可能性，从而提高工作效果。
图框国家标准cad制图标准，图框的问题图框有国家标准！.幅面图纸的幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框尺寸应符合表3.1.1的规定和图3.1.19a、b的格式。
从表中可以看出，A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，其余类推。
表中代号的意义见图3.1.19所示。
同一项工程的图纸，不宜多于两种幅面。
以短边作垂直边的图纸称为横式幅面(图3.1.19a)，以短边作为水平边的称为立式幅面(图3.1.19b)。
一般A0～A3图纸宜用横式。
图纸短边不得加长，长边可以加长，但加长的尺寸必须按照国标GBJl--86的规定。
图纸的标题栏(简称图标)和会签栏的位置、尺寸和内容如图3.1.19、图3.1.20和图3.1.21所示。
涉外工程的图标应在内容下方附加译文，设计单位名称应加“中华人民共和国”字样。
2.图线画在图纸上的线条统称图线。
图线有粗、中、细之分。
各类线型、宽度、用途如表3.1.2所示。
每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b 。
b值可从以下的线宽系列中选取，即0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b值为0.35～1mm。
决定b值之后，例如1.4mm，则粗线的宽度按表3.1.2的规定应为b，即1.4mm；中线的宽度为0.5b，即0.7mm；细线的宽度为0.25b，即0.35mm。
每一组粗、中、细线的宽度，如1.4、0.7、0.35，称为线宽组。
图纸的图框线、标题栏线和会签栏线可采用表3.1.3所示的线宽。
机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1）图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用表1所规定的基本幅面。
必要时，也允许加长幅面表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
1.1 图纸幅面及格式（GB/T 14689-1993）其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。
图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。
1.1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用下表中规定的基本幅面。
1.1.2 图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。
1.1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图所示。
标题栏的位置应位于图纸的右下角1.1.5 图幅分区(1) 必要时，可以用细实线在图纸周边内画出分区，如下图所示。
(2) 图幅分区数目按图样的复杂程度确定，但必须取偶数。
每一分区的长度应在25～75mm之间选择。
(3) 分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用直体大写拉丁字母从上到下顺序编写；沿水平方向用直体阿拉伯数字从左到右顺序编写。
当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。
拉丁字母和阿拉伯数字的位置应尽量靠近图框线。
1.1图纸幅面及格式(GB/T 14689-1993 )幅面代号A0A1A2A3A4尺寸EXE841X1183594X&41430X594297X420210X297 Q105Q.25&20101.1.1图纸幅面尺寸和代号髄代号A3X3A3X4MX3A4X4A4X5尺寸FXA420X391420X1189297X63C297X341297X1051師代号尺寸号皿幅回代号尺寸B^LAOX21189X1SB2A3X5420X1486| AOX3118SX 2523A3X6^20X1733 ALX3341 X1783ASX7 d 20X2080ALX4S41X237B A4Xg2C7X1261| A9X3S04X12S1257X1471 A2X4504X1632A4XS2S7X1682A2X 5504X2102A4X92S7X18921.1.2图框格式图纸上必须用粗实线画出图框，其格式如图3所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2X3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3X4的图框尺寸，按A2的图框尺寸确定，即e为10 (或c为10 )。
M2(a) ⑹ 3 (d)巾牯住仍1("汕72T2乍£$ E i 4r'0 -ft点動1■Qb (眉(魏(钿)8* 2i 1fc«i»55II $哉-(a #I勺址*II J2_121612防5(?1.1.3标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1) 标题栏的格式和尺寸按GB/T 10609.1-1989 的规定，如图所示。
1、标题栏必须采用5个签字栏：分别是：设计、校对、审核、标准审查、批准。
每张图纸必须有标题栏，并且，必须使用标准大小的标题栏。
（180 mm ×52 mm）。
2、明细表：明细表包含6个内容：序号、（零件）代号、（零件）名称、材料、数量、备注。
他们的宽度分别为：8mm、48 mm、50 mm、46 mm、8 mm、20 mm（共180 mm）。
3、零部件数量的表示：在标题栏的右边部位的“数量”栏中填写该零件在本产品中的数量。
4、材料的填写：对零件：在标题栏中间下方的空白栏中填写；对组合或部件：在明细表中的“材料”栏中填写。
材料的填写方法：1、通用写法：钢板（或圆钢、或焊接钢管、或焊接矩管等*）型材规格尺寸—GB/T××××—××××牌号—GB/T××××—×××ד* ”的说明：在材料填写中，这个部分的种类包括：热轧钢板、冷轧钢板、钢带、热轧圆钢、冷轧圆钢、钢丝、热轧方钢、冷轧方钢、热轧扁钢、冷轧扁钢、焊管、无缝钢管、方管、矩管、锻钢、铸钢、铸铁、球墨铸铁、铸铝、锻铝、挤制铝合金管、挤制铝型材等。
2、例子：牌号：普通碳素结构钢Q235、冷轧钢板、厚度2 mm。
钢板厚度尺寸—GB/T708-1988牌号—GB/T700-1988= 钢板2.0—GB/T708-1988Q235—GB/T700-1988材料的牌号及对应的标准号和型材的标准号参见《材料选择培训资料》。
对橡胶、塑料和玻璃钢等复合材料，如果确实不知道相应的标准号，则只在明细表的“材料”栏中填写该非金属材料的英文代号（如PP、PA6等），若确实查不到英文代号，可以在“材料“栏中填写汉语材料名称（如“聚甲醛”等）。
在明细表中，只有标准件的“材料”栏中不用填写相关。
型材规格的填写：圆钢：φ**（外径）；无缝圆形钢管：φ**（外径）×厚度；焊接圆形钢管：φ**（外径）×厚度钢板： **（厚度）；方钢 **（边长）×**（边长）；扁钢： **（宽度）×**（高度）；无缝矩形钢管： **（宽度）×**（高度）×**（厚度）；焊接矩形钢管 **（宽度）×**（高度）×**（厚度）；无缝椭圆钢管： **（长边）×**（短边）×**（厚度）；焊接椭圆钢管： **（长边）×**（短边）×**（厚度）；角钢： **（长边）×**（短边）×**（厚度）；注意：不锈钢型材规格执行的标准与普通钢材完全相同。
