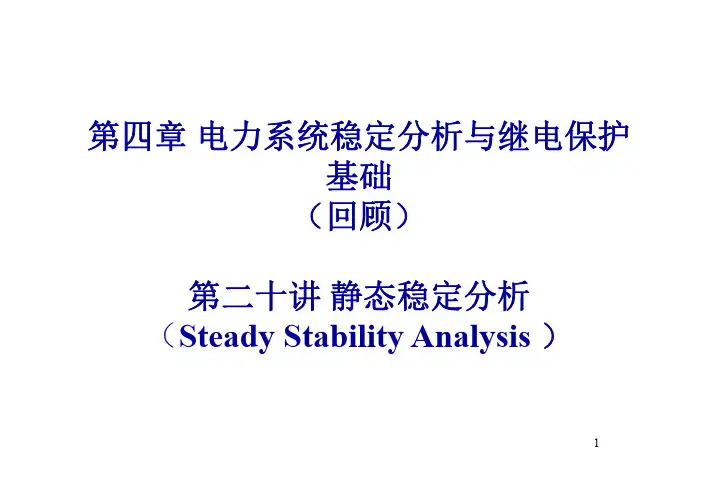

(8.2.1)--静态稳定分析

2023年设备监理师《设备工程质量管理与检验》模拟试卷一［单选题］1用来产生原因的工具不是的有()A.亲和图B.头脑风暴C.鱼骨图D.控制图［单选题］2.第一张控制图诞生于1924年5月16日，(江南博哥)0创建了过程控制理论。

A.哈林顿B.休哈特C.戴明D.朱兰［单选题］3.八项质量管理原则是GB/TI9000.质量管理体系标准的()A.附加条件B.理论基础C.重点要求D核心内容［单选题］4.质量数据的收集方法中，随机抽样检验的方法中包括()。

A.分层随机抽样B.等距抽样C.成组抽样D.整群抽样［单选题］5.根据《质量管理体系基础和术语》GB/T19000-2016,施工企业开展质量管理和质量保证的基础是0。

A.质量体系文件B.质量手册C.程序文件D.质量计划［单选题］6.一般以工序为研究对象，为分析、预测施工过程是否处于稳定状态而抽取的质量数据称为()。

A.计量数据B.计数数据C.验收用数据D.控制用数据［单选题］7.质量检验最重要、最基本的功能是()。

A.预防功能B.把关功能C.鉴别功能D.报告功能［单选题］8.在QC小组活动中，下列选项不属于QC老七种工具的是()。

A.网络图B.控制图C.排列图D.散布图［单选题］9.完整的检验活动，除完成测量、检查、试验、度量外，还应对是否满足规定要求的情况进行()。

A.标识B.判定C.比较D.报告［单选题］10.当组织声称符合GB/T19001-2016标准时，以下说法正确的是0。

A.任何情况下，GB/T19001-2016标准的所有要求均须符合B.组织可确定不适用要求，所确定的不适用要求不影响组织确保其产品和服务的符合性及增加顾客满意的能力或责任C.组织确定的不适用要求仅限于第8章，否则不能声称符合GB/T19001-2016标准D.B+C［单选题］∏.在规定条件下，由具有一定的仪器不确定度的测量仪器或测量系统能够测量出的一组同类量的量值称为0。

A.标称范围B.测量区间C.示值范围［单选题］12.广义的质量概念，就是产品质量和()的总和。

电子测量与仪器第八章 频率域测量频谱分析仪
2023/5/16
电子测量与仪器第八章频率域测量频 谱分析仪
•8.1 频率域测量概述
一、频域测量的任务： 两大任务：
１、线性系统频率特性测量： 集总参数、分布参数；准静态系统(低频、高频、
微波)；不同的波段，用不同的仪器： 高频段(30-300MHz)：扫频仪 微波段(300M-300GHz)：网络分析仪 (非绝对分法)
相位信息。适用于连续信号和周期信号的频谱测量。 扫频式分析：使分析滤波器的频率响应在频率轴上 扫描。 差频式分析（外差式分析）：利用超外差接收机的 原理，将频率可变的扫频信号与被分析信号进行差 频，再对所得的固定频率信号进行测量分析，由此 依次获得被测信号不同频率成分的幅度信息。这是 模拟式频谱仪最常采用的方法。
电子测量与仪器第八章频率域测量频 谱分析仪
•二、顺序滤波式频谱仪
也这叫种档方级法滤简波单频易谱行仪，，但由在多频个带通较带宽互或相较衔高接频的段 带 的情通况滤下波需器要和大共量用滤检波波器器，构仪成器。体用积多过个大频；率由固于定通带且 相 窄，邻的分窄辨带力带和通灵滤敏波度器都阵不列是来很区高分。被一测般信用号于的低各频种段频的
• 滤波器响应时间（建立时间） 信号从加到滤波器输入端到获得稳定输出所需的
时间。通常用达到稳幅幅度的90％所需的时间TR来 表述，它与绝对带宽B成反比：TR∝1/B。
宽带滤波器的响应时间短，测量速度快；窄带滤 波器建立时间较长，但频率分辨率更高、信噪比好。 响应时间限制了频谱仪的扫描分析速度，影响实时频 谱分析的实现。
III：150~300MHz，由II倍频得到
电子测量与仪器第八章频率域测量频 谱分析仪
一、外差式频谱仪的组成 主要包括输入通道、混频电路、中频处理 电路、检波和视频滤波等部分。

2001年10月1日
ANSYS培训教程 – 版本 5.5 – XJTU MSSV By: Haich Gao (011001)
Intro-11
Exercise 2001年10月1日 ANSYS培训教程 – 版本 5.5 – XJTU MSSV By: Haich Gao (011001)
Intro-12
2001年10月1日
ANSYS培训教程 – 版本 5.5 – XJTU MSSV By: Haich Gao (011001)
Intro-25
练习
Exercise
2001年10月1日
ANSYS培训教程 – 版本 5.5 – XJTU MSSV By: Haich Gao (011001)
Intro-26
练习
A. 选 择 Pan-Zoom-Rotate 按 钮 。 会 出 现 PanZoom-Rotate 对话框。
2001年10月1日
ANSYS培训教程 – 版本 5.5 – XJTU MSSV By: Haich Gao (011001)
Intro-13
练习
B. 通过Panning, zooming和 rotating操作彻底检 查模型 。练习使用光源选项。 C.完成后将模型返回到Oblique 。保留Pan-ZoomRotate控制菜单供后面练习使用。 [见下页图]
2001年10月1日
ANSYS培训教程 – 版本 5.5 – XJTU MSSV By: Haich Gao (011001)
Intro-22
练习
E. 点击Pan-Zoom-Rotate 按钮(如果它没有被激活的话)并且将图 形旋转到图中近似位置。
Exercise 2001年10月1日 ANSYS培训教程 – 版本 5.5 – XJTU MSSV By: Haich Gao (011001)

第八章 脉冲波形的产生与整形在数字电路或系统中，常常需要各种脉冲波形，例如时钟脉冲、控制过程的定时信号等。

这些脉冲波形的获取，通常采用两种方法：一种是利用脉冲信号产生器直接产生；另一种则是通过对已有信号进行变换，使之满足系统的要求。

本章以中规模集成电路555定时器为典型电路，主要讨论555定时器构成的施密特触发器、单稳态触发器、多谐振荡器以及555定时器的典型应用。

8.1 集成555定时器555定时器是一种多用途的单片中规模集成电路。

该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器。

因而在波形的产生与变换、测量与控制、家用电器和电子玩具等许多领域中都得到了广泛的应用。

目前生产的定时器有双极型和CMOS 两种类型，其型号分别有NE555（或5G555）和C7555等多种。

通常，双极型产品型号最后的三位数码都是555，CMOS 产品型号的最后四位数码都是7555，它们的结构、工作原理以及外部引脚排列基本相同。

一般双极型定时器具有较大的驱动能力，而CMOS 定时电路具有低功耗、输入阻抗高等优点。

555定时器工作的电源电压很宽，并可承受较大的负载电流。

双极型定时器电源电压范围为5～16V ，最大负载电流可达200mA ；CMOS 定时器电源电压变化范围为3～18V ，最大负载电流在4mA 以下。

一． 555定时器的电路结构与工作原理 1．555定时器内部结构：（1）由三个阻值为5k Ω的电阻组成的分压器； （2）两个电压比较器C 1和C 2：v +＞v －，v o =1； v +＜v －，v o =0。

（3）基本RS 触发器；（4）放电三极管T 及缓冲器G 。

2．工作原理。

当5脚悬空时，比较器C 1和C 2的比较电压分别为cc V 32和cc V 31。

（1）当v I1>cc V 32，v I2>cc V 31时，比较器 C 1输出低电平，C 2输出高电平，基本RS 触发器被置0，放电三极管T 导通，输出端v O 为低电平。
