8 电力系统静态稳定分析

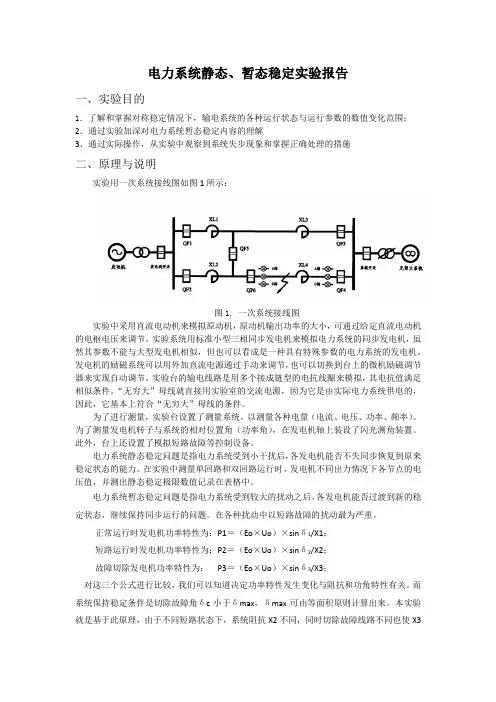

电力系统静态、暂态稳定实验报告一、实验目的1．了解和掌握对称稳定情况下，输电系统的各种运行状态与运行参数的数值变化范围；2．通过实验加深对电力系统暂态稳定内容的理解3．通过实际操作，从实验中观察到系统失步现象和掌握正确处理的措施二、原理与说明实验用一次系统接线图如图1所示：图1. 一次系统接线图实验中采用直流电动机来模拟原动机，原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。

实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似，但也可以看成是一种具有特殊参数的电力系统的发电机。

发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。

实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。

“无穷大”母线就直接用实验室的交流电源，因为它是由实际电力系统供电的，因此，它基本上符合“无穷大”母线的条件。

为了进行测量，实验台设置了测量系统，以测量各种电量（电流、电压、功率、频率）。

为了测量发电机转子与系统的相对位置角（功率角），在发电机轴上装设了闪光测角装置。

此外，台上还设置了模拟短路故障等控制设备。

电力系统静态稳定问题是指电力系统受到小干扰后，各发电机能否不失同步恢复到原来稳定状态的能力。

在实验中测量单回路和双回路运行时，发电机不同出力情况下各节点的电压值，并测出静态稳定极限数值记录在表格中。

电力系统暂态稳定问题是指电力系统受到较大的扰动之后，各发电机能否过渡到新的稳定状态，继续保持同步运行的问题。

在各种扰动中以短路故障的扰动最为严重。

正常运行时发电机功率特性为：P1＝（Eo×Uo）×sinδ1/X1；短路运行时发电机功率特性为：P2＝（Eo×Uo）×sinδ2/X2；故障切除发电机功率特性为：P3＝（Eo×Uo）×sinδ3/X3；对这三个公式进行比较，我们可以知道决定功率特性发生变化与阻抗和功角特性有关。

电力系统静态稳定性分析随着工业发展和人口增长，电力的需求量也在不断增加。

电力系统是现代工业运转的重要基础之一，它负责将发电厂发电的电能传送到各个用电点。

因此，电力系统的稳定性对社会和经济发展具有重要意义。

电力系统的稳定性是指在发生一定干扰（如电力负荷突然变化或电源故障）后，系统能够迅速恢复到稳态，并保持稳态运行的能力。

电力系统的稳定性主要涉及两个方面：动态稳定和静态稳定。

动态稳定主要研究系统在失去平衡时的稳定情况，静态稳定则研究系统在变化工况下的稳定情况。

本文将重点介绍电力系统的静态稳定性分析。

电力系统的静态稳定性问题，主要关注系统中负荷和电源之间的平衡条件。

当负荷增加时，电源需要提供更多的电能以维持系统的运行，而电源的变动会对系统的电压、频率和功率因数等产生影响。

当这些影响超出系统的承受能力时，就会发生电力系统的失稳现象。

电力系统的静态稳定性问题可以通过一系列的分析方法得到解决。

其中最常用的是潮流计算法。

潮流计算法通过构建电力系统的节点潮流方程，求解系统中每个节点的电压、功率、功率因数等参数，以判断系统是否稳定。

计算结果会反映电力系统的状态，从而指导系统运行或规划。

另外一种常用的静态稳定性分析方法是灵敏度分析法。

灵敏度分析法是指在确定某个因素变化后，观察系统关键参数的变化程度及方向。

通过灵敏度分析，我们可以确定哪些系统参数是对电力系统稳定性影响最大的，进而对这些参数进行调节和优化，以提升系统的稳定性。

除了上述的静态稳定性分析方法，还有很多其他的方法，比如欠电压裕度分析法、故障树分析法、蒙特卡罗方法等。

不同的方法侧重不同的问题，可以相互印证，提高分析的准确度。

总之，电力系统的静态稳定性分析是电力系统运行和规划中必不可少的环节，只有做好了电力系统的静态稳定性分析，才能确保电力系统能够运行稳定，保障电力能源供应安全。

电力系统静态与动态稳定分析电力系统是现代社会中不可或缺的基础设施，它负责将发电厂产生的电能输送到各个终端用户，以满足人们对电能的需求。

为确保电力系统的可靠性和稳定性，静态与动态稳定分析是必不可少的工具和方法。

本文将详细介绍电力系统静态与动态稳定分析的概念、原理和重要性，以及相关的应用和挑战。

静态稳定分析是电力系统规划和运行的基础，其主要任务是评估潮流、负荷特性和无功电力补偿等因素对系统操作的影响。

在这种分析中，电力系统被视为一组不变的参数矩阵，其中包括节点导纳矩阵、线路阻抗和发电机实际输出等。

通过静态模型和算法，可以计算电压、功率和电流分布等运行参数，以确定电力系统是否满足稳定运行的要求。

静态稳定分析不仅可以帮助规划人员评估系统的可靠性和灵活性，还可以为电力系统操作人员提供重要的决策依据。

例如，在进行发电站的布局和设备配置时，静态稳定分析可以帮助确定最佳的电压调整策略和补偿装置配置，以实现电力系统的稳定运行。

此外，静态稳定分析还可以用于识别系统中存在的潜在问题，比如负荷过重、线路容量不足或变压器过载等，从而支持电力系统的改进和优化。

然而，电力系统的稳定性除了静态因素外，动态因素也起着重要的作用。

动态稳定是指电力系统在外界扰动（如故障或突然的负荷变化）下恢复到新的稳定工作点的能力。

动态稳定分析的目标是评估电力系统在发生故障时的动态响应，并确定是否存在潜在的稳定性问题。

为了实现这一目标，动态稳定分析采用了一系列复杂的模型、算法和仿真工具，以模拟电力系统中各个组件的动态行为，并评估系统的稳定性。

动态稳定分析在电力系统规划和运行中发挥着重要的作用。

它可以帮助规划人员评估系统的稳定性边界、选择合适的保护设备和控制策略，以应对不同的失灵情况。

在电力系统运行中，动态稳定分析可以提供及时的警报和控制建议，以防止系统进入不稳定状态，并减少发生事故的风险。

尽管电力系统静态与动态稳定分析在保证电力系统可靠性和稳定性方面起着关键作用，但面临着一些挑战。

电力系统静态稳定解释一、静态稳定定义静态稳定是指电力系统在没有任何外界干扰的情况下，依靠自身平衡机制保持正常运行的能力。

换句话说，电力系统在静态稳定状态下，能够自我调整并保持供需平衡，不发生持续的电压、频率或相位变化。

二、静态稳定分析静态稳定分析是评估电力系统静态稳定性的过程，主要关注电力系统在正常运行状态下的平衡和稳定性，分析方法包括时域分析、频域分析和最优控制等。

三、静态稳定评估静态稳定评估是对电力系统在特定条件下的静态稳定性进行量化评估的过程。

评估指标包括电压稳定性、频率稳定性、相位稳定性等。

评估方法包括基于模型的评估、基于仿真的评估和混合评估等。

四、静态稳定控制静态稳定控制是采取措施保持电力系统静态稳定性的过程。

控制措施包括无功补偿、负荷控制、发电机调节等。

目标是防止系统失稳，确保电力系统的正常运行。

五、静态稳定故障处理当电力系统发生静态稳定故障时，需要采取适当的措施进行处理。

处理措施包括紧急控制、故障隔离、重新配置等。

目标是尽快恢复系统的稳定运行，防止故障扩大。

六、静态稳定对电力系统的影响静态稳定性对电力系统的运行性能和可靠性有着重要影响。

稳定的电力系统能够保证电力供应的质量和连续性，避免电压崩溃、频率失常等问题。

同时，静态稳定性也直接关系到电力系统的安全和经济运行。

七、静态稳定与动态稳定的关系静态稳定和动态稳定是电力系统稳定性的两个重要方面。

静态稳定主要关注系统在稳态条件下的平衡和稳定性，而动态稳定则关注系统在受到扰动后的恢复和稳定能力。

两者相辅相成，共同决定电力系统的整体稳定性。

八、提高静态稳定的措施提高电力系统静态稳定性的措施包括:加强无功补偿和电压控制，优化电源和负荷的配置，提高设备的可靠性等。

此外，采用先进的调度和控制技术，如需求响应、储能技术等，也可以提高电力系统的静态稳定性。

九、静态稳定的监测与保护为了确保电力系统的静态稳定性，需要采取相应的监测和保护措施。

监测方法包括在线监测、离线监测和混合监测等，能够实时获取电力系统的运行状态信息。

电力系统静态稳定性分析摘要近几年，电力系统的规模日益增大，系统的稳定问题越来越严重地威胁着电网的安全稳定运行，对电力系统的静态稳定分析也成为一个十分重要的问题。

为提高和保证电力系统的稳定运行，本文主要阐述了电力系统静态稳定性的基本概念，对小干扰法的基本原理做了研究，并利用小干扰法对简单的单机电力系统进行了简要的分析。

且为了理解调节励磁对电力系统稳定性的影响，本文做了简要要研究，并以单机系统为实例，进行了简单地分析。

本文通过搜集相关资料，整理了保证和提高电力系统静态稳定性的措施。

关键词：电力系统，静态稳定，小干扰分析法 ,励磁调节ABSTRACTIn recent years, the scale of power system is increasing,so system stability problem is increasingly serious threat to the safe and stable operation of power grid,and power system static stability analysis has become a very important problem.In order to improve and ensure the stable operation of electric power system, this paper mainly expounds the basic concept of the static stability of power system,using the small disturbance method basic principle to do the research, and the use of small disturbance method for simple stand-alone power system undertook brief analysis. And in order to understand the regulation of excitation effects on the power system stability, this paper makes a brief to research, and single system as an example, undertook simple analysis.In this paper, by collecting relevant information, organize the guarantee and improve the power system static stability measures.Key words power system , static stability, small signal analysis method of excitation regulator目录摘要IABSTRACTII第1章绪论11.1 研究电力系统静态稳定性的目的以与原则11.2 本文采用的解决电力系统静态稳定性问题的方法11.3 课题研究的成果和意义1第2章电力系统静态稳定性简析22.1 电力系统的基本概念22.11电力系统的定义22.12电力系统的运行特点和要求22.2电力系统静态稳定性的基本概念22.21电力系统静态稳定性的定义22.22电力系统静态稳定性的分类32.23 电力系统静态稳定性的定性分析7第3章小扰动法分析简单系统的静态稳定性113.1 小扰动法基本原理113.2小扰动法分析简单电力系统静态稳定性12第四章调节励磁对电力系统静态稳定性的影响164.1 不连续调节励磁对静态稳定性的影响164.2 实例分析励磁调节对稳定性的影响17第5章提高电力系统静态稳定性的措施205.1提高静态稳定性的一般原则205.2 改善电力系统基本元件的特性和参数215.21 改善系统电抗215.22改善发电机与其励磁调节系统的特性215.23 采用直流输电225.3 采用附加装置提高电力系统的静态稳定性225.31 输电线路采用串联电容补偿225．32 励磁系统采用电力系统稳定器PSS 装置23 第6章结论24辞25参考文献26第1章 绪论1.1 研究电力系统静态稳定性的目的以与原则电力系统是一个复杂的大规模的非线性动态系统，其稳定性分析是是电力系统规划和运行的最重要也是最复杂的任务之一。

电力系统静态稳定电力系统静态稳定是指系统在受到外部扰动或负载变化时恢复到稳定工作状态所需的时长和稳定性的能力。

它是电力系统中重要的稳定性问题之一，对电网的保障和运行安全起着至关重要的作用。

随着电力系统规模的不断扩大和负荷的不断增加，电力系统静态稳定性的研究也逐步成为电力工程中的热点问题。

在现代化电力网络中，静态稳定性具有极高的重要性。

当系统处于不稳定状态时，电力网可能会发生瞬态过程，造成过电压、过流和电力设备的故障等问题，严重时还可能导致电网的崩溃。

因此，保证电力系统静态稳定性是电力系统运行的基础和保障。

电力系统的静态稳定性是指在负荷或外界干扰的情况下，系统重建平衡的能力。

系统的平衡直接受到负荷功率、发电功率和传输线路参数的影响。

如果系统负荷容量超过了电源容量，将容易导致电力系统的失稳。

失稳可能会导致电力设备和输电线路的过载，从而进一步导致系统的短路和停电。

电力系统的静态稳定性问题可以帮助工程师和运营商确定最佳的控制策略和拓扑结构，从而保证电力系统的稳定运行。

常见的控制策略包括开关容量调节和变压器分接头调节。

开关容量调节是一种在线调节负荷电流的技术。

变压器分接头调节是一种在线调节变压器的额定电压值以及调节传输线路的电感值的技术。

电力系统静态稳定性问题在建设电力系统时也应该被考虑。

例如，设计阶段就可以将稳定性因素纳入设计考虑，如选择适当的线路悬垂，采用高规格的低损耗的电力设备等。

总之，电力系统的静态稳定性是电力系统运行的基石和保障。

保证电力系统的静态稳定性需要多种策略的协同应用。

未来，随着电力系统的发展，静态稳定性问题将会成为电力工程中的重点研究领域，促进电力系统跨越发展。

电力系统的静态稳定性分析与改进研究一、引言电力系统是现代社会不可或缺的基础设施，它提供了人们所需的电力供应。

但是，随着能源需求的增长和系统复杂性的提升，电力系统的静态稳定性也面临着越来越大的挑战。

静态稳定性是指系统从扰动后恢复到稳定运行的能力，这是电力系统运行的基本要求。

本文将探讨电力系统的静态稳定性分析方法以及改进研究的相关内容。

二、静态稳定性分析静态稳定性分析是评估电力系统的抗扰动能力，以便在系统出现故障或异常情况时采取适当的措施来保障系统的稳定运行。

静态稳定性分析主要涉及以下几个方面：1. 潮流计算潮流计算是静态稳定性分析的基础，用于确定系统各节点的电压、功率和潮流分布情况。

通过潮流计算，可以评估系统中的潮流分布是否合理，并找出潮流过载和电压偏差等问题。

2. 负载流失稳定分析负载流失稳定分析是指在系统发生负载流失事件时，研究系统的稳定性。

一旦系统中的某个负载突然断开，将会导致系统频率下降，功率损失增加，甚至可能引发连锁故障。

负载流失稳定分析能够评估这种情况下系统的恢复能力。

3. 短路分析短路是电力系统中常见的故障，如果短路电流过大或持续时间过长，可能对系统稳定性造成影响。

因此，通过短路分析可以评估系统在短路事件发生时的稳定性表现，并寻找潜在的改进措施。

三、静态稳定性改进研究为了进一步提升电力系统的静态稳定性，研究者开展了许多相关研究。

以下是一些常见的改进方法：1. 灵敏度分析灵敏度分析是通过对系统参数的微小变化进行分析，评估这些变化对系统静态稳定性的影响。

通过灵敏度分析，可以确定系统中哪些参数对稳定性最为敏感，并采取相应的优化措施。

2. 功率系统稳定裕度功率系统稳定裕度是指系统在受到例行或非例行扰动时允许出现的最大变化量。

通过对系统稳定裕度的研究，可以确定系统的抗扰动能力，从而采取相应的措施进行改进。

3. 新能源的集成随着新能源的逐步普及和加入电力系统，对静态稳定性的要求也越来越高。

因为新能源具有不稳定性和随机性，会对系统的潮流、电压和频率等参数产生影响。

电力系统静态稳定性分析一、电力系统静态稳定性的概念静态稳定性是指电力系统在外部扰动（如大负荷突然失去或电网连锁故障等）下，维持基本工作状态的能力。

电力系统静态稳定性分析主要研究系统的平衡和不平衡工作状态，以及在系统发生扰动后的响应过程。

主要包括潮流分析、电力系统潮流控制、稳定裕度分析等。

二、电力系统静态稳定性分析方法1.潮流分析潮流分析是电力系统静态稳定性分析的基础。

通过潮流分析可以确定系统各个节点的电压、电流、功率等参数，以及线路、变压器的负载情况。

潮流计算方法主要包括高斯-赛德尔迭代法、牛顿-拉夫逊迭代法和直接潮流法等。

通过对潮流分析的结果进行评估和判断，可以得出系统的稳定性状况。

2.电力系统潮流控制电力系统潮流控制主要通过调整发电出力和负荷的分配来实现。

常用的方法包括静态无功补偿装置的投入和退出、变压器调压控制、发电机调压控制、风电和光伏发电等分布式电源的接入控制等。

通过潮流控制，可以有效控制系统的电压、无功功率等参数，从而提高系统的稳定性。

3.稳定裕度分析稳定裕度分析是针对电力系统可能发生的故障和异常情况进行评估和分析，以判断系统在不同工况下的稳定性水平。

常见的稳定裕度指标包括暂态稳定裕度、稳定边界等。

通过稳定裕度分析，可以识别和解决系统的潜在稳定问题，保证系统的稳定运行。

三、电力系统静态稳定性常见问题1.电压稳定问题：电力系统电压的稳定性是影响系统静态稳定性的重要因素。

过高或过低的电压都会导致系统稳定性下降，甚至发生电压失稳。

通过控制无功功率的输出、调整电网结构等措施，可以有效解决电压稳定问题。

2.功率平衡问题：系统内的功率平衡是保证系统稳定运行的基础。

发电出力和负荷之间的失衡会导致系统频率的变化，进而影响系统的稳定性。

通过合理调整发电出力和负荷分配，保持功率平衡，可以提高系统的静态稳定性。

3.事故短路问题：电力系统中的事故短路是可能引起系统瞬态稳定失稳的重要因素。

当发生事故短路时，会导致系统的电压下降、频率波动等现象，进一步影响系统的稳定性。
