驾驶员培训计时收费系统终端操作说明书

《机动车驾驶员计时培训系统第1部分：计时终端技术规范》（征求意见稿）编制说明交通运输行业标准《机动车驾驶员计时培训系统第1部分：计时终端技术规范》（征求意见稿）编制说明《机动车驾驶员计时培训系统第1部分计时终端技术规范》标准起草组2017年09月20日目录一、工作简况 (1)二、标准制定的必要性、编制原则和主要内容 (2)三、主要技术经济论证、社会效益 (11)四、采用国际标准和国外先进标准的程度，以及与国际、国外同类标准水平的对比情况 (12)五、与现行法律、法规和标准的关系 (12)六、重大分歧意见的处理经过和依据 (13)七、其他应予说明的事项。

(13)一、工作简况（一）任务来源根据《关于下达2015年交通运输标准化计划的通知》（交科技发[2015] 114号）的要求，制定交通运输行业标准《机动车驾驶员培训计时系统第1部分：计时终端技术规范》（计划编号：JT 2015-88），计划于2016年完成。

（二）起草单位本标准承担单位为交通运输部公路科学研究院。

中国交通通信中心、广东省道路运输管理局、中国道路运输协会等单位参加了本标准的起草制定工作。

（三）标准起草单位人员及任务分工标准主要起草人员包括：孟兴凯、曾诚、吴初娜、夏海英、蔡凤田、李明、范立、冯旭光、陈柯漫、牛文江其中孟兴凯负责标准调研、意见征求工作的组织管理，国内外现状的调研、相关理论和技术的研究以及该标准的编写、各阶段意见征集汇总、标准文字编辑等工作；曾诚负责该标准框架体系构建、标准技术条款内容把关和指导等工作；吴初娜、夏海英参与标准项目技术调研、国内外现状的调研以及相关理论的研究；蔡凤田负责标准技术质量把关；冯旭光、范立、李明参与标准技术条款起草、研讨；陈柯漫、牛文江参与标准征求意见的梳理、研讨等工作。

（四）标准的研究及工作过程本标准任务下达后，交通运输部公路科学研究院联合中国交通通信中心、广东省道路运输管理局、中国道路运输协会等单位成立标准编制组，编制组通过分析计时终端的作用和定位，对其应具有的基本功能展开讨论，并结合目前机动车驾驶培训管理的有关法律法规，立足于客观、真实记录学员的培训过程信息的角度，编制形成标准征求意见稿及其编制说明。

ETC车道现场操作管理系统流程培训第一步：系统登录
使用员工需要首先打开ETC车道现场操作管理系统的登录界面。

在登录界面上输入正确的用户名和密码，点击登录按钮即可登录系统。

第二步：车道选择
登录成功后，在系统的主界面上会显示当前所有可用的ETC车道。

使用员工需要根据实际情况选择要进行操作和管理的车道。

第三步：车道状态监控
选择好车道后，使用员工可以通过ETC车道现场操作管理系统对车道的状态进行监控。

这包括车道是否正常工作、是否接受到车辆的信号等。

第四步：车道设置
如果需要对车道进行一些设置，使用员工可以通过ETC车道现场操作管理系统进行设置。

设置项包括车道的收费金额、充值方式等。

第五步：车道维护
在系统中，使用员工可以对车道进行维护。

这包括车道的清洁、设备的检修、故障的处理等。

使用员工需要及时记录并跟踪维护情况。

第六步：数据报表生成
第七步：系统退出
当使用员工完成对车道的操作和管理后，需要及时退出ETC车道现场操作管理系统。

在系统的主界面上点击退出按钮即可退出系统。

以上就是ETC车道现场操作管理系统的流程培训。

使用员工需要按照以上步骤进行操作和管理，并注意记录和跟踪相关信息，以确保车道的正常运行和高效管理。

通过有效的使用ETC车道现场操作管理系统，可以提高车道管理的效率和准确性，为用户提供更好的服务体验。

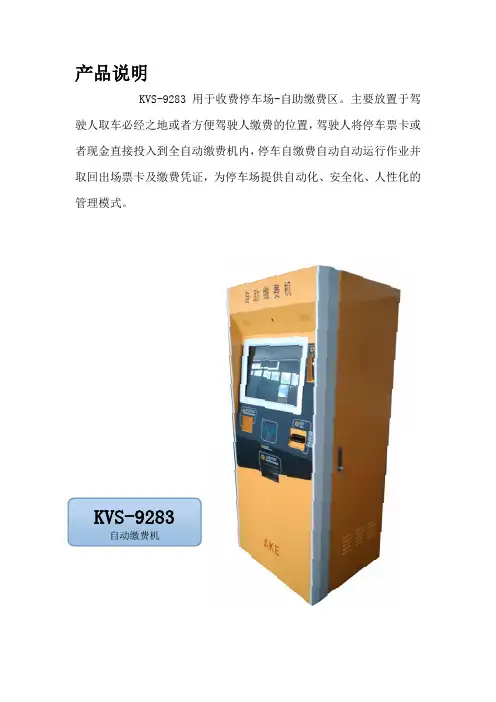

产品说明KVS-9283用于收费停车场-自助缴费区。

主要放置于驾驶人取车必经之地或者方便驾驶人缴费的位置，驾驶人将停车票卡或者现金直接投入到全自动缴费机内，停车自缴费自动自动运行作业并取回出场票卡及缴费凭证，为停车场提供自动化、安全化、人性化的管理模式。

KVS-9283自动缴费机KVS-9283自动收费机-操作说明务必读完本手册！仔细阅读手册的全部内容，小心留意夏磊的警告事项及内容。

使用前务必确认完全了解操作方式、显示屏所代表的意义、以及务必小心遵守一面身体受伤。

使用须知◆禁止湿手接触内部结构以及电路板，一面漏电造成受伤或设备受损。

◆内部设备更换需由经过培训过的专业技术人员实施，未经过本公司的同意不的任意拆卸或更改内部结构，以免造成设备损坏。

◆门板开关时注意夹手。

◆禁止随意碰触内部结构，部分设备工作温度过高时，对人体造成烫伤。

部分设备工作转速较高时，对人体造成刮伤。

◆当设备出现冒烟、散发异味或者异常高温时，应立即切断供电电源，保持原状，找出异常点并通知设备维护人员或厂商。

◆雨天打开门板时，请小心避免雨水浸入设备内部，造成设备电源短路或设备电子部件损坏。

◆进行软件更新时，请注意更新的档案是否正确，确认转接头是否安装正确，各项部件设定均正常方可开始进行。

◆插头接上前请先确认设备的电压以及插座的电压是否一致，以免损坏设备。

◆系统软件安装及设定须具备相关知识，非专业人士请勿擅自操作。

编号项目说明1 喇叭提供语音信息服务2 摄像机监控交易环境3 屏幕显示交易信息及功能操作4 非接触读卡区域支持读取非接触卡信息5 条形码扫描区域可扫描全部一维，二维条码6 读卡器插卡口支持读取IC卡/磁卡/RF卡信息，支持锁卡7 硬币找零/收据取出口缴费找零与收据取出口8 硬币投入口硬币接收器单一投入1元硬币9 退币按钮卡币时退币使用10 硬币退币口硬币卡币时强制退币、无法识别硬币取出口11 纸币接收/找零口接收人民币5、10、20元纸币，及纸币找零取出口12 钥匙孔/旋柄开启机箱门板13 散热孔流进气口，稳定平衡机箱内温度14 风扇通风孔出风口，降低机箱内温度15 电源插口机箱主电源接入口16 主机网络接口工控主机网络接口，接入外部网络使用17 DVR网络接口监控主机网络接口，接入外部网络使用18 电源开关机箱主电源开关按钮19 主机电源按钮工控主机电源开关123456789编号项目说明1 DVR 提供监控影像实时预览、视频存储、录像回放功能2 工控主机自动缴费机系统运行主机3 硬币找零器硬币存储找零使用，识别1元硬币4 蜂鸣报警器当纸币器柜门打开时提供蜂鸣报警声音5 凭条打印机提供打印收据凭证功能6 纸币器纸币接收存储模块，须使用钥匙开启7 PCB控制板报警控制，非法入侵或接触钱箱时自动报警8 UPS 可断电后提供15~20分钟供电9 电源盒直流供电模块，提供12V、24V直流电压KVS-9283自动收费机-硬件说明1).显示器硬件参数①.电压：DC12V/Φ2.01②.通讯接口：VGA③.参数：品牌：三星/SAMSUNG 面板尺寸：22英寸型号：LTM220MT09 分辨率：1680*1050面板亮度：250cd/㎡对比去: 1000:1响应时间: 5ms 可视角度：80/80/80/80灯管类型：WLED2).触摸屏硬件参数①.电压：DC5V②.通讯接口：USB2.0③.参数：最大分辨率4096*4096、3).条码扫描仪硬件参数①.电压：DC5V②.通讯接口：USB2.0/RS232③.参数：扫描1D/2D4).工控主机硬件参数①.电压：AC220V②.通讯接口：③.参数：CPU：intel i3 3240 3.3GHz硬盘：ST500G/7200RPM/16M/SATA主板：研华AIMB-501，10个串口、6个USB口、1个10/100M Net网口、集成的声卡, 显卡, 网卡5).监控刻录机硬件参数①.电压：DC12V②.通讯接口：10/100M Net③.参数：1个10/100M Net、4路监控、1组音频，1组报警输出，视频储存格式H.2646).摄像头硬件参数人脸摄像头①.电压：DC12V②.通讯接口：PN③.参数：1/3″SONY Supe rExview CCD II、水平清晰度：800 线、数字宽动态, 强光抑制, 背光补偿监控摄像头①.电压：DC12V②.通讯接口：PN③.参数：1/3″SONY SuperExview CCD II、水平清晰度：800 线、采用变焦可调镜头2.8-12mm、支持数字宽动态，HLC(高亮度补偿），BLC（背光补偿）、支持自动电子增益功能，亮度自适应、支持自动电子快门功能，适应不同监控环境、支持日夜自动转换7).打印机硬件参数①.电压：DC24V②.通讯接口：USB/RS232③.参数：热敏打印机;带自动切刀,黑标,纸将尽感应器; 串口/USB; 打印纸宽:80mm; 打印速度:150mm/秒8).纸币接收器硬件参数①.电压：DC12V②.通讯接口：RS232③.参数：多面额纸币接收/找零，钱箱容量：1000张，找零钱箱：80张，9).硬币找零器硬件参数①.电压：DC24V②.通讯接口：RS232③.参数：容量：1500枚（1元）10).读卡器硬件参数①.电压：DC12V\②.通讯接口：RS232③.参数：三合一读卡（磁条卡、射频卡、IC卡）11).NFC读卡器硬件参数①.电压：DC5V②.通讯接口：USB2.0③.参数：12).功放硬件参数①.电压：DC12V②.通讯接口：Φ3.5音频接口③.参数：最大功率15W、TA2404数字功放13).风扇硬件参数①.电压：DC12V②.通讯接口：无③.参数：120mm*120mm*25mm，1800rpm14).KVS控制板硬件参数①.电压：DC12V②.通讯接口：RS232③.参数：16输入、16输出15).电源盒硬件参数①.电压：AC220V②.通讯接口：无③.参数：24V/350W、12V/100W16).UPS硬件参数①.电压：AC220V②.通讯接口：RS232③.参数：输出AC220V、带负载8-15分钟显示故障17).显示器显示故障①．故障描述：显示器背部电源灯不亮。

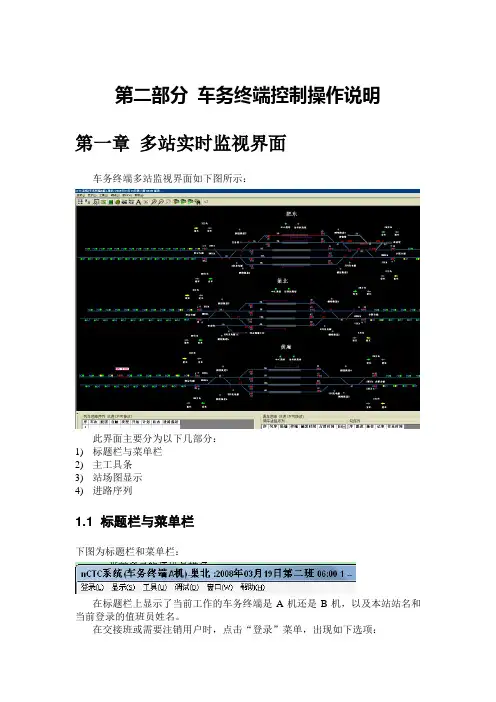

第二部分车务终端控制操作说明第一章多站实时监视界面车务终端多站监视界面如下图所示：此界面主要分为以下几部分：1)标题栏与菜单栏2)主工具条3)站场图显示4)进路序列1.1 标题栏与菜单栏下图为标题栏和菜单栏：在标题栏上显示了当前工作的车务终端是A机还是B机，以及本站站名和当前登录的值班员姓名。

在交接班或需要注销用户时，点击“登录”菜单，出现如下选项：在弹出的菜单中点击“登录”，则出现以下登录界面，选择用户代号后输入正确的密码点击“确定”按钮即完成登录操作。

“注销”功能则表示当值班员有事离开时不想让他人以自己的名义使用车务终端或其他原因需要屏蔽车务中端的功能时，点击后标题栏上则会出现“销”字，同时在行车日志界面的值班人一栏中也会出现“销”字，如下：此时需要再操作车务终端则要重新登录。

“退出”菜单表示退出车务终端软件，一般不建议车务人员使用。

点击“显示”菜单，出现三个子功能：工具栏、站场图、行车日志，如下：点击“工具栏”，又出现三个选项：标准按钮、签收栏、显示系统信息窗口，如下：“标准按钮”功能表示是否显示主工具条，也就是下图显示的工具条：“签收栏”表示是否显示调度命令、阶段计划、阶段记事签收按钮的工具条，同时还在上面显示当前日期时间，以及双机同步状态，如下：“显示系统信息窗口”表示是否需要显示报警信息窗口，如下：点击“站场图”，出现如下菜单：在上面菜单中可以选择对站场图、车次窗的缩放，以及显示文字和一些元素的选项。

点击“行车日志”则出现如下界面，点击后则可以切换到行车日志的界面：点击“工具”菜单后出现如下界面，此菜单上的功能已在上一章中叙述了，此处不再赘述。

1.2主工具条主工具条如下所示：1）、多、单站画面的切换：第一个为多站画面按钮，第二个为单站画面按钮。

2）、显示文字属性按钮：点击后弹出如下所示的对话框。

打勾的选项表示此设备的文字标注在站场图上显示。

3）、绝缘节显示/隐藏按钮：点击此按钮可以在站场图上显示或隐藏绝缘节。
