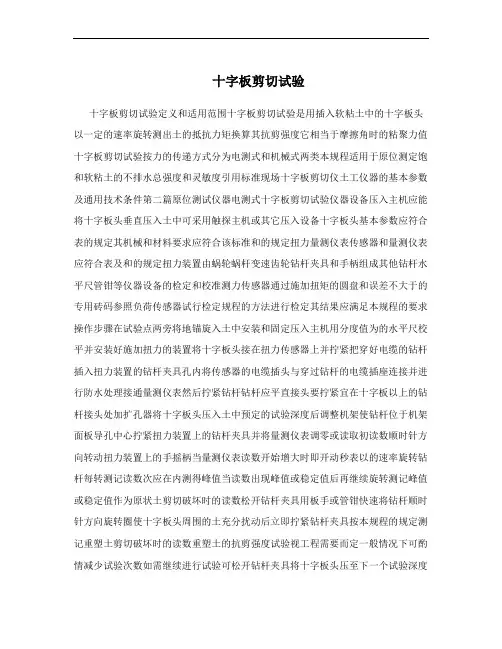

十字板剪切试验十字板剪切试验定义和适用范围十字板剪切试验是用插入软粘土中的十字板头以一定的速率旋转测出土的抵抗力矩换算其抗剪强度它相当于摩擦角时的粘聚力值十字板剪切试验按力的传递方式分为电测式和机械式两类本规程适用于原位测定饱和软粘土的不排水总强度和灵敏度引用标准现场十字板剪切仪土工仪器的基本参数及通用技术条件第二篇原位测试仪器电测式十字板剪切试验仪器设备压入主机应能将十字板头垂直压入土中可采用触探主机或其它压入设备十字板头基本参数应符合表的规定其机械和材料要求应符合该标准和的规定扭力量测仪表传感器和量测仪表应符合表及和的规定扭力装置由蜗轮蜗杆变速齿轮钻杆夹具和手柄组成其他钻杆水平尺管钳等仪器设备的检定和校准测力传感器通过施加扭矩的圆盘和误差不大于的专用砖码参照负荷传感器试行检定规程的方法进行检定其结果应满足本规程的要求操作步骤在试验点两旁将地锚旋入土中安装和固定压入主机用分度值为的水平尺校平并安装好施加扭力的装置将十字板头接在扭力传感器上并拧紧把穿好电缆的钻杆插入扭力装置的钻杆夹具孔内将传感器的电缆插头与穿过钻杆的电缆插座连接并进行防水处理接通量测仪表然后拧紧钻杆钻杆应平直接头要拧紧宜在十字板以上的钻杆接头处加扩孔器将十字板头压入土中预定的试验深度后调整机架使钻杆位于机架面板导孔中心拧紧扭力装置上的钻杆夹具并将量测仪表调零或读取初读数顺时针方向转动扭力装置上的手摇柄当量测仪表读数开始增大时即开动秒表以的速率旋转钻杆每转测记读数次应在内测得峰值当读数出现峰值或稳定值后再继续旋转测记峰值或稳定值作为原状土剪切破坏时的读数松开钻杆夹具用板手或管钳快速将钻杆顺时针方向旋转圈使十字板头周围的土充分扰动后立即拧紧钻杆夹具按本规程的规定测记重塑土剪切破坏时的读数重塑土的抗剪强度试验视工程需要而定一般情况下可酌情减少试验次数如需继续进行试验可松开钻杆夹具将十字板头压至下一个试验深度按本规程至的规定进行全孔试验完毕后逐节提取钻杆和十字板头清洗干净检查各部件完好程度计算和制图按下列公式计算十式中原状土抗剪强度重塑土抗剪强度十字板头直径十字板头高度传感器率定系数原状土剪切破坏时的读数图抗剪强度随深度变化曲线原状土扰动土重塑土剪切破坏时的读数与十字板头尺寸有关的常数单位换算系数图抗剪强度与转角关系曲线原状土扰动土按式计算土的灵敏度绘制抗剪强度值随深度变化曲线如图所示必要时绘制各试验点的抗剪强度与转动角的关系曲线如图所示记录本?匝榧锹几袷饺绫砘凳绞职寮羟惺匝橥蓟凳绞职寮羟幸鞘疽馔际忠” 萋治下挚诟只返几颂刂萍潭辛勘碇ё 谷ζ矫娴优趟糁岬鬃潭ㄌ缀嵯平糁?a name=baidusnap1>导轮仪器设备机械式十字板剪切仪采用标准由十字板头钻杆和扭力装置组成如图十字板头基本参数机械和材料要求应符合本规程的规定连接形式有离合式和牙嵌式如图钻杆应符合标准的规定扭力装置由开口钢环刻度盘旋转手柄等组成量程和准确度应符合表的规定仪器设备的检定和校准开口钢环应参照标准测力仪检定规程进行检定图十字板头离合器示意图离合式牙嵌式钻杆导轮轴杆离合器十字板头操作步骤在试验地点按钻探深度将套管下至欲测试深度以上倍套管直径处用木套管夹或链条钳将套管固定以防套管下沉或扭力过大时套管发生反向旋转清除孔内残土为避免试验土层受扰动一般使用有孔螺旋钻清孔将十字板头轴杆钻杆逐节接好用管钳拧紧然后下放孔内至十字板头与孔底接触接上导杆将底座穿过导杆固定在套管上用制紧螺丝拧紧然后将十字板头徐徐压至试验深度当试验深度处为较硬夹层时应穿过夹层进行试验套上传动部件转动底板使导杆键槽与钢环固定夹键槽对正用锁紧螺丝将固定套与底座锁紧再转动手摇柄使特制键自由落入键槽将指针对准任何一整数刻度装上百分表并调至零位试验开始以的转速转动手摇柄同时开动秒表每转测记百分表读数次当读数出现峰值或稳定值后再继续旋转测读其峰值读数或稳定值读数即为原状土剪切破坏时量表最大读数拨出特制键在导杆上端装上旋转手柄顺时针方向转动圈使十字板头周围土充分扰动取下旋转手柄然后插上特制键按本规程的规定测记重塑土剪切破坏时量表最大读数重塑土的抗剪强度试验视工程需要而定一般情况下可酌情减少试验次数对于离合式十字板头拨下特制键上提导杆使离合齿脱离再插上特制键匀速转动手摇柄测记轴杆与土摩擦的量表稳定读数对于牙嵌式十字板头逆时针快速转动手柄余圈使轴杆与十字板头脱离再顺时针方向匀速转动手柄测记轴杆与土摩擦时的量表读数试验完毕卸下转动部件和底座在导杆孔中插入吊钩逐节提取钻杆和十字板头清洗十字板头检查螺丝是否松动轴杆是否弯曲水上进行十字板试验当孔底土质软时为防止套管在试验过程中下沉应采用套管控制器计算和制图按下列公式计算十字板剪切强度式中轴杆和钻杆与土摩擦时的量表最大读数率定时的力臂长钢环系数与十字板头尺寸有关的常数其他符号见本规程式土的灵敏度的计算见本规程式制图应按本规程的规定进行记录本试验记录格式如表表十字板剪切试验记录表工程名称试验地点试验孔号试验日期试验者记录者校核者孔口标高试验深度稳定水位十字板规格钢环传感器编号率定系数序号原状土重塑土轴杆百分表读数应变仪读数抗剪强度百分表读数应变仪读数抗剪强度百分表读数备注。
十字板剪切试验1.适用范围十字板剪切试验可用于检测软黏性土及其预压处理地基的不排水抗剪度和灵敏度。
2.仪器设备十字板剪切仪根据其测力方式，主要分为机械式和电测试。
机械式十字板剪切仪是利用蜗轮旋转插入土层中的十字板头，由开口钢环测出抵抗力矩，计算土的抗剪强度。
电测试十字板剪切仪是通过在十字板头上连接一贴有电阻片的受扭力矩的传感器，用电阻应变仪测剪切扭力。
3.十字板形状宜为矩形，宽高比1:2，板厚宜为2-3mm；其规格宜为表的规格5.十字板剪切仪的性能指标应符合下列规定:(1)实验前，十字板探头应连同量测仪器，电缆进行率定，室内探头率定测力传感器的非线性误差，重复性误差，滞后误差，归零误差均应小于1%FS，现场归零误差应小于3%，温度漂移应小于0.01%FS/℃，绝缘电阻不小于500MΩ。
(2)十字板剪切仪的测量精度应达到1kPa.(3)仪器应能在温度-10-45℃的环境中工作。
5.1十字板剪切试验的测量仪器宜采用专用的试验记录仪。
5.2十字板剪切试验的信号传输线应采用屏蔽电缆。
5.3触探管应顺直，每节触探杆相对弯曲宜小于0.5%，丝扣完好无裂纹。
6.现场检测平整场地和安装仪器设备应符合下列规定：1.检测孔应避开地下电缆，管线及其他地下设施；2.当检测附近处地面不平时，应平整场地；3.设备安装应平稳。
6.1机械式十字板剪切仪试验操作应符合下列规定：1.利用钻孔辅助设备成孔，将套管下至预测深度以上3-5倍套管直径处，并清除孔内残土。
2.将十字板头，轴杆与探杆逐节连接并拧紧，然后放下孔内至十字板头与孔底接触。
3.接上导杆，将底座插过导杆固定在套管上，用制紧螺钉拧紧，然后将十字板头压入土内预测深度处；当试验深度处为较硬层时，应穿过该层在进行试验。
十字板插入至试验深度后，至少应静止3min，方可开始试验。
4.先提升导杆2-3mm，使离合器脱离，用旋转手柄快速旋转导杆十余圈，使轴杆摩擦减至最低值，然后在合上离合器。
十字板剪切试验仪校准规范1范围本规范适用于测定饱和软黏性土的原位不排水强度的十字板剪切试验仪（包含机械式与电测式）的校准。
2引用文件本规范引用下列文件：GB/T 4934.2 土工试验仪器剪切仪第2部分：现场十字板剪切仪TB 10018-2018 铁路工程地质原位测试规程SL 756-2017 土工原位测试专用仪器校验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义3.1 原位不排水强度in-situ intension without drainage [GB/T 4934.2-2008 术语和定义 3.2]土在原位不排水条件下受剪时可产生的最大剪阻力。
4 概述十字板剪切试验仪（以下简称剪切试验仪）主要由十字形板头、轴杆、扭矩测量设备及必要的附件等部分组成（如图1所示）。
十字形板头应由两片正交的耐腐蚀、耐磨损、不易变形的高硬度金属材料制成，轴杆宜与十字形板头整体铸造，应均匀、光滑。
十字形板头和轴杆的规格应符合表1的规定。
剪切试验仪主要应用于十字板剪切试验，将十字形板头由钻孔压入孔底软土中，以均匀的速度转动，通过一定的测量系统，测得其转动时所需之力矩，直至土体破坏，从而计算出土的原位不排水强度，广泛应用于水利、岩土、土木、交通等行业的工程质量检测领域。
图1 剪切试验仪结构示意图1— 扭矩测量设备；2—轴杆；3—十字形板头；4—显示仪表表1 十字形板头和轴杆规格十 字 形 板 头轴 杆十字板面积比A (%)板高H （mm ） 板宽D （mm ） 板厚e （mm ） 刃角α （°） 直径d （mm ） 长度s （mm ） 100 50 2 60 13 50 14 15075360145013 注：面积比是十字板头截面积与直径为D 的圆柱状土体截面积之比。
5 计量特性 5.1 外观及功能5.1.1 剪切试验仪表面无生锈、凹痕、划伤、裂缝、变形等缺陷，仪表显示正常。
