（五）十字板剪切试验（VST）十字板剪切试验于1928年在瑞士奥尔桑（J〃Olsson）首先提出。
在我国于1954年开始使用十字板剪切试验以来，在沿海软土地区被广泛使用。
十字板剪切试验是快速测定饱和软粘土层快剪强度的一种简易而可靠的原位测试方法。
这种方法侧得的抗剪强度值，相当于试验深度处天然土层的不排水抗剪强度，在理论上它相当于三轴不排水剪的总强度，或无侧限抗压强度的一半（ϕ=0）。
由于十字板剪切试验不需采取土样，特别对于难以取样的灵敏性高的粘性土，它可以在现场基本保持天然应力状态下进行扭剪。
长期以来十字板剪切试验被认为是一种较为有效的、可靠的现场测试方法，与钻探取样室内试验相比，土体的扰动较小，而且试验简便。
但在有些情况下已发现十字板剪切试验所测得的抗剪强度在地基不排水稳定分析中偏于不安全，对于不均匀土层，特别是夹有薄层粉细砂或粉土的软粘性土，十字板剪切试验会有较大的误差。
因此将十字板抗剪强度直接用于工程实践中，要考虑到一些影响因素。
1.十字板剪切试验的基本技术要求(1)十字板尺寸：常用的十字板尺寸十字板尺寸表8-33十字板尺寸与国内常用的十字板尺寸不同，见表8-33。
(2)对于钻孔十字板剪切试验，十字板插入孔底以下的深度应大于5倍钻孔径，以保证十字板能在不扰动土中进行剪切试验。
(3)十字板插入土中与开始扭剪的间歇时间应小于5min。
因为插入时产生的超孔隙水压力的消散，会使侧向有效应力增长。
拖斯坦桑(Torstensson(1977))发现间歇时间为1h和7d的，试验所得不排水抗剪强度比间歇时间为5min的，约分别增长9%和19%。
(4)扭剪速率也应很好控制。
剪切速率过慢，由于排水导致强大增长。
剪切速率过快，对饱和软粘性土由于粘滞效应也使强度增长。
一般应控制扭剪速率为1。
～2。
/10s，并以此作为统一的标准速率，以便能在不排水条件下进行剪切试验。
测记每扭转1。
的扭矩，当扭矩出现峰值或稳定值后，要继续测读1min，以便确认峰值或稳定扭矩。
八、十字板剪切试验1. 试验的目的及意义通过十字板剪切试验，了解电测十字板的构造，掌握试验的操作步骤及技术要求，采用实验数据得到原状土和重塑土的不排水抗剪强度u C 和'u C ，并计算地基土的灵敏度t S 。
2. 试验的适用范围十字板剪切试验只适用于测定饱和软粘性土的抗剪强度，对于具有薄层粉砂、粉土夹层的软粘性土定结果往往偏大,而且成果比较分敢;它对于含有砂层、砾石、贝壳、树根及其他未分解有机质的土层是不适用的。
3. 试验的基本原理在钻孔中某深度的软粘土中插入规定形状和尺寸的十字板头，施加扭转力矩，将土体剪切破坏，测定土体抵抗扭损的最大力矩，根据力矩平衡条件，通过换算得到土体不排水抗剪强度Cu 值(假定φ=0)。
十字板头旋转过程中假设在土体中产生—个高度为H(十字板的高度)、直径为D(十字板头的直径)的圆柱状剪损面，如右图；并假定该剪损面的侧面和上、下底面上土的抗剪强度都相等。
在剪损过程中，土体产生的最大抵抗力矩M 由圆柱侧表面的抵抗力矩M1和圆柱上下面的抵抗力矩M2两部分组成。
即M ＝M1十M2。
其中：式中，uC —— 十字板抗剪强度；D —— 十字板头直径； H —— 十字板头高度。
4.试验仪器及制样工具十字板剪切试验所需仪器设备包括：十字板头、钻杆、贯入系统以及测力与记录等试验仪器。
实习中采用的设备如下：十字板头：矩形，高度为10公分，直径为5公分，高径比为2。
贯入系统：手摇链条式贯入机。
测力装置：电阻应变式扭力传感器（试验前需率定）。
记录仪：与电阻应变式测力装置配套的记录仪（LMC-D310型）。
5.试验步骤第一部分，准备工作：（1）、安装手摇链条式贯入机。
（2）、将电测式扭力传感器安装在钻杆上，将连接导线依次穿入空心钻杆，钻杆排放整齐备用。
（3）、将带有扭力传感器的转杆安装在贯入机架上，然后将十字板头和扭力传感器相连接，穿过贯入机架的定位孔。
第二部分，试验阶段：（1）、将传压板安装于链条和钻杆上的固定销之间，转动贯入手轮将十字板头徐徐压入土中，贯入深度可通过钻杆的数量和贯入机架上的刻度来计算。
十字板剪切试验十字板剪切试验定义和适用范围十字板剪切试验是用插入软粘土中的十字板头以一定的速率旋转测出土的抵抗力矩换算其抗剪强度它相当于摩擦角时的粘聚力值十字板剪切试验按力的传递方式分为电测式和机械式两类本规程适用于原位测定饱和软粘土的不排水总强度和灵敏度引用标准现场十字板剪切仪土工仪器的基本参数及通用技术条件第二篇原位测试仪器电测式十字板剪切试验仪器设备压入主机应能将十字板头垂直压入土中可采用触探主机或其它压入设备十字板头基本参数应符合表的规定其机械和材料要求应符合该标准和的规定扭力量测仪表传感器和量测仪表应符合表及和的规定扭力装置由蜗轮蜗杆变速齿轮钻杆夹具和手柄组成其他钻杆水平尺管钳等仪器设备的检定和校准测力传感器通过施加扭矩的圆盘和误差不大于的专用砖码参照负荷传感器试行检定规程的方法进行检定其结果应满足本规程的要求操作步骤在试验点两旁将地锚旋入土中安装和固定压入主机用分度值为的水平尺校平并安装好施加扭力的装置将十字板头接在扭力传感器上并拧紧把穿好电缆的钻杆插入扭力装置的钻杆夹具孔内将传感器的电缆插头与穿过钻杆的电缆插座连接并进行防水处理接通量测仪表然后拧紧钻杆钻杆应平直接头要拧紧宜在十字板以上的钻杆接头处加扩孔器将十字板头压入土中预定的试验深度后调整机架使钻杆位于机架面板导孔中心拧紧扭力装置上的钻杆夹具并将量测仪表调零或读取初读数顺时针方向转动扭力装置上的手摇柄当量测仪表读数开始增大时即开动秒表以的速率旋转钻杆每转测记读数次应在内测得峰值当读数出现峰值或稳定值后再继续旋转测记峰值或稳定值作为原状土剪切破坏时的读数松开钻杆夹具用板手或管钳快速将钻杆顺时针方向旋转圈使十字板头周围的土充分扰动后立即拧紧钻杆夹具按本规程的规定测记重塑土剪切破坏时的读数重塑土的抗剪强度试验视工程需要而定一般情况下可酌情减少试验次数如需继续进行试验可松开钻杆夹具将十字板头压至下一个试验深度按本规程至的规定进行全孔试验完毕后逐节提取钻杆和十字板头清洗干净检查各部件完好程度计算和制图按下列公式计算十式中原状土抗剪强度重塑土抗剪强度十字板头直径十字板头高度传感器率定系数原状土剪切破坏时的读数图抗剪强度随深度变化曲线原状土扰动土重塑土剪切破坏时的读数与十字板头尺寸有关的常数单位换算系数图抗剪强度与转角关系曲线原状土扰动土按式计算土的灵敏度绘制抗剪强度值随深度变化曲线如图所示必要时绘制各试验点的抗剪强度与转动角的关系曲线如图所示记录本?匝榧锹几袷饺绫砘凳绞职寮羟惺匝橥蓟凳绞职寮羟幸鞘疽馔际忠” 萋治下挚诟只返几颂刂萍潭辛勘碇ё 谷ζ矫娴优趟糁岬鬃潭ㄌ缀嵯平糁?a name=baidusnap1>导轮仪器设备机械式十字板剪切仪采用标准由十字板头钻杆和扭力装置组成如图十字板头基本参数机械和材料要求应符合本规程的规定连接形式有离合式和牙嵌式如图钻杆应符合标准的规定扭力装置由开口钢环刻度盘旋转手柄等组成量程和准确度应符合表的规定仪器设备的检定和校准开口钢环应参照标准测力仪检定规程进行检定图十字板头离合器示意图离合式牙嵌式钻杆导轮轴杆离合器十字板头操作步骤在试验地点按钻探深度将套管下至欲测试深度以上倍套管直径处用木套管夹或链条钳将套管固定以防套管下沉或扭力过大时套管发生反向旋转清除孔内残土为避免试验土层受扰动一般使用有孔螺旋钻清孔将十字板头轴杆钻杆逐节接好用管钳拧紧然后下放孔内至十字板头与孔底接触接上导杆将底座穿过导杆固定在套管上用制紧螺丝拧紧然后将十字板头徐徐压至试验深度当试验深度处为较硬夹层时应穿过夹层进行试验套上传动部件转动底板使导杆键槽与钢环固定夹键槽对正用锁紧螺丝将固定套与底座锁紧再转动手摇柄使特制键自由落入键槽将指针对准任何一整数刻度装上百分表并调至零位试验开始以的转速转动手摇柄同时开动秒表每转测记百分表读数次当读数出现峰值或稳定值后再继续旋转测读其峰值读数或稳定值读数即为原状土剪切破坏时量表最大读数拨出特制键在导杆上端装上旋转手柄顺时针方向转动圈使十字板头周围土充分扰动取下旋转手柄然后插上特制键按本规程的规定测记重塑土剪切破坏时量表最大读数重塑土的抗剪强度试验视工程需要而定一般情况下可酌情减少试验次数对于离合式十字板头拨下特制键上提导杆使离合齿脱离再插上特制键匀速转动手摇柄测记轴杆与土摩擦的量表稳定读数对于牙嵌式十字板头逆时针快速转动手柄余圈使轴杆与十字板头脱离再顺时针方向匀速转动手柄测记轴杆与土摩擦时的量表读数试验完毕卸下转动部件和底座在导杆孔中插入吊钩逐节提取钻杆和十字板头清洗十字板头检查螺丝是否松动轴杆是否弯曲水上进行十字板试验当孔底土质软时为防止套管在试验过程中下沉应采用套管控制器计算和制图按下列公式计算十字板剪切强度式中轴杆和钻杆与土摩擦时的量表最大读数率定时的力臂长钢环系数与十字板头尺寸有关的常数其他符号见本规程式土的灵敏度的计算见本规程式制图应按本规程的规定进行记录本试验记录格式如表表十字板剪切试验记录表工程名称试验地点试验孔号试验日期试验者记录者校核者孔口标高试验深度稳定水位十字板规格钢环传感器编号率定系数序号原状土重塑土轴杆百分表读数应变仪读数抗剪强度百分表读数应变仪读数抗剪强度百分表读数备注。
十字板剪切试验1.适用范围十字板剪切试验可用于检测软黏性土及其预压处理地基的不排水抗剪度和灵敏度。
2.仪器设备十字板剪切仪根据其测力方式，主要分为机械式和电测试。
机械式十字板剪切仪是利用蜗轮旋转插入土层中的十字板头，由开口钢环测出抵抗力矩，计算土的抗剪强度。
电测试十字板剪切仪是通过在十字板头上连接一贴有电阻片的受扭力矩的传感器，用电阻应变仪测剪切扭力。
3.十字板形状宜为矩形，宽高比1:2，板厚宜为2-3mm；其规格宜为表的规格5.十字板剪切仪的性能指标应符合下列规定:(1)实验前，十字板探头应连同量测仪器，电缆进行率定，室内探头率定测力传感器的非线性误差，重复性误差，滞后误差，归零误差均应小于1%FS，现场归零误差应小于3%，温度漂移应小于0.01%FS/℃，绝缘电阻不小于500MΩ。
(2)十字板剪切仪的测量精度应达到1kPa.(3)仪器应能在温度-10-45℃的环境中工作。
5.1十字板剪切试验的测量仪器宜采用专用的试验记录仪。
5.2十字板剪切试验的信号传输线应采用屏蔽电缆。
5.3触探管应顺直，每节触探杆相对弯曲宜小于0.5%，丝扣完好无裂纹。
6.现场检测平整场地和安装仪器设备应符合下列规定：1.检测孔应避开地下电缆，管线及其他地下设施；2.当检测附近处地面不平时，应平整场地；3.设备安装应平稳。
6.1机械式十字板剪切仪试验操作应符合下列规定：1.利用钻孔辅助设备成孔，将套管下至预测深度以上3-5倍套管直径处，并清除孔内残土。
2.将十字板头，轴杆与探杆逐节连接并拧紧，然后放下孔内至十字板头与孔底接触。
3.接上导杆，将底座插过导杆固定在套管上，用制紧螺钉拧紧，然后将十字板头压入土内预测深度处；当试验深度处为较硬层时，应穿过该层在进行试验。
十字板插入至试验深度后，至少应静止3min，方可开始试验。
4.先提升导杆2-3mm，使离合器脱离，用旋转手柄快速旋转导杆十余圈，使轴杆摩擦减至最低值，然后在合上离合器。
5 ⼗字板剪切试验⼗字板剪切试验适⽤于测定饱和软粘⼟的不排⽔抗剪强度和灵敏度。
（⼀）、试验原理其原理是⽤插⼊⼟中的标准⼗字板探头以⼀定的速率旋转，量测破坏时的抵抗⼒矩，测求出⼟的不排⽔抗剪强度Cu。
（⼆）、影响因素分析影响⼗字板剪切试验的因素很多，各影响因素对Cu的影响见下表。
⼗字板剪切试验影响因素因素影响⼗字板厚度 -(10~25)%⼗字板插⼊对⼟的扰动 -(15~25)%插⼊后间隙的时间长于标准 +(10~20)%⼟的各向异性⽐各向同性 +(5~10)%应变软化 10%剪切⾯剪应⼒的⾮均匀性 +(6~9)%破坏圆柱直径⼤于⼗字板直径 +5%扭转速率：Ip<19、Ip=40~90 ±(5~20)%、±(30~40)%以上各项影响因素均与⼟类、⼟的塑性指标及灵敏度有关。
（三）、资料整理1 绘制Cu~h、重塑⼟C`u~h、St~h关系曲线；2 必要时，绘制各试验点的抗剪强度与扭转⾓的关系曲线；3 统计计算Cu~h的关系。
统计时，对个别异常点，应分析其偏⾼或偏低的原因，决定其取舍。
（四）、成果应⽤《岩⼟⼯程勘察规范》第10.6.5条：⼗字板不排⽔抗剪强度，主要⽤于可假设内摩擦⾓φ≈0，按总应⼒⽅法分析的各类⼟⼯问题中：1 计算软粘⼟的不排⽔抗剪强度的峰值，残余值和灵敏度；2 根据⼟层条件及地区经验，对不排⽔抗剪强度进⾏修正；3 可按地区经验，计算地基承载⼒，桩的极限端承⼒和摩擦⼒；确定软⼟地区路基、海堤、码头、⼟坝的临界⾼度；判别软⼟的固结历史。
在条⽂说明中：1 计算地基承载⼒：地基容许承载⼒估算： qu=2Cu+γh式中 qu－修正后的不排⽔抗剪强度，修正系数与Ip、IL有关。
h－基础埋深。
2 根据Cu－h曲线，判定软⼟的固结历史。
例题4、【单选题】⼗字板剪切测试淤泥的不排⽔抗剪强度时，在峰值强度或稳定值测试完后，应将板头顺扭转⽅向转动圈数为下列哪项？A．6圈；B．5圈；C．4圈；D．2~3圈；（答案：A）例题5、【多选题】⼗字板剪切试验获得⼟的下列哪项？A．不排⽔抗剪强度峰值；B．排⽔抗剪强度峰值；C．残余抗剪强度值；D．灵敏度。

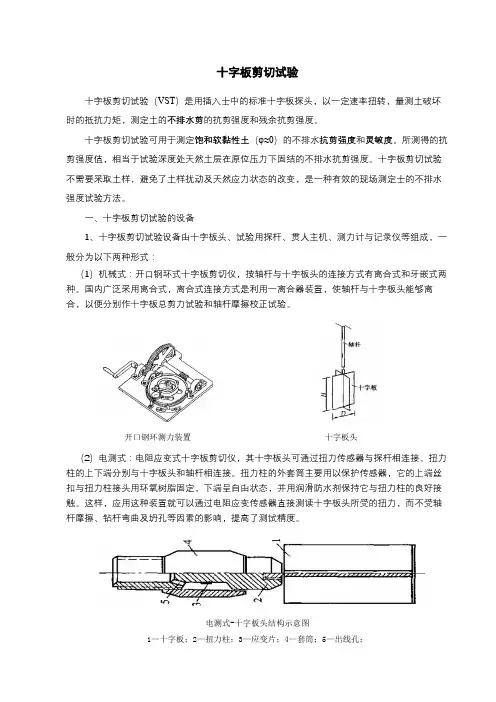

十字板剪切试验十字板剪切试验（VST）是用插入士中的标准十字板探头，以一定速率扭转，量测土破坏时的抵抗力矩，测定土的不排水剪的抗剪强度和残余抗剪强度。
十字板剪切试验可用于测定饱和软黏性土（φ≈0）的不排水抗剪强度和灵敏度。
所测得的抗剪强度值，相当于试验深度处天然土层在原位压力下固结的不排水抗剪强度。
十字板剪切试验不需要采取土样，避免了土样扰动及天然应力状态的改变，是一种有效的现场测定士的不排水强度试验方法。
一、十字板剪切试验的设备1、十字板剪切试验设备由十字板头、试验用探杆、贯人主机、测力计与记录仪等组成，一般分为以下两种形式：（1）机械式：开口钢环式十字板剪切仪，按轴杆与十字板头的连接方式有离合式和牙嵌式两种。
国内广泛采用离合式，离合式连接方式是利用一离合器装置，使轴杆与十字板头能够离合，以便分别作十字板总剪力试验和轴杆摩擦校正试验。
开口钢环测力装置 十字板头（2）电测式：电阻应变式十字板剪切仪，其十字板头可通过扭力传感器与探杆相连接。
扭力柱的上下端分别与十字板头和轴杆相连接。
扭力柱的外套筒主要用以保护传感器，它的上端丝扣与扭力柱接头用环氧树脂固定，下端呈自由状态，并用润滑防水剂保持它与扭力柱的良好接触。
这样，应用这种装置就可以通过电阻应变传感器直接测读十字板头所受的扭力，而不受轴杆摩擦、钻杆弯曲及坍孔等因素的影响，提高了测试精度。
电测式-十字板头结构示意图1—十字板；2—扭力柱；3—应变片；4—套筒；5—出线孔；2、十字板头的规格十字板头宜采用不锈钢整体制造，且板面粗糙度不大于6.3µm。
对于不同土类应选用不同尺寸的十字板头，在浅部软弱的淤泥、淤泥质黏性士、软黏士中一般选择75mm×150mm的十字板头较为合适，在稍硬士中可用50mm×100mm的十字板头。
十字板头规格表3、贯入主机机械式十字板剪切试验应使用钻机或其他成孔机械预先成孔；电测式十字板采用静力触探贯人主机将十字板头压人指定深度。

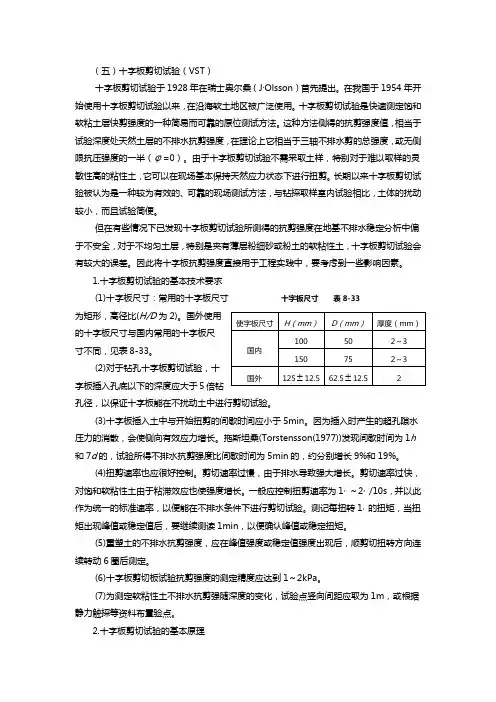

（五）十字板剪切试验（VST）十字板剪切试验于1928年在瑞士奥尔桑（J〃Olsson）首先提出。
在我国于1954年开始使用十字板剪切试验以来，在沿海软土地区被广泛使用。
十字板剪切试验是快速测定饱和软粘土层快剪强度的一种简易而可靠的原位测试方法。
这种方法侧得的抗剪强度值，相当于试验深度处天然土层的不排水抗剪强度，在理论上它相当于三轴不排水剪的总强度，或无侧限抗压强度的一半（ϕ=0）。
由于十字板剪切试验不需采取土样，特别对于难以取样的灵敏性高的粘性土，它可以在现场基本保持天然应力状态下进行扭剪。
长期以来十字板剪切试验被认为是一种较为有效的、可靠的现场测试方法，与钻探取样室内试验相比，土体的扰动较小，而且试验简便。
但在有些情况下已发现十字板剪切试验所测得的抗剪强度在地基不排水稳定分析中偏于不安全，对于不均匀土层，特别是夹有薄层粉细砂或粉土的软粘性土，十字板剪切试验会有较大的误差。
因此将十字板抗剪强度直接用于工程实践中，要考虑到一些影响因素。
1.十字板剪切试验的基本技术要求(1)十字板尺寸：常用的十字板尺寸十字板尺寸表8-33为矩形，高径比(H/D为2)。
国外使用的Array十字板尺寸与国内常用的十字板尺寸不同，见表8-33。
(2)对于钻孔十字板剪切试验，十字板插入孔底以下的深度应大于5倍钻孔径，以保证十字板能在不扰动土中进行剪切试验。
(3)十字板插入土中与开始扭剪的间歇时间应小于5min。
因为插入时产生的超孔隙水压力的消散，会使侧向有效应力增长。
拖斯坦桑(Torstensson(1977))发现间歇时间为1h和7d的，试验所得不排水抗剪强度比间歇时间为5min的，约分别增长9%和19%。
(4)扭剪速率也应很好控制。
剪切速率过慢，由于排水导致强大增长。
剪切速率过快，对饱和软粘性土由于粘滞效应也使强度增长。
一般应控制扭剪速率为1。
～2。
/10s，并以此作为统一的标准速率，以便能在不排水条件下进行剪切试验。
