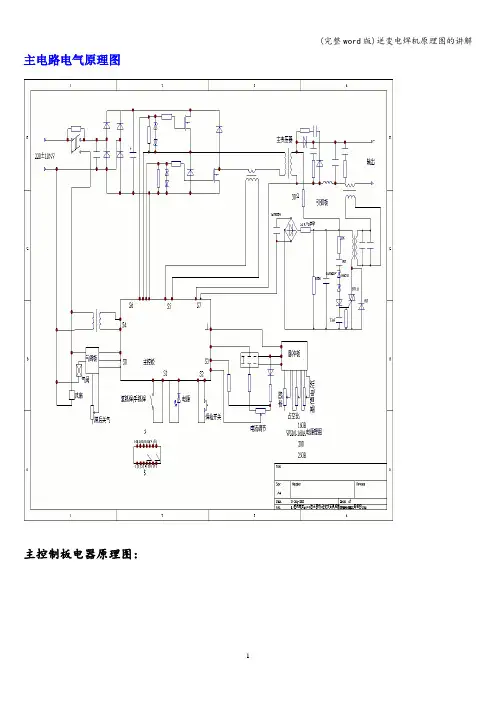

主电路电气原理图主控制板电器原理图:逆变触发电路图：脉冲及时序板原理图:本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源,通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。

IGBT逆变电焊机工作原理及输出特性这里介绍的逆变器（见图）主要由MOS 场效应管,普通电源变压器构成。

其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。

下面介绍该逆变器的工作原理及制作过程。

--拓普电子1。

电路图2。

工作原理这里我们将详细介绍这个逆变器的工作原理。

方波信号发生器（见图3） 这里采用六反相器CD4069构成方波信号发生器。

电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。

电路的振荡是通过电容C1充放电完成的.其振荡频率为f=1/2.2RC 。

图示电路的最大频率为：fmax=1/2.2×3.3×103×2。

2×10—6=62.6Hz ；最小频率fmin=1/2。

2×4.3×103×2。

2×10—6=48.0Hz 。

由于元件的误差，实际值会略有差异。

其它多余的反相器，输入端接地避免影响其它电路。

场效应管驱动电路。

由于方波信号发生器输出的振荡信号电压最大振幅为0~5V,为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0～12V.如图4所示.MOS 场效应管电源开关电路。

这是该装置的核心，在介绍该部分工作原理之前,先简单解释一下MOS 场效应管的工作原理。

MOS 场效应管也被称为MOS FET ， 既MetalOxide Semiconductor Field Effect 图4 图3Transistor（金属氧化物半导体场效应管）的缩写。

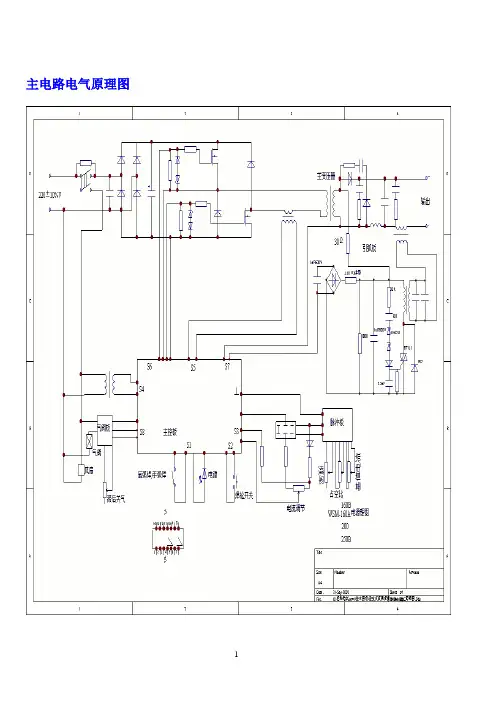

主电路电气原理图主控制板电器原理图：逆变触发电路图：脉冲及时序板原理图：本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。

IGBT逆变电焊机工作原理及输出特性 这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。

其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。

下面介绍该逆变器的工作原理及制作过程。

--拓普电子　1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。

方波信号发生器（见图3）　这里采用六反相器CD4069构成方波信号发生器。

电路中R1是补偿电阻，用于改善图3由于电源电压的变化而引起的振荡频率不稳。

电路的振荡是通过电容C1充放电完成的。

其振荡频率为f=1/2.2RC 。

图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz 。

由于元件的误差，实际值会略有差异。

其它多余的反相器，输入端接地避免影响其它电路。

场效应管驱动电路。

由于方波信号发生器输出的振荡信号电压最大振幅为0~5V ，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V 。

如图4所示。

MOS 场效应管电源开关电路。

这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。

MOS 场效应管也被称为MOS FET ， 既Metal OxideSemiconductor Field Effect Transistor （金属氧化物半导体场效应管）的缩写。

纯正弦波逆变器电路图大全（数字式/自举电容/光耦
隔离反馈电路图详解）
 纯正弦波逆变器电路图（一）
 基于高性能全数字式正弦波逆变电源的设计方案
 逆变电源硬件结构如图2所示。

主要包括直流推挽升压电路、正弦逆变电路、输出滤波电路、驱动电路、采样电路、主控制器和点阵液晶构成。

其中，直流升压部分将输入电压升高至输出正弦交流电的峰值以上的母线直流电压，正弦逆变部分将母线直流电压逆变后经输出滤波电路得到正弦式交流电，采样电路则对母线电压、母线电流、输出电压、输出电流、输入电压进行采样，以实现短路保护、过压欠压保护、过流保护、闭环稳压等功能。

驱动电路的功能是将驱动信号的逻辑电平进行匹配放大，以满足驱动功率管的要求。

控制电路的功能是产生驱动信号，并对采样信号进行处理，以实现复杂的系统功能。

点阵液晶的功能是显示系统工作信息，如果输出电压、电流以及保护信息等。
