DC12V→AC220V逆变电路这里介绍的逆变器〔见图〕主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适宜电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器〔见图3〕图3这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地防止影响其它电路。
场效应管驱动电路。
图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图4所示。
MOS场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
图5MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor〔金属氧化物半导体场效应管〕的缩写。
它一般有耗尽型和增强型两种。
本文使用的为增强型MOS 场效应管，其内部构造见图5。
它可分为NPN型PNP型。
NPN型通常称为N沟道型，PNP型也叫P沟道型。
由图可看出，对于N 沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极那么接在P型半导体上。
我们知道一般三极管是由输入的电流控制输出的电流。

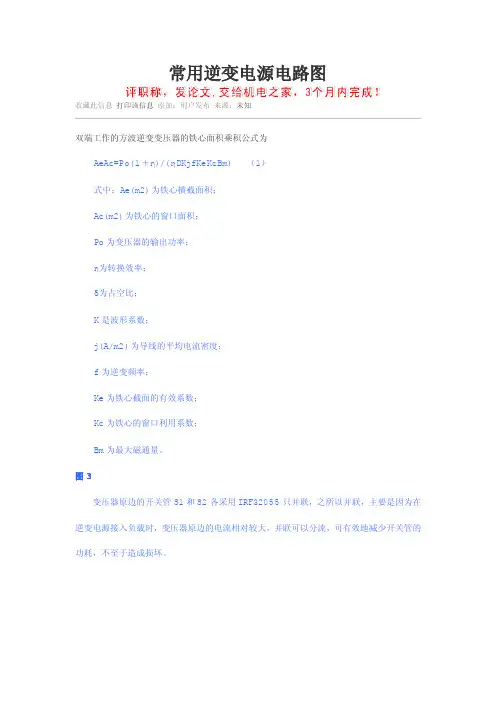

常用逆变电源电路图收藏此信息打印该信息添加：用户发布来源：未知双端工作的方波逆变变压器的铁心面积乘积公式为AeAc=Po(1＋η)/(ηDKjfKeKcBm)（1）式中：Ae(m2)为铁心横截面积；Ac(m2)为铁心的窗口面积；Po为变压器的输出功率；η为转换效率；δ为占空比；K是波形系数；j(A/m2)为导线的平均电流密度；f为逆变频率；Ke为铁心截面的有效系数；Kc为铁心的窗口利用系数；Bm为最大磁通量。
图3变压器原边的开关管S1和S2各采用IRF32055只并联，之所以并联，主要是因为在逆变电源接入负载时，变压器原边的电流相对较大，并联可以分流，可有效地减少开关管的功耗，不至于造成损坏。
PWM控制电路芯片SG3524，是一种电压型开关电源集成控制器,具有输出限流,开关频率可调,误差放大,脉宽调制比较器和关断电路,其产生PWM方波所需的外围线路很简单。
当脚11与脚14并联使用时,输出脉冲的占空比为0～95％,脉冲频率等于振荡器频率的1/ 2。
当脚10（关断端）加高电平时,可实现对输出脉冲的封锁,与外电路适当连接,则可以实现欠压、过流保护功能。
利用SG3524内部自带的运算放大器调节其输出的驱动波形的占空比D，使D>50％，然后经过CD4011反向后，得到对管的驱动波形的D<50％，这样可以保证两组开关管驱动时，有共同的死区时间。
3DC/AC变换如图3所示，DC/AC变换采用单相输出，全桥逆变形式，为减小逆变电源的体积，降低成本，输出使用工频LC滤波。
由4个IRF740构成桥式逆变电路，IRF740最高耐压4 00V，电流10A，功耗125W，利用半桥驱动器IR2110提供驱动信号，其输入波形由SG3524提供，同理可调节该SG3524的输出驱动波形的D<50％，保证逆变的驱动方波有共同的死区时间。
图4IR2110是IR公司生产的大功率MOSFET和IGBT专用驱动集成电路，可以实现对MOSFET和IGBT的最优驱动，同时还具有快速完整的保护功能，因而它可以提高控制系统的可靠性，减少电路的复杂程度。
三相逆变器电路原理和工作过程图文说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电网负载平衡要求和用电负载性质等的限制，容量一般都在100kV A以下，大容量的逆变电路大多采用三相形式。
三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。
1.三相电压型逆变器。
电压型逆变器就是逆变电路中的输入直流能量由一个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，而电流波形取决于实际的负载阻抗。
三相电压型逆变器的基本电路如图6-15所示。
该电路主要由6只功率开关器件和6只续流二板管以及带中性点的直流电源构成。
图中负载L和R表示三相负载的各路相电感和相电阻。
图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作用下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。
控制电路输出的开关控制信号可以是方波、阶梯波、脉宽调制方波、脉宽调制三角波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。
普通方波和被正弦波调制的方波的区别如图6-16所示，与普通方波信号相比，被调制的方波信号是按照正弦波规律变化的系列方波信号，即普通方波信号是连续导通的，而被调制的方波信号要在正弦波调制的周期内导通和关断N次。
方波调制波形图6-16 方波与被调制方波波形示意图2.三相电流型逆变器。
电流型逆变器的直流输入电源是一个恒定的直流电流源，需要调制的是电流，若一个矩形电流注入负载，电压波形则是在负载阻抗的作用下生成的。
在电流型逆变器中，有两种不同的方法控制基波电流的幅值，一种方法是直流电流源的幅值变化法，这种万法使得交流电输出侧的电流控制比较简单；另一种方法是用脉宽调制来控制基波电流。
逆变器作业原理及电路图逆变器作业原理
逆变器的作业原理：
1.直流电能够经过哆嗦电路变为沟通电
2.得到的沟通电再经过线圈升压（这时得到的是方形波的沟通电）
3.对得到的沟通电进行整流得到正弦波
AC-DC就比照简略了咱们知道二极管有单导游电性
能够用二极管的这一特性连成一个电桥
让一端一贯是流入的另一端一贯是流出的这就得到了电压正弦改动的直流电假定需求滑润的直流电还需求进行整流简略的办法便是联接一个电容
一，经过三极管，等电子元件的开开关关，将直流电改动为方波沟通电。
二，将方波沟通电滤波变为正弦沟通电。
三，用变压器升压为220V的电压。
1。
什么是逆变器?逆变器原理图_逆变器工作原理逆变器(Inverter)，又称为变流器、反流器，与整流器刚好相反，是一种可将直流电转变为220V沟通电的仪器。
可分为半桥逆变器、全桥逆变器等，现已广泛适用于电脑、电视、空调、冰箱、风扇等设备中。
一、逆变器原理图逆变器由逆变桥、掌握规律和滤波电路组成，其原理图如下图所示，包括输入接口、电压启动回路、MOS开关管、直流变换回路、PWM掌握器、反馈回路、LC振荡及输出回路、负载等几个部分。
二、逆变器原理首先，让我们先来看看逆变器的各个组成部分起到的都是什么作用吧1、输入接口：在输入部分有三个接口，分别输入12V直流电压VIN、工作使能电压ENB、Panel电流掌握DIM三种信号。
其中VIN 由Adapter(适配器)供应;ENB由MCU(单片机)供应，其值为0或3V，当ENB为0V时，表示逆变器未处于正常工作状态，当ENB为3V时，表示逆变器处于正常工作状态;DIM由主板供应，其值在0～5V间变化，反馈给PWM掌握器的DIM值越小，逆变器向负载供应的电流越大。
2、电压启动回路：接收工作使能电压ENB，当ENB为3V时，点亮Panel的背光灯灯管，表示逆变器处于正常工作状态。
3、PWM掌握器：接收Panel电流掌握DIM信号，完成过压爱护、欠压爱护、短路爱护、脉冲宽度调制等功能。
4、直流变换回路：由MOS开关管和储能电感构成，当接收到12V直流电压VIN后，MOS管便开头做开关动作，使得直流电压对电感进行循环的充电放电，从而得到沟通电压。
5、LC振荡及输出回路：用以保证灯管启动时需要的1600V电压，并在其启动后将电压降至800V。
6、反馈回路：当逆变器处于正常工作状态时，用以稳定其电压输出。
总而言之，逆变器的工作原理就是首先通过震荡电路将直流电变为沟通电，其次通过线圈升压得到方形波沟通电，最终通过整流得到正弦波沟通电的过程。
最简单的逆变器电路直流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程都是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，因此直流升压电路属于DC/DC电路的一种类型。
在使用电池供电的便携设备中，都是通过直流升压电路获得电路中所需要的高电压，这些设备包括：手机、传呼机等无线通讯设备、照相机中的闪光灯、便携式视频显示装置、电蚊拍等电击设备等等。
一、几种简单的直流升压电路以下是几种简单的直流升压电路，主要优点：电路简单、低成本；缺点：转换效率较低、电池电压利用率低、输出功率小。
这些电路比较适合用在万用电表中，替代高压叠层电池。
阳极电压为＋２０ｋＶ，聚焦极电压为＋３．２ｋＶ，加速极电压为＋１０００Ｖ，高压部件供电为直流２４Ｖ。
以下电路是为替换维修这些显示器的高压部件而设计（电路选自网络文章，原作者不详）。
该电路的设计也可为其他升压电路设计提供参考。
基本原理：ＮＥ５５５构成脉冲发生器，调节电位器ＶＲ２可使之产生频率为２０ｋＨｚ左右的脉冲，电位器ＶＲ１调脉宽。
ＴＲ１为推动级，脉冲变压器Ｔ１采用反极性激励，即ＴＲ１导通时ＴＲ２截止，ＴＲ１截止时ＴＲ２导通，Ｄ３、Ｃ９、ＶＲ３、Ｒ７及Ｄ４、Ｒ６、ＴＲ３组成高压保护电路。
ＶＲ２用于调频率，调节ＶＲ２可调整高压大小。
ＶＲ２选用精密可调电阻。
Ｔ２可选用彩电行输出变压器变通使用。
笔者选用的是东洋ＳＥ－１４３８Ｇ系列３５ｃｍ（１４英寸）彩电的行输出变压器，采用此变压器阳极电压可达２０ｋＶ，再适当选取Ｒ８的阻值使加速极电压为＋１０００Ｖ、Ｒ９的阻值使聚焦极电压为＋３．２ｋＶ即可。
整个部件采用铝盒封装，铝壳接地，这样可减少对电路干扰。
5V升12V的电路图(IC:MC34063)5v升12v的ic有AIC1630A,LM2585-ADJ,MC34063,TCC1301,M AX232the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。
单相全桥逆变器电路图单相桥式逆变器的工作原理和波形图详解
一、单相全桥（逆变器）是什么?
单相全桥逆变器基本上是电压源逆变器，单相全桥逆变器的（电源电路）图下图所示。
为了简单，没有标出SCR触发电路和换向电路。
单相全桥逆变器采用2线直流（电源）、4个续流（二极管）和4个（可控硅）。
T1和可T2同时导通，其频率为f=1/T。
同样，T3 和T4同时开启。
(T1和T2 ）和（T3和T4）的相位差有180℃。
单相全桥逆变器
二、单相全桥逆变器电路工作原理
单相全桥逆变器的工作分为4种模式：模式℃：(t1
模式℃（t1
模式II (T/2
模式III（t2
三、单相全桥逆变波形
这里S1、S2、S3、S4也就是T1、T2、T3、T4。
1、当负载为：负载为R、L、RL
1）纯（电感负载）L 负载：
电流Io 关于t 轴对称，因此直流分量= 0，并且电流从最小峰值电流(-Ip) 到最大峰值电流(+Ip) 呈线性。
在这种情况下：D1 和D2在0
负载为R、L、RL
2、当负载为纯阻性负载
输出电压（U0）和输出电流（I0）波形如下：
Ig1和Ig2为门脉冲，用于接通S1、S2和S3、S4。
对于阻性负载，在0
负载为纯阻性负载
3、任何负载的输出电压（U0）波形
负载的输出电压（U0）波形
对于任何类型的负载，输出电压波形将保持相同，但电流波形取决于负载的性质。
输出电压波形是半波对称的，因此不存在所有偶次谐波。
四、单相全桥逆变优点
电路中无电压波动
适合高输入电压
高效节能
功率器件的额定电流等于负载电流。

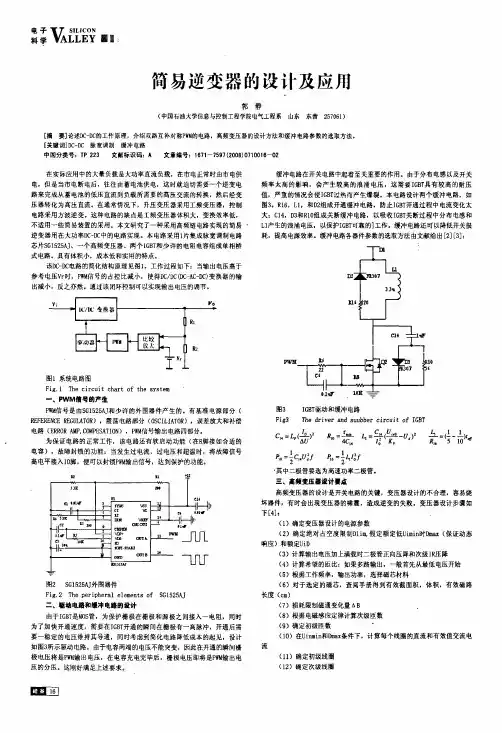

毫子科学SI L I C o NL L E Y磁鍪简易逆变器的设计及应用郭静(中国石油大学信息与控制工程学院电气工程系山东东营257061)【摘要nQ述D c—D c的工作原理，介绍双路互补对称P硼的电路，高频变压器的设计方法和缓冲电路参数的选取方法。
【关键词]D c—D c脉宽调制缓冲电路中国分类号：T P223文献标识码：^文章编号：1671—7597(2008)0710016—02在实际应用中的大量负载是大功率直流负载，在市电正常时由市电供电，但是当市电断电后，往往由蓄电池供电，这时就迫切需要一个逆变电路来完成从蓄电池的低压直流到负载所需要的高压交流的转换，然后经变压器转化为高压直流。
在通常情况下，升压变压器采用工频变压器，控制电路采用方波逆变。
这种电路的缺点是工频变压器体积大，变换效率低，不适用一些简易装置的采用。
本文研究了一种采用高频链电路实现的简易逆变器用在大功率D c—D c中的电路实现。
本电路采用l片集成脉宽调制电路芯片sG l525”、一个高频变压器、两个I G B T和少许的电阻电容组成单相桥式电路。
具有体积小，成本低和实用的特点。
该Dc—D c电路的简化结构原理见图1。
工作过程如下：当输出电压高于参考电压vr时，PW M信号的占控比减小，使得D c／D c(D c—A c—D c)变换器的输出减小，反之亦然。
通过该闭环控制可以实现输出电压的调节。
图1系统电路图Fi g．1T he ci r cui t char t of t h e s ys t em一、PW M信号的产生嗍信号是由s G l525A J和少许的外围器件产生的。
有基准电源部分( R E FE R E N cE I c E G uL A T O R)，震荡电路部分(0scI L I A T O R)，误差放大和补偿电路(职R O R A肝，cO肝Es A Tl0N)，P_i l『M信号输出电路四部分。
为保证电路的正常工作，该电路还有软启动功能(在8脚接如合适的电容)，故障封锁的功能：当发生过电流、过电压和超温时，将故障信号高电平接入10脚，便可以封锁P州输出信号，达到保护的功能。
逆变器应用及一种简单的逆变器电路图随着科技的快速发展，逆变器已经越来越多的出现在人们的生活中。
目前，逆变器的已经在很多领域应用到，比如电脑、电视、洗衣机、空调、家庭影院、电动砂轮、电动工具、缝纫机、录像机、按摩器、风扇、照明等等。
逆变器是一种能够进行电能转换的器件，当输入的是直流电是，输出就会变成交流电，而且一般是为220v50HZ正弦或方波。
它与应急电源的工作原理是相反的，逆变器一般由控制逻辑、滤波电路和逆变桥组成。
本文将首先介绍二极管在逆变器中的应用，然后结合一种简单的逆变器电路图，具体分析PWM逆变器的工作原理。
二极管在逆变器中的应用
在家电应用中，最主要的就是高效率和节能，三相无刷直流电机正是因为具有效率高、尺寸小的优点，被广泛的应用在家电设备及其他很多应用中。
除此之外，由于还将机械换向装置替换成电子换向器，三相无刷电机进而被认为可靠性比原来更高了。
标准的三相功率级(power stage)被用来驱动一个三相无刷直流电机，如图1所示。
功率级产生一个电场，为了使电机很好地工作，这个电场必须保持与转子磁场之间的角度接近90°。
六步序列控制产生6个定子磁场向量，这些向量必须在一个指定的转子位置下改变。
霍尔效应传感器扫描转子的位置。
为了向转子提供6个步进电流，功率级利用6个可以按不同的特定序列切换的功率MOSFET。
下面解释一个常用的切换模式，可提供6个步进电流。
MOSFET Q1、Q3和Q5高频(HF)切换，Q2、Q4和Q6低频(LF)切换。
当一个低频MOSFET处于开状态，而且一个高频MOSFET 处于切换状态时，就会产生一个功率级。
步骤1) 功率级同时给两个相位供电，而对第三个相位未供电。
假设供电相位为L1、L2，L3未供电。
在这种情况下，MOSFET Q1和Q2处于导通状态，电流流经Q1、L1、L2和Q4。
步骤2)MOSFET Q1关断。
因为电感不能突然中断电流，它会产生额外电压，直到体二极管D2被直接偏置，并允许续流电流流过。
续流电流的路径为D2、L1、L2和Q4。
步骤3)Q1打开，体二极管D2突然反偏置。
Q1上总的电流为供电电流(如步骤1)与二极管D2上的恢复电流之和。
显示出其中的体-漏二极管。
在步骤2，电流流入到体-漏二极管D2(见图1)，该二极管被正向偏置，少数载流子注入到二极管的区和P区。
当MOSFET Q1导通时，二极管D2被反向偏置，N区的少数载流子进入P+体区，反之亦然。
这种快速转移导致大量的电流流经二极管，从N-epi到P+区，即从漏极到源极。
电感L1对于流经Q2和Q1的尖峰电流表现出高阻抗。
Q1表现出额外的电流尖峰，增加了在导通期间的开关损耗。
图4a描述了MOSFET的导通过程。
为改善在这些特殊应用中体二极管的性能，研发人员开发出具有快速体二极管恢复特性MOSFET。
当二极管导通后被反向偏置，反向恢复峰值电流Irrm较小。
结合一种简单的逆变器电路图分析PWM逆变器电路的工作原理
电阻R2和电容C1套集成电路内部振荡器的频率。
预设R1可用于振荡器的频率进行微调。
14脚和11脚IC内部驱动晶体管的发射极终端。
的驱动晶体管(引脚13和12)的集电极终端连接在一起，并连接到8 V轨(7808输出)。
可在IC的引脚14和15两个180度，淘汰50赫兹脉冲列车。
这些信号驱动器在随后的晶体管阶段。
当14脚的信号为高电平，晶体管Q2接通，就这反过来又使晶体管Q4，Q5，Q6点从目前的+12 V电源(电池)连接流一个通过的上半部分(与标签的标记)变压器(T1)中，小学通过晶体管Q4，Q5和Q6汇到地面。
因此诱导变压器二次电压(由于电磁感应)，这个电压220V输出波形的上半周期。
在此期间，11脚低，其成功的阶段将处于非活动状态。
当IC引脚11云高的第三季度结果Q7的获取和交换，Q8和Q9将被打开。
从+12 V电源通过变压器的初级下半部和汇到地面通过晶体管的Q7，Q8，Q9，以及由此产生的电压，在T2次级诱导有助于的下半部周期(标签上标明)电流流220V输出波形。
逆变电路的输出电压调节部分的工作原理
逆变器输出(T2的输出)挖掘点的标记为B，C，并提供给变压器T2的主。
在变压器T2的下降这个高电压的步骤，桥梁D5整流它和这个电压(将逆变器的输出电压成正比)是提供的PIN1通过奥迪R8，R9，R16和(该IC的内部错误放大器的反相输入)这个电压与内部参考电压比较。
此误差电压成正比的输出电压所需的值和IC调节占空比的驱动信号(引脚14和12)为了使输出电压为所需的值的变化。
R9的预设，可用于调节逆变器输出电压，因为它直接控制变频器的输出电压误差放大器部分的反馈量。
二极管D3和D4续流二极管，保护驱动级晶体管的开关变压器(T2)初选时产生的电压尖峰。
R14和R15限制基地的第四季度和Q7。
R12和R13为第四季度和Q7防止意外的开
关ON下拉电阻。
C10和C11是绕过从变频器的输出噪声。
C8是一个滤波电容的稳压IC 7805。
R11的限制限制了电流通过LED指示灯D2的。
关于逆变器的相关知识小编就为您暂时介绍到这里，通过上述讲解，相信大家对二极管在逆变器中的应用及PWM逆变器的工作原理都有所了解了吧。
在上述文章中，我们具体分析了一种简单的逆变器电路图设计，希望对大家逆变器的学习能够有所帮助。
