二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

一款最常见的车载逆变器电路原理图见图1。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

[img]/UploadFiles/200942618167800.jpg[/img]1.车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。

图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。

TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

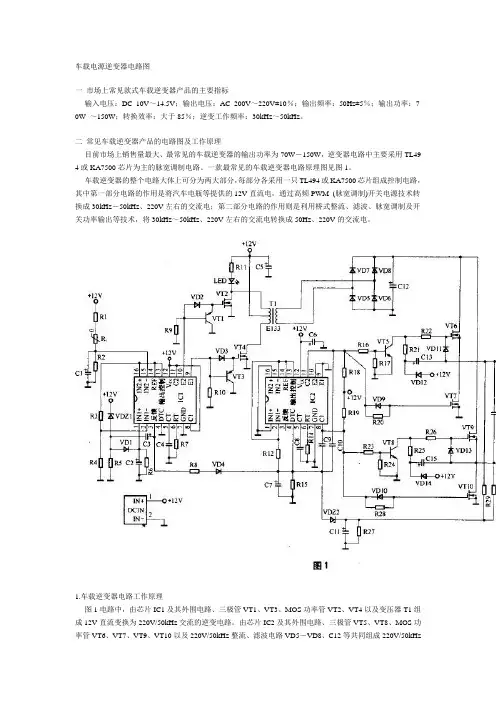

车载电源逆变器电路原理图一市场上常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W ～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。

二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

一款最常见的车载逆变器电路原理图见图1。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。

图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。

TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

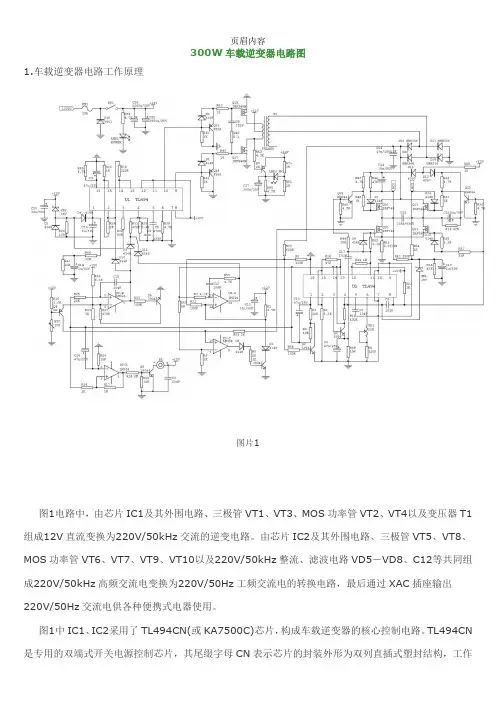

300W车载逆变器电路图1.车载逆变器电路工作原理图片1图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。

图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。

TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

TL494芯片内置有5V基准源，稳压精度为5 V±5％，负载能力为10mA，并通过其14脚进行输出供外部电路使用。

TL494芯片还内置2只NPN功率输出管，可提供500mA的驱动能力。

TL494芯片的内部电路如图2所示。

图1电路中IC1的15脚外围电路的R1、C1组成上电软启动电路。

上电时电容C1两端的电压由0V 逐步升高，只有当C1两端电压达到5V以上时，才允许IC1内部的脉宽调制电路开始工作。

当电源断电后，C1通过电阻R2放电，保证下次上电时的软启动电路正常工作。

IC1的15脚外围电路的R1、Rt、R2组成过热保护电路，Rt为正温度系数热敏电阻，常温阻值可在150 Ω～300Ω范围内任选，适当选大些可提高过热保护电路启动的灵敏度。

热敏电阻Rt安装时要紧贴于MOS功率开关管VT2或VT4的金属散热片上，这样才能保证电路的过热保护功能有效。

IC1的15脚的对地电压值U是一个比较重要的参数，图1电路中U≈Vcc×R2÷ (R1+Rt+R2)V，常温下的计算值为U≈6.2V。

车载逆变器电路图及故障维修经验ﻫ一市场上常见款式车载逆变器产品得主要指标输入电压:DC 10Ｖ～14。

5V;输出电压:AC ２00V～220V±１0％;输出频率:50H ｚ±5％;输出功率:7０W ~１50W;转换效率:大于８5％;逆变工作频率:30kHz～50ｋＨz、二常见车载逆变器产品得电路图及工作原理ﻫ目前市场上销售量最大、最常见得车载逆变器得输出功率为7０Ｗ－150W,逆变器电路中主要采用TL49４或KA7５00芯片为主得脉宽调制电路、一款最常见得车载逆变器电路原理图见图1、车载逆变器得整个电路大体上可分为两大部分,每部分各采用一只ＴL４9４或ＫA７5００芯片组成控制电路,其中第一部分电路得作用就是将汽车电瓶等提供得１2V直流电,通过高频PWM (脉宽调制)开关电源技术转换成30kＨｚ-50kＨz、２20V左右得交流电;第二部分电路得作用则就是利用桥式整流、滤波、脉宽调制及开关功率输出等技术,将３0ｋＨz~50kHz、２20Ｖ左右得交流电转换成50Hz、220Ｖ得交流电。

１。

车载逆变器电路工作原理ﻫ图1电路中,由芯片ＩC1及其外围电路、三极管VT1、VT3、MＯS功率管ＶT2、ＶT4以及变压器T１组成1２V直流变换为220V ／5０kHz交流得逆变电路。

由芯片ＩC2及其外围电路、三极管VT5、VT8、MOS 功率管VＴ6、VＴ7、ＶＴ9、VＴ10以及22０V／50kHz整流、滤波电路 VＤ5－V Ｄ8、Ｃ１2等共同组成220V/50ｋHz高频交流电变换为２20V/5０Hz工频交流电得转换电路,最后通过XAC插座输出220V /50Ｈz交流电供各种便携式电器使用、ﻫ图1中IC1、IC２采用了TＬ494ＣN(或ＫA7500C)芯片,构成车载逆变器得核心控制电路。

TL4９4CＮ就是专用得双端式开关电源控制芯片,其尾缀字母CN表示芯片得封装外形为双列直插式塑封结构,工作温度范围为0℃-７0℃,极限工作电源电压为7V～40Ｖ,最高工作频率为300kHz。

常见车载逆变器电路图及维修要点常见车载逆变器电路图及维修要点一常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。

二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

一款最常见的车载逆变器电路原理图见图1。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

1.车载逆变器电路工作原理电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。

IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。

TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

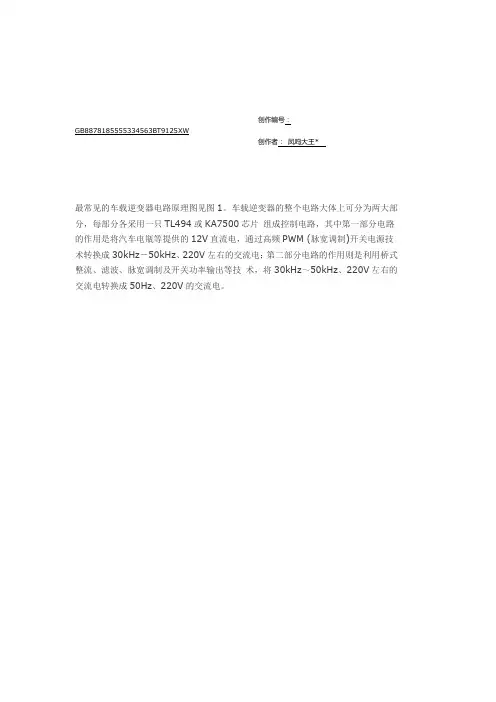

最常见的车载逆变器电路原理图见图1。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电,通过高频PWM (脉宽调制）开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路 VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路,最后通过XAC插座输出220V /50Hz交流电供各种便携式电器使用.图1中IC1、IC2采用了TL494CN(或 KA7500C)芯片，构成车载逆变器的核心控制电路.TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃—70℃,极限工作电源电压为7V～40V，最高工作频率为300kHz。

TL494芯片内置有5V基准源，稳压精度为5 V±5% ，负载能力为10mA，并通过其14脚进行输出供外部电路使用.TL494芯片还内置2只NPN功率输出管，可提供500mA的驱动能力。

TL494芯片的内部电路图1电路中IC1的15脚外围电路的R1、C1组成上电软启动电路.上电时电容C1两端的电压由0V逐步升高，只有当C1两端电压达到5V以上时，才允许 IC1内部的脉宽调制电路开始工作。

当电源断电后，C1通过电阻R2放电,保证下次上电时的软启动电路正常工作。

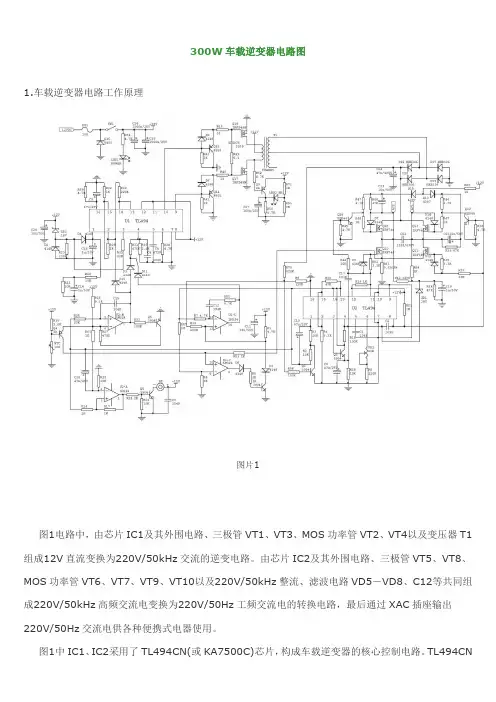

300W车载逆变器电路图1.车载逆变器电路工作原理图片1图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。
