平焊钢制法兰标准及学习资料

  • 格式：doc
  • 大小：675.53 KB
  • 文档页数：12

平焊钢法兰

JB81-59

Pg=0.6MPa

公称通径 管子外径 法 兰 螺 栓 螺

母

单

重

（kg） 焊 接 法

兰

理

论

重

量

（kg） 外径 螺孔中心直径 连接凸出直径 凸出部分高度 法兰厚度 螺栓孔直径 GB18-58 焊接直角边长 管壁最小厚度 管与法兰边距 数量 直径

与

长度 单

重

（kg）

Dg d0 D D1 D2 f b d K s H ≈

10 14 75 50 32 2 12 12 4 M10X38 0.035 0.011 3 3 4 0.313

15 18 80 55 40 2 12 12 4 M10X38 0.035 0.011 3 3 4 0.335

20 25 90 65 50 2 14 12 4 M10X40 0.036 0.011 3 3 4 0.536

25 32 100 75 60 2 14 12 4 M10X40 0.036 0.011 4 3.5 5 0.641

32 38 120 90 70 2 16 14 4 M12X48 0.058 0.016 4 3.5 5 1.097

40 45 130 100 80 3 16 14 4 M12X48 0.058 0.016 4 3.5 5 1.219

50 57 140 110 90 3 16 14 4 M12X48 0.058 0.016 4 3.5 5 1.348

65 73 160 130 110 3 16 14 4 M12X48 0.058 0.016 5 4 6 1.67

80 89 185 150 120 3 16 18 4 M16X55 0.119 0.032 5 4 6 2.48

100 108 205 170 145 3 16 18 4 M16X55 0.119 0.032 5 4 6 2.89

125 133 235 200 175 3 20 18 8 M16X60 0.126 0.032 5 4 6 3.94

150 159 260 225 200 3 20 18 8 M16X60 0.126 0.032 5 4.5 6 4.37

175 194 290 255 230 3 22 18 8 M16X65 0.134 0.032 6 6 7 5.50

200 219 315 280 255 3 22 18 8 M16X65 0.134 0.032 7 6 8 6.02

225 245 340 305 280 3 22 18 8 M16X65 0.134 0.032 8 7 9 6.7

250 273 370 335 310 3 24 18 12 M20X70 0.239 0.032 9 8 10 8.03

300 325 435 395 362 4 24 23 12 M20X70 0.239 0.061 9 8 10 10.3

350 377 485 455 412 4 26 23 12 M20X75 0.252 0.061 10 9 11 13.5

400 426 535 495 452 4 28 23 16 M20X80 0.264 0.061 10 9 11 15.3

450 478 590 550 506 4 28 23 16 M20X80 0.264 0.061 10 9 11 17.53

500 529 640 600 558 4 30 23 16 M20X85 0.276 0.061 10 9 11 20.67

600 630 755 715 670 5 30 25 20 M20X85 0.335 0.073 10 9 11 26.07

注：螺母型号及标记示例 螺母AM10 GB45-58

平焊钢法兰

JB81-59

Pg=1.0MPa

公称通径 管子外径 法 兰 螺 栓 螺

母

单

重

（kg） 焊 接 法

兰

理

论

重

量

（kg） 外径 螺孔中心直径 连接凸出直径 凸出部分高度 法兰厚度 螺栓孔直径 GB18-58 焊接直角边长 管壁最小厚度 管与法兰边距 数量 直径

与

长度 单

重

（kg）

Dg d0 D D1 D2 f b d K s H ≈

10 14 90 60 40 2 12 14 4 M12X40 0.051 0.016 3 3 4 0.085

15 18 95 65 45 2 12 14 4 M12X40 0.051 0.016 3 3 4 0.511

20 25 105 75 55 2 14 14 4 M12X45 0.055 0.016 3 3 4 0.748

25 32 115 85 65 2 14 14 4 M12X45 0.055 0.016 4 3.5 5 0.89

32 38 135 100 78 2 16 18 4 M16X50 0.111 0.032 4 3.5 5 1.40

40 45 145 110 85 3 18 18 4 M16X55 0.119 0.032 4 3.5 5 1.71

50 57 160 125 100 3 18 18 4 M16X55 0.119 0.032 4 3.5 5 2.09

65 75 180 145 120 3 20 18 4 M16X60 0.126 0.032 5 4 6 2.84

80 89 195 160 135 3 20 18 4 M16X60 0.126 0.032 5 4 6 3.24

100 108 215 180 155 3 22 18 8 M16X65 0.134 0.032 5 4 6 4.01

125 133 245 210 185 3 24 18 8 M16X70 0.142 0.032 5 4 6 5.4

150 159 280 240 210 3 24 23 8 M20X70 0.239 0.061 5 4.5 6 6.12

175 194 314 280 240 3 24 23 8 M20X70 0.239 0.061 6 6 7 7.44

200 219 335 295 265 3 24 23 8 M20X70 0.239 0.061 7 6 8 8.24

225 245 365 325 295 3 24 23 8 M20X70 0.239 0.061 8 7 9 9.30

250 273 390 350 320 3 26 23 12 M20X75 0.252 0.061 9 8 10 10.1

300 325 440 400 368 4 28 23 12 M20X80 0.264 0.061 9 8 10 12.9

350 377 500 460 428 4 28 23 16 M20X80 0.264 0.061 10 9 11 15.9

400 426 565 515 482 4 30 25 16 M22X85 0.335 0.073 10 9 11 21.8

450 478 615 565 532 4 30 25 20 M22X85 0.335 0.073 10 9 11 24.4

500 529 670 620 585 4 33 25 20 M22X90 0.349 0.073 10 9 11 27.7

600 630 780 725 685 5 36 30 20 M24X105 0.637 0.155 10 9 11 39.4

注：螺母型号及标记示例 螺母AM10 GB45-58

平焊钢法兰

JB81-59

Pg=1.6MPa

公称通径 管子外径 法 兰 螺 栓 螺

母

单

重

（kg） 焊 接 法

兰

理

论

重

量

（kg） 外径 螺孔中心直径 连接凸出直径 凸出部分高度 法兰厚度 螺栓孔直径 GB18-58 焊接直角边长 管壁最小厚度 管与法兰边距 数量 直径

与

长度 单

重

（kg）

Dg d0 D D1 D2 f b d K s H ≈

10 14 90 60 40 2 14 14 4 M12X45 0.055 0.016 3 3 4 0.547

15 18 95 65 45 2 14 14 4 M12X45 0.055 0.016 3 3 4 0.711

20 25 105 75 55 2 16 14 4 M12X50 0.059 0.016 3 3 4 0.867

25 32 115 85 65 2 18 14 4 M12X50 0.059 0.016 4 3.5 5 1.174

32 38 135 100 78 3 18 18 4 M16X55 0.119 0.032 4 3.5 5 1.60

40 45 145 110 85 3 20 18 4 M16X60 0.126 0.032 4 3.5 5 2.00

50 57 160 125 100 3 22 18 4 M16X65 0.134 0.032 4 3.5 5 2.41

65 73 180 145 120 3 24 18 4 M16X70 0.142 0.032 5 4 6 3.45

80 89 195 160 135 3 24 18 8 M16X70 0.142 0.032 5 4 6 3.71

100 108 215 180 155 3 26 18 8 M16X70 0.142 0.032 5 4 6 4.8

125 133 245 210 185 3 28 18 8 M16X75 0.150 0.032 5 4 6 6.47

150 159 280 240 210 3 28 23 8 M20X80 0.264 0.061 5 4.5 6 7.92

175 194 310 270 240 3 28 23 8 M20X80 0.264 0.061 6 6 7 8.81

200 219 325 295 265 3 30 23 12 M20X85 0.276 0.061 7 6 8 10.1

225 245 365 325 295 3 30 23 12 M20X85 0.276 0.061 8 7 9 11.7

250 273 405 355 320 3 32 25 12 M22X90 0.349 0.073 9 8 10 15.7

300 325 460 410 375 4 32 25 12 M22X90 0.349 0.073 9 8 10 18.1

350 377 520 470 435 4 34 25 16 M22X95 0.364 0.073 10 9 11 23.3

400 426 580 525 485 4 38 30 16 M27X105 0.637 0.155 10 9 11 31.0

450 478 640 585 545 4 42 30 20 M27X115 0.678 0.155 10 9 11 40.2

500 529 705 650 608 4 48 34 20 M30X130 0.952 0.216 10 9 11 55.1

600 630 840 770 718 5 50 41 20 M36X140 1.007 0.216 10 9 11 80.3

合集下载

带颈平焊法兰标准

带颈平焊法兰标准

第 1 页

带颈平焊钢制法兰〔欧洲体系〕PN0.6MPa ,HG/T20592-2021

(例题,表注符号：SO250(B)—0.6RF，材质Q245，标准：HG/T20592-2021)

公称直径(DN) 钢管外径 连接尺寸

法兰厚度(C) 法兰高度〔H〕 理论重量〔kg〕 A系列 B系列 法兰外径〔D〕 螺栓孔中心圆直径〔K〕 螺栓孔直径〔D1〕 螺栓孔数量〔n〕 螺栓长度〔TH〕

10 14 75 50 11 4 M10×50 12 20

15 18 80 55 11 4 M10×50 12 20

20 25 90 65 11 4 M10×50 14 24

25 32 100 75 11 4 M10×50 14 24

32 38 120 90 14 4 M12×55 16 26

40 45 130 100 14 4 M12×55 16 26

50 57 140 110 14 4 M12×55 16 28

65 76.1(73) 76 160 130 14 4 M12×55 16 32

80 89 190 150 18 4 M16×65 18 34

100 108 210 170 18 4 M16×65 18 40

125 133 240 200 18 8 M16×65 18 44

150 159 265 225 18 8 M16×70 20 44

200 219 320 280 18 8 M16×75 22 44

250 273 273 375 335 18 12 M16×80 24 44 第 2 页 300 325 440 395 22 12 M20×85 24 44

公称直径DN 钢管外径 连接尺寸

法兰厚度C 法兰高度〔H〕 理论重量〔kg〕 A系列 B系列 法兰外径〔D〕 螺栓孔中心圆直径〔K〕 螺栓孔直径〔D1〕 螺栓孔数量〔n〕 螺栓长度〔TH〕

GBT9119-2010_板式平焊钢制管法兰高清

GBT9119-2010_板式平焊钢制管法兰高清

PN2.5PN6

PN10

PN16PN25PN40PN63PN100DN10-DN2000DN10-DN2000DN10-DN2000DN10-DN2000DN10-DN800DN10-DN600DN10-DN2000DN10-DN2000DN10-DN2000DN10-DN2000DN10-DN800DN10-DN600DN10-DN400DN10-DN350

数量ｎ/个螺纹规格ｄ/ｍｍｆ1/ｍｍ系列１系列２

1017.214755011410123521815

1521.318805511410124022219公称尺寸DN系列１系列２型式

平面（ＦＦ）——

突面（ＲＦ）

3.2板式平焊钢制管法兰的型式应符合图1和图2的规定，法兰尺寸应符合表2～表9的规定。

表2PN2.5板式平焊钢制管法兰

钢管外径Ａ/ｍｍ连接尺寸

螺栓法兰外径Ｄ/ｍｍ螺栓孔中心圆直径Ｌ/ｍｍ螺栓孔直径Ｌ/ｍｍ法兰厚度Ｃ/ｍｍ密封面法兰内径Ｂ/ｍｍ的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T9112钢制管法兰类型与参数

GB/T9124钢制管法兰技术条件

3型式与尺寸

3.1用PN标记的板式平焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围按表1的规定．

表1用PN标记的板式平焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围

密封面公称压力前言？？？1范围

板式平焊钢制管法兰

GB/T9119-2010

本标准规定了公称压力用PN标记的板式平焊钢制管法兰的型式、尺寸、技术要求和标记。

本标准适用于公称压力PN2.5～PN100的板式平焊钢制管法兰。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有2026.918805511410124022219

2533.73210075114101430234.533

钢法兰知识

钢法兰知识

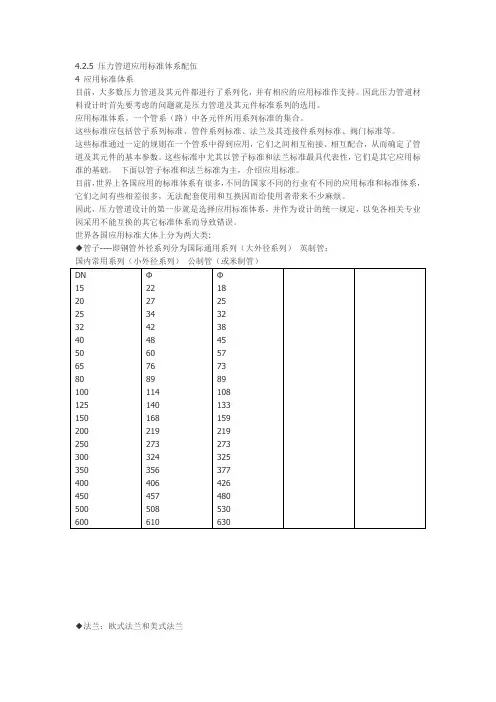

4.2.5 压力管道应用标准体系配伍

4 应用标准体系

目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。

应用标准体系。一个管系（路）中各元件所用系列标准的集合。

这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。

这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。 下面以管子标准和法兰标准为主，介绍应用标准。

目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。

因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。

世界各国应用标准大体上分为两大类:

◆管子----即钢管外径系列分为国际通用系列（大外径系列） 英制管；

国内常用系列（小外径系列） 公制管（或米制管）

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600 Φ

22

27

34

42

48

60

76

89

114

140

168

219

273

324

356

406

457

508

610 Φ

18

25

32

38

45

57

73

89

108

133

159

219

273

325

377

426

480

530

630

◆法兰：欧式法兰和美式法兰 压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa 欧式法兰（DIN）

压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa 美式法兰（ANSI）

普通平焊法兰标准

普通平焊法兰标准

普通平焊法兰标准

嘿，朋友们！今天咱就来唠唠普通平焊法兰标准这档子事儿。

你说这普通平焊法兰，就像是管道世界里的坚固桥梁啊！它把一根根管子连接起来，让流体能够顺畅地通过。要是没有它，那这管道系统不就成了一盘散沙啦！

普通平焊法兰标准可重要了去了！就好比咱人得有个行为准则一样，这法兰也得按规矩来。它的尺寸、材质、压力等级啥的，都有严格的要求。你想想，要是尺寸不对，那能安装得上吗？就跟你穿了双不合脚的鞋，那得多别扭呀！材质不好呢，万一用着用着坏了，那不就出大问题啦！压力等级要是不达标，那可不得了，说不定啥时候就“嘭”的一声爆了，那可真是吓人一跳！

而且啊，这普通平焊法兰的安装也得讲究技巧呢！不是随随便便拧上去就行的。你得把它对得准准的，螺丝也得拧得紧紧的，不然就会漏啊！这就好像搭积木，你得稳稳当当的，不然一不小心就倒了。

咱再说说这普通平焊法兰的应用范围，那可真是广泛得很呐！工厂里、工地上、家里的水管啥的，都能看到它的身影。它就像个默默无闻的小英雄，在背后保障着一切的正常运转。

你看那些大型的工业设备，要是没有符合标准的普通平焊法兰，那还能正常工作吗？肯定不行啊！它就像是机器的关节，连接着各个部位，让它们能够协同工作。

咱在选择普通平焊法兰的时候可得瞪大了眼睛，别被那些质量不过关的给骗了。要选就选那些靠谱的厂家生产的，这样用起来才放心嘛！你说是不是这个理儿？

总之啊，普通平焊法兰标准可不是闹着玩的，它关乎着工程的质量、设备的运行，甚至是我们的生活呢！我们可得重视起来，别小瞧了这小小的法兰哦！
