化工部平焊法兰标准

法兰简述管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

两个体系的管法兰连接尺寸安全不同，无法互配：两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

法兰简述管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

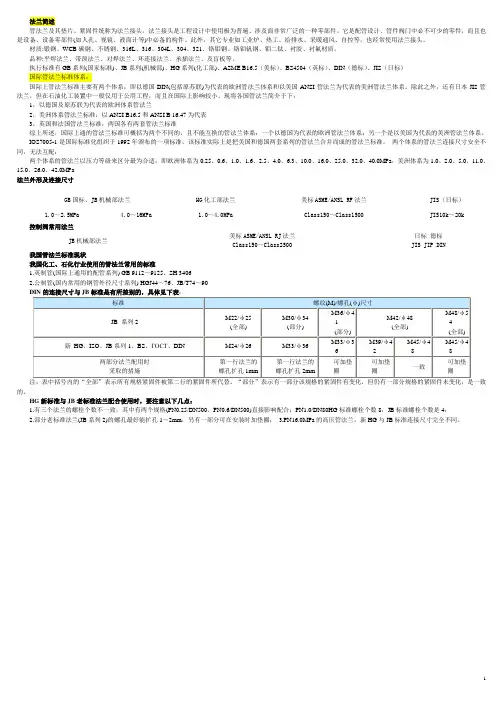

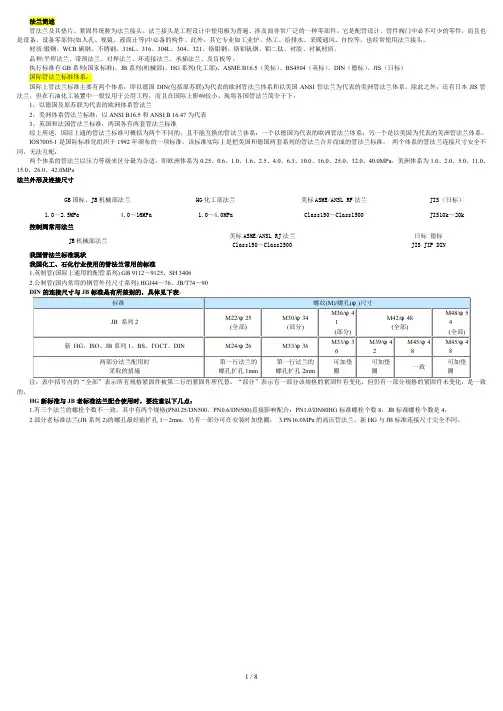

两个体系的管法兰连接尺寸安全不同，无法互配：两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa法兰外形及连接尺寸GB国标、JB机械部法兰HG化工部法兰美标ASME/ANSL RF法兰JIS（日标）1.0～2.5MPa 4.0～16MPa 1.0～4.0MPa Class150～Class1500 JIS10k～20k控制阀常用法兰JB机械部法兰美标ASME/ANSL RJ法兰日标德标Class150～Class2500 JIS JIP DIN我国管法兰标准现状我国化工、石化行业使用的管法兰常用的标准1.英制管(国际上通用的配管系列) GB 9112～9125、SH 34062.公制管(国内常用的钢管外径尺寸系列) HGJ44～76、JB/T74～90注：表中括号内的“全部”表示所有规格紧固件被第二行的紧固件所代替。

1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3.带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

因此在运输途中更容易磕碰。

4.整体法兰整体法兰是一种法兰的连接方式。

也是属于带颈对焊钢制管法兰的一种。

材质有碳钢、不锈钢、合金钢等。

在国内各个标准之中，用IF来表示整体法兰。

多用于压力较高的管道之中。

生产工艺一般为铸造。

在法兰类型中就是用一个“IF”来表示整体法兰的类型。

一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。

5.承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。

常用于PN≤10.0MPa，DN≤40的管道中。

6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

PN10板式平焊钢制管法兰标准尺寸表1. 引言在工业生产和建筑行业中，法兰是一种常见的连接零件，用于连接管道、阀门、泵等设备。

而PN10板式平焊钢制管法兰作为一种常见的法兰类型，其标准尺寸表对于工程设计以及设备安装都具有重要意义。

本文将深入探讨PN10板式平焊钢制管法兰标准尺寸表的相关内容，帮助读者更全面地了解这一主题。

2. PN10板式平焊钢制管法兰标准尺寸表概述PN10板式平焊钢制管法兰是一种法兰连接标准，其公称压力为10bar。

根据不同的国际标准，PN10法兰的尺寸表也会有所不同，例如EN 1092-1标准、DIN标准等。

这些尺寸表包括了法兰的外径、孔径、螺栓孔数量和直径等参数，用于指导法兰的选择和安装。

3. PN10板式平焊钢制管法兰标准尺寸表详解根据EN 1092-1标准，PN10板式平焊钢制管法兰的尺寸表可以分为不同类型，包括Type 01（板式法兰）、Type 02（颈形法兰）、Type 05（盲法兰）等。

每种类型的法兰都有其独特的尺寸表，包括法兰的直径、厚度、螺孔孔径和数量等参数。

这些尺寸表的制定旨在保证法兰在正常工作压力下能够安全可靠地连接管道和设备。

4. PN10板式平焊钢制管法兰标准尺寸表的应用PN10板式平焊钢制管法兰标准尺寸表的应用范围广泛，涉及石油化工、电力、供水供暖等领域。

工程设计师在进行管道设计时，需要根据工程要求选择合适的法兰尺寸，以确保管道系统的安全运行。

安装人员在进行管道安装时，也需要严格按照法兰尺寸表的要求进行操作，避免因不当安装导致泄漏或故障。

5. 总结PN10板式平焊钢制管法兰标准尺寸表作为一项重要的工程标准，对于保障工程设备的安全和可靠运行具有不可替代的作用。

工程设计师和安装人员需要深入了解这些尺寸表的内容，严格遵循标准要求进行设计和安装工作。

只有在严格遵守标准的前提下，才能确保工程设备的安全运行，为社会和经济发展提供稳定可靠的支持。

个人观点和理解作为一名工程师，我深知PN10板式平焊钢制管法兰标准尺寸表对于工程设计和设备安装的重要性。

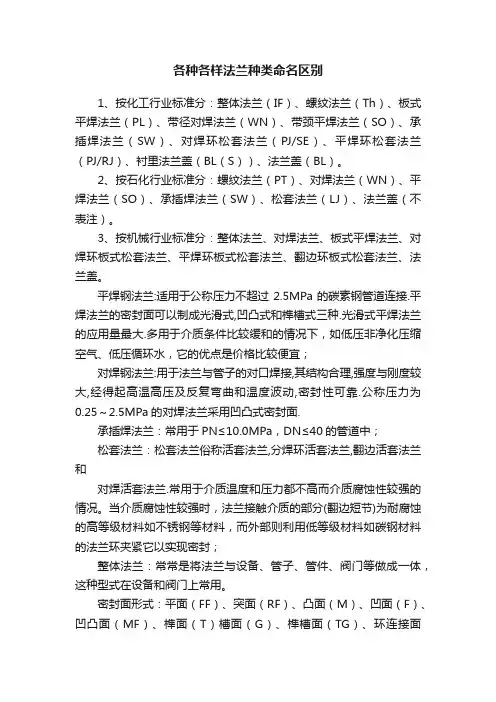

各种各样法兰种类命名区别1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

法兰行业标准分类2010-09-02 15:00阅读77评论0、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；阅读全文>>分类：默认分类| 阅读(77)| 评论(0)国标和日本JIS认证工业标准接头标准2010-09-02 14:58阅读339评论0一、卡套式管接头简介8-KT1卡套式端直通管接头GB3733.1-83（JB1942-77）8-KT2卡套式端直通长管接头GB3735.1-83（JB1943-77）8-KT3卡套式直通管接头GB3737.1-83（JB1944-77）8-KT4卡套式端直角管接头GB3738.1-83（JB1945-77）8-KT5卡套式直角管接头GB3740.1-83（JB1946-77）8-KT6卡套式端三通管接头GB3741.1-83（JB1947-77）8-KT7卡套式三通管接头GB3745.1-83（JB1948-77）8-KT8卡套式四通管接头GB3746.1-83（JB1949-77）8-KT9卡套式焊接管接头GB3747.1-83（JB1950-77）阅读全文>>分类：默认分类| 阅读(339)| 评论(0)接头标准大全一、卡套式管接头二、扩口式管接头三、焊接式管接头四、焊接、卡套、扩口管接头通用标准另件五、钢丝编织胶管接头六、企业标准管接头2010-09-02 14:47阅读741评论0一、卡套式管接头GB3733.1-83 卡套式端直通管接头GB3735.1-83 卡套式端直通长管接头GB3737.1-83 卡套式直通管接头GB3738.1-83 卡套式端直角管接头GB4740.1-83 卡套式直角管接头GB3741.1-83 卡套式端三通管接头GB3743.1-83 卡套式端直角三通管接头GB3745.1-83 卡套式三通管接头GB3746.1-83 卡套式四通管接头GB3747.1-83 卡套式焊接管接头GB3748.1-83 卡套式隔壁直通管接头GB3749.1-83 卡套式隔壁直角管接头GB3751.1-83 卡套式压力表管接头GB3752.1-83 卡套式组合直角管接头GB3753.1-83阅读全文>>分类：默认分类| 阅读(741)| 评论(0)管接头—螺纹标准二2010-09-02 14:38阅读365评论0一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

法兰简述管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

两个体系的管法兰连接尺寸安全不同，无法互配：两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa法兰外形及连接尺寸GB国标、JB机械部法兰HG化工部法兰美标ASME/ANSL RF法兰JIS（日标）1.0～2.5MPa 4.0～16MPa 1.0～4.0MPa Class150～Class1500 JIS10k～20k控制阀常用法兰JB机械部法兰美标ASME/ANSL RJ法兰日标德标Class150～Class2500 JIS JIP DIN我国管法兰标准现状我国化工、石化行业使用的管法兰常用的标准1.英制管(国际上通用的配管系列) GB 9112～9125、SH 34062.公制管(国内常用的钢管外径尺寸系列) HGJ44～76、JB/T74～90注：表中括号内的“全部”表示所有规格紧固件被第二行的紧固件所代替。

常用国际管法兰标准的几个体系及我国管法兰标准法兰(flange) 又叫法兰盘或突缘。

使管子与管子相互连接的零件，连接于管端。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰管件(flanged pipe fittings)指带有法兰(突缘或接盘)的管件。

它可由浇铸而成(图暂缺)，也可由螺纹连接或焊接构成。

法兰联接(flange，joint)由一对法兰、一个垫片及若干个螺栓螺母组成。

垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

法兰联接是一种可拆联接。

按所联接的部件可分为容器法兰及管法兰。

按结构型式分，有整体法兰、活套法兰和螺纹法兰。

常见的整体法兰有平焊法兰及对焊法兰。

平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。

法兰密封面的型式有三种：平面型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。

垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。

大多数垫片是从非金属板裁下来的，或由专业工厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片；还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。

普通橡胶垫片适用于温度低于120℃的场合；石棉橡胶垫片适用于对水蒸气温度低于450℃，对油类温度低于3 50℃，压力低于5MPa的场合，对于一般的腐蚀性介质，最常用的是耐酸石棉板。

在高压设备及管道中，采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。

高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。

法兰分螺纹连接（丝接）法兰和焊接法兰。

低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。

国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰GB/T 9112—2000　钢制管法兰类型与参数GB/T 9113.1—2000 平面、突面整体钢制管法兰GB/T 9113.2—2000 凹凸面整体钢制管法兰GB/T 9113.3—2000 榫槽面整体钢制管法兰GB/T 9113.4—2000 环连接面整体钢制管法兰GB/T 9114—2000 突面带颈螺纹钢制管法兰GB/T 9115.1—2000 平面、突面对焊钢制管法兰GB/T 9115.2—2000 凹凸面对焊钢制管法兰GB/T 9115.3—2000 榫槽面对焊钢制管法兰GB/T 9115.4—2000 环连接面对焊钢制管法兰GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰GB/T 9117.1—2000 突面带颈承插焊钢制管法兰GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰GB/T 9119—2000 平面、突面板式平焊钢制管法兰GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰GB/T 9122—2000　翻边环板式松套钢制管法兰GB/T 9123.1—2000 平面、突面钢制管法兰盖GB/T 9123.2—2000 凹凸面钢制管法兰盖GB/T 9123.3—2000 榫槽面钢制管法兰盖GB/T 9123.4—2000 环连接面钢制管法兰盖GB/T 9124—2000 钢制管法兰 技术条件船用法兰CB/T4194-2011 船用法兰 类型CB/T4196-2011 船用法兰 连接尺寸和密封面GB/T 2501-89/2010 船用法兰连接尺寸和密封面GB/T 2506-2005 船用搭焊钢法兰GB/T11693-89/94/08 船用法兰焊接单面座板GB/T11694-89/94 船用法兰焊接双面座板CB/T3766-96 船舶行业-排气管钢法兰及垫片GB/T4450-95 船用盲板钢法兰GB10745-89 船用法兰类型(四进位)GB10746-89 船用对焊钢法兰(四进位)GB10747-89 船用对焊钢环松套钢法兰(四进位)GB10748-89 船用对焊铜环松套钢法兰(四进位)GB10749-89 船用铜管折边松套钢法兰(四进位)GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、2、机械部法兰JB/T 74—1994 管路法兰 技术条件JB/T 75—1994 管路法兰 类型JB/T 79.1—1994 凸面整体铸钢管法兰JB/T 79.2—1994 凹凸面整体铸钢管法兰JB/T 79.3—1994 榫槽面整体铸钢管法兰JB/T 79.4—1994 环连接面整体铸钢管法兰JB/T 81—1994 凸面板式平焊钢制管法兰JB/T 82.1—1994 凸面对焊钢制管法兰JB/T 82.2—1994 凹凸面对焊钢制管法兰JB/T 82.3—1994 榫槽面对焊钢制管法兰JB/T 82.4—1994 环连接面对焊钢制管法兰JB/T 83—1994 平焊环板式松套钢制管法兰JB/T 84—1994　凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰JB/T 86.1—1994 凸面钢制管法兰盖JB/T 86.2—1994 凹凸面钢制管法兰盖JB/T 81—1959 钢制平焊法兰JB4700-2000　压力容器法兰分类与技术条件JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰压力容器法兰3、化工部法兰HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)HG 20597—1997 承插焊钢制管法兰(欧洲体系)HG 20598—1997 螺纹钢制管法兰(欧洲体系)HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)HG 20601—1997 钢制管法兰盖(欧洲体系)HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)HG 20603—1997 钢制管法兰技术条件(欧洲体系)HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)HG 20615—1997 钢制管法兰型式、参数(美洲体系)HG 20616—1997 带颈平焊钢制管法兰(美洲体系)HG 20617—1997 带颈对焊钢制管法兰(美洲体系)HG 20618—1997 整体钢制管法兰(美洲体系)HG 20619—1997 承插焊钢制管法兰(美洲体系)HG 20620—1997 螺纹钢制管法兰(美洲体系)HG 20621—1997 对焊环松套钢制管法兰(美洲体系)HG 20622—1997 钢制管法兰盖(美洲体系)HG 20623—1997 大直径钢制管法兰(美洲体系)HG 20624—1997 钢制管法兰技术条件(美洲体系)HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997HG 5008—1958 钢制螺纹法兰HG 5010—1958 突面平焊法兰HG 5011—1958 榫槽面平焊法兰HG 5012—1958 凹凸面平焊法兰HG 5013—1958 平焊法兰用于英制水煤气管HG 5014—1958 突面对焊法兰HG 5015—1958 榫槽面对焊法兰HG 5016—1958 凹凸面对焊法兰HG 5019—1958 耐酸钢平焊法兰HG 5022—1958 焊环活动法兰HG 5028—1958 平面法兰盖HG 5028—1958 凹凸面法兰盖HG 5028—1958 榫槽面法兰盖HG 20527—1992 不锈钢突面对焊环钢制管法兰HG 20528—1992 衬里钢管用承插环松套钢制管法兰HG 20529—1992 不锈钢衬里法兰盖HG 20530—1992 钢制管法兰用焊唇密封环HGJ 44~76-1991 钢制管法兰HG 21547—1993 管道用钢制插板、垫环、8字盲板4、石化部法兰SH 3406—1996 石油化工钢制管法兰。

一、板式平焊法兰系列
二、带颈平焊法兰系列
三、带颈对焊钢制管法兰系列
三、承插焊钢制管法兰系列
四、螺纹钢制管法兰一、化工标准螺纹钢制管法兰：
八、钢制管法兰盖系列
大直径钢制管法兰系列
一、板式平焊法兰系列
二、带颈平焊法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
以上数据由武汉斯意诚贸易有限公司提供！
三、带颈对焊钢制管法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
四、承插焊钢制管法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
五、螺纹钢制管法兰二、化工标准螺纹钢制管法兰：
以上数据由武汉斯意诚贸易有限公司提供！
以上数据由武汉斯意诚贸易有限公司提供！
六、平焊环板式松套法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
七、对焊环板式松套法兰系列
以上数据由武汉斯意诚贸易有限公司提供！
八、钢制管法兰盖系列
以上数据由武汉斯意诚贸易有限公司提供！
以上数据由武汉斯意诚贸易有限公司提供！
九、大直径钢制管法兰系列
以上数据由武汉斯意诚贸易有限公司提供！。

20595 97法兰标准20595 97法兰标准是指法国标准协会（AFNOR）制定的一种法兰标准，适用于管道连接和阀门安装。

该标准规定了法兰的尺寸、材质、连接方式等要求，以确保管道系统的安全和可靠性。

在工业领域，法兰连接广泛应用于化工、石油、天然气、电力、造船等行业，因此对于法兰标准的了解和遵守至关重要。

首先，20595 97法兰标准对法兰的尺寸和型式进行了详细的规定。

根据标准，法兰分为平焊法兰、对焊法兰、盲板法兰、法兰螺纹连接等多种类型，每种类型都有相应的尺寸和连接方式。

这些规定旨在确保不同压力、温度下的管道连接能够安全可靠地运行，避免泄漏和事故的发生。

其次，20595 97法兰标准还对法兰的材质和制造工艺提出了严格要求。

根据标准，法兰的材质应符合特定的化学成分和力学性能要求，以保证其在不同工况下的耐压和耐腐蚀能力。

此外，标准还规定了法兰的制造工艺，包括锻造、铸造、加工等环节，以确保法兰的质量和可靠性。

除此之外，20595 97法兰标准还对法兰的检验和试验进行了详细规定。

根据标准，法兰在出厂前需要进行尺寸、外观、材质、连接等多项检验和试验，以确保其符合标准要求。

这些检验和试验包括磁粉探伤、射线检测、压力试验等，旨在排除制造过程中的缺陷和隐患，确保法兰的质量和安全性。

总的来说，20595 97法兰标准是管道连接领域的重要标准之一，它规定了法兰的尺寸、材质、制造工艺、检验和试验等多个方面的要求，以确保管道系统的安全和可靠运行。

遵守和应用该标准，有助于减少管道事故的发生，保障生产设备和人员的安全，对于工业生产具有重要意义。

因此，对于从事管道连接和阀门安装的相关人员来说，熟悉并遵守20595 97法兰标准是至关重要的。

化工部法兰标准尺寸表Excel随着化工行业的不断发展，以及各种液体、气体等介质在工业生产中的广泛应用，法兰作为连接管道和设备的重要部件，在工程设计和施工中扮演着至关重要的角色。

为了规范化工部法兰的尺寸和标准，化工部制定了一系列的法兰标准尺寸表，其中包含了各种不同材质、不同压力等级的法兰尺寸标准。

而在工程设计和施工中，工程师和技术人员需要时常查阅法兰标准尺寸表，以便选择合适的法兰材质、尺寸和压力等级。

为了方便各界人士查询和使用化工部法兰标准尺寸表，我们制作了一份化工部法兰标准尺寸表Excel文件，旨在让用户能够快速方便地查询所需的信息。

下面是我们制作的化工部法兰标准尺寸表Excel文件的主要内容：1. 文件概述：这一部分包括了关于该Excel文件的基本信息介绍，包括文件名称、版本号、作者、制作日期等内容。

2. 法兰材质分类标准：这一部分列出了常见的法兰材质分类标准，包括碳钢、不锈钢、合金钢、铸铁等材质，以及它们的相关标准规范和适用范围。

3. 法兰尺寸标准表：这一部分是核心内容，列出了各种不同材质、不同压力等级的法兰尺寸标准，包括法兰的直径、孔径、螺栓孔数量和直径、螺栓孔间距等详细尺寸信息。

用户可以根据自己的需要，快速查找到所需的法兰尺寸标准。

4. 使用说明：这一部分详细介绍了如何使用该Excel文件进行查询，并且给出了一些注意事项和使用建议，以便用户能够更好地利用这份工具。

通过这份化工部法兰标准尺寸表Excel文件，用户可以方便快捷地查询到所需的法兰尺寸标准信息，避免了繁琐的手工计算和查阅标准规范的麻烦。

这也为工程设计和施工提供了可靠的数据支持，有利于提高工程的设计质量和施工效率。

总结：化工部法兰标准尺寸表Excel文件的制作，旨在为化工行业的工程师、技术人员以及相关从业人员提供便利，并为化工行业的发展贡献自己的一份力量。

我们将持续更新和完善这份Excel文件，力求为广大用户提供更加便捷、实用的工具和资源，为化工行业的发展和进步贡献自己的一份力量。

平焊钢法兰连接要求平焊钢法兰连接是管道系统中常用的连接方式之一，其具有安装简单、结构紧凑、密封性好等优点，因此广泛应用于化工、石油、天然气、造纸、食品、制药等领域。

为确保连接质量和工作安全，平焊钢法兰连接需要遵循一些基本要求。

一、材料选用平焊钢法兰连接的材料应按国家相关规定选用合适的材质和品种。

其材料应符合管道系统的工作条件和介质特性，以及管道系统操作温度和压力要求，并应有材质合格证明文件。

二、法兰标准平焊钢法兰连接应按相关标准加工制造。

法兰标准一般应符合国家标准或行业标准，如GB、HG、JB、ASME、ANSI等。

不同标准的法兰尺寸、螺栓孔、密封面形式等均有不同，应严格按照标准要求进行设计、制造和使用。

三、加工制造平焊钢法兰连接的加工制造应符合相关标准以及设计要求。

法兰的制造应采用合适的工艺和设备进行，钢板的加工应符合工艺要求，焊接也应符合标准规范。

制作前应对各部件进行认真的检查和试装，保证各部件的精度和尺寸符合要求。

四、安装要求1. 清洗：在安装前应清洗法兰内外表面，除去杂质、油污等杂物。

2. 定位：在安装前应对法兰进行定位，保证各法兰螺孔的对中。

3. 螺栓拧紧：拧紧法兰螺栓应按照标准规定的拧紧力矩值进行，不能过紧或过松。

在拧紧螺栓之前，应确保法兰之间的密封面平行，且法兰之间不能发生错位。

4. 密封垫安装：密封垫应安装到法兰密封面上，避免错位损伤。

五、检查验收在安装完平焊钢法兰连接后，应进行全面检查和测试，包括对法兰连接的严密性、螺栓拧紧力度、密封效果等方面进行检测，确保连接质量和工作安全。

总之，平焊钢法兰连接需要从材料、制造、安装等多个方面进行完善的规范管理，确保连接质量和工作安全。
