PCB布11>按照信号流向布局，应遵循信号从左到右或从上到下的原则，即在布局时输入信号放在PCB的左侧或上方，将输出放在电路板的右侧或下方，与输入直接相连的元件应当放在靠近输入插座的地方，与输出直接相连的元件应当放在与输出直接相连的地方，而且输入和输出不宜靠的太近，以避免寄生产生电容而引起的电路震荡2>优先确定核心元件的位置，然后以核心元件为中心进行布局3>布局时考虑元件的电磁特性，强电和弱电要分离，输入和输出级元件尽量分开4>布局时考虑电路的热干扰，发热元件尽量放到靠近外壳或通风较好的位置，或放到电路板的边缘，以便于安装散热器或是小风扇。对温度敏感的元件，如晶体管，集成电路，热敏电路，不宜放在热源附近5>可调元件的布局，对于可调元件如电位器，可调电容尽量放到操作者方便操作的地方，而对于带高电压的元件应尽量布置在操作者手不宜触及的地方，以确保调试和维修的安全6>通常元件的布局 首先放置固定位置的元件，如电源插座，指示灯，开关，连接件之类的元件 其次放置线路的特殊元件和大元件，如发热元件，变压器，IC等 最后放置小元件
DATASHEET
Cadence PCB设计解决方案集成在以下产品中
• Cadence Allegro PCB Design LXL和GXL• Cadence OrCAD PCB DesignerCadence OrCAD PCB Designer with PSpice以及Cadence OrCAD PCB Designer Basics• Cadence OrCAD EE Designer 和 Cadence OrCAD EE Designer PlusCADENCE PCB设计：
布局与布线
复杂的物理和电气规则高密度的元器件布局以及更高的高速技术要求这一
切都增加了当今PCB设计的复杂性不管是在设计过程的哪一个阶段设计师都
需要能够轻松地定义管理和确认简单的物理/间距规则以及至关重要的高速信
号同时他们还要确保最终的PCB满足传统制造以及测试规格所能达到的性能
目标
CADENCE PCB
设计解决方案
Cadence PCB设计解决方案能为解决与实现高难度的与制造密切相关的设计提供完整的设计环境该设计解决方案集成了从设计构想至最终产品所需要的一切设计流程包含设计输入元件库工具PCB编辑器和一个自动/交互连布线器以及用于制造和机械CAD的接口并且随着设计难度和复杂性的增加可通过统一的数据库架构使用模型和库为Cadence OrCAD和Allegro产品线提供完全可升级的PCB解决方案加速你的设计速度并扩大设计规模从而提高了设计效率缩短了设计周期以及更快地实现量产Cadence PCB设计解决方案集成在以下产品中
• Cadence Allegro PCB Design LXL和GXL
• Cadence OrCAD PCB DesignerCadence OrCAD PCB Designer with PSpice以及Cadence OrCAD PCB Designer Basics

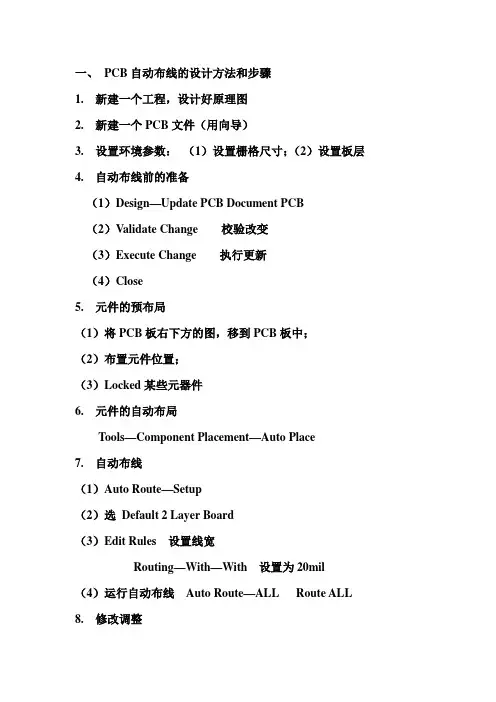

一、 PCB自动布线的设计方法和步骤
1. 新建一个工程，设计好原理图
2. 新建一个PCB文件（用向导）
3. 设置环境参数： （1）设置栅格尺寸；（2）设置板层
4. 自动布线前的准备
（1）Design—Update PCB Document PCB
（2）Validate Change 校验改变
（3）Execute Change 执行更新
（4）Close
5. 元件的预布局
（1）将PCB板右下方的图，移到PCB板中；
（2）布置元件位置；
（3）Locked某些元器件
6. 元件的自动布局
Tools—Component Placement—Auto Place
7. 自动布线
（1）Auto Route—Setup
（2）选 Default 2 Layer Board
（3）Edit Rules 设置线宽
Routing—With—With 设置为20mil
（4）运行自动布线 Auto Route—ALL Route ALL
8. 修改调整 二、PCB布线操作技巧
1、 转换单位： 在PCB中 View---Toggle Units
2、 查看元器件封装： 在SCH中 Tools---Footprint manager
3、 元件对齐：
在PCB中 选中元件，点右键—Align—选择对齐方式的符号
4、 设计规则检查： 在PCB中 Tools---design rule check
给出错误报告
5、 刷新： 在PCB中 View---Refresh
（如显示有断线，可显示完整）
以下是PCB布线操作：
6、 全部重新布线：Tools---Un-Rout---All 变为飞线
7、 网络布线：Auto Rout---Net（光标为十字，选中网络）
8、 撤销网络布线：Tools---Un-Rout---Net
pcb layout指导书
pcb layout指导书
一、概述
⑴ 目的
本pcb layout指导书的目的是为了提供一个详细的指南，帮助设计人员进行pcb布局。
⑵ 背景
pcb布局是电路设计的重要环节之一，它涉及到电路板上元件的布置、连线的规划以及电磁兼容性等问题。合理的pcb布局可以提高电路性能和可靠性。
二、设计准备
⑴ 系统规格
在进行pcb布局之前，需要明确系统规格，包括电路功能、性能要求以及信号传输速率等。
⑵ 系统拓扑
根据系统规格，确定电路板的拓扑结构，包括电路板的层数和板型。 ⑶ 元件选型
根据系统规格选定合适的元件，并注意元件的尺寸和布局形式。
⑷ 连接件选型
选定合适的连接件，包括电路板与外部接口的连接器、接线端子等。
三、布局规划
⑴ 元件布置
根据系统规格和元件尺寸，选择合适的元件布置方式，确保元件之间的间距和连接线长度符合设计要求。
⑵ 电源和地线布置
合理布置电源和地线，确保电路板上各个元件的供电和地线连接畅通。
⑶ 敏感信号布置
敏感信号的布置需要与其他信号相隔一定距离，并采取屏蔽措施，以减少对敏感信号的干扰。
⑷ 时钟信号布置
时钟信号的布置需要考虑时钟传输的稳定性和抗干扰能力。
⑸ 热管理 合理布置散热器、散热孔和风扇等，确保电路板的温度控制在可接受范围内。
四、连线规划
⑴ 信号层定义
根据系统规格和布局需求，将电路板划分为不同的信号层，包括功耗层、地层、电源层和信号层等。
⑵ 信号线宽度和间距
根据信号传输速率和电流要求，确定信号线的宽度和层间间距。
⑶ 信号线走向
根据电路功能和信号传输路径，规划信号线的走向，尽量缩短信号线长度。
⑷ 差分信号布局
差分信号需要保持相等长度，并与其他信号相隔一定距离，以减少互相之间的干扰。
五、电磁兼容性措施
⑴ 地线分割
根据电路板的信号层划分和布局需求，采取地线分割策略，减少地线回路的面积。 ⑵ 绕线方式
对于高频信号和敏感信号，采用绕线方式减少辐射和串扰。
高速pcb设计指南之一
The document was prepared on January 2, 2021 高速PCB设计指南之一
第一篇 PCB布线
在PCB设计中,布线是完成产品设计的重要步骤,可以说前面的准备工作都是为它而做的, 在整个PCB中,以布线的设计过程限定最高,技巧最细、工作量最大.PCB布线有单面布线、 双面布线及多层布线.布线的方式也有两种：自动布线及交互式布线,在自动布线之前, 可以用交互式预先对要求比较严格的线进行布线,输入端与输出端的边线应避免相邻平行, 以免产生反射干扰.必要时应加地线隔离,两相邻层的布线要互相垂直,平行容易产生寄生耦合.
自动布线的布通率,依赖于良好的布局,布线规则可以预先设定, 包括走线的弯曲次数、导通孔的数目、步进的数目等.一般先进行探索式布经线,快速地把短线连通, 然后进行迷宫式布线,先把要布的连线进行全局的布线路径优化,它可以根据需要断开已布的线. 并试着重新再布线,以改进总体效果.
对目前高密度的PCB设计已感觉到贯通孔不太适应了, 它浪费了许多宝贵的布线通道,为解决这一矛盾,出现了盲孔和埋孔技术,它不仅完成了导通孔的作用, 还省出许多布线通道使布线过程完成得更加方便,更加流畅,更为完善,PCB 板的设计过程是一个复杂而又简单的过程,要想很好地掌握它,还需广大电子工程设计人员去自已体会, 才能得到其中的真谛.
1 电源、地线的处理
既使在整个PCB板中的布线完成得都很好,但由于电源、
地线的考虑不周到而引起的干扰,会使产品的性能下降,有时甚至影响到产品的成功率.所以对电、 地线的布线要认真对待,把电、地线所产生的噪音干扰降到最低限度,以保证产品的质量.
对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因, 现只对降低式抑制噪音作以表述：
1、众所周知的是在电源、地线之间加上去耦电容.
2、尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是：地线＞电源线＞信号线,通常信号线宽为：～0.3mm,最经细宽度可达～0.07mm,电源线为～2.5 mm
