LVDS信号PCB布线技巧
- 格式：doc
- 大小：26.00 KB
- 文档页数：7
下载文档原格式
合集下载
LVDS原理及设计指南
LVDS原理及设计指南LVDS全称为低压差分信号(Low Voltage Differential Signaling)，是一种高速串行接口技术，广泛应用于电子设备中进行高速数据传输。
LVDS主要通过两对差分信号进行数据传输，其中一对信号传输高电平信号，另一对信号传输低电平信号，通过差分运算来提高抗干扰能力和抗噪声能力，以实现高质量的数据传输。
LVDS的工作原理如下：1.发送端：将输入信号通过电流驱动压缩成低压差分信号，并通过双绞线传输给接收端。
2.传输线路：使用双绞线进行数据传输，利用差分运算来抵消传输线上的共模噪声和反射噪声。
3.接收端：对接收到的低压差分信号进行解码，还原成原始的输入信号。
设计LVDS接口时需要注意以下几点：1.信号线路的设计：为了保证信号的完整性和稳定性，需要控制信号线的阻抗匹配，减小信号线的长度和延迟，并避免信号线与高频噪声信号线的交叉和平行布线。
2.布线和PCB设计：保持信号线的长度均匀，并尽量使用同一层或相邻层进行差分信号线布线，以减小信号线之间的不平衡和串扰。
3.电源和接地：为了提供噪声的抑制和信号的稳定性，需要使用低噪声电源和低阻抗接地。
4.EMI抑制：由于LVDS接口传输速率高，会引起较大的电磁辐射干扰，因此需要在设计中加入适当的EMI抑制措施，如电磁屏蔽、地线设计和滤波器等。
5.信号匹配：为了保证所发送信号的完整性和稳定性，需要将发送端与接收端之间的差分阻抗匹配，以最大限度地减小信号反射和串扰。
总之，LVDS是一种高速串行接口技术，通过差分运算进行数据传输，具有抗噪声和抗干扰能力强的特点。
在设计LVDS接口时需注意信号线路的设计、布线和PCB设计、电源和接地、EMI抑制以及信号匹配等方面，以保证高质量的数据传输。
pcb布线规则及技巧
使用自动布线工具需 要合理设置参数，以 确保布线的质量和效 果。
自动布线工具可以自 动优化线路布局，减 少线路交叉和干扰。
考虑电磁兼容性
在布线过程中需要考虑电磁兼容 性，避免线路之间的干扰和冲突。
合理选择线宽和间距，以降低电 磁干扰的影响。
考虑使用屏蔽、接地等措施，提 高电磁兼容性。
04 PCB布线中的挑战及应对 策略
模拟电路板布线
总结词：模拟电路板布线需要特别关注信号的 连续性和稳定性。
01
确保信号的连续性和稳定性，避免信号的 突变和噪声干扰。
03
02
详细描述：在模拟电路板布线中，应遵循以 下规则和技巧
04
考虑信号的带宽和频率，以选择合适的传 输线和端接方式。
优化布线长度和布局，以减小信号的延迟 和失真。
05
1 2
高速信号线应进行阻抗匹配
高速信号线的阻抗应与终端负载匹配，以减小信 号反射和失真。
敏感信号线应进行隔离
敏感信号线应与其他信号线隔离，以减小信号干 扰和噪声。
3
大电流信号线应进行散热设计
大电流信号线应考虑散热问题，以保证电路的正 常运行。
03 PCB布线技巧
优化布线顺序
01
02
03
先电源后信号
3. 解决策略：对于已存 在的电磁干扰问题，可 以尝试优化PCB布局、 改进屏蔽设计、增加滤 波器或调整接地方式等 技术手段进行改善。
05 PCB布线实例分析
高速数字电路板布线
在此添加您的文本17字
总结词：高速数字电路板布线需要遵循严格的规则和技巧 ，以确保信号完整性和可靠性。
在此添加您的文本16字
考虑电磁兼容性
布线过程中需要考虑电磁兼容性，通过合理的布线设计减小电磁干扰和辐射，提 高电路板的电磁性能。
LVDS走线
LVDS布局&布线应该考虑的因素：1〃差分走线；2. 阻抗匹配；3. 串扰(crosstalk)：4. 电磁干扰（EMI）；一：差分走线：1. 使反射尽量最小，并使共模噪声反射尽可能存在；差分走线越近越好；避免差分走线阻抗不均匀（阻抗变化，直角线）；整个走线工程应该保持差分线的宽度保持不变。
2. 为了减少倾斜(skew)，两差分线的长度应该保持一致，否则导致终端相位有差异，降低系统的性能。
3. 尽量减少信号路径中的过孔(Via)的数量＆阻抗的不均匀。
4. 任何寄生负载（比如：寄生电容）应该在同一差分对中保持一致。
5. 应用45°角走线代替90°脚走线。
二：阻抗匹配：阻抗不匹配将导致共模噪声的增加并且产生电磁干扰（EMI），所以应该选择一匹配电阻＆差分线的阻抗相一致。
（100Ohm）.1. 在原理发送端的地方放一匹配电阻（100Ohm）;2. 应用0603或者0805尺寸的芯片电阻；3. 终端阻抗＆终端的距离应小于7mm，尽可能那的靠近接收端；三：差分信号＆单端信号的串扰：1. 为了避免单端信号＆LVDS信号产生串扰，应尽量使二者分层。
如果单端信号＆差分信号走的太近，将会产生共模噪声，从而造成接收端的假出发，降低信号的质量，减少信号的噪声冗余量。
2. 如果两者在同一层，应使两者至少相距12mm.VCC＆GND也应该分开。
四：电磁干扰（EMI）：走线的电磁辐射可以产生横向电磁波，这种波如果逃脱屏蔽就会导致电磁兼容（EMC）的失败。
单端传输（比如：CMOS，TTL）所有暴露的线都能产生辐射，横向波伴随在这些走线的周围，一旦逃脱系统就会产生电磁干扰的问题。
LVDS走线彼此能相互消弱电磁波，成对出现，只有在边缘区域才能产生逃逸的现象，因此LVDS走线作为传输系统对单端传输（COMS，TTL）电磁干扰较少。
电磁干扰方面微带线＆带状线的优点：微带线差分对下面的地平面的能有效地降低EMI，带状线上下均是地平面，能获得叫好的电磁干扰性能，但是有如下缺点：1〃较长的传输时间（1.5倍于微带线）；2〃需要较多的过孔；3〃要求较多的层；4〃需要的精确的100欧姆的匹配电阻较难实现；为了更好的耦合电磁波，微带线＆带状线的尺寸应该满足如下：图2：差分对想要较好的耦合需要的条件：S<2W; S2S: 总的指导原则（电源＆布局）1) 在低频（500－600MHz）时，选用FR－4材料制造；在更高速度的时候选用G－FEK或者Teflon来设计生产。
LVDS PCB板 布线要点
LVDS PCB板布线要点

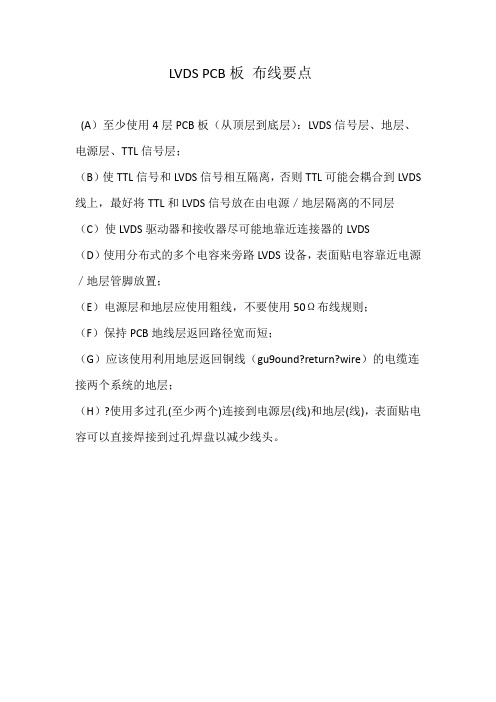

(A）至少使用4层PCB板（从顶层到底层）：LVDS信号层、地层、电源层、TTL信号层；
