1、敷铜通常的 PCB 电路板设计中，为了提高电路板的抗干扰能力，将电路板上没有布线的空白区间铺满铜膜。
一般将所铺的铜膜接地，以便于电路板能更好地抵抗外部信号的干扰。
1 ．敷铜的方法从主菜单执行命令 Place/Polygon Pour …(P+G)，也可以用元件放置工具栏中的 Place Polygon Pour 按钮。

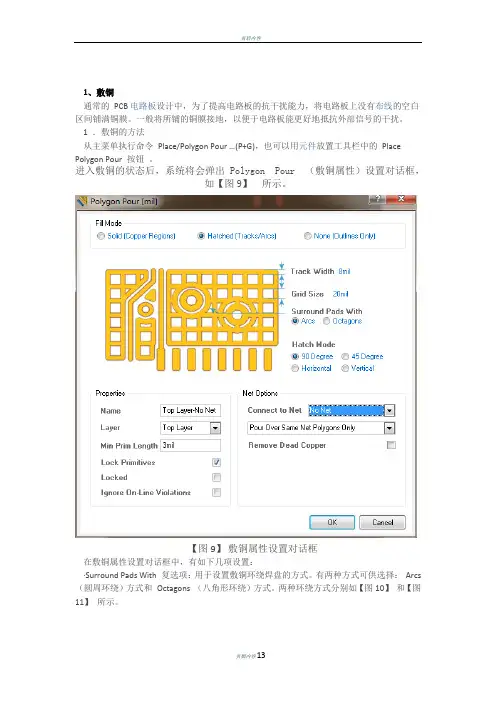

进入敷铜的状态后，系统将会弹出 Polygon Pour （敷铜属性）设置对话框，如【图9】所示。
【图9】敷铜属性设置对话框在敷铜属性设置对话框中，有如下几项设置：·Surround Pads With 复选项：用于设置敷铜环绕焊盘的方式。
有两种方式可供选择： Arcs （圆周环绕）方式和 Octagons （八角形环绕）方式。
两种环绕方式分别如【图10】和【图11】所示。
【图10】圆周环绕方式【图11】八角形环绕方式·Grid Size ：用于设置敷铜使用的网格的宽度。
·Track Width ：用于设置敷铜使用的导线的宽度。
·Hatching Style 复选项：用于设置敷铜时所用导线的走线方式。
可以选择 None （不敷铜）、 90 °敷铜、 45 °敷铜、水平敷铜和垂直敷铜几种。
几种敷铜导线走线方式分别如【图12】、【图13】、【图14】、【图15】、【图16】所示。
当导线宽度大于网格宽度时，效果如【图17】【图12】 None 敷铜【图13】 90 °敷铜【图14】 45 °敷铜【图15】水平敷铜【图16】垂直敷铜【图17】实心敷铜·Layer 下拉列表：用于设置敷铜所在的布线层。
·Min Prim Length 文本框：用于设置最小敷铜线的距离。
·Lock Primitives 复选项：是否将敷铜线锁定，系统默认为锁定。
·Connect to Net 下拉列表：用于设置敷铜所连接到的网络，一般设计总将敷铜连接到信号地上。

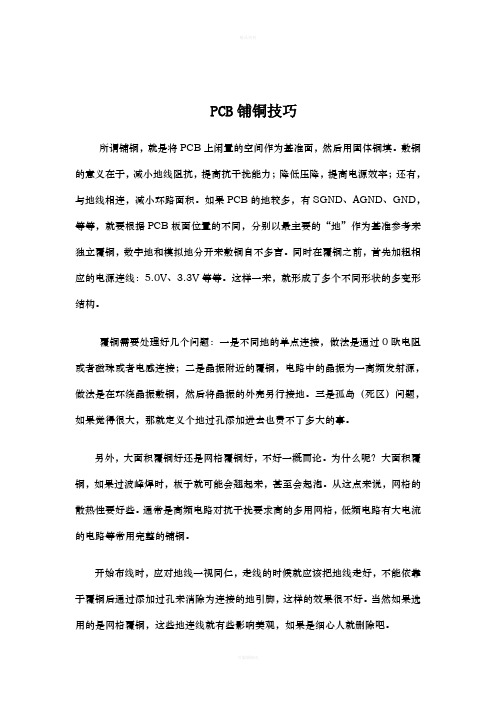

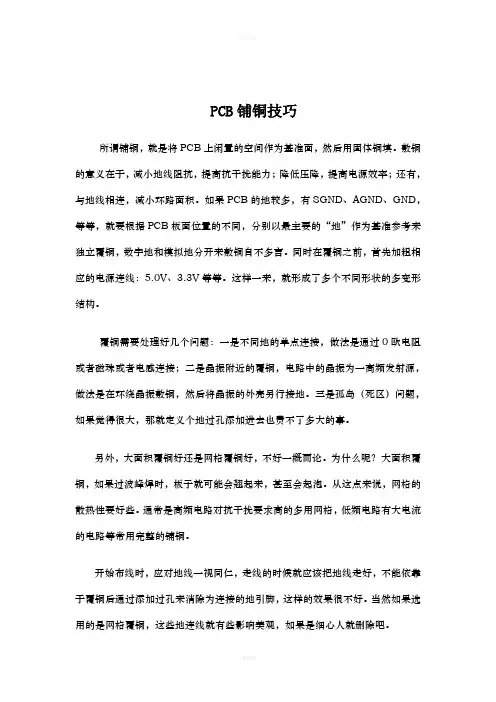

PCB铺铜技巧所谓铺铜，就是将PCB上闲置的空间作为基准面，然后用固体铜填。
敷铜的意义在于，减小地线阻抗，提高抗干扰能力；降低压降，提高电源效率；还有，与地线相连，减小环路面积。
如果PCB的地较多，有SGND、AGND、GND，等等，就要根据PCB板面位置的不同，分别以最主要的“地”作为基准参考来独立覆铜，数字地和模拟地分开来敷铜自不多言。
同时在覆铜之前，首先加粗相应的电源连线：5.0V、3.3V等等。
这样一来，就形成了多个不同形状的多变形结构。
覆铜需要处理好几个问题：一是不同地的单点连接，做法是通过0欧电阻或者磁珠或者电感连接；二是晶振附近的覆铜，电路中的晶振为一高频发射源，做法是在环绕晶振敷铜，然后将晶振的外壳另行接地。
三是孤岛（死区）问题，如果觉得很大，那就定义个地过孔添加进去也费不了多大的事。
另外，大面积覆铜好还是网格覆铜好，不好一概而论。
为什么呢？大面积覆铜，如果过波峰焊时，板子就可能会翘起来，甚至会起泡。
从这点来说，网格的散热性要好些。
通常是高频电路对抗干扰要求高的多用网格，低频电路有大电流的电路等常用完整的铺铜。
开始布线时，应对地线一视同仁，走线的时候就应该把地线走好，不能依靠于覆铜后通过添加过孔来消除为连接的地引脚，这样的效果很不好。
当然如果选用的是网格覆铜，这些地连线就有些影响美观，如果是细心人就删除吧。
1、大面积敷铜,具备了加大电流和屏蔽双重作用,单纯的网格敷铜主要还是屏蔽作用,加大电流的作用被降低了.加网格的目的未必是为了美观,而是可以防止和缓解铜箔粘胶焊接的时候产生的气体使铜箔起泡.所以,就是大面积敷铜,也要注意开几个槽,缓解铜箔起泡。
2、环形地线,可以有屏蔽作用,也可以形成对辐射信号的接收.类似于环形天线.所以,充电器既有大电流又有小信号检测,所以,还是采用“树型地线为好。
3、这样一般的充电控制IC还是自己成为地线回路再与大电流地回路连接为好,减少大电流回路的铜箔压降对小信号的干扰。
PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。
比如，将稳压电路、放大电路、数字电路等放在不同的区域内。
-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。
因此，尽量把线路缩短，减少线路长度。
-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。
因此，尽量避免线路的交叉，使布局更加清晰。
-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。
-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。
2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。
-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。
-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。
-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。
-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。
总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。
通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。

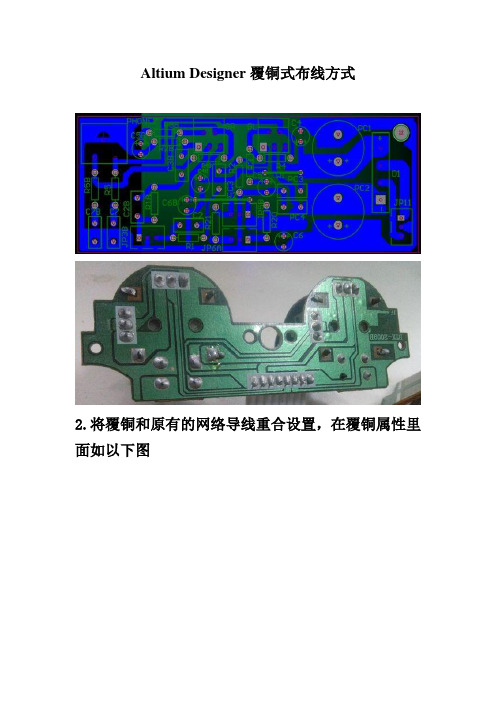

Altium Designer覆铜式布线方式
2.将覆铜和原有的网络导线重合设置，在覆铜属性里面如以下图
3.将覆铜时候焊盘设置成全数连接，而非热焊盘连接，规那么设置
5.单独设置覆铜和覆铜，覆铜和导线和过孔的间距，而不阻碍原先设定的导线和导线的间距。
如下面步骤
新建一个规那么如上图
右边显现设置框-在上面的“where the first object matches”框下面的高级隔壁，点“询问构建器”，左侧的“条件类型/操作员”点中显现的下拉框选择“object kind is”，在右边的“条件值”选择“poly”然后确信
设置框右边显现“Ispolygon”，将其改成“Inpolygon”，即第二个字母s改成n，同时下面的间隙设置确实是单独设置那个的。
注意：种方式改的最小间距只是置覆铜和覆铜，覆铜和导线和过孔的间距，而不阻碍原先设定的导线和导线的间距。
Altium Designer覆铜式布线方法
1.布好的效果
2.将覆铜和原有的网络导线重合设置，在覆铜属性里面如下图
3.将覆铜时候焊盘设置成全部连接，而非热焊盘连接，规则设置
4.前面两项设置好以后覆铜效果如下图覆盖GND网络并全部连接GND焊盘
5.单独设置覆铜和覆铜，覆铜和导线以及过孔的间距，而不影响原来设定的导线和导线的间距。
如下面步骤
新建一个规则如上图
右边出现设置框-在上面的“where the first object matches”框下面的高级旁边，点“询问构建器”，左边的“条件类型/操作员”点中出现的下拉框选择“object kind is”，在右边的“条件值”选择“poly”然后确定
设置框右边出现“Ispolygon”，将其改为“Inpolygon”，即第二个字母s改为n，同时下面的间隙设置就是单独设置这个的。
注意：种方法改的最小间距只是置覆铜和覆铜，覆铜和导线以及过孔的间距，而不影响原来设定的导线和导线的间距。
PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。
2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。
3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。
4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。
5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。
二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。
2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。
3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。
对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。
4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。
对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。
5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。
同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。
6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。
7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。
三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。
2.尽量减小信号线的面积，减少对周围信号的干扰。
3.尽量采用四方对称布线，减少线路不平衡引起的干扰。
4.尽量降低线路阻抗，提高信号的传输质量。

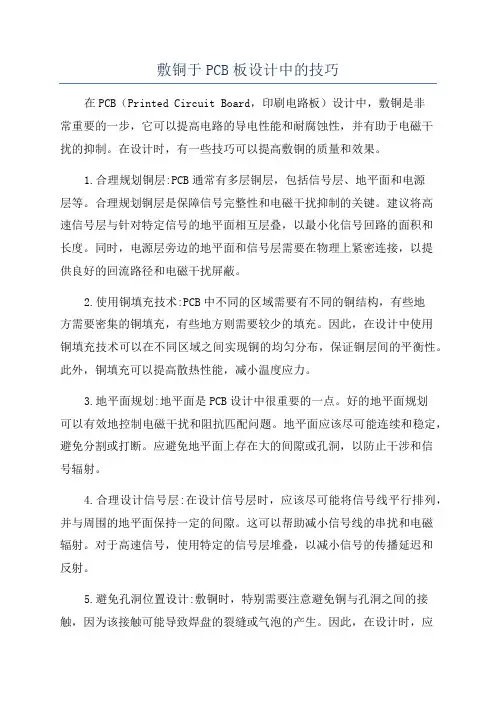

敷铜于PCB板设计中的技巧在PCB（Printed Circuit Board，印刷电路板）设计中，敷铜是非常重要的一步，它可以提高电路的导电性能和耐腐蚀性，并有助于电磁干扰的抑制。
在设计时，有一些技巧可以提高敷铜的质量和效果。
1.合理规划铜层:PCB通常有多层铜层，包括信号层、地平面和电源层等。
合理规划铜层是保障信号完整性和电磁干扰抑制的关键。
建议将高速信号层与针对特定信号的地平面相互层叠，以最小化信号回路的面积和长度。
同时，电源层旁边的地平面和信号层需要在物理上紧密连接，以提供良好的回流路径和电磁干扰屏蔽。
2.使用铜填充技术:PCB中不同的区域需要有不同的铜结构，有些地方需要密集的铜填充，有些地方则需要较少的填充。
因此，在设计中使用铜填充技术可以在不同区域之间实现铜的均匀分布，保证铜层间的平衡性。
此外，铜填充可以提高散热性能，减小温度应力。
3.地平面规划:地平面是PCB设计中很重要的一点。
好的地平面规划可以有效地控制电磁干扰和阻抗匹配问题。
地平面应该尽可能连续和稳定，避免分割或打断。
应避免地平面上存在大的间隙或孔洞，以防止干涉和信号辐射。
4.合理设计信号层:在设计信号层时，应该尽可能将信号线平行排列，并与周围的地平面保持一定的间隙。
这可以帮助减小信号线的串扰和电磁辐射。
对于高速信号，使用特定的信号层堆叠，以减小信号的传播延迟和反射。
5.避免孔洞位置设计:敷铜时，特别需要注意避免铜与孔洞之间的接触，因为该接触可能导致焊盘的裂缝或气泡的产生。
因此，在设计时，应该尽量避免通过敷铜与孔洞的直接接触。
如果无法避免，需要采取一些措施来减少对焊盘质量的影响，如增加喷锡窗口的大小。
6.分析设计规划:在敷铜之前，可以使用一些软件工具来分析设计规划。
这些工具可以帮助检测设计中的潜在问题，如电磁干扰、阻抗匹配和信号完整性等。
通过使用这些工具，可以及时发现并解决问题，提高敷铜质量和整体性能。
7.规范制造要求:在设计时，应该考虑到制造过程的要求。
PCB设计相关原则布局原则1、对发热且受力较大，电流较大的焊盘，可自行设计成泪滴状2、焊盘：各元件焊盘孔的大小要按引脚粗细分别编辑确定，原则是孔的尺寸比引脚的直径大0.2-0.4mm3、PCB覆铜：可以有效的实现PCB的信号屏蔽作用。
4、位于PCB边缘的元件，离电路板边缘一般不小于5mm。
5、布局时应合理设置各个功能电路的位置，尽量使布局便于信号流通，使信号尽可能保持方向一致6、以每一个功能电路的核心元件为中心来布局。
元器件应均匀，整齐，紧凑地摆放在PCB 上，尽量减少和缩短元器件之间的引线和连接。
7、尽可能缩短高频元器件之间的连接，设法减少它们的分布参数和相互之间的电磁干扰。
8、8、易受干扰的元器件之间不可离的太近，输入和输出的元器件应该尽量远离。
9、电感之间的距离和位置要得当，以免发生互感。
10、贴装元器件焊盘的外侧与相邻插装元件的外侧距离应大于2mm11、尽量使贴片元器件单边对齐，字符方向一致，封装方向一致。
布线原则1、印制导线应尽可能短，在高频回路中更应该如此。
2、同一元器件的地址线和数据线的长度应尽量保持一致。
3、同一元器件的两个功能累死的信号线要尽量保持长度一致。
例如，差分对信号，需要进行差分对信号布线。
4、在进行高频PCB设计时，布线的拐角应该呈圆角，因为直角和尖角在在高频电路中易于引起信号的反射，以致影响电路板的电气性能。
5、当进行两层以上PCB设计时，相邻布线层的布线方向应尽量垂直，斜交和弯曲走线，避免相互平行，以减小寄生电容。
6、PCB的输入和输出导线应尽量避免相邻平行。
最好在这些导线之间加地线进行屏蔽。
7、PCB的导线宽度应该满足电气性能安全要求，同时也要便于生产，在制作工艺水平允许的范围内。
8、PCB布线的间距必须满足电气性能安全要求。
9、数字地和模拟地应尽量分开，以免造成地反射干扰，不同功能的电路块也要分割的，最终地与地之间用0欧跨接。
一、pcb覆铜技巧：1、如果PCB的地较多，有SGND、AGND、GND，等等，就要根据PCB板面位置的不同，分别以最主要的“地”作为基准参考来独立覆铜，数字地和模拟地分开来敷铜自不多言，同时在覆铜之前，首先加粗相应的电源连线：5.0V、3.3V等等，这样一来，就形成了多个不同形状的多变形结构。
2、对不同地的单点连接，做法是通过0欧电阻或者磁珠或者电感连接；3、晶振附近的覆铜，电路中的晶振为一高频发射源，做法是在环绕晶振敷铜，然后将晶振的外壳另行接地。
4、孤岛（死区）问题，如果觉得很大，那就定义个地过孔添加进去也费不了多大的事。
5、在开始布线时，应对地线一视同仁，走线的时候就应该把地线走好，不能依靠于覆铜后通过添加过孔来消除为连接的地引脚，这样的效果很不好。
6、在板子上最好不要有尖的角出现（《=180度），因为从电磁学的角度来讲，这就构成的一个发射天线！对于其他总会有一影响的只不过是大还是小而已，我建议使用圆弧的边沿线。
7、多层板中间层的布线空旷区域，不要敷铜。
因为你很难做到让这个敷铜“良好接地”8、设备内部的金属，例如金属散热器、金属加固条等，一定要实现“良好接地”。
9、三端稳压器的散热金属块，一定要良好接地。
晶振附近的接地隔离带，一定要良好接地。
总之：PCB上的敷铜，如果接地问题处理好了，肯定是“利大于弊”，它能减少信号线的回流面积，减小信号对外的电磁干扰。
二、pcb覆铜设置：1、pcb覆铜安全间距设置：覆铜的安全间距(clearance)一般是布线的安全间距的二倍。
但是在没有覆铜之前，为布线而设置好了布线的安全间距，那么在随后的覆铜过程中，覆铜的安全间距也会默认是布线的安全距离。
这样与预期的结果不一样。
一种笨方法就是在布好线之后，把安全距离扩大到原来的二倍，然后覆铜，覆铜完毕之后再把安全距离改回布线的安全距离，这样DRC检查就不会报错了。
这种办法可以，但是如果要重新更改覆铜的话就要重复上面的步骤，略显麻烦，最好的办法是单独为覆铜的安全距离设置规则。
1、敷铜通常的PCB 电路板设计中，为了提高电路板的抗干扰能力，将电路板上没有布线的空白区间铺满铜膜。
一般将所铺的铜膜接地，以便于电路板能更好地抵抗外部信号的干扰。
1 ．敷铜的方法从主菜单执行命令Place/Polygon Pour …(P+G)，也可以用元件放置工具栏中的Place Polygon Pour 按钮。

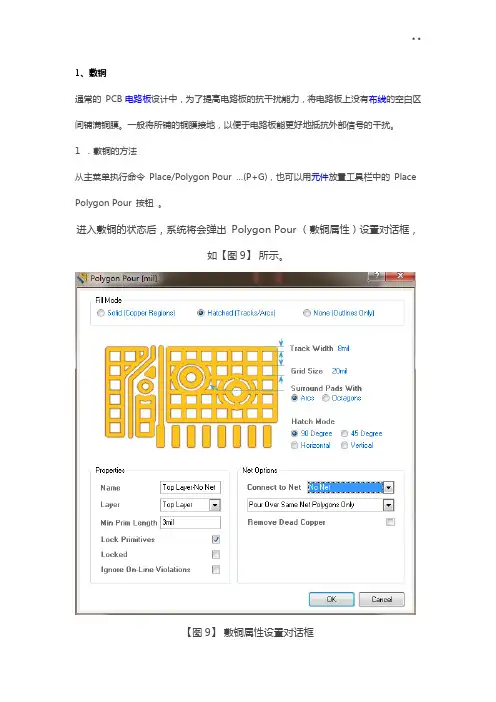

进入敷铜的状态后，系统将会弹出Polygon Pour （敷铜属性）设置对话框，如【图9】所示。
【图9】敷铜属性设置对话框在敷铜属性设置对话框中，有如下几项设置：·Surround Pads With 复选项：用于设置敷铜环绕焊盘的方式。
有两种方式可供选择：Arcs （圆周环绕）方式和Octagons （八角形环绕）方式。
两种环绕方式分别如【图10】和【图11】所示。
【图10】圆周环绕方式【图11】八角形环绕方式·Grid Size ：用于设置敷铜使用的网格的宽度。
·Track Width ：用于设置敷铜使用的导线的宽度。
·Hatching Style 复选项：用于设置敷铜时所用导线的走线方式。
可以选择None （不敷铜）、90 °敷铜、45 °敷铜、水平敷铜和垂直敷铜几种。
几种敷铜导线走线方式分别如【图12】、【图13】、【图14】、【图15】、【图16】所示。
当导线宽度大于网格宽度时，效果如【图17】【图12】None 敷铜【图13】90 °敷铜【图14】45 °敷铜【图15】水平敷铜【图16】垂直敷铜【图17】实心敷铜·Layer 下拉列表：用于设置敷铜所在的布线层。
·Min Prim Length 文本框：用于设置最小敷铜线的距离。
·Lock Primitives 复选项：是否将敷铜线锁定，系统默认为锁定。
·Connect to Net 下拉列表：用于设置敷铜所连接到的网络，一般设计总将敷铜连接到信号地上。
1、敷铜通常的PCB 电路板设计中，为了提高电路板的抗干扰能力，将电路板上没有布线的空白区间铺满铜膜。
一般将所铺的铜膜接地，以便于电路板能更好地抵抗外部信号的干扰。
1 ．敷铜的方法从主菜单执行命令Place/Polygon Pour …(P+G)，也可以用元件放置工具栏中的Place Polygon Pour 按钮。
进入敷铜的状态后，系统将会弹出 Polygon Pour （敷铜属性）设置对话框，如【图9】所示。
【图9】敷铜属性设置对话框在敷铜属性设置对话框中，有如下几项设置：·Surround Pads With 复选项：用于设置敷铜环绕焊盘的方式。
有两种方式可供选择：Arcs （圆周环绕）方式和Octagons （八角形环绕）方式。
两种环绕方式分别如【图10】和【图11】所示。
【图10】圆周环绕方式【图11】八角形环绕方式·Grid Size ：用于设置敷铜使用的网格的宽度。
·Track Width ：用于设置敷铜使用的导线的宽度。
·Hatching Style 复选项：用于设置敷铜时所用导线的走线方式。
可以选择None （不敷铜）、90 °敷铜、45 °敷铜、水平敷铜和垂直敷铜几种。
几种敷铜导线走线方式分别如【图12】、【图13】、【图14】、【图15】、【图16】所示。
当导线宽度大于网格宽度时，效果如【图17】【图12】None 敷铜【图13】90 °敷铜【图14】45 °敷铜【图15】水平敷铜【图16】垂直敷铜【图17】实心敷铜·Layer 下拉列表：用于设置敷铜所在的布线层。
·Min Prim Length 文本框：用于设置最小敷铜线的距离。
·Lock Primitives 复选项：是否将敷铜线锁定，系统默认为锁定。
·Connect to Net 下拉列表：用于设置敷铜所连接到的网络，一般设计总将敷铜连接到信号地上。
PCB 板基础知识一、PCB 板的元素1、 工作层面对于印制电路板来说，工作层面可以分为6大类，信号层 （signal layer ）内部电源/接地层 （internal plane layer ）机械层（mechanical layer ） 主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。
EDA软件可以提供16层的机械层。
防护层（mask layer ） 包括锡膏层和阻焊层两大类。
锡膏层主要用于将表面贴元器件粘贴在PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。
丝印层（silkscreen layer ） 在PCB 板的TOP 和BOTTOM 层表面绘制元器件的外观轮廓和放置字符串等。
例如元器件的标识、标称值等以及放置厂家标志，生产日期等。
同时也是印制电路板上用来焊接元器件位置的依据，作用是使PCB 板具有可读性，便于电路的安装和维修。
其他工作层（other layer ） 禁止布线层 Keep Out Layer钻孔导引层 drill guide layer钻孔图层 drill drawing layer复合层 multi-layer2、 元器件封装是实际元器件焊接到PCB 板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。
元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。
因此在制作PCB 板时必须同时知道元器件的名称和封装形式。
（1） 元器件封装分类通孔式元器件封装（THT ，through hole technology ）表面贴元件封装 （SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类： SIP 单列直插封装DIP 双列直插封装PLCC 塑料引线芯片载体封装PQFP 塑料四方扁平封装SOP 小尺寸封装TSOP 薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装(2) 元器件封装编号编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸例如 AXIAL-0.3 DIP14 RAD0.1 RB7.6-15 等。
1、敷铜通常的PCB 电路板设计中，为了提高电路板的抗干扰能力，将电路板上没有布线的空白区间铺满铜膜。
一般将所铺的铜膜接地，以便于电路板能更好地抵抗外部信号的干扰。
1 ．敷铜的方法从主菜单执行命令Place/Polygon Pour …(P+G)，也可以用元件放置工具栏中的Place Polygon Pour 按钮。
进入敷铜的状态后，系统将会弹出 Polygon Pour （敷铜属性）设置对话框，如【图9】所示。
【图9】敷铜属性设置对话框在敷铜属性设置对话框中，有如下几项设置：·Surround Pads With 复选项：用于设置敷铜环绕焊盘的方式。
有两种方式可供选择：Arcs （圆周环绕）方式和Octagons （八角形环绕）方式。
两种环绕方式分别如【图10】和【图11】所示。
【图10】圆周环绕方式【图11】八角形环绕方式·Grid Size ：用于设置敷铜使用的网格的宽度。
·Track Width ：用于设置敷铜使用的导线的宽度。
·Hatching Style 复选项：用于设置敷铜时所用导线的走线方式。
可以选择None （不敷铜）、90 ° 敷铜、45 ° 敷铜、水平敷铜和垂直敷铜几种。
几种敷铜导线走线方式分别如【图12】、【图13】、【图14】、【图15】、【图16】所示。
当导线宽度大于网格宽度时，效果如【图17】【图12】None 敷铜【图13】90 ° 敷铜【图14】45 ° 敷铜【图15】水平敷铜【图16】垂直敷铜【图17】实心敷铜·Layer 下拉列表：用于设置敷铜所在的布线层。
·Min Prim Length 文本框：用于设置最小敷铜线的距离。
·Lock Primitives 复选项：是否将敷铜线锁定，系统默认为锁定。
·Connect to Net 下拉列表：用于设置敷铜所连接到的网络，一般设计总将敷铜连接到信号地上。
一、pcb覆铜技巧：（一）1、如果PCB的地较多，有SGND、AGND、GND，等等，就要根据PCB板面位置的不同，分别以最主要的“地”作为基准参考来覆铜，数字地和模拟地分开来敷铜自不多言，同时在覆铜之前，首先加粗相应的电源连线：5.0V、3.3V等等，这样一来，就形成了多个不同形状的多变形结构。
2、对不同地的单点连接，做法是通过0欧电阻或者磁珠或者电感连接；3、晶振附近的覆铜，电路中的晶振为一高频发射源，做法是在环绕晶振敷铜，然后将晶振的外壳另行接地。
4、孤岛（死区）问题，如果觉得很大，那就定义个地过孔添加进去也费不了多大的事。
5、在开始布线时，应对地线一视同仁，走线的时候就应该把地线走好，不能依靠于覆铜后通过添加过孔来消除为连接的地引脚，这样的效果很不好。
6、在板子上最好不要有尖的角出现（《=180度），因为从电磁学的角度来讲，这就构成的一个发射天线！对于其他总会有一影响的只不过是大还是小而已，我建议使用圆弧的边沿线。
7、多层板中间层的布线空旷区域，不要敷铜。
因为你很难做到让这个敷铜“良好接地”8、设备内部的金属，例如金属散热器、金属加固条等，一定要实现“良好接地”。
9、三端稳压器的散热金属块，一定要良好接地。
晶振附近的接地隔离带，一定要良好接地。
总之：PCB上的敷铜，如果接地问题处理好了，肯定是“利大于弊”，它能减少信号线的回流面积，减小信号对外的电磁干扰。
二、pcb覆铜设置：1、pcb覆铜安全间距设置：覆铜的安全间距(clearance)一般是布线的安全间距的二倍。
但是在没有覆铜之前，为布线而设置好了布线的安全间距，那么在随后的覆铜过程中，覆铜的安全间距也会默认是布线的安全距离。
这样与预期的结果不一样。
一种笨方法就是在布好线之后，把安全距离扩大到原来的二倍，然后覆铜，覆铜完毕之后再把安全距离改回布线的安全距离，这样DRC检查就不会报错了。
这种办法可以，但是如果要重新更改覆铜的话就要重复上面的步骤，略显麻烦，最好的办法是单独为覆铜的安全距离设置规则。
Pcb布局规则和技巧Pcb布局规章1、在通常状况下，全部的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在低层。
2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般状况下不允许元件重叠;元件排列要紧凑，元件在整个版面上应分布匀称、疏密全都。
3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM 以上。
4、离电路板边缘一般不小于2MM.电路板的最佳外形为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。
Pcb布局技巧在PCB的布局设计中要分析电路板的单元，依据其功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：1、根据电路的流程支配各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持全都的方向。
2、以每个功能单元的核心元器件为中心，围绕他来进行布局。
元器件应匀称、整体、紧凑的排列在PCB上，尽量削减和缩短各元器件之间的引线和连接。
3、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱简单，易于批量生产。
特别元器件的位置在布局时一般要遵守以下原则：1、尽可能缩短高频元器件之间的连接，设法削减他们的分布参数及和相互间的电磁干扰。
易受干扰的元器件不能相互离的太近，输入和输出应尽量远离。
2一些元器件或导线有可能有较高的电位差，应加大他们的距离，以免放电引起意外短路。
高电压的元器件应尽量放在手触及不到的地方。
3、重量超过15G的元器件，可用支架加以固定，然后焊接。
那些又重又热的元器件，不应放到电路板上，应放到主机箱的底版上，且考虑散热问题。
热敏元器件应远离发热元器件。
4、对与电位器、可调电感线圈、可变电容器、微动开关等可调元器件的布局应考虑整块扳子的结构要求，一些常常用到的开关，在结构允许的状况下，应放置到手简单接触到的地方。
PCB规划布局和布线设计技巧PCB中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
随着PCB尺寸要求越来越小，器件密度要求越来越高，PCB设计的难度也越来越大。
如何实现PCB高的布通率以及缩短设计时间，在这笔者谈谈对PCB规划、布局和布线的设计技巧。
在开始布线之前应该对设计进行认真的分析以及对工具软件进行认真的设置，这会使设计更加符合要求。
1 确定PCB的层数电路板尺寸和布线层数需要在设计初期确定。
布线层的数量以及层叠（STack-up）方式会直接影响到印制线的布线和阻抗。
板的大小有助于确定层叠方式和印制线宽度，实现期望的设计效果。
目前多层板之间的成本差别很小，在开始设计时最好采用较多的电路层并使敷铜均匀分布。
2 设计规则和限制要顺利完成布线任务，布线工具需要在正确的规则和限制条件下工作。
要对所有特殊要求的信号线进行分类，每个信号类都应该有优先级，优先级越高，规则也越严格。
规则涉及印制线宽度、过孔的最大数量、平行度、信号线之间的相互影响以及层的限制，这些规则对布线工具的性能有很大影响。
3 组件的布局在最优化装配过程中，可制造性设计（DFM）规则会对组件布局产生限制。
如果装配部门允许组件移动，可以对电路适当优化，更便于自动布线。
所定义的规则和约束条件会影响布局设计。
自动布线工具一次只会考虑一个信号，通过设置布线的约束条件以及设定可布信号线的层，可以使布线工具能像设计师所设想的那样完成布线。
比如，对于电源线的布局：①在PCB 布局中应将电源退耦电路设计在各相关电路附近，而不要放置在电源部分，否则既影响旁路效果，又会在电源线和地线上流过脉动电流，造成窜扰；②对于电路内部的电源走向，应采取从末级向前级供电，并将该部分的电源滤波电容安排在末级附近；③对于一些主要的电流通道，如在调试和检测过程中要断开或测量电流，在布局时应在印制导线上安排电流缺口。
PCB铺铜说明与技巧PCB（Printed Circuit Board，印刷电路板）是电子产品中常见的一种组织电子元件的基础设备。
铺铜是PCB制作过程中的一个重要步骤，它是指在电路板上布置导线、连接电子元件的铜层。
正确的铺铜操作能够确保电路板的电性能优良，减少电路板的线路阻抗和功耗，提高电路板的可靠性和稳定性。
铺铜的步骤如下：1.设计电路布局：根据电路设计要求，在PCB设计软件中完成电路元件的布局和连接线路的设计。
电路布局应留有足够的空间铺铜和连接元件。
2.设置铜层参数：在PCB设计软件中，设置铜层的尺寸和层数。
一般PCB板有单面和双面两种铜层，双面铜层的上下两面都可以进行铺铜。
3.铺铜：根据设计要求，将电路元件周围或需要通电的区域铺满铜层。
可以使用自动铺铜功能，也可以手动铺铜。
4.设置铺铜参数：在PCB设计软件中，设置铺铜的厚度和电流。
铜层厚度决定铺铜的导电能力，一般是通过电流数值来调整的。
电流大小取决于所需导电能力和板的特性阻抗。
5.检查铺铜：完成铺铜后，应进行铺铜检查。
检查铜层是否与设计相符，是否有误铺、短路和太窄等不良现象。
铺铜的技巧如下：1.优化布局：在电路板设计过程中，要考虑到布局的紧凑性和连线的合理性。
相邻的信号线应尽量避免平行布线，以避免信号串扰和干扰。
布局时应注意避开较强的电磁干扰源，如电源和大功率器件。
2.合理地使用铺铜：铺铜时要考虑到电路板的散热和阻抗控制。
对于功耗较大的器件或需要进行散热的部分，可以适当增加铜层的面积，以提高散热效果。
对于高频信号线，要采用规划好的阻抗控制铜层，以保证信号的传输质量。
3.避免短路和漏铜：在铺铜过程中，要留意避开开孔（即不需要铜覆盖的区域），避免误铺铜导致短路。
同时要确保所有需要铺铜的线路都有合适的宽度，避免线路太窄导致漏铜。
4.调整铜层厚度：铜层厚度对导电和散热性能有直接影响。
一般情况下，可以根据电流大小和板的特性阻抗来调整铜层的厚度，以保证铜层的导电性能。
