PCB板基础知识

PCB制板基础知识一、PCB概念PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。

由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

二、PCB在各种电子设备中有如下功能：1.提供集成电路等各种电子元器件固定、装配的机械支撑。

2.实现集成电路等各种电子元器件之间的布线和电气连接（信号传输）或电绝缘。

提供所要求的电气特性，如特性阻抗等。

3.为自动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。

三、PCB技术发展概要从1903年至今,若以PCB组装技术的应用和发展角度来看,可分为三个阶段1 通孔插装技术(THT)阶段PCB1.金属化孔的作用：(1).电气互连---信号传输(2).支撑元器件---引脚尺寸限制通孔尺寸的缩小a.引脚的刚性b.自动化插装的要求2.提高密度的途径(1)减小器件孔的尺寸，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm(2)缩小线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm(3)增加层数：单面—双面—4层—6层—8层—10层—12层—64层2 表面安装技术（SMT）阶段PCB1.导通孔的作用：仅起到电气互连的作用，孔径可以尽可能的小，堵上孔也可以。

2.提高密度的主要途径①.过孔尺寸急剧减小：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm②.过孔的结构发生本质变化：a.埋盲孔结构优点：提高布线密度1/3以上、减小PCB尺寸或减少层数、提高可靠性、改善了特性阻抗控制，减小了串扰、噪声或失真（因线短，孔小）b.盘内孔（hole in pad）消除了中继孔及连线③薄型化：双面板：1.6mm—1.0mm—0.8mm—0.5mm④PCB平整度：a.概念：PCB板基板翘曲度和PCB板面上连接盘表面的共面性。

b.PCB翘曲度是由于热、机械引起残留应力的综合结果c.连接盘的表面涂层：HASL、化学镀NI/AU、电镀NI/AU…3 芯片级封装(CSP)阶段PCBCSP以开始进入急剧的变革于发展其之中,推动PCB技术不断向前发展， PCB工业将走向激光时代和纳米时代.四、PCB表面涂覆技术PCB表面涂覆技术是指阻焊涂覆(兼保护)层以外的可供电气连接用的可焊性涂(镀)覆层和保护层。

PCB板基础知识布局原则布线技巧设计规则PCB板（Printed Circuit Board），即印刷电路板，是电子元器件连接和支撑的重要组成部分。

在电子设备中，PCB板起到连接电子元件、传导电信号和供电的作用。

本文将介绍PCB板的基础知识、布局原则、布线技巧和设计规则。

一、PCB板的基础知识1.PCB板的分类：根据不同的材料和结构，PCB板可以分为单面板、双面板和多层板。

2.PCB板的制作工艺：PCB板的制作包括原材料选购、制板、布线、焊接和测试等过程。

3.PCB板的重要参数：常见的PCB板参数包括厚度、层数、焦耳效应、阻抗控制等。

二、PCB板的布局原则1.布局紧凑且合理：电子元件应尽量集中布置，以减少信号线的长度和杂散电磁干扰。

2.电气分区与热分区：将电子元件按照功能分区，以便降低信号干扰，同时考虑热量的分布和散热问题。

3.处理信号线和电源线的互相干扰：要尽量增加信号线和电源线的间距，并避免平行穿越，以减少互相干扰。

4.放置元件外围的预留空间：为元器件的安装和维修预留足够的空间，以方便组装和维护。

三、PCB板的布线技巧1.信号线和电源线布线：信号线和电源线应分开布线，以减少互相干扰。

信号线应尽量缩短长度，减少串扰和信号损耗。

2.确定信号线的走向：信号线的走线路径应避开高频干扰源和高功率设备。

一般情况下，信号线应尽量走直线，避免拐弯和交叉。

3.地线布线：地线是保证PCB板正常工作的重要线路，地线应尽量接近信号线，以减少回流噪声。

同时，地线应尽量宽，以降低电阻和噪声。

4.设置滤波电容：在PCB板上合适的位置加入滤波电容，可以有效降低电源杂波及其他噪声的干扰。

四、PCB板的设计规则1.规定LED、电位器和按键的位置和引脚间距。

2.规定电源线的规格、引脚间距和安全间距。

3.规定电子元件与焊盘的间距和接触面积。

4.规定PCB板的最小线宽、最小孔径和最小间距。

5.规定PCB板的阻焊、喷锡、丝印等工艺要求。

PCB基础知识培训一、什么是PCB？PCB是Printed Circuit Board的缩写，中文名称为印刷电路板。

它是一种用于支持和连接电子元器件的基质。

PCB通常由导电路径和绝缘层组成，可以简化电路设计、提高可靠性，并实现最佳性能。

二、PCB的结构1. PCB的主要构成部分PCB主要由以下几部分组成： - 基材（Substrate）：通常由玻璃纤维、环氧树脂或聚酰亚胺等材料制成。

- 导电层（Conductive Layer）：通过印刷方式在基材表面形成导电路径，用于连接组件。

- 钻孔（Vias）：用于在不同层之间实现电连接。

- 阻焊层和喷锡层（Soldermask and Silkscreen）：用于防止焊接时出现短路，并在PCB表面标记元器件的位置和极性。

2. PCB的类型PCB根据层数可以分为单层PCB、双层PCB和多层PCB，根据板材材料可以分为FR-4（玻璃纤维）、金属基板、柔性PCB等。

三、PCB的制造工艺1. 印制工艺PCB的印制工艺主要包括以下几个步骤： 1. 基材预处理：清洗基材表面，去除污垢。

2. 涂布光敏剂：在基材表面形成感光层。

3. 曝光：通过光刻方式将电路图案转移到感光层。

4. 除涂剂：去除未曝光的部分光敏剂。

5. 蚀刻：用化学溶液去除导电层之外的无效导电层。

6. 阻焊和喷锡：涂布阻焊和喷锡层，形成焊接和标记层。

2. 焊接工艺PCB的焊接工艺包括表面组装技术和插件焊接技术。

常见的表面组装技术有贴片式元件焊接和波峰焊接，插件焊接技术则适用于大型元件的焊接。

四、PCB设计原则1. 电路原理图设计在PCB设计之前，首先要进行电路原理图设计，将电路连接关系和元件位置规划好。

2. PCB布线原则•信号分布：将高速信号、低速信号和电源信号分开布线。

•阻抗控制：对于高速数字信号或高频模拟信号，要注意阻抗匹配。

•减少串扰：尽量避免信号线与干扰源的交叉。

3. 元件布局原则•元件分布：根据信号链路的逻辑关系和电源分布，合理摆放元件位置。

PCB板基础知识布局原则布线技巧设计规则PCB（Printed Circuit Board）板是现代电子产品中不可或缺的重要部件。

它起着连接和支持电子元器件的作用，承载着电子元器件的布局和连接。

1.PCB板的结构：PCB板通常由基板、导线和孔洞组成。

基板可以选择不同的材料，如传统的FR-4玻璃纤维复合材料，或者高级材料如陶瓷或柔性材料。

导线则可以是铜箔，通过化学腐蚀或机械加工的方式形成。

孔洞用于连接不同层次的电路元件。

2.PCB板的层次：PCB板可以有单面、双面或多层结构。

单面板只有一层的导线；双面板有两层，分别连接在板的两侧；而多层板则有三层以上的导线层，中间用绝缘层隔开。

布局原则：1.电路图转换：将电路图转换成PCB板设计时，首先需要考虑布局。

将具有相同功能或者相关的电子元件放在一起，以提高信号和功耗的性能。

2.器件放置：放置器件应遵循自顶向下的原则，常用的元件应放置在最上层，而不怎么使用或者高频的元件应放置在下层。

此外，还应确保元件之间有适当的间距，并且避免布局中的干扰。

3.热管理：在布局时，还应考虑热管理。

将高功耗的元器件放置在通风良好的位置以便散热，并确保不会影响其他元器件的工作温度。

布线技巧：1.信号和功耗的分隔：将信号和功耗线分隔开，以减少干扰。

信号线应尽量短，并且与功耗线交叉时需要保持垂直或平行。

2.地线的规划：地线是PCB设计中最重要的部分之一、地线应尽可能宽和短，并与信号线平行或垂直摆放，以减少信号噪声。

3.电容和电阻的布局：在布线时，电容和电阻应紧密连接在其需要的电路位置，以减少可能的干扰。

设计规则：1.宽度和间距：根据设计要求，需要给出导线的最小宽度和间距。

这取决于所使用的材料和所需的电流容量。

2.层间距：PCB板的层间距取决于所需的阻抗和电气性能。

较大的层间距可提高板的强度和电缆外形。

3.最小外形尺寸：为了适应生产过程和安装要求，PCB板应满足一定的最小外形尺寸。

4.孔洞和焊盘：孔洞应满足适当的尺寸以容纳所需的引脚大小。

PCB板基本知识PCB制板基础知识⼀、PCB概念PCB（PrintedCircuitBoard），中⽂名称为印制电路板，⼜称印刷电路板、印刷线路板，是重要的电⼦部件，是电⼦元器件的⽀撑体，是电⼦元器件电⽓连接的提供者。

由于它是采⽤电⼦印刷术制作的，故被称为“印刷”电路板。

⼆、PCB在各种电⼦设备中有如下功能：1. 提供集成电路等各种电⼦元器件固定、装配的机械⽀撑。

2. 实现集成电路等各种电⼦元器件之间的布线和电⽓连接（信号传输）或电绝缘。

提供所要求的电⽓特性，如特性阻抗等。

3. 为⾃动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。

三、PCB技术发展概要从1903年⾄今,若以PCB组装技术的应⽤和发展⾓度来看,可分为三个阶段1 通孔插装技术(THT)阶段PCB1.⾦属化孔的作⽤：(1).电⽓互连---信号传输(2).⽀撑元器件---引脚尺⼨限制通孔尺⼨的缩⼩a.引脚的刚性b.⾃动化插装的要求2.提⾼密度的途径(1)减⼩器件孔的尺⼨，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm(2)缩⼩线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm(3)增加层数：单⾯—双⾯—4层—6层—8层—10层—12层—64层2 表⾯安装技术（SMT）阶段PCB1.导通孔的作⽤：仅起到电⽓互连的作⽤，孔径可以尽可能的⼩，堵上孔也可以。

2.提⾼密度的主要途径①.过孔尺⼨急剧减⼩：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm②.过孔的结构发⽣本质变化：a.埋盲孔结构优点：提⾼布线密度1/3以上、减⼩PCB尺⼨或减少层数、提⾼可靠性、改善了特性阻抗控制，减⼩了串扰、噪声或失真（因线短，孔⼩）b.盘内孔（hole in pad）消除了中继孔及连线③薄型化：双⾯板：1.6mm—1.0mm—0.8mm—0.5mm④PCB平整度：a.概念：PCB板基板翘曲度和PCB板⾯上连接盘表⾯的共⾯性。

PCB板基础知识布局原则布线技巧设计规则PCB（Printed Circuit Board）板是电子产品中常用的一种电路元件，它由导线和电子元器件组成。

在进行PCB板的设计时，需要遵循一些基础知识、布局原则、布线技巧和设计规则，以确保电路板的稳定性和可靠性。

一、PCB板基础知识1.PCB板的分类：单面板、双面板、多层板。

2.PCB板的材料：常用的材料有FR-4玻璃纤维布基板和铝基板。

3.PCB板的层次结构：底层、封装层（元器件的焊接）、布线层（导线的布局）。

4.PCB板的元器件封装：常用的有DIP封装、SMD封装和BGA封装。

二、布局原则1.分区布局原则：将整个电路板划分为功能区、电源区和信号区，使各个区域之间的干扰最小。

2.元件布局原则：将功能相似的元器件尽量靠近，减少导线长度，降低电磁干扰。

3.重要性能电路布局原则：将音频、射频等重要性能电路放置在相对比较靠近电源接口的位置，以避免电源和地的干扰。

4.高功率元件布局原则：高功率元件（如继电器、驱动板等）应远离低功率元件，以避免高功率元件的热与电磁干扰对低功率元件产生不利影响。

三、布线技巧1.信号线布线技巧：要尽量避免信号线的交叉，使信号线按照逻辑关系进行布线，减少互相干扰的可能。

2.电源线布线技巧：按照电流大小和电压的需求进行布线，尽量减小电源线的长度和电阻。

3.地线布线技巧：要保证地线的连续性和稳定性，避免形成环路和过长的回流路径。

4.时钟信号布线技巧：时钟信号的布线应尽量短且相等，以避免时钟偏差和信号失真。

5.差分信号布线技巧：差分信号的正负线要尽量靠近，长度要保持一致，以降低互相干扰的可能性。

四、设计规则1.间距规则：不同电压等级之间、信号与电源之间、信号与地之间要有足够的间距以保证安全性和稳定性。

2.导线规则：要根据电流大小和导线的宽度选择合适的线宽，以确保导线的稳定性和通气性。

3.焊盘规则：要根据元器件的引脚数目确定焊盘的大小，以保证焊接的可靠性和稳定性。

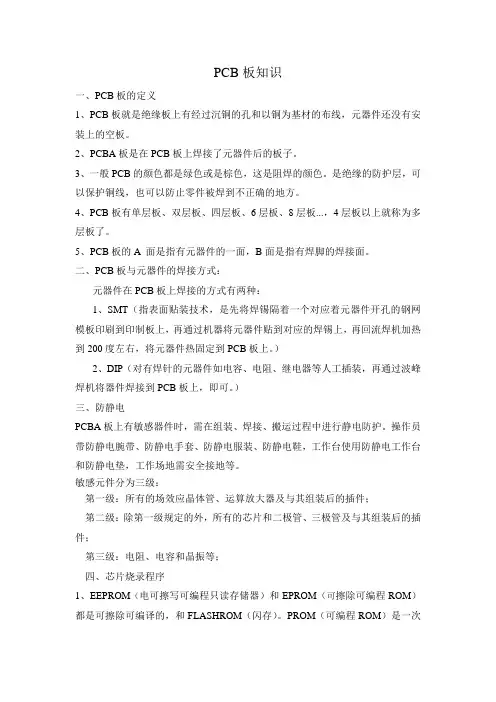

PCB板知识一、PCB板的定义1、PCB板就是绝缘板上有经过沉铜的孔和以铜为基材的布线，元器件还没有安装上的空板。

2、PCBA板是在PCB板上焊接了元器件后的板子。

3、一般PCB的颜色都是绿色或是棕色，这是阻焊的颜色。

是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方。

4、PCB板有单层板、双层板、四层板、6层板、8层板...，4层板以上就称为多层板了。

5、PCB板的A 面是指有元器件的一面，B面是指有焊脚的焊接面。

二、PCB板与元器件的焊接方式：元器件在PCB板上焊接的方式有两种：1、SMT（指表面贴装技术，是先将焊锡隔着一个对应着元器件开孔的钢网模板印刷到印制板上，再通过机器将元器件贴到对应的焊锡上，再回流焊机加热到200度左右，将元器件热固定到PCB板上。

）2、DIP（对有焊针的元器件如电容、电阻、继电器等人工插装，再通过波峰焊机将器件焊接到PCB板上，即可。

）三、防静电PCBA板上有敏感器件时，需在组装、焊接、搬运过程中进行静电防护。

操作员带防静电腕带、防静电手套、防静电服装、防静电鞋，工作台使用防静电工作台和防静电垫，工作场地需安全接地等。

敏感元件分为三级：第一级：所有的场效应晶体管、运算放大器及与其组装后的插件；第二级：除第一级规定的外，所有的芯片和二极管、三极管及与其组装后的插件；第三级：电阻、电容和晶振等；四、芯片烧录程序1、EEPROM（电可擦写可编程只读存储器）和EPROM（可擦除可编程ROM）都是可擦除可编译的，和FLASHROM（闪存）。

PROM（可编程ROM）是一次性使用的。

2、FLASHROM（闪存）的烧录比较简单：在电脑里选好用来写芯片的编辑器（跟你用来插芯片的型号一样）点击打开，然后在界面上选好芯片的型号（跟芯片上对应，如芯片上是AT27C1024，型号就选AT27C1024@PLCC44,44是管脚数），然后打开要烧录的程序，文件装入膜选择NORMAL,然后AUTO，写好之后还可以点校验，拖到最后看效验码和你要写的程序是不是一样。

PCB基础知识一、 PCB物料方面：1. 覆铜板：COPPER CLAD LAMINATE，简称CCL，或板材a) Tg：GlassTransition Temperature, 玻璃态转化温度, 是玻璃态物质在玻璃态和高弹态（通常说的软化）之间相互转化的温度，在PCB行业中，此玻璃态物质一般是指由树脂或树脂与玻纤布组成的介质层。

我司常用普通TG板材Tg要求大于135℃，中Tg要求大于150℃，高TG要求大于170℃。

T g值越高，通常其耐热能力及尺寸稳定性越好。

b) CTI：Comparative Tracking lndex，相对漏电指数（或相比漏电指数、漏电起痕指数）。

材料表面能经受住50滴电解液（0.1%氯化铵水溶液）而没有形成漏电痕迹的最高电压值，单位为V。

c) CTE：Coefficient of thermal expansion热胀系数，通常衡量PCB板材性能的是线性膨胀系数，定义为：单位温度改变下长度的增加量与的原长度的比值，如Z-CTE。

CTE值越低，尺寸稳定性越好，反之越差。

d) TD：thermal decomposition temperature热分解温度，是指基材树脂受热失重5%时的温度，为印制板的基材受热引起分层和性能下降的标志。

e) CAF：耐离子迁移性能, 印制板的离子迁移是绝缘基材上的电化学绝缘破坏现象，是指在印制板上相互靠近而平行的电路上施加电压后，在电场作用下，导线之间析出树枝状金属的状态，或者是沿着基材的玻璃纤维表面发生金属离子的迁移（CAF）,从而降低了导线间的绝缘，f) T288: 是反映印制板基材耐焊接条件的一项技术指标，指印制板的基材在288℃条件下经受焊接高温而不产生起泡、分层等分解现象的最长时间，该时间越对焊接越有利。

g) DK:dielectric constant，介质常数，常称介电常数。

h) DF:dissipation factor，介质损耗因素，是指信号线中已漏失在绝缘板材中的能量，与尚存在线中能量的比值。

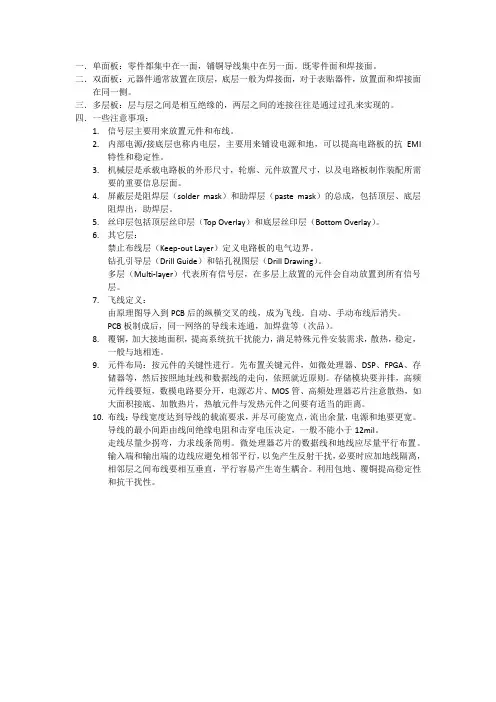

一．单面板：零件都集中在一面，铺铜导线集中在另一面。

既零件面和焊接面。

二．双面板：元器件通常放置在顶层，底层一般为焊接面，对于表贴器件，放置面和焊接面在同一侧。

三．多层板：层与层之间是相互绝缘的，两层之间的连接往往是通过过孔来实现的。

四．一些注意事项：1.信号层主要用来放置元件和布线。

2.内部电源/接底层也称内电层，主要用来铺设电源和地，可以提高电路板的抗EMI特性和稳定性。

3.机械层是承载电路板的外形尺寸，轮廓、元件放置尺寸，以及电路板制作装配所需要的重要信息层面。

4.屏蔽层是阻焊层（solder mask）和助焊层（paste mask）的总成，包括顶层、底层阻焊出，助焊层。

5.丝印层包括顶层丝印层（Top Overlay）和底层丝印层（Bottom Overlay）。

6.其它层：禁止布线层（Keep-out Layer）定义电路板的电气边界。

钻孔引导层（Drill Guide）和钻孔视图层（Drill Drawing）。

多层（Multi-layer）代表所有信号层，在多层上放置的元件会自动放置到所有信号层。

7.飞线定义：由原理图导入到PCB后的纵横交叉的线，成为飞线。

自动、手动布线后消失。

PCB板制成后，同一网络的导线未连通，加焊盘等（次品）。

8.覆铜，加大接地面积，提高系统抗干扰能力，满足特殊元件安装需求，散热，稳定，一般与地相连。

9.元件布局：按元件的关键性进行。

先布置关键元件，如微处理器、DSP、FPGA、存储器等，然后按照地址线和数据线的走向，依照就近原则。

存储模块要并排，高频元件线要短，数模电路要分开，电源芯片、MOS管、高频处理器芯片注意散热，如大面积接底、加散热片，热敏元件与发热元件之间要有适当的距离。

10.布线：导线宽度达到导线的载流要求，并尽可能宽点，流出余量，电源和地要更宽。

导线的最小间距由线间绝缘电阻和击穿电压决定，一般不能小于12mil。

走线尽量少拐弯，力求线条简明。

17个pcb知识点总结1. PCB的基本结构PCB通常由基板、导线、电路元件、焊点和保护层组成。

基板是PCB的主体，一般由绝缘材料制成，如玻璃纤维、环氧树脂等。

导线是用来连接电路元件的纯铜箔层，焊点是连接导线和电路元件的地方，保护层则是为了保护电路不受外界环境影响。

2. PCB的分类根据应用领域的不同，PCB可以分为单层板、双层板和多层板。

单层板主要用于简单的电子产品，双层板用于中等复杂程度的电子产品，而多层板则多用于高性能电子产品。

3. PCB的设计软件PCB的设计需要借助专业的设计软件，如Protel、Altium Designer、PADS等。

这些软件能够帮助工程师进行布线、元件布局和绘制PCB板图。

4. PCB的设计规范在进行PCB设计时，需要遵循一定的设计规范，如元件间距、线宽线距、层间距等。

这些规范可以确保PCB设计的质量和稳定性。

5. PCB布线技巧PCB的布线是非常关键的一步，它直接影响到电路的性能和稳定性。

工程师需要掌握一定的布线技巧，如避免信号干扰、减小电磁干扰等。

6. PCB元件布局在进行PCB设计时，工程师需要合理地布置电路元件。

良好的布局可以提高电路的稳定性和可靠性，缩短信号传输路径，并降低电磁干扰。

7. PCB材料选择不同应用领域的PCB需要选择不同的材料。

常见的PCB材料有FR-4、CEM-1、CEM-3等，它们具有不同的性能和特点，工程师需要根据实际需求进行选择。

8. PCB的制造工艺PCB的制造包括原材料准备、图形制版、印制、蚀刻、钻孔、插装、焊接、清洗等多个工艺流程。

每个工艺环节都需要严格控制，以确保PCB的质量和稳定性。

9. PCB印刷技术PCB的印刷是PCB制造的重要工艺，可以通过屏网印刷和挤出印刷两种技术来实现。

工程师需要根据实际情况选择合适的印刷技术。

10. PCB的蚀刻工艺蚀刻是将多余的铜箔蚀除，形成电路路径的重要工艺。

在蚀刻过程中，需要注意控制蚀刻液的温度、浓度和时间，以确保蚀刻效果。

PCB的一些常用知识什么是PCB？PCB（Printed Circuit Board）是一种印刷电路板，也称为电路板或印刷板。

它是一种通过电子设备上的导线和组件连接电子元件的载体。

PCB将电子元件固定在一个封装中，并提供导电通路以便信号传输和能量传输。

PCB的组成部分PCB由几个主要组成部分构成：1.基板：基板是PCB的主体，通常由绝缘材料如玻璃纤维强化石墨（FR-4）制成。

基板承载电子元件和导线。

2.电子元件：电子元件是PCB上的部件，包括电阻、电容、二极管、晶体管等。

3.导线：导线是连接电子元件的金属（通常是铜）线条，可以是单层或多层。

4.焊盘：焊盘是电子元件通过焊接连接到导线的区域。

5.焊接点：焊接点是焊接过程中电子元件和导线之间形成的接触点，用于传递信号和能量。

PCB设计流程PCB设计是将电路图转换成制造可用的PCB布局的过程。

下面是PCB设计的一般流程：1.收集需求：与电路工程师合作，了解设计要求和功能需求。

2.绘制原理图：使用电路设计软件（如Altium Designer或Cadence）绘制原理图，确定电路连接和元件布局。

3.布局设计：将原理图中的元件放置在PCB的物理空间中，以最优的方式连接元件。

4.走线设计：根据布局设计确定的位置，使用软件工具进行走线，将电路连接起来。

走线应遵循一定的规则，如电流回路、信号完整性等。

5.进行设计规则检查：使用设计软件进行设计规则检查（DRC），以确保设计符合规范和标准。

6.生成Gerber文件：将最终的PCB设计转换为Gerber文件，这是一种通用的PCB制造文件格式。

7.PCB制造：将Gerber文件发送给PCB制造商以制造PCB 板。

8.组装元件：在PCB板上安装电子元件，并进行焊接。

9.测试和验证：对PCB进行测试和验证，确保其功能正常。

常用的PCB制造工艺PCB制造涉及多种工艺，其中一些常用的包括：1.印刷透镜图（LPI）：LPI工艺使用荧光材料作为光刻层，通过UV曝光和化学处理形成图案。

pcb的一些知识
PCB，即印制电路板，也称为印刷电路板或印刷线路板，是电子设备中重要的组成部分。

以下是关于PCB的一些基础知识：
1. 组成和制作：PCB主要由绝缘的基板、导电线路和电子元器件组成。

基板提供了一个平稳的工作平面，而导电线路则负责传输信号和电流。

PCB的制作通常采用电子印刷术，即在基板上涂覆一层薄薄的铜，然后通过设计和图案将铜蚀刻掉，只留下所需的导电线路。

2. 功能：PCB在各种电子设备中起着至关重要的作用。

它为电子元器件提供了支撑和连接，使得它们可以稳定地工作。

此外，PCB还可以实现信号的传输、分配、转换等功能，确保电子设备正常、高效地运行。

3. 类型：根据不同的分类标准，PCB有多种类型。

例如，根据导电线路的层数，可以分为单面板、双面板和多层板。

此外，还有柔性电路板、刚挠结合板等特殊类型的PCB。

4. 设计：PCB的设计是制作过程中的关键环节。

设计师需要考虑到各种因素，如电路的布局、元器件的排列、导线的宽度和间距等。

为了确保PCB 的性能和可靠性，设计师需要遵循一定的设计规则和规范。

5. 制造流程：PCB的制造流程包括裁板、钻孔、内层线路制作、压合、外层线路制作、检测等步骤。

在这个过程中，每个步骤都有严格的质量控制，以确保最终产品的质量和可靠性。

6. 应用：PCB广泛应用于各种电子设备中，如通信设备、计算机、消费电子产品等。

可以说，在现代电子设备中，几乎所有的电路板都是采用PCB 技术制作的。

总之，PCB是电子设备中不可或缺的一部分，其质量和性能对整个设备的性能和可靠性产生直接影响。
