风玫瑰图

：“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。

风玫瑰图一般在总平面图上表示出来，是建筑所在地区的气候基本条件之一。在进行总平面布局设计等工作时，可以根据风玫瑰图判断常年主要风向作为依据。

例如：在城市规划中，我们就可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。从风向玫瑰图既可以看到地区内建筑物朝向，又可知道本地段内的常年风向频率大小。

风玫瑰体现了第一个指标：风向

风向里面含有夏季主导方向和冬季主导方向，所以有的风玫瑰图中有两道线。

风玫瑰体现了第二个指标：频率

风玫瑰折线上的点离圆心的远近，表示从此点向圆心方向刮风的频率的大小。实线表示冬季风，虚线表示夏季风。

离十字架中心越远说明该方向的风频率最高，例如上海东南风的频率相对就高，在风玫瑰图里就表现东南方向离中心的距离相对较远。

风玫瑰图的解释

化工工厂的选地址经常用到风玫瑰图的，这里简要转贴个文章， 大家来认识下这个东西，尤其是做设计的时候很实用的。

“风玫瑰”图也叫风向频率玫瑰图， 它是根据某一地区多年平均统计的各个方风向和风速的

百分数值，并按一定比例绘制， 一般多用八个或十六个罗盘方位表示， 如图一，由于该图的

形状形似玫瑰花朵，故名“风玫瑰”。玫瑰图上所表示风的吹向（即风的来向）

面吹向地区中心的方向。

瑰图表示风向和风向的频率。 风向频率是在一定时间内各种风向出现的次数占所有观察次数

的百分比。根据各方向风的出现频率，以相应的比例长度，按风向从外向中心吹，描在用 8

个或16个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛 如玫瑰的闭合折线， 就是风玫瑰图。图中线段最长者，即外面到中心的距离越大， 表示风频

越大，其为当地主导风向，外面到中心的距离越小，表示风频越小，其为当地最小风频，女口 图三中甲，①〉②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主导风 向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北——西南方向。 ，是指从外

风玫瑰图分为风向玫瑰图 （图一）和风速玫瑰图（图二）两种，一般多用风向玫瑰图。 风向玫 区的影响。

建筑物的位置朝向和当地主导风向有密切关系。如把清洁的建筑物布置在主导风向的上风

向；把污染建筑布置在主导风向的下风向， 最小风频的上方向； 污染大气的建筑布局在与季

风风向垂直的郊外，以免受污染建筑散发的有害物的影响。

风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，

般由当地气象部门提供。它的作用主要表现在二个方面：

一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可 燃材料堆场、大型可燃物品仓库以及散发可燃气体、 液体蒸气的甲类生产厂房或甲类物品库

房及生活区的位置。 甲圈三

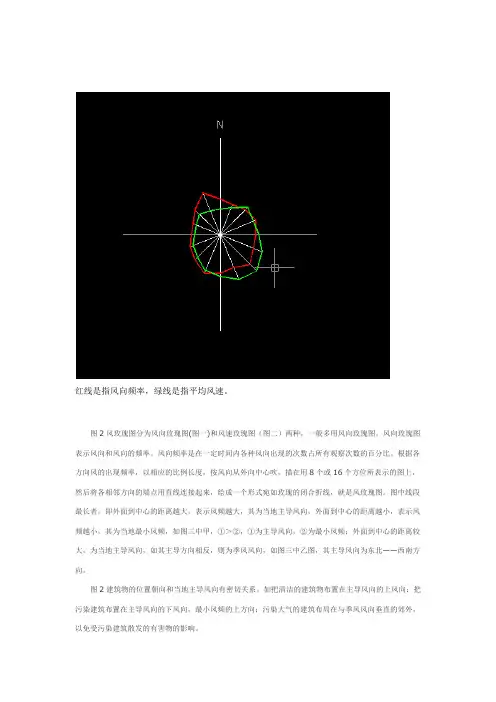

红线是指风向频率，绿线是指平均风速。

图2风玫瑰图分为风向玫瑰图(图一)和风速玫瑰图（图二）两种，一般多用风向玫瑰图。风向玫瑰图表示风向和风向的频率。风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。根据各方向风的出现频率，以相应的比例长度，按风向从外向中心吹，描在用8个或16个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风玫瑰图。图中线段最长者，即外面到中心的距离越大，表示风频越大，其为当地主导风向，外面到中心的距离越小，表示风频越小，其为当地最小风频，如图三中甲，①＞②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主导风向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北——西南方向。

图2建筑物的位置朝向和当地主导风向有密切关系。如把清洁的建筑物布置在主导风向的上风向；把污染建筑布置在主导风向的下风向，最小风频的上方向；污染大气的建筑布局在与季风风向垂直的郊外，以免受污染建筑散发的有害物的影响。 风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。它的作用主要表现在二个方面：

一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。

第9.5.11条 地基土的分层沉降观测点，应选择在建筑物、构筑物的地基中心附近。观测标志的深度,最浅的应在基础底面50cm以下；最深的应超过理论上的压缩层厚度。观测的标志，应由内管和保护管组成，内管顶部应设置半球状的立尺标志。

风玫瑰图识图

“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。玫瑰图上所表示风

的吹向（即风的来向），是指从外面吹向地区中心的方向。

风玫瑰图分为风向玫瑰图(图一)和风速玫瑰图（图二）两种，一般多用风向玫瑰图。风向玫瑰图表示风向和风向的频率。风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。根据各方向风的出现频率，以相应的比例长度，按风向从外向中心吹，描在用8个或16个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风玫瑰图。图中线段最长者，即外面到中心的距离越大，表示风频越大，其为当地主导风向，外面到中心的距离越小，表示风频越小，其为当地最小风频，如图三中甲，①＞②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主

导风向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北——西南方向。

建筑物的位置朝向和当地主导风向有密切关系。如把清洁的建筑物布置在主导风向的上风向；把污染建筑布置在主导风向的下风向，最小风频的上方向；污染大气的建筑布局在与季风风向垂直的郊外，以免受污染建筑散发的有害物的影响。

风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。它的作用主要表现在二个方面：一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。由于这类贮罐、危险物品仓库、堆场火灾危害性较大，而且建造过程中的投资也比较大，一旦建好就将成为永久性的建筑物或构筑物，因此，在审核图纸时，一定要根据风玫瑰选择恰当的位置，避开城市市区和居民生活区及重要的工矿企业，防止遗留先天性的重大火险隐患。一般地讲，易燃、可燃气体、液体贮罐和易燃，可燃材料堆场等应建造在城市的边缘地带且处在常年主导风向的侧风向，并与相邻单位保持足够的防火间距。显而易见，这样布置有两个优点：一是外来的可燃物和火种进入场内或库内的概率较小；二是一旦起火，由于缺少蔓延成灾的客观条件，对四邻的威胁较小，可以避免出现“火烧连营”的现象。
