云南省各地区风玫瑰图PPT课件

EXCEL绘制
有研究人员对Excel软件的图表功能中的雷达图绘制多彩色、多要素的风玫瑰图进行了研究，总结了用 Excel雷达图制作多彩色风玫瑰图的实用技巧。
此外还有用VC++、VB编程扩展绘制软件等绘制风玫瑰图的方法。
图例
图例
风玫瑰图如图一所示。
图一“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个风向和风速的百分数值，并 按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫 瑰”。玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。
根据各个方向风的出现频率，以相应的比例长度按风向中心吹，描在坐标纸上。将各相邻方向的端点用直线 连接起来，绘成一个形成一个宛如玫瑰的闭合折线，得到风向玫瑰图。
风速玫瑰图
对于风速玫瑰图，参照风向玫瑰图中的公式化，各个方向上的平均风速 (除静风以外)可以以如下公式定义：
其中 vn表示 n方向上的平均风速 n=1..16，fn表示在所统计时间段内，n方向风观测到的次数；vni表示在 所统计时间段内在 n方向上观测到的第 i次风的风速。 vc表示在所统计时间段内静风平均风速，C为所统计时间 段内观测到的静风次数，vci为在所统计时间段内，所观测到的第 i次静风划
工业企业所产生的大气污染物主要是通过气体运动来进行稀释扩散的.风向频率表示某风向吹刮次数显示着 某风向下游区所受污染的机会,频率大风向下游受污染机会多,反之则少.因此,有废气污染的工业通常布局在风玫 瑰图中最小风频侧;风速决定着污染物的扩散速度,速度越大,工厂排出废气会被很快拉长,混入的外界空气越多. 污染物的浓度越小;反之,速度越小,污染物的浓度越大,为此有废气污染的工业宜布置在风速大的方位。

北
Байду номын сангаас
中心圆圈内的数字 代表静风的频率
各 种 风 频 玫 瑰 图
• 在极坐标地图上绘出的某一地区的某一时 段内各风向的平均风速的统计图，称为 “风速玫瑰图”
一、在城市规划中，可以根据风玫瑰图 正确确定大型易燃、可燃气体和液体贮罐、 易燃、可燃材料堆场、大型可燃物品仓库 以及散发可燃气体、液体蒸气的甲类生产 厂房或甲类物品库房及生活区的位置。 二、对于生产易燃、易爆物品、散发可 燃气体、液体蒸气的工厂，在选址和审核 厂区的整体规划时，可以根据风玫瑰图考 虑风向对生产装置、工艺流程以及相邻企 业的生产和本厂生活区的影响。
风玫瑰图是一个地区，特别是平原地区 风的一般情况但由于地形、地物的不同， 它对风气候起到直接的影响。由于地形、 地面情况往往会引起局部气流的变化，使 风向、风速改变，因此在进行建筑总平面 设计时，要充分注意到地方小气候的变化， 在设计中善于利用地形、地势，综合考虑 对建筑的布置；工业布局时注意风向对工 程位置的影响，防止出现重大失误。
ⓐ玫瑰图上所表示风的吹向，是指从外面吹向 地区中心的方向。 ⓑ风玫瑰折线上的点离圆心的远近，表示从此 点向圆心方向刮风的频率的大小。 ⓒ实线所形成的封闭图形与4条坐标线焦点代 表风的大小 ⓓ离中心越远表示风越大
• 风频玫瑰图—表示一个地区在一定时 期内风向频率的统计图 • 风频—某一个风向的次数占总观测次 数的百分比
风玫瑰图—表示一个地区在某一时间内 （一个月或者一年内的，但通常采用一个 地区多年的统计资料）的风频，风速等情 况。用它来反映一个地区的气流情况，更 科学，更直观，更贴近现实 风玫瑰图在气象统计，城市规划，工业布 局等方面有着十分广泛的应用
因图形似玫瑰花朵，故称风玫瑰 图（wind rose diagram）。

• 分析玫瑰花图，应与区域地质构造结合起来。因此，常把节理玫 瑰花图，按测点位置标绘在地质图上〔图25）。这样就清楚反映 出不同构造部位的节理与构造〔如褶皱和断层〕的关系。综合分 析不同构造部位节理玫瑰花图的特征，就能得出局部应力状况， 甚至可以大致确定主应力轴的性质和方向。
• 走向节理玫瑰花图多应用节理产状比较陡峻的情况，而倾向和倾 角玫瑰花图多用于节理产状变化较大的情况。
三、作业
绘制天平山节理〔表2)走向玫瑰花
表3是根据天平山8号观测点的节理测量资料 〔表2〕按方位间隔加以整理的结果，对其中尚未 统计整理的，应补充整理填入表3中，然后根据整 理后的表3中节理资料作节理走向玫瑰花图。
编制节理极点图和等密图
这样就清楚反映出不同构造部位的节理与构造〔如褶皱和断层〕的关系。 有时，为了区分不同力学性质、不同规模、不同矿化的节理与褶皱、断层的关系，可分别作图。
这条节理的产状。
为避免投点时转动透明纸，可用 极等面积投影网〔赖特网）。 3.赖特网的结构： （图26） ★放射线表示倾向〔0°－360°）， ★同心圈表示倾角〔由圆心到圆周为
0°－90）。
赖特网的作图方法： 一节理产状为NE20°∠70°，用 透明纸蒙在网上，则以北为0°，顺时 针数20°即倾向，再由圆心到圆周数 70°（即倾角〕定点，为节理法线的 投影，该点就代表这条节理的产状
圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
（二〕绘制节理倾向玫瑰花图的方法
按节理倾向方位角分组，求出各组
节理的平均倾向和节理数目，用圆周方位 代表节理的平均倾向，用半径长度代表节
理条数，作法与节理走向玫瑰花图相同， 只不过用的是整个圆而已。
（三〕绘制节理倾角玫瑰花图的方法

抬头转头缓慢而费皮肌炎图片皮肌炎图片皮肌炎的症状表现皮肌炎的症状表现风向玫瑰图风向玫瑰图风频图是将风向分为8个或16个方位在各方向线上按各方向风的出现频率截取相应的长度将相邻方向线上的截点用直线联结的闭合折线图形

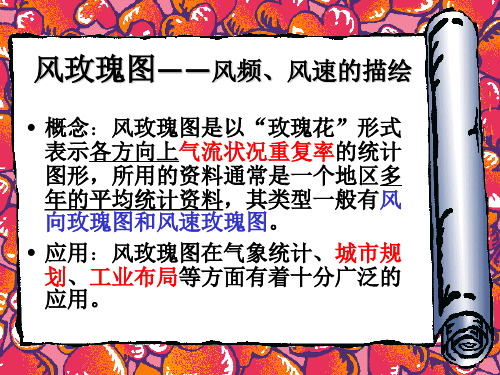

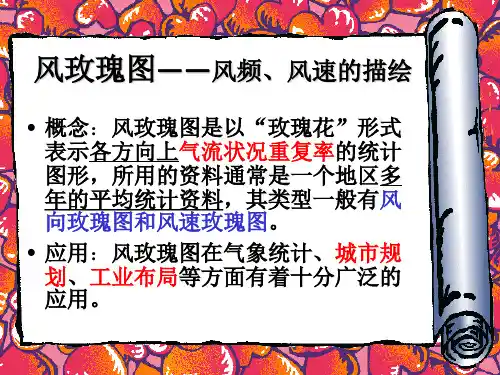

风玫瑰图——风频、风速的描绘
• 概念：风玫瑰图是以“玫瑰花”形式 表示各方向上气流状况重复率的统计 图形，所用的资料通常是一个地区多 年的平均统计资料，其类型一般有风 向玫瑰图和风速玫瑰图。
• 应用：风玫瑰图在气象统计、城市规 划、工业布局等方面有着十分广泛的 应用。
1
风
玫
风
瑰 图
频 玫 瑰
的
图
基本ຫໍສະໝຸດ 风速玫瑰图形式
及
变
化
2
皮肌炎图片——皮肌炎的症状表现
• 皮肌炎是一种引起皮肤、肌肉、 心、肺、肾等多脏器严重损害的， 全身性疾病，而且不少患者同时 伴有恶性肿瘤。它的1症状表现如 下：
• 1、早期皮肌炎患者，还往往伴 有全身不适症状，如-全身肌肉酸 痛，软弱无力，上楼梯时感觉两 腿费力；举手梳理头发时，举高 手臂很吃力；抬头转头缓慢而费 力。
风玫瑰图还有其他形式，如图2～图5，其中图3为风频 风速玫瑰图，每一方向上既反映风频大小（线段的 长度），又反映这一方向上的平均风速（线段末段 的风羽多少）；
图4～图5为无量化的风玫瑰简易图，线段的长度表示 风频的相对大小。
5
6
风向玫瑰图（风频图）
是将风向分为8个 或16个方位，在各 方向线上按各方向 风的出现频率，截 取相应的长度，将 相邻方向线上的截 点用直线联结的闭 合折线图形。
在图1中该地区最大风频 的风向为北风，约为20
％（每一间隔代表风向 频率5％）；中心圆圈内 的数字代表静风的频率。
