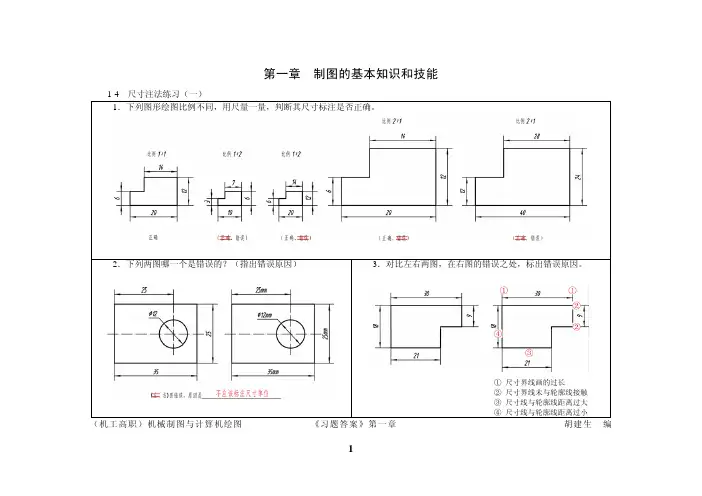

21机高计(答案)第1章 制图的基本知识和技能

制图的基本知识和技能练习题有答案一、基础知识单项选择题1.制图国家标准规定,图纸幅面尺寸应优先选用(C)种基本幅面尺寸。

A、3;B、4;C、5;D、62.制图国家标准规定,必要时图纸幅面尺寸可以沿(A)边加长。

A、长;B、短;C、斜;D、各3.1∶2就是(B)的比例。

A、放大;B、缩小;C、优先选用;D、尽量不用4.产品用放大一倍的比例绘图,在标题栏比例项中应填(D)。

A、放大一倍;B、1某2;C、2/1;D、2∶15.在绘制图样时,应灵活选用机械制图国家标准规定的(A)种类型比例。

A、3;B、2;C、1;D、106.若采用1∶5的比例绘制一个直径为40的圆时,其绘图直径为(A)。

A、ф8;B、ф10;C、ф160;D、ф2007.绘制图样时,应采用机械制图国家标准规定的(C)种图线。

A、7;B、8;C、9;D、108.在机械图样中,表示可见轮廓线采用(A)线型。

A、粗实线;B、细实线;C、波浪线;D、虚线9.机械图样中常用的图线线型有粗实线、(C)、虚线、细点画线等。

A、轮廓线;B、边框线;C、细实线;D、轨迹线10.图样中汉字应写成(B)体,采用国家正式公布的简化字。

A、宋体;B、长仿宋;C、隶书;D、楷体11.制图国家标准规定,字体的号数,即字体的高度,分为(D)种。

A、5;B、6;C、7;D、812.制图国家标准规定,字体的号数,即字体的(A)。

A、高度;B、宽度;C、长度;D、角度13.制图国家标准规定,字体的号数,即字体的高度,单位为(C)米。

A、分;B、厘;C、毫;D、微14.以下备选答案中,(C)就是制图国家标准规定的字体高度。

A、3;B、4;C、5;D、615.图纸中数字与字母分为(A)两种字型。

A、A型与B型;B、大写与小写;C、简体与繁体;D、中文与英文16.制图国家标准规定,汉字字宽就是字高h的(D)倍。

A、2;B、3;C、0、667;D、1/217.国家标准规定,汉字系列为1、8、2、5、3、5、5、7、10、14(C)。

1261
长后的图纸幅面。
1051
841 A45
A44 A1
A0
630
A43 420
A3 A2 A33A34
210 A4
A1 3
A1 4
0
297 594 891 1189 1486 1783 2080 2378
二、比例
◆比例：图样中图形与其实物相应要素的线性尺寸之比 （即，图形：实物）。
种类
优先选用比例
允许选用比例
原值比例 1:1
放大比例 5:1 2:1
510n:1 210n:1 110n:1
4:1 2.5:1 2.510n:1
410n:1
缩小比例 1:2 1:5 1:10
1:210n 1:510n 1:110n
1:1.5 1:2.5 1:3 1:4 1:6 1:1.510n 1:2.510n 1:310n 1:410n 1:610n
2.尺寸的组成
一个完整的尺寸，应包括尺寸界线、尺寸线、尺寸数字和 尺寸终端（箭头或斜线）。 ◆尺寸界线和尺寸线--尺寸界线表示尺寸的起止范围，尺寸线 表示尺寸度量的方向，都用细实线绘制。
◇尺寸界线可由轮廓线、轴线或对称中心线引出，也可利用轮 廓线、轴线或对称中心线作为尺寸界线。
◇尺寸线不能用其它图线代替，也不能与其它图线重合或画在 其延长线上。
长仿宋体，字母和数字可写成直体和斜体（字头向右斜，与 水平方向成75°），同一张图样只允许采用一种类型的字体。
★书写汉字、 字母、数字的 基本要求
★长仿宋体的 书写要领
字高和字宽
◆字高 ◇字体的高度称为字体的号数,单位为mm； ◇字体高度的工程尺寸系列为： 1.8 2.5 3.5 5 7 10 14 20 ◇汉字的字高在图样中一般不应小于3.5。

它们是图样绘制与使用的准绳，必须认真学习并严格遵守。
Page
9
Page
10
Page
11
基本制图标准
图纸的幅面与格式（GB/T 14689—1993）
比例（GB/T 14690—1993）
字体（GB/T 14691—1993） 图线（GB/T 17450—1998）
Page
12
基本制图标准
图纸的幅面与格式（GB/T 14689—1993）
Page
45
几何作图
圆弧链接(用圆弧连接两直线)
如图所示，已知直线AC和CB，连接圆弧的半径为R，求作连接圆弧。
R R R
A
A
A
1 O O C 2 B 1 C 2 B 1 O
C
2
B
a)
Page 46
b)
c)
几何作图
圆弧链接(用圆弧连接一直线一圆弧)
如图所示，已知连接圆弧的半径为R，被连接的圆弧圆心为01、半径R1 以及直线AB，求作连接圆弧（要求与已知圆弧外切）。
R
01 1 O
O1
A
B
Page
A
47
2
B b)
a)
几何作图
圆弧链接(两个圆弧外切连接)
如图所示，已知连接圆弧半径为R，被连接的两个圆弧的圆心分别为 01、02，半径为R1、R2，求作连接圆弧。
R
O2 O2 O1 1 2 O1
O
a)
Page 48
b)
几何作图
圆弧链接(两个圆弧内切连接)
如图所示，已知连接圆弧的半径为R，被连接的两个圆弧圆心分别为 O1、02，半径为R1、R2，求作连接圆弧。
Page

d)
★1.4.3
1. 方法和步骤
平面图形的尺寸标注
⑴ 先在水平及铅垂方向各选一条直线，作为基准线，由此 出发标注尺寸，以确定已知线段和中间线段的位置（或直线的 方向）。
⑵ 确定图形中各线段的性质，即哪些是已知线段，哪些 是中间线段，哪些是连接线段。 ⑶ 按已知线段、中间线段、连接线段的次序逐个注出全 部定形尺寸和必要的定位尺寸。 注意：一般应先选定基准，基准线一般选图形中的主 要中心线、轮廓线、轴线。
b) 30°范围内的尺寸数字注写
•方向: 尺寸数字应按图a)所示的方向注写 。一般注写在尺寸 线的一侧，必要时可注写在尺寸线的中断处。 •垂直尺寸的标注：数字放在左边，字头朝左。 •三角区：尽量避免标注尺寸，必须标注时应按规定标注。
★尺寸数字不得被任何图线通过，即当无法避免时，必须把图线断开。
3.常用尺寸注法
a)
b)
c)
圆弧内连接两圆弧
2.作图方法：先找出圆心，再找出相切点，然后作图。 •用连接圆弧连接两已知圆弧
(3) 混合连接：连接圆弧与两已知圆弧同时内外切称为 混合连接。
a)
b)
c)
圆弧内外连接两圆弧
1.4 平面图形的画法
1.4.1 平面图形的分析 1.4.2 平面图形的画图方法与步骤 1.4.3 平面图形的尺寸标注
b）大圆画法
c) 圆弧画法
4. 利用方格纸绘制草图
本节结束
角度 数字 水平 书写
尺寸数字不可被任何 图线所通过，否则必 须将该图线断开。
尺寸的注法示例
4. 尺寸注法举例
尺寸标注的正误对比
不能以轮廓线 代替尺寸线
不能以中心线 代替尺寸线
应注直径
尺寸线应与 轮廓线平行
