制图基本知识参考答案

国家开放大学建筑制图基础第1章制图的基本知识题目1正确获得1.00分中的1.00分标记题目题干图纸幅面的简称是（）选择一项：A. 图框B. 图幅C. 标题栏D. 会签栏反馈你的回答正确正确答案是：图幅题目2正确获得1.00分中的1.00分标记题目题干建筑制图的基本单位是（）选择一项：A. mB. bC. cD. a反馈你的回答正确正确答案是：b题目3正确获得1.00分中的1.00分标记题目题干下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）选择一项：A. 图样本身的任何图线均可用作尺寸线B. 半径、直径、角度与弧长的起止符号，宜用箭头表示C. 图样轮廓线可用作尺寸界限D. 尺寸线应用细实线绘制，应与被注长度平行反馈你的回答正确正确答案是：图样本身的任何图线均可用作尺寸线题目4正确获得1.00分中的1.00分标记题目题干绘制尺寸界线时应采用（）选择一项：A. 粗实线B. 细实线C. 粗虚线D. 细虚线反馈你的回答正确正确答案是：细实线题目5正确获得1.00分中的1.00分标记题目题干绘制尺寸起止符号时应采用（）选择一项：A. 中粗长线B. 中粗断线C. 波浪线D. 单点长划线反馈你的回答正确正确答案是：中粗断线题目6正确获得1.00分中的1.00分标记题目题干下列关于尺寸数字说法有误的一项是（）选择一项：A. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标B. 尺寸数字是形体的实际尺寸，与画图比例无关C. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部D. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取反馈你的回答正确正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取题目7正确获得1.00分中的1.00分标记题目题干下列关于尺寸的排列与布置说法有误的一项是（）选择一项：A. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等B. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近C. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列D. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交反馈你的回答正确正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交题目8正确获得1.00分中的1.00分标记题目题干尺寸起止符号倾斜方向与尺寸界线应成（）选择一项：A. 180B. 60C. 45D. 90反馈你的回答正确正确答案是：45题目9正确获得1.00分中的1.00分标记题目题干图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）选择一项：A. 10mmB. 1mmC. 20mmD. 5mm反馈你的回答正确正确答案是：10mm题目10正确获得1.00分中的1.00分标记题目题干平行排列的尺寸线的间距，宜为（）选择一项：A. 3~5mmB. 7~10mmC. 1~2mmD. 2~3mm反馈你的回答正确正确答案是：7~10mm题目11正确获得1.00分中的1.00分标记题目题干下列关于半径、直径、球的尺寸标注说法有误的一项是（）选择一项：A. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同B. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧C. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧D. 标注圆的直径尺寸时，直径数字前不得加直径符号反馈你的回答正确正确答案是：标注圆的直径尺寸时，直径数字前不得加直径符号题目12正确获得1.00分中的1.00分标记题目题干图纸上限定绘图区域的线框是指（）选择一项：A. 图框B. 图幅C. 会签栏D. 标题栏反馈你的回答正确正确答案是：图框题目13正确获得1.00分中的1.00分标记题目题干标注球的半径尺寸时，应在尺寸前加注符号（）选择一项：A. SB. RSC. SRD. R反馈你的回答正确正确答案是：SR题目14正确获得1.00分中的1.00分标记题目题干标注圆弧的弧长时，表示尺寸线应以（）选择一项：A. 标注圆弧的弦长B. 该圆弧同心的圆弧线表示C. 平行与圆弧的直线D. 箭头反馈你的回答正确正确答案是：该圆弧同心的圆弧线表示题目15正确获得1.00分中的1.00分标记题目题干下列关于角度、弧长、弦长的标注说法有误的一项是（）选择一项：A. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦B. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替C. 角度的尺寸线应以圆弧表示D. 标注圆弧的弦长时，起止符号用中粗短线表示反馈你的回答正确正确答案是：标注圆弧的弦长时，起止符号用中粗短线表示题目16正确获得1.00分中的1.00分标记题目题干在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）选择一项：A. LB. SC. RD. t反馈你的回答正确正确答案是：t题目17正确获得1.00分中的1.00分标记题目题干下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）选择一项：A. 外形为非圆曲线的构件，可用坐标形式标注尺寸B. 标注坡度时，应加注坡度符号C. 坡度禁止用直角三角形标注D. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”反馈你的回答正确正确答案是：坡度禁止用直角三角形标注题目18正确获得1.00分中的1.00分标记题目题干下列关于尺寸的简化标注说法有误的一项是（）选择一项：A. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号B. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注C. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写D. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸反馈你的回答正确正确答案是：对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号题目19正确获得1.00分中的1.00分标记题目题干制图前的准备工作不包括（）选择一项：A. 识读图样，选用适当大小的图纸和比例B. 检查图样、修正错误C. 在图板上固定图纸，绘出图框线和图标位置D. 准备工具和仪器反馈你的回答正确正确答案是：检查图样、修正错误题目20正确获得1.00分中的1.00分标记题目题干一般制图的第一个步骤是（）选择一项：A. 绘制图样底稿B. 检查图样、修正错误C. 图纸整理D. 底稿加深反馈你的回答正确正确答案是：绘制图样底稿题目21正确获得1.00分中的1.00分标记题目题干一般制图的最后一个步骤是（）选择一项：A. 图纸整理B. 检查图样、修正错误C. 绘制图样底稿D. 底稿加深反馈你的回答正确正确答案是：图纸整理题目22正确获得1.00分中的1.00分标记题目题干圆弧连接的关键是根据已知条件，确定（）选择一项：A. 圆弧的弦长B. 连接圆弧的圆心和切点C. 圆弧的直径大小D. 圆弧的弧长反馈你的回答正确正确答案是：连接圆弧的圆心和切点题目23正确获得1.00分中的1.00分标记题目题干幅面代号为A4的图纸长、短边尺寸分别是（）选择一项：A. 1189mm、841mmB. 297mm、210mmC. 841mm、594mmD. 420mm、297mm反馈你的回答正确正确答案是：297mm、210mm题目24正确获得1.00分中的1.00分标记题目题干在平面图形中确定尺寸位置的点、直线称为（）选择一项：A. 尺寸标注B. 尺寸基准C. 尺寸定位D. 尺寸定型反馈你的回答正确正确答案是：尺寸基准题目25正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的形状和大小的尺寸是（）选择一项：A. 尺寸标注B. 尺寸定型C. 尺寸基准D. 尺寸定位反馈你的回答正确正确答案是：尺寸定型题目26正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的相对位置的尺寸是（）选择一项：A. 尺寸定型B. 尺寸定位C. 尺寸基准D. 尺寸标注反馈你的回答正确正确答案是：尺寸定位题目27正确获得1.00分中的1.00分标记题目题干一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）选择一项：A. 4种B. 2种C. 1种D. 3种反馈你的回答正确正确答案是：2种题目28正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为（）选择一项：A. 祥例B. 图例C. 图样D. 比例反馈你的回答正确正确答案是：比例题目29正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为（）选择一项：A. 3种B. 2种C. 1种D. 4种反馈你的回答正确正确答案是：1种题目30正确获得1.00分中的1.00分标记题目题干图样及说明中的汉字宜采用（）选择一项：A. 楷体B. 长仿宋体C. 隶书D. 黑体反馈你的回答正确正确答案是：长仿宋体题目31正确获得1.00分中的1.00分标记题目题干制图的基本规定要求数量的数值注写应采用（）选择一项：A. 斜体阿拉伯数字B. 正体阿拉伯数字C. 斜体罗马数字D. 正体罗马数字反馈你的回答正确正确答案是：正体阿拉伯数字题目32正确获得1.00分中的1.00分标记题目题干图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）选择一项：A. 75B. 45C. 180D. 60反馈你的回答正确正确答案是：75。

制图的根本知识和技能一．单项选择题1. 本课程的主要内容不包括A.制图根本知识和技能B.零件图的识读C.装配图的识读D.机械传动答案：D2 . 平面图形中的尺寸中按作用可分为A.尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸D.外形尺寸和内部尺寸答案：C3 . 假设采用5：1的比例在图中绘制了一个直径为100mm的圆，那么在图样上该圆尺寸标注为A.Φ100mmB.Φ500mmC.Φ20mmD.Φ10mm答案：C4 . 以下关于尺寸标注的说法，错误的选项是A.当尺寸线与尺寸界限相互垂直的时候，同一X图样可采用不同尺寸线终端的形式。

B.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。

C.尺寸数字不可由任何图线通过，否那么应将图线断开。

D.标注球面的直径和半径时，应在符号"Φ"或"R"前面加"S"，对于轴、螺杆、铆钉或者手柄等端部，在不至于引起误解的情况下可省略符号"S"。

答案：A5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是A.45度三角板B.圆规C.圆规和直尺D.30度、60度三角板和丁字尺答案：D6. 在图样中点画线不可以用来表达的是A.对称构造的对称线B.回转构造轴线C.假象构造的轮廓线D.圆心的十字相交的定位线答案：C7 . 对图形进展线段分析，其中R12是A. 线段B. 中间线段C.连接线段D.未知线段答案：C8 . 制图国家标准规定，字体的号数单位为A.分米B.厘米C.毫米D.微米答案：C9. 画圆需要的工具是以下哪个A.圆规B.丁字尺C.三角板D.曲线板答案：A10 . 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体，其绘图比例为A.1：1B.2：1C.1：2D.1：4答案：C11. 以下关于铅笔代号H、B的含义正确的选项是A.字母表示的是笔芯的软硬程度，H代表硬芯，B代表软芯B.B代表铅笔粗细C.H代表铅笔长短D.B〔或者H〕前面的数字大小表示笔芯的粗细答案：A12. 假设采用1：5的比例绘制一个Φ40的圆时，其绘图半径为A.4B.8C.100D.200答案：A13 . 在标注球的直径时应在尺寸数字前加A.RB.ΦC.SΦD.SR答案：C14 . 在利用等分圆周的方法作正五边形的过程中，以下工具中必不可少的常用工具是A.丁字尺B.圆规C.三角板D.钢直尺答案：B15 . 以下关于绘制简单平面图形的说法，错误的选项是A.绘制平面图形，首先要进展尺寸分析和线段分析。

制图的基本知识和技能练习题、基础知识单项选择题1制图国家标准规定，图纸幅面尺寸应优先选用（ C ）种基本幅面尺寸。

A、3；B、4；C、5；D、62•制图国家标准规定，必要时图纸幅面尺寸可以沿（ A ）边加长。

A、长；B、短；C、斜；D各3. 1 ：2是（B ）的比例。

A、放大；B、缩小；C、优先选用；D尽量不用4•某产品用放大一倍的比例绘图，在标题栏比例项中应填（ D ）。

A、放大一倍；B、1X 2；C、2/1 ；D、2 ：15•在绘制图样时，应灵活选用机械制图国家标准规定的（ A ）种类型比例。

A、3；B、2；C、1；D 106•若采用1 ：5的比例绘制一个直径为40的圆时，其绘图直径为（ A ）。

A、© 8；B、© 10；C、© 160；D、© 2007•绘制图样时，应采用机械制图国家标准规定的（ C ）种图线。

A、7；B、8；C、9；D、10&在机械图样中，表示可见轮廓线采用（ A ）线型。

A、粗实线；B、细实线；C、波浪线；D、虚线9•机械图样中常用的图线线型有粗实线、（ C ）、虚线、细点画线等。

A、轮廓线；B、边框线；C、细实线；D、轨迹线10 •图样中汉字应写成（ B ）体，采用国家正式公布的简化字。

A、宋体；B、长仿宋；C、隶书；D、楷体11 •制图国家标准规定，字体的号数，即字体的高度，分为（ D ）种。

A、5；B、6；C、7；D、812 •制图国家标准规定，字体的号数，即字体的（ A ）oA、高度；B、宽度；C、长度；D、角度13•制图国家标准规定，字体的号数，即字体的高度，单位为（ C ）米。

A、分；B、厘；C、毫；D、微14. 以下备选答案中，（C ）是制图国家标准规定的字体高度。

A、3；B、4；C、5；D、615. 图纸中数字和字母分为（A ）两种字型。

A、A型和B型；B、大写和小写；C、简体和繁体；D、中文和英文16•制图国家标准规定，汉字字宽是字高h的（D ）倍。

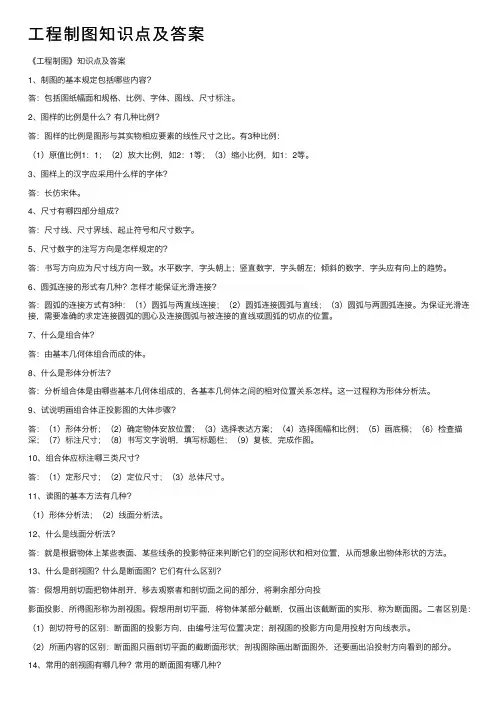

⼯程制图知识点及答案《⼯程制图》知识点及答案1、制图的基本规定包括哪些内容？答：包括图纸幅⾯和规格、⽐例、字体、图线、尺⼨标注。

2、图样的⽐例是什么？有⼏种⽐例？答：图样的⽐例是图形与其实物相应要素的线性尺⼨之⽐。

有3种⽐例：（1）原值⽐例1：1；（2）放⼤⽐例，如2：1等；（3）缩⼩⽐例，如1：2等。

3、图样上的汉字应采⽤什么样的字体？答：长仿宋体。

4、尺⼨有哪四部分组成？答：尺⼨线、尺⼨界线、起⽌符号和尺⼨数字。

5、尺⼨数字的注写⽅向是怎样规定的？答：书写⽅向应为尺⼨线⽅向⼀致。

⽔平数字，字头朝上；竖直数字，字头朝左；倾斜的数字，字头应有向上的趋势。

6、圆弧连接的形式有⼏种？怎样才能保证光滑连接？答：圆弧的连接⽅式有3种：（1）圆弧与两直线连接；（2）圆弧连接圆弧与直线；（3）圆弧与两圆弧连接。

为保证光滑连接，需要准确的求定连接圆弧的圆⼼及连接圆弧与被连接的直线或圆弧的切点的位置。

7、什么是组合体？答：由基本⼏何体组合⽽成的体。

8、什么是形体分析法？答：分析组合体是由哪些基本⼏何体组成的，各基本⼏何体之间的相对位置关系怎样。

这⼀过程称为形体分析法。

9、试说明画组合体正投影图的⼤体步骤？答：（1）形体分析；（2）确定物体安放位置；（3）选择表达⽅案；（4）选择图幅和⽐例；（5）画底稿；（6）检查描深；（7）标注尺⼨；（8）书写⽂字说明，填写标题栏；（9）复核，完成作图。

10、组合体应标注哪三类尺⼨？答：（1）定形尺⼨；（2）定位尺⼨；（3）总体尺⼨。

11、读图的基本⽅法有⼏种？（1）形体分析法；（2）线⾯分析法。

12、什么是线⾯分析法？答：就是根据物体上某些表⾯、某些线条的投影特征来判断它们的空间形状和相对位置，从⽽想象出物体形状的⽅法。

13、什么是剖视图？什么是断⾯图？它们有什么区别？答：假想⽤剖切⾯把物体剖开，移去观察者和剖切⾯之间的部分，将剩余部分向投影⾯投影，所得图形称为剖视图。

假想⽤剖切平⾯，将物体某部分截断，仅画出该截断⾯的实形，称为断⾯图。

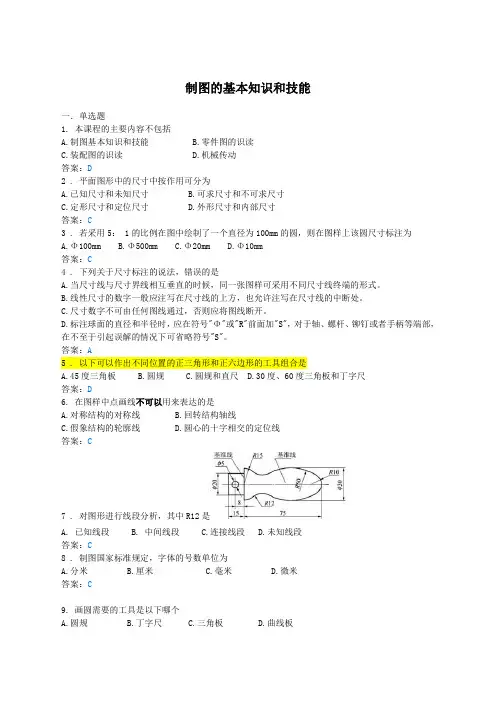

制图的基本知识和技能一．单选题1. 本课程的主要内容不包括A.制图基本知识和技能B.零件图的识读C.装配图的识读D.机械传动答案：D2 . 平面图形中的尺寸中按作用可分为A.已知尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸D.外形尺寸和内部尺寸答案：C3 . 若采用5：1的比例在图中绘制了一个直径为100mm 的圆，则在图样上该圆尺寸标注为A.Φ100mmB.Φ500mmC.Φ20mmD.Φ10mm答案：C4 . 下列关于尺寸标注的说法，错误的是A.当尺寸线与尺寸界线相互垂直的时候，同一张图样可采用不同尺寸线终端的形式。

B.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。

C.尺寸数字不可由任何图线通过，否则应将图线断开。

D.标注球面的直径和半径时，应在符号"Φ"或"R"前面加"S"，对于轴、螺杆、铆钉或者手柄等端部，在不至于引起误解的情况下可省略符号"S"。

答案：A5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是A.45度三角板B.圆规C.圆规和直尺D.30度、60度三角板和丁字尺答案：D6. 在图样中点画线不可以用来表达的是A.对称结构的对称线B.回转结构轴线C.假象结构的轮廓线D.圆心的十字相交的定位线答案：C7 . 对图形进行线段分析，其中R12是A. 已知线段B. 中间线段C.连接线段D.未知线段答案：C8 . 制图国家标准规定，字体的号数单位为A.分米B.厘米C.毫米D.微米答案：C9. 画圆需要的工具是以下哪个A.圆规B.丁字尺C.三角板D.曲线板答案：A10 . 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体，其绘图比例为A.1：1B.2：1C.1：2D.1：4答案：C11. 下列关于铅笔代号H、B的含义正确的是A.字母表示的是笔芯的软硬程度，H代表硬芯，B代表软芯B.B代表铅笔粗细C.H代表铅笔长短D.B（或者H）前面的数字大小表示笔芯的粗细答案：A12. 若采用1：5的比例绘制一个Φ40的圆时，其绘图半径为A.4B.8C.100D.200 答案：A13 . 在标注球的直径时应在尺寸数字前加A.RB.ΦC.SΦD.SR 答案：C14 . 在利用等分圆周的方法作正五边形的过程中，下列工具中必不可少的常用工具是A.丁字尺B.圆规C.三角板D.钢直尺答案：B15 . 以下关于绘制简单平面图形的说法，错误的是A.绘制平面图形，首先要进行尺寸分析和线段分析。

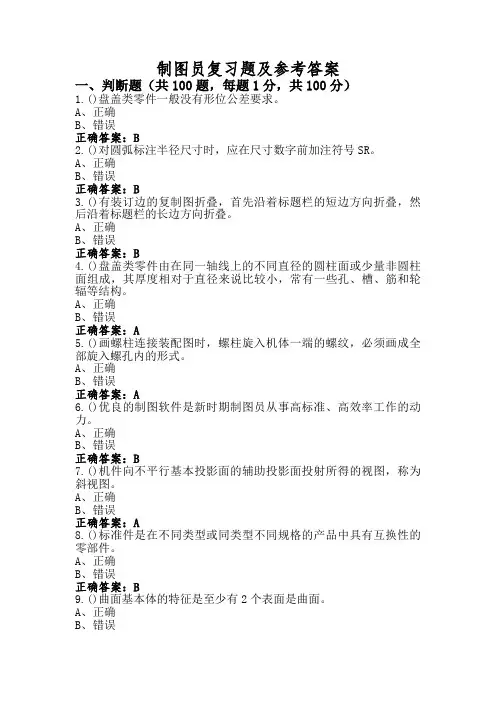

制图员复习题及参考答案一、判断题（共100题，每题1分，共100分）1.()盘盖类零件一般没有形位公差要求。

A、正确B、错误正确答案：B2.()对圆弧标注半径尺寸时，应在尺寸数字前加注符号SR。

A、正确B、错误正确答案：B3.()有装订边的复制图折叠，首先沿着标题栏的短边方向折叠，然后沿着标题栏的长边方向折叠。

A、正确B、错误正确答案：B4.()盘盖类零件由在同一轴线上的不同直径的圆柱面或少量非圆柱面组成，其厚度相对于直径来说比较小，常有一些孔、槽、筋和轮辐等结构。

A、正确B、错误正确答案：A5.()画螺柱连接装配图时，螺柱旋入机体一端的螺纹，必须画成全部旋入螺孔内的形式。

A、正确B、错误正确答案：A6.()优良的制图软件是新时期制图员从事高标准、高效率工作的动力。

A、正确B、错误正确答案：B7.()机件向不平行基本投影面的辅助投影面投射所得的视图，称为斜视图。

A、正确B、错误正确答案：A8.()标准件是在不同类型或同类型不同规格的产品中具有互换性的零部件。

A、正确B、错误正确答案：B9.()曲面基本体的特征是至少有2个表面是曲面。

A、正确B、错误正确答案：B10.()直线的描绘原则是由上至下、由左至右、先画横线、后画竖线。

A、正确B、错误正确答案：A11.()折叠后的图纸幅面一般应有A3或A2的规格。

A、正确B、错误正确答案：B12.()配合时，孔的实际尺寸小于轴的实际尺寸，则它们的配合具有过盈。

A、正确B、错误正确答案：A13.()斜齿轮传动承载能力大，在高速大功率的传动中广泛应用。

A、正确B、错误正确答案：A14.()螺纹联接是可拆联接。

A、正确B、错误正确答案：A15.()四心圆法画椭圆的方法可用于斜二轴测投影中。

A、正确B、错误正确答案：B16.()零件图上尺寸公差的标注形式只有基本尺寸数字后边注写上、下偏差一种形式。

A、正确B、错误正确答案：B17.()绘制零件草图时，零件的结构形状必须全部照实物绘制。

第1章建筑制图基本知识1．图纸的幅面的简称是（A）A．图幅B.图框C．标题栏D．会签栏2．图纸上限定绘图区域的线框是指（B）A．图幅B.图框C．标题栏D．会签栏3.幅面代号为A0的图纸长、短边尺寸分别是（A）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm4．幅面代号为A1的图纸长、短边尺寸分别是（B）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm5.幅面代号为A2的图纸长、短边尺寸分别是（C）A．1189mm、841mmB. 841mm、594mmC．594mm、420mmD．297mm、210mm6.幅面代号为A3的图纸长、短边尺寸分别是（D）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是（D）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm8.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（B）A．1种B. 2种C．3种D．4种9．一般情况下，一个图样应选择的比例为（A）A．1种B. 2种C．3种D．4种10．图样及说明中的汉字宜采用（A）A．长仿宋体B.黑体C．隶书D．楷体11．制图的基本规定要求数量的数值注写应采用（A）A．正体阿拉伯数字B.斜体阿拉伯数字C．正体罗马数字D．斜体罗马数字11．制图的基本规定要求数量的单位符号应采用（C）A．正体阿拉伯数字B.斜体阿拉伯数字C．正体字母D．斜体罗马数字12.绘制尺寸界线时应采用（C）A．粗实线B.粗虚线C．细实线D．细虚线13.绘制尺寸起止符号时应采用（C）A．中粗长线B.波浪线C．中粗断线D．单点长划线14.尺寸起止符号倾斜方向与尺寸界线应成（A）A．450B. 600C．900D．180015.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（AA．10mmB. 20mmC．5mmD. 1mm16.平行排列的尺寸线的间距，宜为（D）A．1~2mmB. 2~3mmC．3~5mmD. 7~10mm17.平行排列的尺寸线的间距，宜为（D）A．1~2mmB. 2~3mmC．3~5mmD. 7~10mm18.标注球的半径尺寸时，应在尺寸前加注符号（B）A．RB. SRC．RSD. S）19.标注圆弧的弧长时，表示尺寸线应以（B）A．箭头B.该圆弧同心的圆弧线表示C．标注圆弧的弦长D.平行与圆弧的直线20.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（B）A．RB. tC．LD. S21.一般制图的第一个步骤是（A）A．绘制图样底稿B.检查图样、修正错误C．底稿加深D.图纸整理22.一般制图的最后一个步骤是（D）A．绘制图样底稿B.检查图样、修正错误C．底稿加深D.图纸整理23.在平面图形中确定尺寸位置的点、直线称为（A）A．尺寸基准B.尺寸定型C．尺寸定位D.尺寸标注24.用于确定平面图形中各个组成部分的形状和大小的尺寸是（B A．基准尺寸B.定型尺寸C．定位尺寸D.标注尺寸25.用于确定平面图形中各组成部分的相对位置的尺寸是（C）A．基准尺寸B.定型尺寸C．定位尺寸D.标注尺寸）。

制图员三级理论知识习题+参考答案一、多选题（共40题，每题1分，共40分）1、AutoCAD中，可以创建打断的对象有圆、直线、射线和以下哪几种对象：( )A、圆弧B、构造线C、样条曲线D、多段线正确答案：ABCD2、依据三视图之间的投影对应关系，三视图的投影规律为( )。

A、宽相等B、长相等C、高平齐D、长对正正确答案：ACD3、视图通常包括( )。

A、基本视图B、向视图C、剖视图D、斜视图E、局部视图正确答案：ABDE4、描图的常用工具有( )、三角板和刀片等。

A、圆规B、钢笔C、鸭嘴笔D、曲线板正确答案：ACD5、剖视图的标注包括三部分内容∶( )。

A、字母B、剖切线C、箭头正确答案：ABC6、平面立体，一般标注三个方向的尺寸，它们是( )。

A、宽度方向B、直径方向C、高度方向D、长度方向正确答案：ACD7、下面关于栅格的说法，哪些是正确的：( )A、当栅格过密时，屏幕上将不会显示出栅格，对图形进行局部放大观察时也看不到B、当捕捉设置的间距与栅格相同时，捕捉就可对屏幕上的栅格点进行。

C、当捕捉设定的间距与栅格所设定的间距不同时，捕捉也按栅格进行，也就是说，当两者不匹配时，捕捉点也是栅格点。

D、打开“栅格”模式，可以直观地显示图形的绘制范围和绘图边界。

正确答案：BD8、阵列命令有以下几种复制形式：( )A、样条阵列B、环形阵列C、矩形阵列D、三角阵列正确答案：BC9、截平面与圆锥轴线的相对位置不同，截交线可能为( )。

A、抛物线B、两相交直线C、圆D、双曲线E、椭圆正确答案：ABCDE10、零件图的尺寸标注，应做到( )。

A、正确B、清晰C、完整D、合理正确答案：ABCD11、常见的回转体有( )等。

A、圆台C、圆柱D、圆球正确答案：ABCD12、螺纹按用途可分为( )。

A、传动螺纹B、管螺纹C、专用螺纹D、紧固螺纹正确答案：ABCD13、机件的真实大小以图样上所标注的尺寸数值为依据与( )无关。

制图的基本知识和技能一．单选题1. 本课程的主要内容不包括A.制图基本知识和技能B.零件图的识读C.装配图的识读D.机械传动答案：D2 . 平面图形中的尺寸中按作用可分为A.已知尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸D.外形尺寸和内部尺寸答案：C3 . 若采用5： 1的比例在图中绘制了一个直径为100mm的圆，则在图样上该圆尺寸标注为A.Φ100mmB.Φ500mmC.Φ20mmD.Φ10mm答案：C4 . 下列关于尺寸标注的说法，错误的是A.当尺寸线与尺寸界线相互垂直的时候，同一张图样可采用不同尺寸线终端的形式。

B.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。

C.尺寸数字不可由任何图线通过，否则应将图线断开。

D.标注球面的直径和半径时，应在符号"Φ"或"R"前面加"S"，对于轴、螺杆、铆钉或者手柄等端部，在不至于引起误解的情况下可省略符号"S"。

答案：A5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是A.45度三角板B.圆规C.圆规和直尺D.30度、60度三角板和丁字尺答案：D6. 在图样中点画线不可以用来表达的是A.对称结构的对称线B.回转结构轴线C.假象结构的轮廓线D.圆心的十字相交的定位线答案：C7 . 对图形进行线段分析，其中R12是A. 已知线段B. 中间线段C.连接线段D.未知线段答案：C8 . 制图国家标准规定，字体的号数单位为A.分米B.厘米C.毫米D.微米答案：C9. 画圆需要的工具是以下哪个A.圆规B.丁字尺C.三角板D.曲线板答案：A10 . 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体，其绘图比例为A.1：1B.2：1C.1：2D.1：4答案：C11. 下列关于铅笔代号H、B的含义正确的是A.字母表示的是笔芯的软硬程度，H代表硬芯，B代表软芯B.B代表铅笔粗细C.H代表铅笔长短D.B（或者H）前面的数字大小表示笔芯的粗细答案：A12. 若采用1：5的比例绘制一个Φ40的圆时，其绘图半径为A.4B.8C.100D.200答案：A13 . 在标注球的直径时应在尺寸数字前加A.RB.ΦC.SΦD.SR答案：C14 . 在利用等分圆周的方法作正五边形的过程中，下列工具中必不可少的常用工具是A.丁字尺B.圆规C.三角板D.钢直尺答案：B15 . 以下关于绘制简单平面图形的说法，错误的是A.绘制平面图形，首先要进行尺寸分析和线段分析。

制图的基本知识与技能一.单选题1、本课程的主要内容不包括A、制图基本知识与技能B、零件图的识读C、装配图的识读D、机械传动答案:D2 、平面图形中的尺寸中按作用可分为A、已知尺寸与未知尺寸B、可求尺寸与不可求尺寸C、定形尺寸与定位尺寸D、外形尺寸与内部尺寸答案:C3 、若采用5: 1的比例在图中绘制了一个直径为100mm的圆,则在图样上该圆尺寸标注为A、Φ100mmB、Φ500m mC、Φ20mmD、Φ10mm答案:C4 、下列关于尺寸标注的说法,错误的就是A、当尺寸线与尺寸界线相互垂直的时候,同一张图样可采用不同尺寸线终端的形式。

B、线性尺寸的数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处。

C、尺寸数字不可由任何图线通过,否则应将图线断开。

D、标注球面的直径与半径时,应在符号"Φ"或"R"前面加"S",对于轴、螺杆、铆钉或者手柄等端部,在不至于引起误解的情况下可省略符号"S"。

答案:A5 、以下可以作出不同位置的正三角形与正六边形的工具组合就是A、45度三角板B、圆规C、圆规与直尺D、30度、60度三角板与丁字尺答案:D6、在图样中点画线不可以用来表达的就是A、对称结构的对称线B、回转结构轴线C、假象结构的轮廓线D、圆心的十字相交的定位线答案:C7 、对图形进行线段分析,其中R12就是A、已知线段B、中间线段C、连接线段D、未知线段答案:C8 、制图国家标准规定,字体的号数单位为A、分米B、厘米C、毫米D、微米答案:C9、画圆需要的工具就是以下哪个A、圆规B、丁字尺C、三角板D、曲线板答案:A10 、在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体,其绘图比例为A、1:1B、2:1C、1:2D、1:4答案:C11、下列关于铅笔代号H、B的含义正确的就是A、字母表示的就是笔芯的软硬程度,H代表硬芯,B代表软芯B、B代表铅笔粗细C、H代表铅笔长短D、B(或者H)前面的数字大小表示笔芯的粗细答案:A12、若采用1:5的比例绘制一个Φ40的圆时,其绘图半径为A、4B、8C、100D、200答案:A13 、在标注球的直径时应在尺寸数字前加A、RB、ΦC、SΦD、SR答案:C14 、在利用等分圆周的方法作正五边形的过程中,下列工具中必不可少的常用工具就是A、丁字尺B、圆规C、三角板D、钢直尺答案:B15 、以下关于绘制简单平面图形的说法,错误的就是A、绘制平面图形,首先要进行尺寸分析与线段分析。

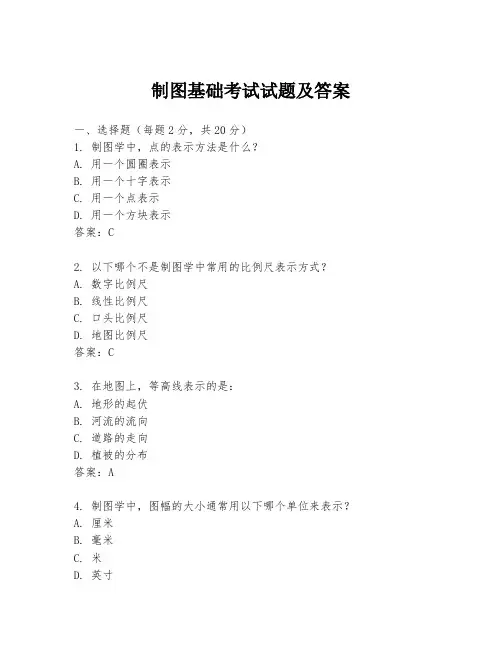

制图基础考试试题及答案一、选择题（每题2分，共20分）1. 制图学中，点的表示方法是什么？A. 用一个圆圈表示B. 用一个十字表示C. 用一个点表示D. 用一个方块表示答案：C2. 以下哪个不是制图学中常用的比例尺表示方式？A. 数字比例尺B. 线性比例尺C. 口头比例尺D. 地图比例尺答案：C3. 在地图上，等高线表示的是：A. 地形的起伏B. 河流的流向C. 道路的走向D. 植被的分布答案：A4. 制图学中，图幅的大小通常用以下哪个单位来表示？A. 厘米B. 毫米C. 米D. 英寸答案：A5. 地图上的方向通常以哪个方向为基准？A. 北B. 南C. 东D. 西答案：A6. 地图上的颜色通常用来表示：A. 地形的高度B. 植被的种类C. 气候的类型D. 人口的密度答案：B7. 在地图上，符号通常用来表示：A. 建筑物B. 道路C. 河流D. 所有以上选项答案：D8. 地图的图例通常位于：A. 地图的顶部B. 地图的底部C. 地图的左侧D. 地图的右侧答案：B9. 地图的比例尺越大，表示的区域：A. 范围越大B. 范围越小C. 细节越少D. 细节越多答案：B10. 在地图上，经纬度线用来表示：A. 地理位置B. 地形特征C. 气候类型D. 人口分布答案：A二、填空题（每题2分，共20分）1. 地图上的比例尺是用来表示地图上的距离与实际地面上的距离之间的________关系。

答案：比例2. 地图的________是指地图上表示的地理范围的大小。

答案：图幅3. 地图的________是指地图上表示的地理范围的精确度。

答案：精度4. 在地图上，等高线越密集，表示地形的________越陡峭。

答案：坡度5. 地图上的颜色可以用来区分不同的________类型。

答案：地形6. 地图上的符号是用来表示地图上的________和特征。

答案：地理要素7. 地图的图例是用来解释地图上使用的________和颜色。

大一工程制图基础知识单选题100道及答案一、图纸幅面与比例1. 图纸幅面有几种规格？（）A. 3 种B. 4 种C. 5 种D. 6 种答案：C。

图纸幅面有A0、A1、A2、A3、A4 五种规格。

2. A2 图纸的尺寸是多少？（）A. 420mm×594mmB. 297mm×420mmC. 210mm×297mmD. 594mm×841mm答案：B。

A2 图纸尺寸为420mm×594mm。

3. 比例为2:1 表示（）。

A. 图形是实物的2 倍B. 实物是图形的2 倍C. 图形和实物一样大D. 不确定答案：A。

比例为2:1 表示图形是实物的2 倍。

4. 1:50 的比例属于（）比例。

A. 放大B. 缩小C. 原值D. 不确定答案：B。

1:50 的比例属于缩小比例。

5. 在工程制图中，常用的比例有哪些？（）A. 1:1、1:2、1:5B. 1:10、1:20、1:50C. 1:100、1:200、1:500D. 以上都是答案：D。

工程制图中常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500 等。

二、图线与字体6. 粗实线的宽度一般为（）。

A. 0.25bB. 0.5bC. 0.7bD. b答案：D。

粗实线的宽度一般为b。

7. 细实线的主要用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：C。

细实线主要用于尺寸线、尺寸界线、剖面线等。

8. 虚线在工程制图中的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：B。

虚线表示不可见轮廓线。

9. 点画线的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：D。

点画线用于对称中心线、轴线等。

10. 工程图中的汉字应采用（）字体。

A. 宋体B. 仿宋体C. 长仿宋体D. 黑体答案：C。
