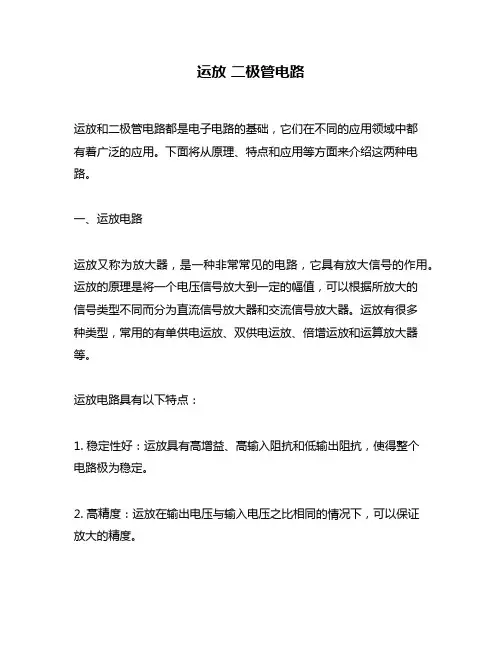

运放二极管电路运放和二极管电路都是电子电路的基础，它们在不同的应用领域中都有着广泛的应用。
下面将从原理、特点和应用等方面来介绍这两种电路。
一、运放电路运放又称为放大器，是一种非常常见的电路，它具有放大信号的作用。
运放的原理是将一个电压信号放大到一定的幅值，可以根据所放大的信号类型不同而分为直流信号放大器和交流信号放大器。
运放有很多种类型，常用的有单供电运放、双供电运放、倍增运放和运算放大器等。
运放电路具有以下特点：1. 稳定性好：运放具有高增益、高输入阻抗和低输出阻抗，使得整个电路极为稳定。
2. 高精度：运放在输出电压与输入电压之比相同的情况下，可以保证放大的精度。
3. 可定制灵活：由于运放的种类很多，所以可以根据需要来定制电路。
运放电路的应用范围非常广泛，如视听设备、控制系统、自动化系统等。
在这些领域中，运放电路常常用于实现信号放大、采样保持、滤波、处理等功能。
二、二极管电路二极管电路是由两个半导体材料组成的电路，其核心元件是二极管。
二极管电路也是一种基础电路，其原理是利用二极管具备的非线性特性来实现整流、调制、开关和击穿等功能。
二极管电路有多种类型，常见的有整流电路、反向保护电路和调制电路等。
二极管电路具有以下特点：1. 反向电流小：二极管只能在正向电压下才能工作，而反向电流非常小。
2. 瞬时响应快：二极管具有快速响应的特性，因此在高速电路中应用非常广泛。
3. 工作稳定：二极管工作时稳定，没有电子管那样易于损坏。
二极管电路广泛应用于通讯、电子测量、照明、电源、数码电子等领域。
在这些领域中，二极管电路常用于构建基本电路、解决电源稳定性、实现信号整形等。
总之，运放和二极管电路作为电子电路中的基础电路，其应用领域非常广泛，可以应用于各种不同的电子设备和系统中。
无论是在视听设备、自动化系统、照明产品，还是通讯、电子测量等各个领域，都有运放和二极管电路的影子。
运放的线性应用原理1. 引言运放（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，广泛应用于各个领域，如信号处理、测量仪器、通信系统等。
本文将介绍运放的线性应用原理，包括运放的基本构成和特性，以及其在线性应用中的工作原理。
2. 运放的基本构成•差分输入端：运放具有两个差分输入端，分别标记为非反向输入端（+）和反向输入端（-）。
差分输入端之间的电压差将决定运放的输出。
•输入级：输入级负责放大差分输入的微弱信号，通常采用差分放大电路。
•频率补偿网络：频率补偿网络用于稳定运放的增益和相位特性。
•输出级：输出级负责放大输入级的信号，并驱动负载。
3. 运放的特性•高增益：运放具有很大的开环增益，通常在几千至几百万之间。
•宽带宽：运放的带宽范围较广，能够处理高频信号。
•低输入偏移电压：运放的输入电压差异很小，可以减小误差。
•低输入偏移电流：运放的输入电流差异很小，可以减小误差。
•高输入阻抗：运放的输入阻抗较高，能够准确地接收输入信号。
•低输出阻抗：运放的输出阻抗较低，能够推动负载。
4. 运放的线性应用原理4.1. 非反向放大器非反向放大器是最简单的运放线性应用电路之一。
其电路图如下：+ Vin|R1+------|-----(+)-----------+| |--- Rf Vout| |-------------------------•运放的输出电压Vout等于输入电压Vin乘以放大倍数（1 + Rf / R1）。
•非反向放大器对输入信号不进行相位反转，放大倍数大于1。
4.2. 反向放大器反向放大器是另一种常见的运放线性应用电路。
其电路图如下：+ Vin| +------+--- | || R1 Rf || | || +------+--- || VoutGND•运放的输出电压Vout等于输入电压Vin乘以放大倍数（-Rf / R1）。
•反向放大器对输入信号进行相位反转，放大倍数可以小于1，甚至可以为负值。

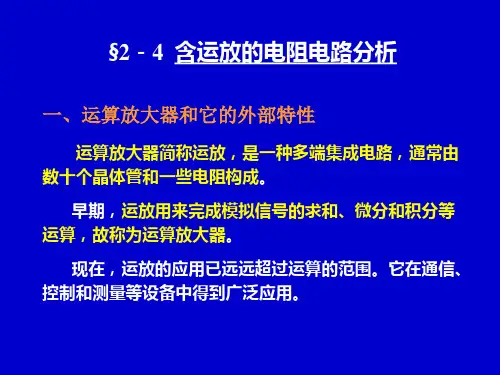

运算放大器基本原理及应用一． 原理(一） 运算放大器1.原理运算放大器是目前应用最广泛的一种器件;当外部接入不同的线性或非线性元器件组成输入和负反馈电路时;可以灵活地实现各种特定的函数关系..在线性应用方面;可组成比例、加法、减法、积分、微分、对数等模拟运算电路..运算放大器一般由4个部分组成;偏置电路;输入级;中间级;输出级..图1运算放大器的特性曲线 图2运算放大器输入输出端图示图1是运算放大器的特性曲线;一般用到的只是曲线中的线性部分..如图2所示..U -对应的端子为“-”;当输入U -单独加于该端子时;输出电压与输入电压U -反相;故称它为反相输入端..U +对应的端子为“＋”;当输入U +单独由该端加入时;输出电压与U +同相;故称它为同相输入端..输出：U 0= AU +-U - ； A 称为运算放大器的开环增益开环电压放大倍数.. 在实际运用经常将运放理想化;这是由于一般说来;运放的输入电阻很大;开环增益也很大;输出电阻很小;可以将之视为理想化的;这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数..2.理想运放在线性应用时的两个重要特性输出电压U O 与输入电压之间满足关系式：U O ＝A ud U +－U －;由于A ud =∞;而U O 为有限值;因此;U +－U －≈0..即U +≈U －;称为“虚短”..由于r i =∞;故流进运放两个输入端的电流可视为零;即I IB ＝0;称为“虚断”;这说明运放对其前级吸取电流极小..上述两个特性是分析理想运放应用电路的基本原则;可简化运放电路的计算.. 3. 运算放大器的应用 1比例电路所谓的比例电路就是将输入信号按比例放大的电路;比例电路又分为反向比例电路、同相比例电路、差动比例电路.. a 反向比例电路反向比例电路如图3所示;输入信号加入反相输入端:图3反向比例电路电路图对于理想运放;该电路的输出电压与输入电压之间的关系为：为了减小输入级偏置电流引起的运算误差;在同相输入端应接入平衡电阻R ’＝R 1 // R F ..输出电压U 0与输入电压U i 称比例关系;方向相反;改变比例系数;即改变两个电阻的阻值就可以改变输出电压的值..反向比例电路对于输入信号的负载能力有一定的要求.. b 同向比例电路同向比例电路如图4所示;跟反向比例电路本质上差不多;除了同向接地的一段是反向输入端:图4 同相比例电路电路图它的输出电压与输入电压之间的关系为：； R’＝R 1 // R F只要改变比例系数就能改变输出电压;且U i 与U 0的方向相同;同向比例电路对集成运放的共模抑制比要求高.. c 差动比例电路差动比例电路如图5所示;输入信号分别加在反相输入端和同相输入端:图5 差动比例电路电路图其输入和输出的关系为：i1f O U R R U -=i1fO )U R R (1U +=可以看出它实际完成的是：对输入两信号的差运算.. 2和/差电路 a 反相求和电路其电路图如图6所示输入端的个数可根据需要进行调整:图6 反相求和电路图其中电阻R'满足：它的输出电压与输入电压的关系为：它的特点与反相比例电路相同;可以十分方便的通过改变某一电路的输入电阻;来改变电路的比例关系;而不影响其它支路的比例关系.. b 同相求和电路其电路如图7所示输入端的个数可根据需要进行调整:图7 同向求和电路图它的输出电压与输入电压的关系为：它的调节不如反相求和电路;而且它的共模输入信号大;因此它的应用不很广泛.. c 和差电路其电路图如图8所示;此电路的功能是对U i1、U i2进行反相求和;对U i3、U i4进行同相求和;然后进行的叠加即得和差结果..图8 和差电路图它的输入输出电压的关系是：由于该电路用一只集成运放;它的电阻计算和电路调整均不方便;因此我们常用二级集成运放组成和差电路..它的电路图如图9所示:图9 二级集成和差电路图它的输入输出电压的关系是：⎪⎪⎭⎫⎝⎛--+=22114433f 0R U R U R U R U R U i i i i它的后级对前级没有影响采用理想的集成运放;它的计算十分方便.. 3 积分电路和微分电路 a 积分电路其电路图如图10所示：它是利用电容的充放电来实现积分运算;可实现积分运算及产生三角波形等..图10 积分电路图它的输入、输出电压的关系为：其中: 表示电容两端的初始电压值.如果电路输入的电压波形是方形;则产生三角波形输出.. b 微分电路微分是积分的逆运算;它的输出电压与输入电压呈微分关系..电路如图11所示:图11 微分电路图R u -=0它的输入、输出电压的关系为： 4 对数和指数运算电路 a 对数运算电路对数运算电路就是是输出电压与输入电压呈对数函数..我们把反相比例电路中Rf 用二极管或三级管代替级组成了对数运算电路..电路图如图12所示：图12 对数运算电路它的输入、输出电压的关系为也可以用三级管代替二极管: b 指数运算电路指数运算电路是对数运算的逆运算;将指数运算电路的二极管三级管与电阻R 对换即可..电路图如13所示:图13 指数运算电路它的输入、输出电压的关系为： 利用对数和指数运算以及比例;和差运算电路;可组成乘法或除法运算电路和其它非线性运算电路..二无源滤波电路0101=+-=⎰t c t t i u dt u RC u r iu u S I u Re 0-=滤波电路的作用：允许规定范围内的信号通过；而使规定范围之外的信号不能通过..滤波电路的分类：低通滤波器：允许低频率的信号通过;将高频信号衰减； 高通滤波器：允许高频信号通过;将低频信号衰减；带通滤波器：允许一定频带范围内的信号通过;将此频带外的信号衰减； 带阻滤波器：阻止某一频带范围内的信号通过;允许此频带以外的信号衰减；仅由无源元件电阻、电容、电感组成的滤波电路;为无源滤波电路..它有很大的缺陷如：电路小;能力差等..为此我们要学习有源滤波电路.. 三有源滤波电路有源滤波器是指利用放大器、电阻和电容组成的滤波电路;可用在信息处理、数据传输、抑制干扰等方面..但因受运算放大器频带限制;这种滤波器主要用于低频范围..1一阶有源低通滤波器其电路如图14-a 所示;它是由一级RC 低通电路的输出再接上一个同相输入比例放大器构成; 幅频特性如图14-b 所示; 通带以外以dB 20-/十倍频衰减:图14-a 一阶有源低通滤波电路 图14-b 一阶有源低通幅频特性该电路的传递函数为: 式中RC 10=ω称为截止角频率;传递函数的模为2)(1)(o vo v A j A ωωω+=幅角为00arctg ωωϕ-=)(.. 2二阶有源滤波电路为了使输出电压以更快的速率下降;以改善滤波效果;再加一节RC 低通滤波环节;称为二阶有源滤波电路..它比一阶低通滤波器的滤波效果更好..二阶有源滤波器的典型结构如图15所示：图15 二阶有源滤波器典型结构 图中;Y 1～Y 5为导纳;考虑到U P ＝U N ;可列出相应的节点方程式为： 在节点A 有： 在节点B 有： 联立以上二等式得：考虑到： 则：AS 即是二阶压控电压源滤波器传递函数的一般表达式..只要适当选择Y i i ＝1～5;就可以构成低通、高通、带通等有源滤波器..)(ba aO N P R R R U U U +=≈。
