井周回填技术交底

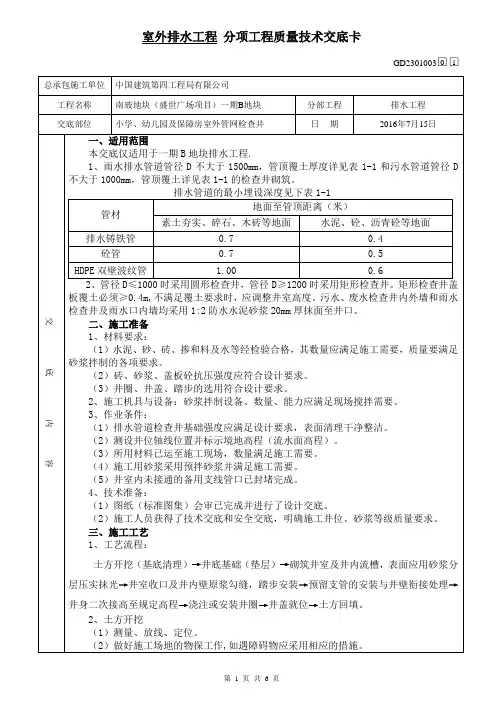

第 1 页 共 6 页 室外排水工程 分项工程质量技术交底卡

GD2301003□0□1

总承包施工单位 中国建筑第四工程局有限公司

工程名称 南玻地块（盛世广场项目）一期B地块 分部工程 排水工程

交底部位 小学、幼儿园及保障房室外管网检查井 日 期 2016年7月15日

交

底

内

容 一、适用范围

本交底仅适用于一期B地块排水工程.

1、雨水排水管道管径D不大于1500mm，管顶覆土厚度详见表1-1和污水管道管径D不大于1000mm，管顶覆土详见表1-1的检查井砌筑。

排水管道的最小埋设深度见下表1-1

管材 地面至管顶距离（米）

素土夯实、碎石、木砖等地面 水泥、砼、沥青砼等地面

排水铸铁管 0.7 0.4

砼管 0.7 0.5

HDPE双壁波纹管 1.00 0.6

2、管径D≤1000时采用圆形检查井，管径D≥1200时采用矩形检查井。矩形检查井盖板覆土必须≥0.4m,不满足覆土要求时，应调整井室高度。污水、废水检查井内外墙和雨水检查井及雨水口内墙均采用1:2防水水泥砂浆20mm厚抹面至井口。

二、施工准备

1、材料要求：

（1）水泥、砂、砖、掺和料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。

（2）砖、砂浆、盖板砼抗压强度应符合设计要求。

（3）井圈、井盖、踏步的选用符合设计要求。

2、施工机具与设备：砂浆拌制设备、数量、能力应满足现场搅拌需要。

3、作业条件：

（1）排水管道检查井基础强度应满足设计要求，表面清理干净整洁。

（2）测设井位轴线位置并标示境地高程（流水面高程）。

（3）所用材料已运至施工现场，数量满足施工需要。

技术交底记录

表式（C2-5）

编 号 001

工程名称 2016年三环主路（三元桥西-丽泽桥北）大修工程

部位名称 排水工程 工序名称 检查井加固

施工单位 北京市市政四建设工程有限责任公司 交底日期 2016年8月10日

交底内容：

一、施工前准备：

1、施工人员：和灰、运料；15人。

2、施工料具：C25早强混凝土、钢筋笼；

3、施工机械：铣钻机、渣土车、水车；

二、施工方法及要求：

1、施工前将施工区域进行封闭，并在封闭区域设置警示灯并设专人看护，施工采用局部施工局部封闭的方法进行。确保一条机动车道通行。

2、 将检查井井墙外35cm的旧路结构予以刨除，当检查井井筒周边处理范围不能保证将破损部位清除时，应视情况增加井周处理面积。

3、为避免井筒周边现况路面及基层的扰动，产生反射裂纹，要求采用旋转铣钻机械开挖或采用小型铣刨机将现况油面刨除；采用破碎炮破除基层时，应采取措施，减少周边扰动，刨除深度、宽度必须符合设计图纸及招标文件要求。

4、检查井挖掘工作完成后，应对原井筒和基槽周边进行清理；对于砖砌检查井井筒，应将已松动、损坏的砖块清理干净，至完整坚实的墙体处；基槽的底面、侧面必须清理到坚实表面，不得有松散集中的废料。

审 核 人 交 底 人

接 受 交 底 人

由交底单位填写，交底单位与接受交底单位保存。

技术交底记录

表式（C2-5）

编 号 002

工程名称 2016年三环主路（三元桥西-丽泽桥北）大修工程

部位名称 排水工程 工序名称 检查井加固

施工单位 北京市市政四建设工程有限责任公司 交底日期 2016年8月10日

交底内容：

5、井筒顶面清理干净后，放置预制混凝土块。预制混凝土块沿检查井井周范围均布3块，

6、井筒内模应采用铁板，厚度不小于1mm；模板与井筒及井座须密贴，模板顶面与井座间无空虚，模板应支搭严密，避免露浆等现象发生。模板支撑应牢固可靠。混凝土浇筑完成后施工单位约请监理单位逐个检查，对跑模、漏浆严重的，必须返工处理。

沟槽回填技术交底

一、 施工准备

1、土方回填之前，对回填段进行地形、剖面的测量复核，并把测量资料报送工程师复检。对测量后的基槽进行基础面的清理，经工程师验收合格后方可开始回填工作。回填前，必须将沟槽中积水、淤泥。杂物等清理干净。

2、回填土料的土质、粒径、含水量等应符合设计要求，灰土的配制应准确，拌合均匀一致，不得含有机杂质。通过击实试验确定土料含水量控制范围、虚铺厚度、夯实遍数等技术参数。

3、根据分层回填厚度测出回填标高控制线，在沟槽壁一侧设桩作标志。

4、对与本管线交叉的其他管线或构造物，回填前，采取妥善保护加固措施。

二、工艺流程

由工程特点确定回填为人工回填，具体流水工序为：

砂土上料→人工摊铺、洒水→夯实→取样试验接茬处修整→土料上料→摊铺、洒水→夯实→取样试验接茬处修整→下一层施工

三、操作工艺

1、管道沟槽回填包括管顶50cm砂回填及原土回填。管道安装就位后，应及时对管体两侧同时回填以稳固管身，铺填作业应从最低点开始，按水平层次进行，不得顺坡铺填，管道两侧、井室及附属物四周同时进行，作业面应分层统一铺盖，统一夯实，每次铺层厚度为150-300mm，严禁出现界沟。 2、管道两侧和管顶以上500mm范围内的回填材料，应由沟槽两侧对称运入槽内，不得直接回填在管道上；回填其他部位时，应均匀运入槽内，不得集中推入。

3、管道承口部位下的工作坑，应填入中粗砂或沙砾；用人工夯打密实，管道底与基础之间的三角区部位必须用粗砂或中砂填实。

4、夯实应分段进行、各段要设立标志，以防漏夯、欠夯和超夯；上下层的分段要错开，不得在同一断面上；跨缝搭接碾压的塔接宽度不小于3m，土料的铺筑应沿轴线方向进行，采用进占法卸料，铺料应及时。

5、相邻作业面应均衡上升，以减少施工缝；新老结合面，必须清除结合部位的各种杂物；

6、填筑过程中，施工人员保证观测仪器与测量工作的正常进行，各部位的填筑必须按设计断面进行。

1 砖砌检查井施工技术交底（实用资料）

(可以直接使用，可编辑 优秀版资料，欢迎下载）

2 施工技术交底记录

2021年5月15日 编号：

工程名称 丽江新团片区NS1号路 分部工程 排水工程

分项工程名称 砖砌检查井

交底内容：1适用范围

地基承载力较好，地下水位较低的雨污水管道.

2施工准备

2。1材料要求：

1水泥、砂、砖、掺和料及水等经检验合格,其数量应满足施工需要，质量要满足砂浆拌制的各项要求。

2砖、砂浆、盖板混凝土抗压强度应符合设计要求.

3井圈、井盖、踏步的选用符合设计要求。

2。2施工机具与设备:

砂浆拌制设备、数量、能力应满足现场搅拌需要。

2。3作业条件：

1排水管道检查井基础强度应满足设计要求,表面清理干净整洁。

2测设井位轴线位置并标示境地高程(流水面高程）.

3所用材料已运至施工现场,数量满足施工需要。

4施工用砂浆配合比已完成并满足施工需要。

5井室内未接通的备用支线管口已封堵完成。

7.2.4技术准备：

1图纸（标准图集）会审已完成并进行了设计交底.

2施工人员获得了技术交底和安全交底,明确施工井位、砂浆等级质量要求.

3操作工艺

3。1工艺流程：

井底基础———砌筑井室及井内流槽，表面应用砂浆分层压实抹光——-井室收口及井内壁原浆勾缝，踏步安装—-—预留支管的安装与井壁衔接处理———井身二次接高至规定高程--—浇注或安装井圈———井盖就位。

3。2操作办法：

1井底基础应与管道基础同时浇注。

2砌筑井室时，用水冲净基础后，先铺一层砂浆,再压砖砌筑,必须做到满铺满挤，砖与砖间灰缝保持1cm。

交底单位 丽江太平洋新团片区NS1号路项目部 接收单位

交底人 谢志明 接收人

3 施工技术交底记录

2021年5月15日 编号：

工程名称 丽江新团片区NS1号路 分部工程 排水工程
