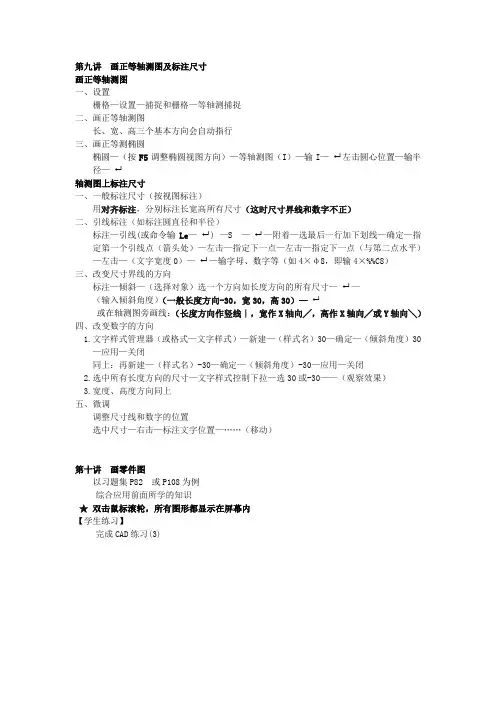

第九讲 画正等轴测图及标注尺寸
画正等轴测图
一、设置
栅格—设置—捕捉和栅格—等轴测捕捉
二、画正等轴测图
长、宽、高三个基本方向会自动指行
三、画正等测椭圆
椭圆—（按F5调整椭圆视图方向）—等轴测图（I）—输I— 左击圆心位置—输半径—
轴测图上标注尺寸
一、一般标注尺寸（按视图标注）
用对齐标注，分别标注长宽高所有尺寸（这时尺寸界线和数字不正）
二、引线标注（如标注圆直径和半径）
标注—引线(或命令输Le— ) —S — —附着—选最后一行加下划线—确定—指定第一个引线点（箭头处）—左击—指定下一点—左击—指定下一点（与第二点水平）—左击—（文字宽度0）— —输字母、数字等（如4×φ8，即输4×%%C8）
三、改变尺寸界线的方向
标注—倾斜—（选择对象）选一个方向如长度方向的所有尺寸— —
（输入倾斜角度）（一般长度方向-30，宽30，高30）—
或在轴测图旁画线：（长度方向作竖线∣，宽作X轴向╱，高作X轴向╱或Y轴向╲）
四、改变数字的方向
1.文字样式管理器（或格式—文字样式）—新建—（样式名）30—确定—（倾斜角度）30—应用—关闭
同上：再新建—（样式名）-30—确定—（倾斜角度）-30—应用—关闭
2.选中所有长度方向的尺寸—文字样式控制下拉—选30或-30——（观察效果）
3.宽度、高度方向同上
五、微调
调整尺寸线和数字的位置
选中尺寸—右击—标注文字位置—……（移动）
第十讲 画零件图
以习题集P82 或P108为例
综合应用前面所学的知识
★ 双击鼠标滚轮，所有图形都显示在屏幕内
【学生练习】
完成CAD练习(3)
以下是一些CAD绘图练习题库，按照低、中、高难度进行分类：
低难度：
1. 绘制一个正方形，边长为5cm。
2. 绘制一个圆形，半径为3cm。
3. 绘制一个三角形，底边长为5cm，高为4cm。
4. 绘制一个五角星，边长为10cm。
5. 绘制一个矩形，长为5cm，宽为3cm。
6. 绘制一个梯形，上底为5cm，下底为8cm，高为4cm。
7. 绘制一个平行四边形，底边长为6cm，高为4cm。
8. 绘制一个菱形，边长为8cm。
中难度：
1. 绘制一个等边三角形，边长为10cm。
2. 绘制一个六边形，边长为5cm。
3. 绘制一个扇形，圆心角为120度，半径为8cm。
4. 绘制一个螺旋形，起始半径为2cm，结束半径为6cm，高度为10cm。
5. 绘制一个复杂的图案，包括圆形、矩形、三角形、梯形、菱形等多种形状。
6. 绘制一个房屋平面图，包括门、窗、墙、屋顶等元素。
7. 绘制一个机械零件图，包括轴、齿轮、轴承、弹簧等元素。
8. 绘制一个园林设计图，包括道路、广场、景观小品等元素。
高难度：
1. 绘制一个三维立方体，边长为5cm。
2. 绘制一个旋转体，底面半径为3cm，高为4cm。
3. 绘制一个复杂的曲面模型，包括球体、圆柱体、圆锥体等多种形状。
4. 绘制一个机械模型图，包括发动机、变速箱、转向器、制动器等元素。
5. 绘制一个建筑模型图，包括楼房、道路、广场、景观小品等元素。
6. 绘制一个航空器模型图，包括机身、机翼、发动机、起落架等元素。
7. 绘制一个船舶模型图，包括船体、船帆、锚机、舵轮等元素。
8. 绘制一个动漫角色设计图，包括头型、身体、服装、配饰等元素。
中国石油大学（华东）现代远程教育
《工程制图》课程练习题
P2-1.在指定位置处，照样画出各种图线。
P3-1按小图上所注尺寸，在指定位置采用1：1的比例作图
（1）斜度
（2）锥度 中国石油大学（华东）现代远程教育
P5-2徒手画出下列图形，比例为1：1，不标注尺寸
P6-2已知：A（25，20，10）、B（0，10，15）、C（0，0，20）作出各点的三面投影图。 中国石油大学（华东）现代远程教育
P6-3已知点的一个投影和下列条件，球做其余两投影：1.点A在V面之前10mm；2.点B在点A的左方20mm；3.点C在H面内。
P7-1判断下列直线对投影面的相对位置，并填写名称 中国石油大学（华东）现代远程教育
P7-2依据下列条件作出各直线的三面投影。
1.正平线AB长20mm，距V面15mm，o30，且点B在点A的右下方；
2.铅垂线CD长20mm,，距W面15mm，点D在点C上方。
P7-3在AB上取一点E，使AE=10mm，完成E点的三面投影。 中国石油大学（华东）现代远程教育
P8-2
1.如图，求出线段AB的实长和对V面的倾角；
2.已知直线CD对H面的倾角o30，求其正面投影。
P8-3判断平面与投影面的相对位置，并填写名称。
中国石油大学（华东）现代远程教育
P9-2完成下列平面图形的两面投影：
1.等边三角形ABC为水平面；
2.正方形DEFG为正垂面。 中国石油大学（华东）现代远程教育
P9-3补全平面图形ABCDE的两面投影。
P9-4在平面ABC内取一点K，使K点距H面15mm，距V面20mm。 中国石油大学（华东）现代远程教育
P10-2过C点作直线AB的平行线CD，长度为20mm。
P10-3已知AB与CD相交，点B在H面内，点D距V面10mm，作出两直线的投影。 中国石油大学（华东）现代远程教育
P11-2作两交叉直线AB与CD的公垂线EF，分别交AB、CD于点E、F，并标明ABCD间的真实距离。
cad绘图练习题（打印版）
CAD绘图练习题
一、基础练习
1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。
2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。
3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。
4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。
二、进阶练习
1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。
2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。
3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。
4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。
三、综合练习
1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。
2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。
3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。
4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。
注意事项：
- 确保所有图形的尺寸准确无误。
- 标注清晰，易于理解。
- 图层管理有序，便于后续修改和维护。
练习目的：
- 熟练掌握CAD软件的基本操作。
- 理解并应用工程绘图的标准和规范。
- 提高空间想象能力和几何绘图能力。
练习提示：
- 练习时，注意观察图形之间的关系和比例。
- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。
- 练习完成后，检查图纸的完整性和准确性。
请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。祝你练习愉快！
