取芯技术方案及质量保证措施
1、取心要求
1.1 太原组“穿鞋戴帽”。郑东页2井主要对二叠系太原组页岩气
目的层段采用连续取心法取心80m，对奥陶系马家沟组顶部取心一筒
10m。
1.2 对于P2x、P2sh及C2b层位在气测录井中发现全烃净增量大于 3%
(煤层或煤线除外)时进行取心，卡准含气层，机动取心20m。
2、取心质量要求
1.3 制定可行的取心施工设计；
1.4 开始取心作业前做好安全风险分析；
1.5 选取适合本井的取心工具以及取心钻头；
1.6 入井取心工具认真检查并做好草图记录；
1.7 制定详尽可行取心措施，保证取心收获率及施工的安全；
1.8 215.9mm (8T/2")井眼岩心直径不小于100mm；
1.9 目的层常规取心收获率三90%；
1.10 取心层位、深度、进尺都必需符合地质要求。
3、工具准备
3.1 准备川7-4或川7-5取芯筒2套；
3.2 准备215.9mm取芯钻头3只；
3.3 岩心抓10个；
3.4 卡箍座4个； 3.5 安全接头1个；
4、工具检查与安装要求
4.1 钻头螺纹完好，钻头体无裂缝，钻头出刃均匀完好，内外径 符合取芯要求，内腔表面光滑，无焊渣，水眼畅通。
4.2 岩芯爪尺寸和性能符合规定要求，无毛刺、无变形、弹性良 好，岩芯爪在缩径套内上下活动灵活。
4.3 分水接头水眼畅通，单流凡尔密封可靠，悬挂轴承转动灵活，
组装后吊在井口用手能转动内筒为准。
4.4 内外筒无咬扁、无裂纹、罗纹完好。直线度不超过0.5%，内 外径符合钻井设计要求，内筒内壁光滑，无泥沙和异物。
4.5 内外筒螺纹必须清洁,涂好密封脂、新加工的螺纹要认真磨合。
4.6 调整岩心爪座底面与钻头内台肩的间隙推荐为8-13毫米范围
内。
4.7 内筒螺纹用双链钳上紧，外筒用链钳上紧后再在井口用大钳
将外筒螺纹上紧。
4.8 本井目的层需要连续取心80m，则采用双筒取心的方式进行取
11 取芯钻井 core drilling
11.1 取心 coring:利用机械设备和取心工具钻取地层中岩石的作业。
11.1.1 岩心 core:取心作业时，从井下取出的岩石。
11.1.2 破碎地层 fractured formation:构造运动形成的断层破碎带。包括堆积在断层两侧的岩石碎块、碎屑和断层角砾岩等。
11.1.3 松散地层 unconsolidated formation:胶结成岩差，不易成形的地层。
11.1.4 树心 core shaping:取心钻头下到井底以轻钻压钻进,使井底地层与钻头形状完全吻合,钻进0.15~0.30m的阶段称为树心。
11.1.5 割心 core cutting:取心钻进到适当长度，把岩心柱从钻头底部割断的作业。
11.1.6 中途割心 medium-term core breaking:未钻达本筒取心进尺的割心。
11.1.7 套心 picking up lost core:采取适当措施，用取心工具把遗留在井底的岩心套入内岩心筒。
11.1.8 密闭取心液 core sealing fluid:用于密闭取心作业的一类专门配制的，不会污染岩心的油基或水基流体。
11.2 钻进取心 core drilling:利用取心工具钻取岩心的作业。
11.2.1 转盘钻取心 rotary drilling coring:用转盘带动取心工具钻取岩心的作业。
11.2.2 井底动力钻取心 down-hole motor coring:用井底动力钻具带动取心工具钻取岩心的作业。它包括螺杆钻、涡轮钻和电动钻取心。
11.2.3 井壁取心 side-wall coring:用射孔仪器，向已钻出的井壁发射取心器或微型旋转工具钻取岩样的作业。
11.3 取心方法 coring method:根据不同取心目的与要求，采用相应取心工具和工艺技术进行取心作业。
11.3.1 常规取心 conventional coring:对岩心无特殊要求的取心。
⽂96-储5井钻井取芯⼯艺技术
⽂96-储5井钻井取芯⼯艺技术
技术发展部：黄海强刘怀刚
⼀、前⾔：
⽂96-储5井是⽯化集团在中原油⽥⽂96块部署建设的国家天然⽓能源储备井，共部署储⽓井14⼝，预计储⽓量7亿⽴⽅⽶。为更准确详实的了解储层岩性、物性特征，为后期储⽓选层、储⽓施⼯⼯艺优化提供客观的、真实的第⼀⼿地质资料，该井设计取芯112⽶，也是该储⽓库唯⼀⼀⼝具有取芯任务的井。
取⼼作业中克服了地层埋藏浅，岩性松软，胶结性差，⽔敏性强，剥蚀掉块严重，易造成堵⼼、磨芯、掉芯、出芯困难，⽋平衡钻进井壁⽀撑作⽤⼒⼩，易坍塌掉块作业风险⼤等诸多不利因素，总结出⼀套⾏之有效的钻井取芯⼯艺技术措施，效果显著，取芯进尺120.71⽶，芯长120.00⽶，取芯收获率：99.41%。
⼆、钻井取芯技术难点1、为保证取芯收获率，要求不许长筒取芯，不需井⼝出芯，且取芯井段不连续分三段，从⽽成倍增加了起下钻次数。取芯起下钻14趟，层间层下钻进起下钻3趟。任⼀趟钻任⼀环节出现纰漏，将影响整体取芯结果，对钻井操作要求⾼。2、地层埋藏浅，岩性松软，胶结性差，⽔敏性强，剥蚀掉块严重，易造成堵⼼、磨芯、掉芯，取芯收获率难于保障。岩⼼如图⽰：
3、岩性胶结性差、破碎，地⾯出芯困难。砂岩成芯性好，不易破碎，易出芯。但泥岩极易破碎，堵搡岩⼼筒内腔，通芯不畅，震击⼜使岩⼼更为破碎，出芯很不容易。
4、为保护⽓层，三开采⽤⽋平衡钻井，钻井液井壁⽀撑作⽤⼒⼩，地层易坍塌、掉块，时时威胁井下安全，钻井作业风险⼤。
三、关键技术及⼯艺
（⼀）提⾼认识⽔平，增强安全意识。
针对这⼝井取芯意义和各⼯序技术措施，通过多种渠道，使职⼯做到思想上重视，⼼⾥头明⽩，⼯作上⽤⼼。对井下、设备、泥浆等各路出现的任何异常情况，都做到及时发现，及时反馈，共同商讨应对措施，将隐患消灭在萌芽状态。
（⼆）把好取芯⼯具选配、⼊井关。1、取芯⼯具选配。按设计要求，岩⼼直径不⼩于105mm，并结合邻井资料调研岩性结构特征，选配满⾜设计要求与地层相适应的WQX180-105（川8-3型）型取芯⼯具。该⼯具结构简单，维护保养⽅便，操作简易，适合软⾄中硬地层，依靠⾃锁式岩⼼⽖收缩包⼼实现割⼼，具有⼀定的防掉芯功⽤，割⼼可靠。2、取芯⼯具调试保养。取芯⼯具⼊井前或每取芯1-2筒，对悬挂轴承强制拆卸保养，检查钢球、球座密封可靠，分⽔接头⽔眼畅通；轴承滚⼦、滚⼦⽀架、轴承铛⽡清洗⼲净，检查有⽆破损，涂匀润滑脂，压盖螺帽⼒道适当，锁紧螺帽紧固可靠，装配好后确保悬挂轴承转动灵活，轴向⽆窜动；岩⼼⽖摩擦⾯铺焊材料完好，弹性适中，在伸缩套内伸缩⾃如，达不到要求⽴即更换；每次出芯，内筒轻提慢放，严禁⼤⼒碰撞，强烈震击，确保内筒内腔平滑，管体⽆变形，直线度不超标准，装配时双管钳或双链钳⼈⼒紧扣可靠；内外筒装配后，检查岩芯⽖伸缩套的底端与钻头内台肩的间隙符合要求10-15mm，悬吊检查内筒转动灵活，否则不需下井，重新更换调配；软地层取芯，⼀般选⽤刮⼑式取芯钻头或内出刃较⼤的硬质合⾦取芯钻头，本井选⽤RC476PDC钻头，丈量切削齿部位内径达到取芯要求。

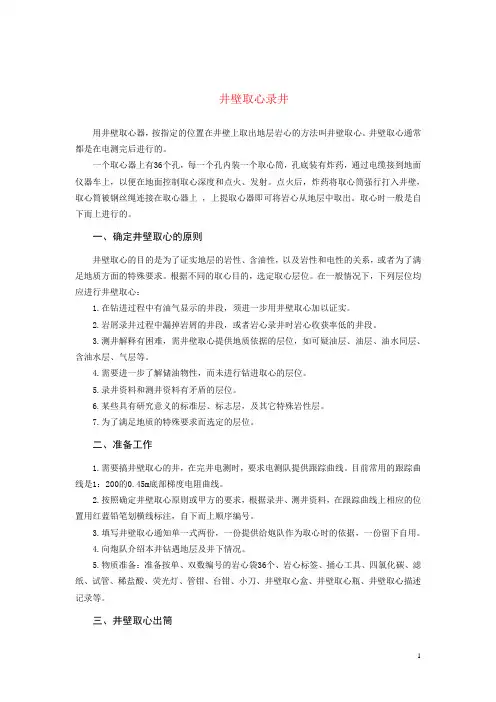

1 井壁取心录井
用井壁取心器，按指定的位置在井壁上取出地层岩心的方法叫井壁取心。井壁取心通常都是在电测完后进行的。
一个取心器上有36个孔，每一个孔内装一个取心筒，孔底装有炸药，通过电缆接到地面仪器车上，以便在地面控制取心深度和点火、发射。点火后，炸药将取心筒强行打入井壁，取心筒被钢丝绳连接在取心器上 ，上提取心器即可将岩心从地层中取出。取心时一般是自下而上进行的。
一、确定井壁取心的原则
井壁取心的目的是为了证实地层的岩性、含油性，以及岩性和电性的关系，或者为了满足地质方面的特殊要求。根据不同的取心目的，选定取心层位。在一般情况下，下列层位均应进行井壁取心：
1.在钻进过程中有油气显示的井段，须进一步用井壁取心加以证实。
2.岩屑录井过程中漏掉岩屑的井段，或者岩心录井时岩心收获率低的井段。
3.测井解释有困难，需井壁取心提供地质依据的层位，如可疑油层、油层、油水同层、含油水层、气层等。
4.需要进一步了解储油物性，而未进行钻进取心的层位。
5.录井资料和测井资料有矛盾的层位。
6.某些具有研究意义的标准层、标志层，及其它特殊岩性层。
7.为了满足地质的特殊要求而选定的层位。
二、准备工作
1.需要搞井壁取心的井，在完井电测时，要求电测队提供跟踪曲线。目前常用的跟踪曲线是1：200的0.45m底部梯度电阻曲线。
2.按照确定井壁取心原则或甲方的要求，根据录井、测井资料，在跟踪曲线上相应的位置用红蓝铅笔划横线标注，自下而上顺序编号。
3.填写井壁取心通知单一式两份，一份提供给炮队作为取心时的依据，一份留下自用。
4.向炮队介绍本井钻遇地层及井下情况。
5.物质准备：准备按单、双数编号的岩心袋36个、岩心标签、捅心工具、四氯化碳、滤纸、试管、稀盐酸、荧光灯、管钳、台钳、小刀、井壁取心盒、井壁取心瓶、井壁取心描述记录等。
三、井壁取心出筒 2 1.取心器从井口提出后，平放在钻台大门坡道前的支架上，每卸出一个取心筒，立即按取心深度装入相应编号的岩心袋内；如果是空筒，相应编号的袋子应空着。
