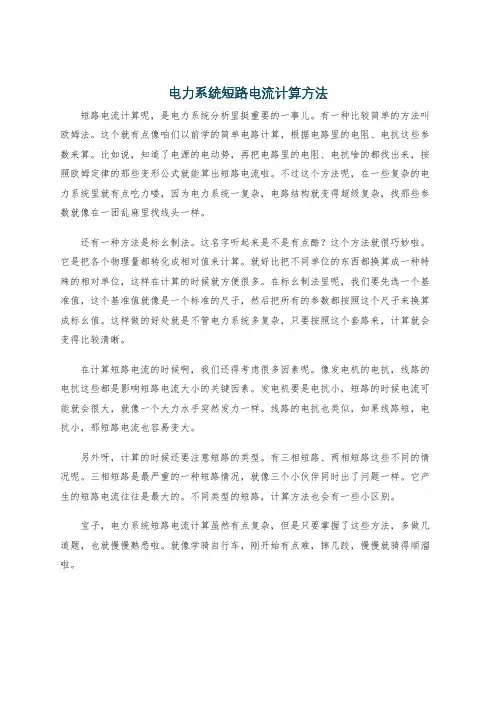

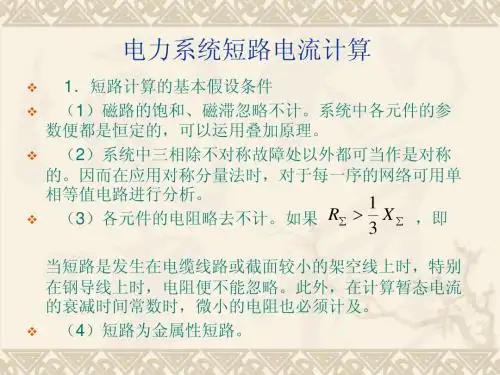

电力系统短路电流计算方法
短路电流计算呢，是电力系统分析里挺重要的一事儿。有一种比较简单的方法叫欧姆法。这个就有点像咱们以前学的简单电路计算，根据电路里的电阻、电抗这些参数来算。比如说，知道了电源的电动势，再把电路里的电阻、电抗啥的都找出来，按照欧姆定律的那些变形公式就能算出短路电流啦。不过这个方法呢，在一些复杂的电力系统里就有点吃力喽，因为电力系统一复杂，电路结构就变得超级复杂，找那些参数就像在一团乱麻里找线头一样。
还有一种方法是标幺制法。这名字听起来是不是有点酷？这个方法就很巧妙啦。它是把各个物理量都转化成相对值来计算。就好比把不同单位的东西都换算成一种特殊的相对单位，这样在计算的时候就方便很多。在标幺制法里呢，我们要先选一个基准值，这个基准值就像是一个标准的尺子，然后把所有的参数都按照这个尺子来换算成标幺值。这样做的好处就是不管电力系统多复杂，只要按照这个套路来，计算就会变得比较清晰。
在计算短路电流的时候啊，我们还得考虑很多因素呢。像发电机的电抗，线路的电抗这些都是影响短路电流大小的关键因素。发电机要是电抗小，短路的时候电流可能就会很大，就像一个大力水手突然发力一样。线路的电抗也类似，如果线路短，电抗小，那短路电流也容易变大。
另外呀，计算的时候还要注意短路的类型。有三相短路、两相短路这些不同的情况呢。三相短路是最严重的一种短路情况，就像三个小伙伴同时出了问题一样。它产生的短路电流往往是最大的。不同类型的短路，计算方法也会有一些小区别。
宝子，电力系统短路电流计算虽然有点复杂，但是只要掌握了这些方法，多做几道题，也就慢慢熟悉啦。就像学骑自行车，刚开始有点难，摔几跤，慢慢就骑得顺溜啦。
实用
文档 4.5 多电源系统短路电流的计算
一、同一变化法
二、个别变化法
（一）个别变化法概念
将全网电源分为几组，每组用一个等值发电机代替，然后对每一等值发电机用同一运算曲线，分别求出所供的短路电流，则短路点总的短路电流等于各等值发电机所供的短路电流之和。
（一） 计算步骤
1. 作等值电路，将发电机分组
（1） 直接接于短路点的为一组
（2） 与短路点距离相近的同类型发电机为一组
（3） 无线大容量电源单独为一组
（4） 距离短路点较远的同类型或不同类型的发电机为一组
2. 化简——形成一个以短路点为中心的辐射形电路：各电源仅经一个电抗（称为转移电抗）与短路点相连（见下图）
fX1
GA
f(3)
GB
fX2 实用
文档 3. 求各组等值电源支路的计算电抗
1js＝BNfSS11
2js＝BNfSS22
……
4.分别求出各支路的短路周期分量有效值Ipt*
有限容量电源支路——查曲线：Xjs1查出 Ipt1*
Xjs2查出 Ipt2*
无限大电源支路或Xjs≥3支路：IptS∞*=1/X∑*
5.求短路点总短路电流
（1）周期分量有效值 ——t时刻短路点的短路电流周期分量为
BsNptNpttIIIIIII*2*21*1
＝avNptUSI31*1+avNptUSI32*2+……+avBfsUS31
（2）冲击电流iimp=iimp1+imp2+…
实用
文档 例4-5 某电力系统如下图4-4所示，降压变电所T2低压母线发生三相短路，试用个别变化法求短路点的次暂态短路电流I//,0.6S时的短路电流I0.6,
iec短路计算
IEC短路计算是电力系统设计和运行中的重要环节，它用于确定电力系统中短路电流的大小和分布情况，以确保电力设备的可靠运行和安全性。本文将从IEC短路计算的基本原理、计算方法、应用和注意事项等方面进行介绍。
一、IEC短路计算的基本原理
IEC短路计算是根据电力系统的拓扑结构和参数，通过对电路进行建模和分析，计算出电路中短路电流的值和分布情况。短路电流是指在系统发生短路故障时，电流通过短路点的大小。短路故障是指电力系统中两个或多个相或导线之间发生直接接触，导致电流异常增大的故障。
二、IEC短路计算的方法
IEC短路计算主要有两种方法，即解析法和数值法。解析法是根据电路的参数和拓扑结构，通过解析电路方程组，推导出短路电流的解析表达式。数值法是通过将电力系统的参数和拓扑结构离散化，转化为数值计算问题，使用数值计算方法求解短路电流。
三、IEC短路计算的应用
IEC短路计算在电力系统的设计、运行和维护中有着广泛的应用。在电力系统的设计中，短路计算可以帮助确定电力设备的额定容量和选型，以保证设备在短路故障发生时不会损坏。在电力系统的运行中，短路计算可以用于评估系统的稳定性和安全性，指导系统的运行和调度工作。在电力系统的维护中，短路计算可以用于确定故障点和故障电流的大小，指导故障处理和设备维修工作。
四、IEC短路计算的注意事项
在进行IEC短路计算时，需要注意以下几点。首先，要准确获取电力系统的参数和拓扑结构，包括电流变压器的参数、开关设备的额定电流和断电能力等。其次，要选择合适的计算方法和工具，确保计算结果的准确性和可靠性。同时，还要考虑设备的寿命和可靠性要求，合理选择电力设备的额定容量和保护装置的设置参数。最后，要根据计算结果进行合理的工程设计和操作决策，以确保电力系统的安全稳定运行。
五、总结
IEC短路计算是电力系统设计和运行中的重要环节，它可以帮助确定电力设备的可靠运行和安全性。本文从IEC短路计算的基本原理、计算方法、应用和注意事项等方面进行了介绍。通过对IEC短路计算的了解，可以更好地理解和应用短路计算在电力系统中的作用，提高电力系统的设计和运行水平。
模块3 短路计算
3.1 短路的基本概念
3.1.1短路的原因、后果及其形式
一、短路的原因
短路就是指不同电位的导电部分包括导电部分对地之间的低阻性短接。
造成短路的主要原因：
1）是电气设备载流部分的绝缘损坏；
2）工作人员由于违反安全操作规程而发生误操作，或者误将低电压设备接人较高电压
的电路中，也可能造成短路；
3）鸟兽跨越在裸露的相线之间或者相线与接地物体之间，或者咬坏设备和导线电缆的
绝缘，也是导致短路一个原因。
二、短路的后果
短路后，在大电力系统中，短路电流可达几万安甚至几十万安，如此大的短路电流可对
供电系统产生极大的危害：
1）短路时要产生很大的电动力和很高的温度，而使故障元件和短路电路中的其他元件
受到损害和破坏，甚至引发火灾事故。
2）短路时电路的电压骤降，严重影响电气设备的正常运行。
3）短路时保护装置动作，将故障电路切除，从而造成停电，而且短路点越靠近电源，
停电范围越大，造成的损失也越大。
4）严重的短路要影响电力系统运行的稳定性，可使并列运行的发电机组失去同步，造
成系统解列。
5）不对称短路包括单相短路和两相短路，其短路电流将产生较强的不平衡交变电磁场，
对附近的通信线路、电子设备等产生电磁干扰，影响其正常运行，甚至使之发生误动作。
三、短路的形式
在三相系统中，短路的形式有三相短路、两相短路、单相短路和两相接地短路等。
图3-1 短路的形式(虚线表示短路电流路径)
(3)
k
－三相短路 (2)
k
－两相短路
(1)
k
－单相短路 (1.1)
k
－两相接地短路
3.1.2无限大容量电力系统发生三相短路时的物理过程和物理量
一、无限大容量电力系统及其三相短路的物理过程
无限大容量电力系统，是指供电容量相对于用户供电系统容量大得多的电力系统。其特
点是，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压能基
本维持不变。如果电力系统的电源总阻抗不超过短路电路总阻抗的5％～10％，或者电力系
