第八章 简单电力系统短路电流计算

电力系统的短路电流计算方法在电力系统的运行过程中，短路事故是一种常见的故障形式。

短路电流的计算是电力系统设计和运行中重要的一部分，对于确保电力系统的稳定和安全运行至关重要。

本文将介绍电力系统的短路电流计算方法。

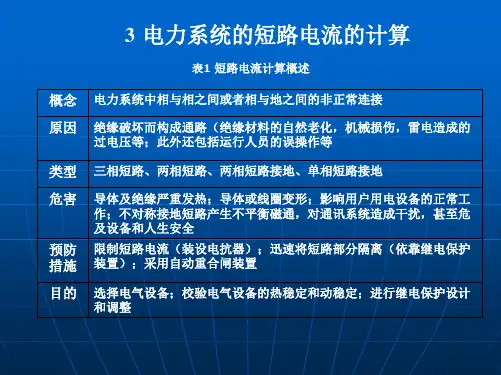

一、短路电流的概念和意义短路电流是指在系统中发生短路故障时产生的电流。

短路故障是指两个或多个系统元件之间的短接，导致电流异常增加。

短路电流的大小直接关系到系统设备的安全运行和保护装置的选择。

因此，准确计算短路电流对于系统的设计和运行至关重要。

二、对称短路电流的计算方法对称短路电流是指发生对称型短路故障（如三相短路故障）时的电流。

对称短路电流的计算方法主要有两种：解析法和数值法。

1. 解析法解析法是通过应用基本的电路理论和计算公式来计算短路电流。

首先需要确定短路电流的路线，然后根据系统参数和电路拓扑关系计算短路电流。

这种方法的优点是计算结果准确，但对于复杂的系统结构和参数较多的情况下，计算过程繁琐。

2. 数值法数值法是通过建立系统的模型，根据短路电流计算方程和计算程序进行计算。

数值法的优点是计算过程简单，适用于复杂系统结构和参数较多的情况。

常用的数值法有潮流法、有限差分法和外推法等。

这些方法在复杂系统中具有较大的优势，得到了广泛应用。

三、非对称短路电流的计算方法非对称短路电流是指发生非对称型短路故障时的电流。

由于非对称故障导致的电流不对称，计算方法相对复杂。

1. 正序、负序和零序分量法正序、负序和零序分量法是计算非对称短路电流的常用方法之一。

该方法将非对称电流分解为三个分量，即正序、负序和零序分量。

通过计算各个分量的电流值，再结合系统的参数和拓扑关系进行计算。

这种方法在非对称分析和保护装置选择中应用广泛。

2. 矩阵法矩阵法是一种基于复数计算的方法，通过建立节点矩阵和支路矩阵，求解节点电压和支路电流的未知量。

这种方法具有较强的适应性，能够计算各种复杂情况下的非对称短路电流。

四、短路电流计算中的注意事项在进行短路电流计算时，还需注意以下几个方面：1. 系统参数的准确性系统参数对于计算结果的准确性具有重要影响。

电力系统短路电流计算电力系统短路电流计算是电力系统设计和运行中非常重要的一项工作。

短路电流是指在系统发生故障时电流的最大值，通常由短路电流计算来确定。

短路电流的计算对于保护设备的选择、电路设计和系统运行状态的分析都具有重要意义。

短路电流计算主要分为对称分量法和非对称分量法两种方法。

下面将对这两种方法进行详细介绍。

1.对称分量法：对称分量法是一种传统的短路电流计算方法，它将三相电流分解为正序、负序和零序三个对称分量，然后再计算每个分量的短路电流。

对称分量法的计算步骤如下：a.首先需要确定系统的短路电流初始值。

可以通过测量系统的各个节点电压和电流来获得。

一般来说，短路电流初始值取系统额定电流的2-3倍。

b.将系统的正常运行条件下的三相电流表示为复数形式：iA,iB和iC。

c.计算三相电流的正序分量：I1=(iA+α^2*iB+α*iC)/3，其中α=e^(j2π/3)，j为虚数单位。

d.计算三相电流的负序分量：I2=(iA+α*iB+α^2*iC)/3e.计算三相电流的零序分量：I0=(iA+iB+iC)/3f.计算每个分量的短路电流。

可以使用短路电流公式和阻抗矩阵来计算。

例如，正序分量的短路电流I1'=Z1*I1，其中Z1为正序阻抗。

g.将三个分量的短路电流叠加得到总的短路电流。

2.非对称分量法：非对称分量法是一种更加准确的短路电流计算方法，它考虑了系统故障时的非对称特性，可以更好地反映系统的短路电流分布。

非对称分量法的计算步骤如下：a.获取系统正常运行条件下的三相电流。

b. 将三相电流转换为abc坐标系下的矢量形式。

c.计算叠加故障电流矢量。

d. 将叠加故障电流矢量转换为dq0坐标系的正序、负序和零序分量。

e.根据正、负、零序分量计算短路电流。

非对称分量法相比于对称分量法更加准确，但在计算过程中需要考虑更多的参数和细节，计算复杂度较高。

需要注意的是，短路电流计算是在假设系统中所有设备均采用理想的电气参数的情况下进行的。

短路电流的计算方法短路电流是指电路中发生短路故障时的电流值。

短路故障指电路中两个或多个电气元件之间的绝缘失效或直接发生短路连接。

短路电流的计算方法需要考虑电源电压、电路阻抗、短路位置等因素。

下面将详细介绍短路电流的计算方法。

1.短路电流基本概念短路电流是指从电源到发生短路故障处的电流。

短路电流的大小直接取决于电源的供电能力和短路处的阻抗。

短路电流一般分为对称短路电流和非对称短路电流两种。

2.对称短路电流计算对称短路电流是指发生短路故障时，电流的各相之间的大小和相位差相同。

对称短路电流的计算一般通过复数法或者对称分量法来进行。

（1）复数法：首先需要获得正常工作条件下电路的电压和电流的复数表示形式，即用复数表示的幅值和相位。

然后根据发生短路故障时电路的分析，将短路电流的每一个分量都转换成复数，然后通过复数的叠加原理，将每个分量的复数相加得到短路电流的复数。

（2）对称分量法：对称分量法是将实际电流分解成对称分量和零序分量的和，其中对称分量包括正序、负序和零序的幅值，计算对称短路电流时只需要考虑对称分量。

对称分量法适用于计算对称短路电流较为复杂的电力系统。

3.非对称短路电流计算非对称短路电流是指发生短路故障时，电流的各相之间的大小和相位差不同。

非对称短路电流的计算需要考虑不同相电流的不同阻抗和各相电源之间的相位差。

非对称短路电流计算的方法有很多，比较常用的方法包括：（1）等效电路法：等效电路法是通过将非对称短路问题转化为等效电路的问题来进行计算。

首先根据故障点的实际情况，绘制等效电路图，然后根据等效电路的特性进行计算。

（2）解析法：解析法是通过对非对称电路进行解析计算，得到各相之间的电流和相位差。

这种方法一般适用于较为简单的电路。

（3）数值法：数值法是通过数值计算的方式来求解非对称短路电流。

数值法的计算过程较为繁琐，但是对于复杂的电路系统可以得到较为准确的结果。

总结：短路电流的计算方法需要根据具体的电路型号和故障情况进行选择。

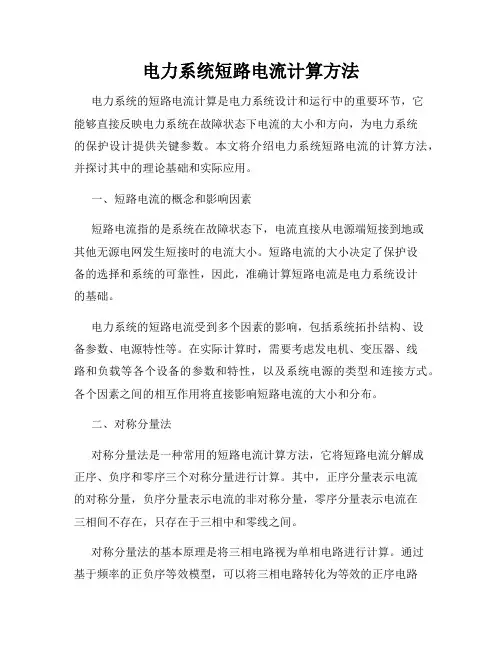

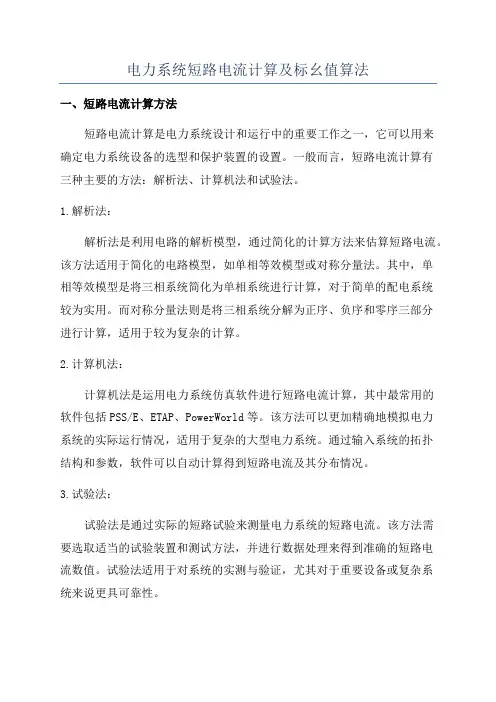

电力系统短路电流计算方法电力系统的短路电流计算是电力系统设计和运行中的重要环节，它能够直接反映电力系统在故障状态下电流的大小和方向，为电力系统的保护设计提供关键参数。

本文将介绍电力系统短路电流的计算方法，并探讨其中的理论基础和实际应用。

一、短路电流的概念和影响因素短路电流指的是系统在故障状态下，电流直接从电源端短接到地或其他无源电网发生短接时的电流大小。

短路电流的大小决定了保护设备的选择和系统的可靠性，因此，准确计算短路电流是电力系统设计的基础。

电力系统的短路电流受到多个因素的影响，包括系统拓扑结构、设备参数、电源特性等。

在实际计算时，需要考虑发电机、变压器、线路和负载等各个设备的参数和特性，以及系统电源的类型和连接方式。

各个因素之间的相互作用将直接影响短路电流的大小和分布。

二、对称分量法对称分量法是一种常用的短路电流计算方法，它将短路电流分解成正序、负序和零序三个对称分量进行计算。

其中，正序分量表示电流的对称分量，负序分量表示电流的非对称分量，零序分量表示电流在三相间不存在，只存在于三相中和零线之间。

对称分量法的基本原理是将三相电路视为单相电路进行计算。

通过基于频率的正负序等效模型，可以将三相电路转化为等效的正序电路和负序电路。

通过计算等效正负序电路的电流，再进行相量叠加和逆变换，就可以得到短路电流的结果。

三、复归法复归法是一种比较精确的短路电流计算方法，它通过建立电力系统的网络模型和短路电流方程组来计算电流的大小和分布。

复归法考虑了电力系统中各个元件的参数和互连关系，并使用复归扩展算法对电路进行解耦和求解。

复归法的基本原理是将电力系统转化为网络模型，通过建立节点电流方程和支路电流方程，以及设定节点电压或支路电流的参考值，建立求解矩阵方程组并进行求解。

复归法在计算精度和计算复杂度之间取得了良好的平衡，适合于中小型电力系统和复杂电力系统的短路电流计算。

四、计算软件和工具随着计算机技术的发展，短路电流的计算已经可以由专业的软件和工具来完成。

短路电流的计算方法短路电流是指电路中出现故障时，电流异常增大的现象。

短路电流的计算方法包括直流短路电流的计算和交流短路电流的计算。

一、直流短路电流的计算方法：直流短路电流的计算是为了确定短路电流对电路和设备的影响，以保证电路和设备安全。

直流短路电流的计算方法主要有以下几种：1.简化计算法：直流电路的短路电流可以通过简化计算法进行估算，根据欧姆定律和功率定律，可以通过电压和总电阻来估算短路电流。

假设短路电流源为电压为U、内阻为Z的电源电路，电源电阻为R，负载电阻为RL，总电阻为RT=RL+R，则短路电流IL=U/(Z+RT)。

2.等效电源法：将电源电路和负载电路转化为等效电源和等效负载电阻，然后根据欧姆定律计算短路电流。

等效电源法适用于简化电路和负载电路比较复杂的情况。

3.发电厂贡献法：针对大型电力系统，可以根据发电机的参数和系统的接线方式来计算各个节点的短路电流。

发电厂贡献法可以精确计算节点的短路电流，但计算过程较为复杂。

二、交流短路电流的计算方法：交流短路电流是指交流电路中出现短路时的电流。

交流短路电流的计算方法包括对称分量法和电流源法等。

1.对称分量法：根据对称分量法，交流短路电流可以分解为正序、负序和零序三个分量。

正序短路电流通常是三相对称的，可以通过正序电压和正序阻抗来计算。

负序短路电流和零序短路电流可以通过负序电压和零序电压以及负序阻抗和零序阻抗来计算。

2.电流源法：电流源法是一种常用的计算交流短路电流的方法，将电源电压和电源阻抗转化为电流源和阻抗的组合，然后根据电流传输方向计算短路电流。

根据基尔霍夫电流定律，在每个节点上列出节点电流方程组，然后根据节点电流的关系求解未知的短路电流。

3.电抗补偿法：电抗补偿法是通过在电路中添加合适的电抗元件，来减小电路的短路电流。

通过选取合适的电抗元件的参数，可以使得电路的短路电流降低到安全范围内。

总之，短路电流的计算方法根据电路的特点和问题的需求选择不同的方法，通过对电压、电流和阻抗的计算和分析，来确定短路电流的数值，以保证电路和设备的安全。

短路电流计算方法
短路电流的计算方法有多种，以下介绍两种常用的方法：
方法一：基于对称分量法
1.利用对称分量法实现A、B、C三相网络与正、负、零三序网络的
参数转换。

2.列出正、负、零序网络方程，大多采用节点导纳矩阵方程描述序
网络中电压、电流的关系。

3.根据故障形式，推导出故障点的边界条件方程。

4.将网络方程与边界条件方程联立求解，求出短路电流及其他分量。

方法二：基于公式计算
5.三相短路电流计算： IK(3)=UN2/{√3·[(∑R)2+(∑X)2]1/2}。

式中IK(3)——三相短路电流、安。

UN2变压器二次侧额定电压，对于127、380、660伏电网，分别取133、400、690伏。

∑R、∑X 短路回路内一相的电阻、电抗的总和，欧。

6.二相短路电流计算：IK(2)=UN2/{2·[(∑R)2+(∑X)2]1/2}式中。

IK(2) ——二相短路电流、安。

7.三相短路电流与二相短路电流值的换算：IK(3)=2 IK(2)/√
3=1.15 。

IK(2)或IK(2)=0.866 IK(3)。

此外，对于不同电压等级，短路电流的计算也有所不同。

例如，若电压等级为6kV，则短路电流等于9.2除以总电抗X∑；若电压等级为10kV，则等于5.5除以总电抗X∑。

1、短路电流的计算方法：1.1、两相短路电流计算公式：I=∑R=R1/K+Rb+R2∑X=Xx+X1/K+Xb+X2式中：I——两相短路电流，A∑R、∑X——短路回路内一相电阻、电抗值的总和，ΩXx——根据三相短路容量计算的系统电抗值，ΩR1、X1——高压电缆的电阻、电抗值，ΩKb——变压器变压比Rb、Xb——变压器的电阻、电抗值，ΩR2、X2——低压电缆的电阻、电抗值，ΩUe——变压器二次侧额定电压，V1.2、三相短路电流计算公式：I=1.15 I2、电缆线路短路保护2.1、1200V及以下电网中电磁式过电流继电器的整定2.1.1、保护干线装置公式：Iz≥IQe+Kx∑Ie式中：IQe——最大容量电动机额定起动电流，A，为电动机额定电流的6.0~7.0倍。

∑Ie——其余电动机额定电流之和，AKx——需用系数，取0.5～1.0，一般取1.0。

2.1.2、校验公式：≥1.5若线路上串联两台以上开关（其间无分支线路），则上一级开关整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验灵敏度应满足1.2～1.5的要求，以保证双重保护的可靠性。

若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。

2.设法减少低压电缆线路的长度。

3.采用相敏保护器或软起动等新技术提高灵敏度。

4.更换大容量变压器或采取变压器并联。

5.增设分段保护开关。

6.采用移动变电站或移动变压器。

2.2、电子保护器的整定:2.2.1、电磁起动器中电子保护器过流整定公式：Iz≤Ie当运行中电流超过Iz时视为过载，电子保护器延时动作；当运行中电流达到8Iz时视为短路，电子保护器瞬时动作。

2.2.2、校验公式：≥1.2若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。

2.设法减少低压电缆线路的长度。

3.采用相敏保护器或软起动等新技术提高灵敏度。

4.更换大容量变压器或采取变压器并联。

5.增设分段保护开关。

6.采用移动变电站或移动变压器。

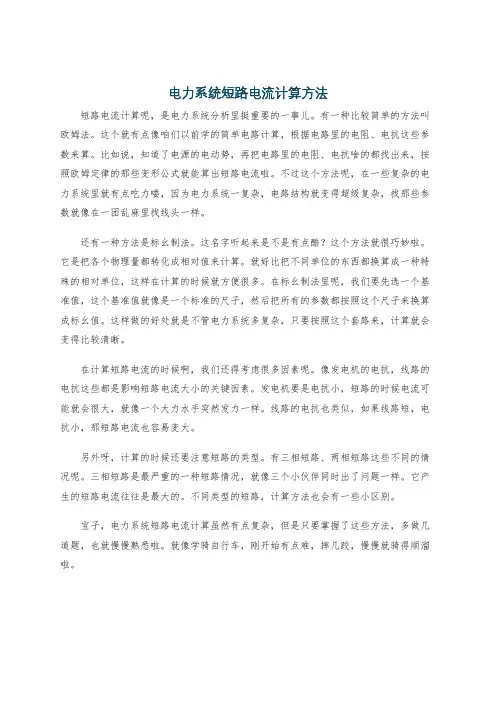

电力系统短路电流计算方法短路电流计算呢，是电力系统分析里挺重要的一事儿。

有一种比较简单的方法叫欧姆法。

这个就有点像咱们以前学的简单电路计算，根据电路里的电阻、电抗这些参数来算。

比如说，知道了电源的电动势，再把电路里的电阻、电抗啥的都找出来，按照欧姆定律的那些变形公式就能算出短路电流啦。

不过这个方法呢，在一些复杂的电力系统里就有点吃力喽，因为电力系统一复杂，电路结构就变得超级复杂，找那些参数就像在一团乱麻里找线头一样。

还有一种方法是标幺制法。

这名字听起来是不是有点酷？这个方法就很巧妙啦。

它是把各个物理量都转化成相对值来计算。

就好比把不同单位的东西都换算成一种特殊的相对单位，这样在计算的时候就方便很多。

在标幺制法里呢，我们要先选一个基准值，这个基准值就像是一个标准的尺子，然后把所有的参数都按照这个尺子来换算成标幺值。

这样做的好处就是不管电力系统多复杂，只要按照这个套路来，计算就会变得比较清晰。

在计算短路电流的时候啊，我们还得考虑很多因素呢。

像发电机的电抗，线路的电抗这些都是影响短路电流大小的关键因素。

发电机要是电抗小，短路的时候电流可能就会很大，就像一个大力水手突然发力一样。

线路的电抗也类似，如果线路短，电抗小，那短路电流也容易变大。

另外呀，计算的时候还要注意短路的类型。

有三相短路、两相短路这些不同的情况呢。

三相短路是最严重的一种短路情况，就像三个小伙伴同时出了问题一样。

它产生的短路电流往往是最大的。

不同类型的短路，计算方法也会有一些小区别。

宝子，电力系统短路电流计算虽然有点复杂，但是只要掌握了这些方法，多做几道题，也就慢慢熟悉啦。

就像学骑自行车，刚开始有点难，摔几跤，慢慢就骑得顺溜啦。
