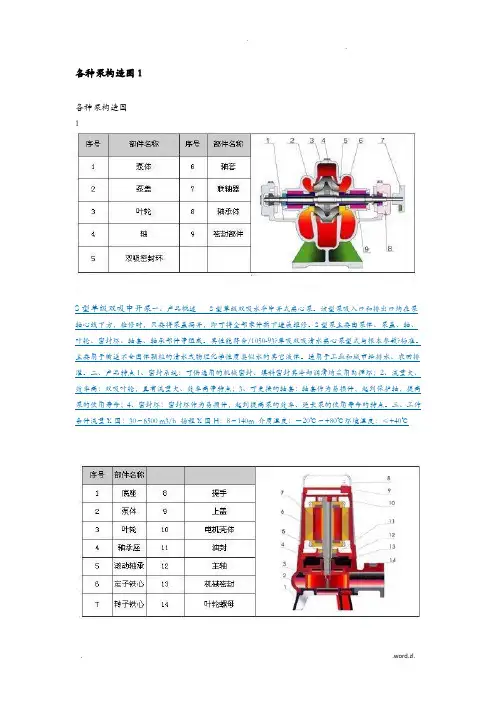

各种泵结构图
自吸无堵塞排污泵
一、产品概述
ZW系列自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品，该产品与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便。各项技术性能居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。产品执行JB/T6535-92《离心式防水泵的技术条件》标准。
二、产品特点
1、过流能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞；
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%；
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间比普通自吸泵短。
三、工作条件
流量：5～300m3/h
扬程：12～80m
环境温度≤50℃
介质温度≤80℃
介质密度≤1.24×103kg/m3
yw型液下排污泵结构图
一、产品概述
YW型泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6525-92《离心式污水泵的技术条件》标准。
二、产品特点
1、可变的液位安装深度：机组为立式液下式结构，可根据用户的要求采用不同的液下安装深度，使用极为方便。
2、单管或双管安装：本型泵根据用户要求选择不同的安装方式;可选择单管或双管安装。
3、降低维修成本：采用最新材料制作而成的机械密封，及优质的轴承，大大提高了密封的安全性和机组的可靠性。
4、过流能力强：特殊的叶轮防堵设计，确保了运行高效且无堵塞。
三、工作条件
流量：2～850 m3/h
扬程范围：3～45m
额定转速n：1450～2900r/min
介质温度：－15℃～+60℃
介质密度：≤1.3×103kg/m3
介质PH值：5～9
系统最高工作压力：≤0.6Mpa
ZA标准流程泵结构图
便拆管道离心泵结构图
一、产品概述
ISGB系列单级单吸便拆式管道离心泵为便拆式结构，该系列泵具有运行平稳、结构简单、维护检修简便、安装方便及占地面积省（与普通卧式泵比占地面积节省30%以上）等特点；产品符合GB/T5657-1994《离心泵技术条件(III)类》标准；可输送介质温度不超过105℃的清水或物理化学特性类似于清水的其它液体。
二、产品特点
1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、便拆式结构：具有专利技术的便拆式结构设计，维修或更换机械密封时勿需拆下电机及转子部件，大幅度降低维修时间及费用；
3、轴承：泵所配电机中，Y（Y2）280以下轴伸端轴承（包括Y180以下风叶端轴承）采用封闭式轴承，正常使用时免电机轴承的维护保养。
4、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，提高了密封效果。
5、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。
三、工作条件 流量范围：6.3～1200m3/h
扬程范围：12.5～80m
系统最高工作压力：≤1.6MPa
介质温度：－15℃～＋105℃
环境温度：≤+40℃
单级单吸热水泵结构图
一、产品概述
IR型泵为单级单吸卧式热水离心泵，其结构形式为卧式悬架、径向部分、后开门、中心支撑，适合于输送高温清洁的介质。产品符合GB5656-1994《离心泵技术条件（II）类》和GB3215《炼厂、化工及石油化工流程用离心泵通用技术条件》。
主要用于冶金、化工、电站、采暖、轻纺、余热利用、热交换装置等。
二、产品特点
1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、耐高温结构：泵体采用中心支撑方式，解决了泵在输送高温介质时防止高温下泵组热膨胀不一致而造成的应力集中以及联轴器对中心发生改变。泵支架、泵盖、悬架体（轴承部位）及机封压盖均有冷却腔，可在不同温度时分别用冷却水冷却或风冷却。
3、轴承：轴承选用圆柱滚子轴承与两个角接触轴承配套，采用稀油润滑，承载能力显著提高。轴承设计寿命
25000小时。
4、轴封：可选配软填料密封和机械密封。
5、联轴器：采用弹性柱梢联轴器，传动精度高。
6、辅助管路：按API 610第8版要求配置。
7、承压：设计压力为4.0MPa，承压高。
三、工作条件
流量：3.8～660m3/h 扬程H：7～240m
温度：≤175℃（HT200） 175℃～230℃（热水） 230℃～400℃（热传媒）
单级悬臂离心泵结构图
一、产品概述
XA单级单吸悬臂离心泵主要由泵体、泵盖、叶轮、轴、轴套和悬架等部分组成。
XA单级单吸悬臂离心泵产品执行GB5657-1994《离心泵技术条件（Ⅲ）类标准》，是世界通用泵型，结构、性能全面超越传统IS泵，是最理想的替代产品。
适用于工厂、矿山、城市给排水以及空调消防和农业排灌等。
二、产品特点
1、整机性能好、使用寿命长：轴径尺寸比传统IS泵普遍加大一档，承载能力显著增强，有效提高了运行的可靠性和稳定性；采用树脂砂铸造工艺，流道更加细腻光洁，外表流畅光滑；高质量的配套件（知名品牌机封、轴承），提升产品整体档次；
2、Y2系列节能电机，防护等级和绝缘等级高；
3、水力性能优，抗汽蚀性能好：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率；
4、轴承部件：轴承采用脂润滑和油润滑通用化设计，同时配置双列轴承，充分满足高转速泵的可靠运行；
5、密封：机械密封或填料密封任意选择，满足不同用户的要求。
三、工作条件
流量范围：4.5～2640 m3/h
扬程范围：5～136m
介质温度：－15℃～＋105℃
环境温度：≤+40℃
系统最大工作压力：≤1.6Mpa
立式管道离心泵结构图
一、产品概述
ISG系列单级单吸立式管道离心泵为直联式管道泵结构，叶轮安装于电机加长轴上，具有运行平稳结构简单、维护检修简便、安装方便及占地面积省（与普通卧式泵比占地面积节省30%以上）等特点；产品符合GB/T5657-1994《离心泵技术条件(III)类》标准；可输送介质温度不超过105℃的清水或物理化学特性类似于清水的其他液体。
二、产品特点
1, 高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。
3、运行平稳，安全可靠：电机轴和水泵轴为同轴直联、同心度高，运行平稳，安全可靠。
4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。ISG泵采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
5、轴承：泵所配电机中，Y（Y2）280以下轴伸端轴承（包括Y180以下风叶端轴承）采用封闭式轴承，正常使用时，免电机轴承的维护保养。
6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，在清水介质时提高了密封效果。
三、工作条件 流量: 2～1400m3/h
扬程：5～130m
系统最大工作压力：≤1.6MPa
工作温度：普通型（DFG）-15℃
～+ 80℃
热水型（DFRG）+80℃～ +105℃
配套电机：绝缘等级：B级或F级
防护等级：IP44或IP54
环境温度：≤+40℃ 电机类型：Y或Y2
供暖空调循环泵结构图
一、产品概述
KD系列供暖空调循环泵由吸入室、压出室、叶轮、泵盖、密封部件等组成，电机与泵直联，吸入室与压出室分开，后开门结构，检修时不需拆卸管路。使该泵具有结构新颖、互换性好、装配精度高、承载能力强、检修方便、运行平稳可靠等特点。其性能符合GB/T5657-94《离心泵技术条件Ⅲ类》标准。
主要用于空调制冷系统冷热水循环、高层建筑和住宅小区采暖供热锅炉或热交换器循环、热电站、冶金、纺织、酿造、制糖、化工、制药、余热利用、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等。
二、产品特点
1、高效节能：采用CFD计算流体力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、运行平稳，安全可靠：电机与泵直联，简化了中间传动结构，增强了运行的平稳性，使该机组运行平稳，安全可靠。
3、安装、维修方便：泵的进出口方向根据管道可调整，有九个角度可调整安装、维修方便。
4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。KD型泵采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
5、轴承：泵所配电机中，Y（Y2）280以下轴伸端轴承（包括Y180以下风叶端轴承）采用封闭式轴承，可免除正常条件中下的给电机轴承的维护保养工作。
6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，提高了密封效果。
三、工作条件
流量：4～1600m3/h
扬程:4.5～50m
介质温度0℃≤T≤130℃
环境温度≤+40℃
系统最大工作压力：≤1.6Mpa
