互换性与测量技术基础试卷2

  • 格式：doc
  • 大小：52.00 KB
  • 文档页数：4

■ 模拟试题二：
一、判断题〔正确的打√，错误的打×〕（10分）

1、为了使零件参数具有互换性，必须把零件的加工误差控制在给定的范
围内。（ ）
答：×

2、零件的尺寸公差等级愈高，则该零件加工后表面粗糙度愈小。由此可
知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。（ ）
答：×

3、某基孔制配合，孔的公差为。21μm，最大间隙为16μm，则该配合一定
是过渡配合。（ ）
答：√

4、间隙配合也可称为动配合，因此它们只能用于孔、轴间有相对运动的
结合中。（ ）
答：×

5、圆度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指
标。（ ）
答：√

6、轮廓的最大高度是取样长度内轮廓的最大峰高。（ ）
答：×

7、0级轴承应用于转速较高和旋转精度也较高的机械中。（ ）
答：×

8、孔的体外作用尺寸一定大于其局部实际尺寸。（ ） 答：×
9、某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向跳动
公差一定不小于0.03mm。（ ）
答：√

10、圆柱齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。
（ ） 答：×
二．选择题（20分）
1、基本偏差代号J、K、M的孔与基本偏差代号h的轴可以构成（ ）。
a．间隙配合 b.间隙或过渡配合 c. 过渡配合 d.过盈配合 答：C
2、某孔、轴配合的配合公差为41μm，孔的下偏差为零，轴的上偏差为
-23μm，轴的公差为16μm，则最大间隙为（ ）
a．60μm b. 64μm c.68μm d.70μm 答：B
3、尺寸公差与形位公差采用独立原则时，零件加工后的实际尺寸和形位
误差中有一项超差，则该零件（ ）
a．合格 b. 不合格 c. 尺寸最大 d..变形最小
答：B

4、齿轮副的侧隙用于（ ）
a．补偿制造误差和装配误差 b.储存润滑油
c.补偿热变形 d.补偿热变形和储存润滑油
答：D

5、齿轮副的最小极限侧隙jnmin与齿轮的精度等级的关系是（ ）
a．精度等级愈高，jnmin愈小 b. 精度等级愈高，jnmin愈大
c.与精度等级无关 d.与精度等级有关
答：C

6、GB/T1095—2003规定的普通平键宽度公差带代号为（ ）
a．h7 b.h8 c.h9 d.h10
答：B

7、承受旋转负荷的滚动轴承的套圈应该选择( )
a.较松的过渡配合 b.较紧的间隙配合
c.较小的过盈配合 d.较松的间隙配合
答：C

8、在图样上标注形位公差要求，当形位公差值前面加注Φ时，则被测要
素的公差带形状应为（ ）答：D
a.两同心圆 b.两同轴线圆柱面 c. 圆形、圆柱形或球形 d. 圆形或圆柱形
9、影响齿轮副侧隙的加工误差有（ ）
a.齿距偏差 b.螺旋线总偏差 c.齿轮径向跳动 d.齿厚偏差
答：D

10、滚动轴承内圈与轴颈形成的配合与一般基孔制配合的松紧程度相比
较，结论是( )
a.前者较松 b.前者较紧 c. 两者松紧程度相同 d.无法比较 答：B
三、填空题（15分）
1、零件几何参数互换性要用______来保证；互换性生产的基础是____。
答：公差，标准化。
2、滚动轴承外圈与基座孔的配合采用______
制，滚动轴承内圈与轴的配

合采用______制。
答：-轴，孔

3、国家标准规定的优先、常用配合在孔、轴公差等级的选用上，采用“
工

艺等价原则”，高于IT7的孔一般与______级轴相配；低于IT8的孔一般与
______级轴相配。答：高一，同
4、在尺寸链中，加工或装配最后形成的一个尺寸叫做 ______环。答：封闭
5、标准规定，基孔制配合中，基准孔的______
偏差为基本偏差，其数值

等于______。
答：下，
0

6、对内螺纹，标准规定了______
两种基本偏差。对外螺纹，标准规定了

______四种基本偏差 答：G、H,e、f、g、h
7、孔在图样上标注为φ80JS8,已知IT8=45μm,则该孔的上偏差为______mm,
最大实体尺寸为______mm。
答：+0.022，φ79.978。

8、测量或评定表面粗糙度轮廓参数时，可以选取______
作为基准线。按

GB/T10610—1998的规定，标准评定长度为连续的______
个标准取样长度。

答：轮廓的最小二乘中线，5。
四、计算题（30分）
1、某孔、轴配合，基本尺寸为φ50 mm，孔公差为IT8，轴公差为IT7
，

已知孔的上偏差为十0．039mm，要求配合的最小间隙是十0．009mm，试
确定孔、轴的尺寸。
答：孔尺寸为
2、已知螺纹尺寸和公差要求为M24×2—6g
，加工后测得：实际大径

da=23.850mm，实际中径d2a=22.521mm，螺距累积偏差ΔΡΣ=+0.05mm,
牙

型半角偏差分别为Δα/2(左)=+20′, Δα/2(右)=-25′，试求顶颈径和中径是否
合格。
答：dmax=23.962mm，dmin=23.682mm，dmax> da=23.850mm> dmin，大径合格；
d2m=22.625<22.663
（d2max）； d2a=22.521>22.493（d2min）
螺纹中径合格；采用中等旋合长度为8.5-25mm。
3、如图所示零件，已知尺寸A1=16-0.043mm,A2=6+0.048mm,
试用极值法求

封闭环的基本尺寸和极限偏差

答：本工件具有对称性，应以半径进入尺寸链，对称度应以基本尺寸为零，上下偏差绝对值相等
进入尺寸链，即0±0.02㎜
N=A1/2-A2/2=（8-3）mm=20.2mm
ESN=ES1/2-ES2/2-EI3=｛0-0-（0.02）｝mm=+0.02mm
EIN=EI1/2-ES2/2-ES3=（-0.043/2-0.048/2-0.02）mm=-0.066mm
故
五、改正图中各项形位公差标注上的错误（不得改变形位公差项目）。（
10
分）

答：
六．将下列技术要求标注在图样上。（15分）
（1）圆锥面的圆度公差为0.01 mm，圆锥素线直线度公差为0.02 mm。
（2）圆锥轴线对φd1和φd2两圆柱面公共轴线的同轴度为0.05 mm。
（3）端面Ⅰ对φd1和φd2两圆柱面公共轴线的端面圆跳动公差为0.03 mm。
（4）φd1和φd2圆柱面的圆柱度公差分别为0.008 mm和0.006 mm。

答：

合集下载

互换性与技术测量考试题及答案

互换性与技术测量考试题及答案

一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。

2．孔和轴的公差带由__________决定大小，由___________决定位置。

3．已知*基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。

4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。

5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。

6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。

7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。

8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。

9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。

10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。

11．圆柱度和径向全跳动公差带的________相同，________不同。

二、判断题（若正确请在题后的括弧内打"√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。

( )2．φ30M8／h7和φ30H8／m7的配合性质相同。

( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。

( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。

( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

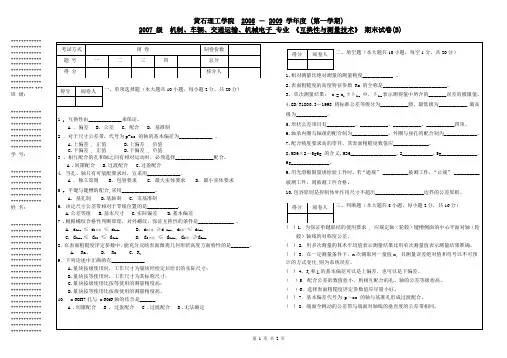

《互换性与测量技术》试卷及答案
