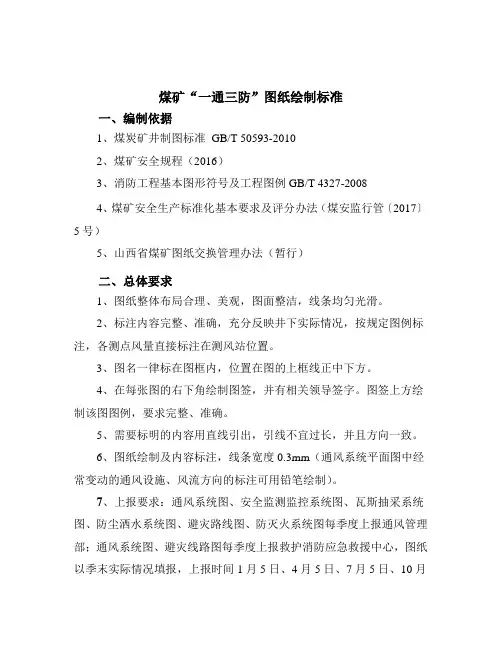

煤矿“一通三防”图纸绘制标准

一、编制依据

1、煤炭矿井制图标准 GB/T 50593-2010

2、煤矿安全规程（2016）

3、消防工程基本图形符号及工程图例GB/T 4327-2008

4、煤矿安全生产标准化基本要求及评分办法（煤安监行管〔2017〕5号）

5、山西省煤矿图纸交换管理办法（暂行）

二、总体要求

1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下实际情况，按规定图例标注，各测点风量直接标注在测风站位置。

3、图名一律标在图框内，位置在图的上框线正中下方。

4、在每张图的右下角绘制图签，并有相关领导签字。图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流方向的标注可用铅笔绘制）。

7、上报要求：通风系统图、安全监测监控系统图、瓦斯抽采系统图、防尘洒水系统图、避灾路线图、防灭火系统图每季度上报通风管理部；通风系统图、避灾线路图每季度上报救护消防应急救援中心，图纸以季末实际情况填报，上报时间1月5日、4月5日、7月5日、10月5日之前；矿井通风立体示意图每年上报一次，其他图纸根据需要绘制上报。

三、绘制要求及标注内容

1、矿井通风系统图

（1）在矿井1:2000的采掘工程平面图上绘制，每月修改，在图的右上方绘制指北针。

（2）标注内容完整、准确，充分反应井下实际情况，各地点风量直接标注在测风站位置处。

（3）图上标注内容：主要通风机参数、各类通风设施（密闭墙、风门、反向风门、调节风窗、风桥、测风站、防火门、防爆门、避难硐室等）、风流方向、局部通风机、风筒、瓦斯涌出量，图例样式见表2-1

矿井通风系统图例说明。

（4）图纸右下角制作图签，样式见表2-2 通风系统图签说明。

（5）井下有火区的必须绘制火区位置关系图，并按形成先后顺序进行编号，标注发火日期及其他应说明内容。

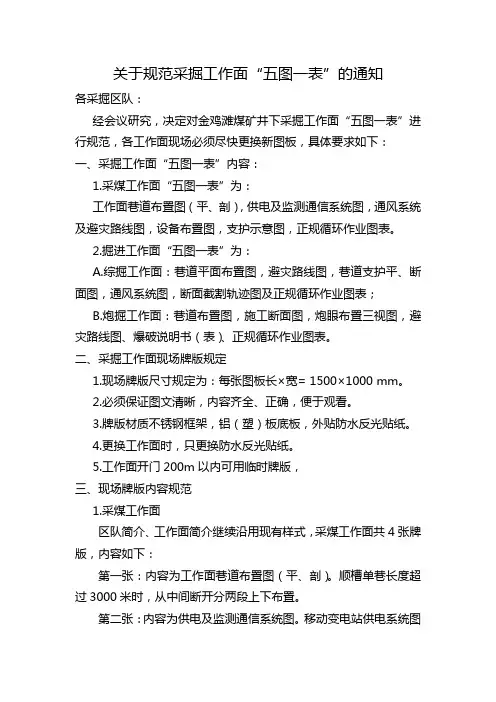

关于规范采掘工作面“五图一表”的通知

各采掘区队：

经会议研究，决定对金鸡滩煤矿井下采掘工作面“五图一表”进行规范，各工作面现场必须尽快更换新图板，具体要求如下：

一、采掘工作面“五图一表”内容：

1.采煤工作面“五图一表”为：

工作面巷道布置图（平、剖），供电及监测通信系统图，通风系统及避灾路线图，设备布置图，支护示意图，正规循环作业图表。

2.掘进工作面“五图一表”为：

A.综掘工作面：巷道平面布置图，避灾路线图，巷道支护平、断面图，通风系统图，断面截割轨迹图及正规循环作业图表；

B.炮掘工作面：巷道布置图，施工断面图，炮眼布置三视图，避灾路线图、爆破说明书（表）、正规循环作业图表。

二、采掘工作面现场牌版规定

1.现场牌版尺寸规定为：每张图板长×宽= 1500×1000 mm。

2.必须保证图文清晰，内容齐全、正确，便于观看。

3.牌版材质不锈钢框架，铝（塑）板底板，外贴防水反光贴纸。

4.更换工作面时，只更换防水反光贴纸。

5.工作面开门200m以内可用临时牌版，

三、现场牌版内容规范

1.采煤工作面

区队简介、工作面简介继续沿用现有样式，采煤工作面共4张牌版，内容如下：

第一张：内容为工作面巷道布置图（平、剖）。顺槽单巷长度超过3000米时，从中间断开分两段上下布置。

第二张：内容为供电及监测通信系统图。移动变电站供电系统图（A2）和固定变电站供电系统图（A2）在上，监测通信系统图在下布置。

第三张：内容为通风系统及避灾路线图，巷道中间可打断。通风系统图在上，避灾路线图在下。

第四张：内容为设备布置图，支护示意图，正规循环作业图表。设备布置图在上，支护示意图（A2）及正规循环作业图表（A2）在下。

2.掘进工作面

A.综掘工作面

区队简介继续沿用现有样式，掘进工作面共3张牌版，内容如下：

第一张：内容为工作面巷道布置图（平、剖）和工作面简介。工作面巷道布置图（平、剖）在上，工作面简介在下。

矿井火灾的避灾路线

矿井火灾是一种非常严重的事故。当矿井内的可燃气体遇到火源时，会引发爆炸和火灾，这对矿工们造成了很大的伤害。因此，矿井中存在着很多避灾的路线，这些路线可以极大地帮助矿工们在矿井火灾时逃离危险。

首先，矿井中应该有清晰的避灾路线图。由于矿井比较深，而且有许多道路和通道，如果在火灾时没有清晰的避灾路线图，那么矿工们就不知道该如何逃离危险。因此，避灾路线图应该被张贴在每个重要点位上，以便矿工们在需要时可以轻易找到。

其次，避灾路线应该保持通畅。在矿井的一些角落里，可能会有一些垃圾或工具等占据通道，如果在火灾时矿工们发现避灾途中的通道被阻塞了，那么他们就很难逃出矿井。因此，矿井管理者需要确保每个避灾路线都是通畅的。

第三，矿井中需要有许多避难室。当矿工们发现火灾不可避免时，他们需要立即寻找避难室。避难室温度应该低于火源，可以防止烟雾和火魔进入，而且应该有足够的照明和通风。同时，避难室内应该有足够的食物和水来保证矿工们的生存。

最后，矿工需要接受专业的培训。在火灾时，矿工们需要知道如何正确地逃离危险。他们应该知道哪些路线是安全的，哪些是危险的，如何正确地使用防烟面罩。当然，更好的培训应考虑到不同的火灾性质和矿井的不同结构。 总之，在矿井中，避灾路线是非常重要的。这些路线可以帮助矿工们在火灾时逃离危险，防止不必要的伤亡。因此，矿井管理者应该确保避灾路线的通畅和矿工的培训，以确保矿工们的安全。

一、一通三防

1、组织机构：人员状况（管理人员及文化结构；工人数）；各项管理制度、责任制，存在问题

2、通风状况：

①矿井通风：通风方式、通风断面（风井、主要回风巷）；风机型号、电机功率、风量；阻力；通风设施总量、质量；困难时期状况，存在问题

②局部通风：一般的风机功率；是否存在一扇供多头现象、串联通风，分布状况

3、防灭火：

煤层发火期；煤层含硫和磷等参数；工作面布置方式；采煤方法；浮煤状况；漏风状况；有哪些系统、系统状态；目前的预防措施和方式；束管监控系统状况，存在问题

4、瓦斯防治：

矿井瓦斯涌出量；工作面回风流中瓦斯量；总回中瓦斯量；检查布点；月检查计划；特殊情况下采取哪些措施；监测监控系统，存在问题

5、防尘：

防尘管路直径（主、支管路）、水量、水压、降（灭）尘方法和措施，存在问题

6、必备：通风系统图、标注/困难时期的通风状况

二、避灾路线

1、矿井年度消灾计划编制、审批、贯彻情况

2、作业点避灾路线图是否按规定悬挂
