离心泵ppt课件

离心泵ppt课件

离心泵的技术发展趋势
高效能化
通过优化设计、改进制造工艺和 采用新型材料，提高离心泵的效
率和性能。
智能化
结合现代传感器、控制技术和人工 智能技术，实现离心泵的远程监控 、故障诊断和自动控制。
环保化
研发低噪声、低振动、低能耗的离 心泵，满足日益严格的环保要求。
离心泵的市场发展前景
市场需求持续增长
随着工业领域的不断发展，离心 泵作为流体输送的核心设备，市
03
根据工作原理和结构特点，离心泵还可分为蜗壳泵、旋 涡泵、喷射泵等。
离心泵的应用
02
离心泵在工业领域的应用
01
石油化工
离心泵广泛应用于石油化工行业中，用于输送各种腐蚀 性、易燃易爆、剧毒等流体介质，如酸、碱、盐、油、 气体等。
02
制药行业
在制药行业中，离心泵被用于输送各种药品原料、半成 品和成品，以及清洗和消毒液等。
03
食品行业
在食品行业中，离心泵主要用于输送果汁、饮料、乳制 品、酒类等流体食品，以及清洗和消毒液等。
离心泵在农业领域的应用
01
02
03Biblioteka 灌溉离心泵可用于灌溉系统， 将水从水源输送到农田， 满足农业生产的用水需求 。
喷灌
离心泵可用于喷灌系统， 将水通过喷头喷洒到农田 ，实现节水灌溉。
养殖业
在养殖业中，离心泵可用 于输送饲料、饮用水和清 洗水等。
当叶轮旋转时，叶片间的液体在离心 力的作用下被甩出，形成一个低压区 。
离心泵通过连续旋转的叶轮，实现了 液体的连续输送。
由于压力差，液体从吸入管进入泵内 ，在叶轮的作用下获得能量，从排出 管排出。
离心泵的分类
01
根据输送介质的不同，离心泵可分为清水泵、泥浆泵、 油泵等。

离心泵结构和原理PPT课件

离心泵结构和原理PPT课件
第5页/共47页
1. 离心泵1.工4.作2 原汽理蚀的后果
• 汽蚀使过流部件被剥蚀破坏 通常离心泵受汽蚀破坏的部位，先在叶片入口附近，继而 延至叶轮出口。起初是金属表面出现麻点，继而表面呈现 槽沟状、蜂窝状、鱼鳞状的裂痕，严重时造成叶片或叶轮 前后盖板穿孔，甚至叶轮破裂，造成严重事故。因而汽蚀 严重影响到泵的安全运行和使用寿命。
当轴承箱体内的润滑油由亍各种原因而损耗后箱体内油位下降由亍连通器原理恒位油杯斜面处的油位降低到工作油位点以下导致恒位油杯内油液的压力平衡被破坏润滑油从恒位油杯内流出并迚入轴承箱体外界气体在大气压力作用下通过斜面的上端迚入恒位油杯直到润滑油液面恢复到工作油位点时补油结束
1. 离心泵工作原理

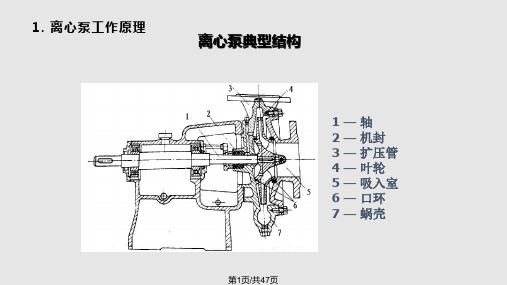

离心泵典型结构
可能 造成触电事故; • 6．倒错流程造成刺漏。
第33页/共47页
4. 离心泵操作 • 4.2 预防措施
• 1.按操作规程正确使用劳动保护器具及工用具； • 2．禁止在转动部位及附近作业； • 3．加强室内通风，用可燃气体探测仪定期检测室内油气浓度； • 4．加强巡回检查，检查油温及液位； • 5．定期检查电路系统、接地合格； • 6．熟悉流程走向，正确切换流程。
用η表示，是衡量泵的经济性的指标。
η Ne 100% N
N：泵输入功率 （轴功率） Ne：液体得到功率（有效功率）
第15页/共47页
3. 离心泵结构
• 叶轮 • 泵体 •轴 • 轴封 • 轴承箱
第16页/共47页
3. 离心泵结构
第17页/共47页
3. 离心泵结构
3.1 叶轮
它是离心泵内传递能量给液体的唯一元件,叶轮用 键固定于轴上，随轴由原动机带动旋转，通过叶片把原动 机的能量传给液体。
第7页/共47页

《离心泵的结构知识》PPT课件

《离心泵的结构知识》PPT课件
▪ 4、化工用泵的要求
▪ （1）、适应化工工艺要求运行可靠。 ▪ （2）、耐腐蚀，耐磨损。 ▪ （3）、满足无泄漏要求。
二、离心泵的工作原理、 分类、型号及结构
▪ （一）、离心泵的装置 及工作原理
▪ 1、为了使离心泵能正常 工作，离心泵必须配备 一定的管路和管件，这 种配备有一定管路系统 的离心泵称为离心泵装 置。图1—1所示为离心 泵的一般装置示意图， 主要有底阀、吸入管路、
(2) IS型泵仍是单级单
吸 图l—6所示为IS型悬泵臂的结式构离心泵
IS型泵仍是单级单吸悬臂式离心泵 特点
▪ 但它是按国际标准规定的性能和尺寸设计 的，是一种节能新产品，目前已替代B型泵。 IS型泵用于输送清水和性质与水相似的液体， 温度不超过80℃，流量范围为6．3—400m3／ h，扬程范围为5—125m，转速为2900r／min 或1450r／min。
2按叶轮数目分：
▪ （1）单级离心泵 泵中只有一个叶轮，单级离 心泵是一种应用广泛的泵。由于液体在泵内只 有一次增能，所以扬程较低。如图1—2所示为 单级单吸离心泵。
▪ （2）多级离心泵 具有两个或两个以上叶轮的 离心泵称为多级离心泵。级数越多压力越高。 图1—4所示为一台分段式离心水泵，这种泵的 叶轮一般为单吸式。
在150kW以上用分块式滑动轴承与端面止推轴承组合。增
速器的润滑是由自带油泵把油经滤油器和油冷器送人壳体
各个喷嘴，通过喷嘴将油喷成雾状，用油雾来润滑齿轮和
三、离心泵的主要零部件
（一）、离心泵转子
转子是指离心泵的转动部分， 它包括叶轮、泵轴、轴套、轴 承等零；如图1—9所示。
图1—9
1．叶
轮
叶轮是离心泵的做功零件，依靠它高速旋转对液体做功而实现液体的输送， 是离心泵重要零件一。

离心泵的结构与工作原理通用课件

离心泵的结构与工作原理通用课件

制造精度、装配质量、液体性质 、工作条件等。
汽蚀余量
01
02
03
汽蚀余量定义：泵入口 处液体所具有的总压能 减去该液体的饱和蒸汽
压所得的差值。
汽蚀余量的表示方法： 单位为m。
影响因素：泵的结构、 转速、流量等。
PART 05
离心泵的选型与使用
根据工艺流程选择离心泵
总结词
根据工艺流程的特点和要求，选择适合的离心泵类型和型号，确保满足工艺流程的需求。
PART 06
离心泵的维护与保养
定期检查与保养
定期检查泵的运行状态
包括泵的振动、噪音、温度等，确保泵正常运 行。
定期更换密封件
密封件是泵的重要部件，需要定期更换，以保 证泵的密封性能。
定期清洗泵的内部
定期清洗泵的内部，清除残留物，防止堵塞和腐蚀。
常见故障及排除方法
泵不能启动
检查电源是否正常，电机是否故障，泵内是否有异物等。
为确保轴承的寿命和稳定 性，需要定期润滑和维护 。
ABCD
轴承用于支撑轴，并确保 其稳定旋转。常见的轴承 类型包括滚动轴承和滑动 轴承。
轴和轴承的质量直接影响 离心泵的可靠性和寿命。
密封装置
密封装置用于防止液体泄漏，通常采用机械密封或填料 密封。
填料密封由柔软的填充材料制成，填充在轴和泵壳之间 的空间，以阻止液体泄漏。
影响因素
转速、叶片数、叶片出口角、蜗壳断面形状 等。
扬程
表示方法
单位为mH₂O（以水为基准）。
扬程定义
单位重量的液体通过泵所获得的能量增加值 。
影响因素
转速、叶片数、叶片出口角、蜗壳断面形状 等。
功率与效率
01
功率定义

离心泵的结构及工作原理(共11张PPT)

离心泵的结构及工作原理(共11张PPT)

2、 离心泵的主要工作部件
离心泵（centrifugal pump）的特点：
由于离心力的作用，泵的进出口出产生压力差，从而使流体流动。
• 容积式：它是利用工作室的容积作周期性变化来 敞开式
半开式
封闭式
由于涡流通道的截面逐渐增大， P动 P静 。
输送液体，有往复泵、旋转泵。 可减少能耗，有利于动能转化为静压能。
有高速旋转的叶轮。
敞开式
半开式
封闭式
一、流体输送机械的分类 由于液体被抛出，在泵的吸扣处形成一定的真空度，泵外流体的压力较高，在压力差的作用下被吸入泵口，填补抛出液体的空间。
• 流体动力泵：它是依靠另外一种工作流体的能量
来抽或压送液体，有喷射泵、酸蛋等。
第4页，共11页。
按用途分
➢清水泵
适用于粘度与水相近的、无腐蚀性、不含杂质的流体，如离心 泵。 ➢油泵
输送气体—
—统称为气体
压送机械、压 缩机
第2页，共11页。
二、泵的分类
按工作原理和结构特征分
➢叶片式泵 有高速旋转的叶轮。 如离心泵、轴流泵、涡流泵。
➢往 复 泵
靠往复运动的活塞排挤液体。如活塞泵、柱塞泵等。 ➢旋转式泵 靠旋转运动的部件推挤液体。如齿轮泵、螺杆泵等。
第3页，共11页。
泵的分类
按工作原理和结构特征也可按以下分类
按工作原理和结构特征也可按以下分类
叶片不断转动，液体不断被吸入、排出，形成连续流动。
由于涡流通道的截面逐渐增大， P动 P静 。 适用于高粘度的流体。
1一•、、离流叶心体泵输的片送工机作械式原的理分类：它是依靠作旋转运动的叶轮把能量传递 适有用高于 速给高旋粘转液度的的叶流轮体体。。 ，有离心泵、轴流泵、混流泵及旋涡泵。

离心泵的结构及工作原理ppt课件

离心泵的结构及工作原理ppt课件

的旋转主体。
14
多级离心泵结构
泵壳部分 多级分段式离心
泵的泵壳分为吸入段 （前段）、中段和压 出段（后段）。吸入 段的作用是保证液体 以最小的摩擦损失流 入叶轮入口。中段上 有导叶，导叶装入带 有隔板的中段中，形 成蜗壳。
15
多级离心泵结构
泵壳部分 中段的作用是将
前一级里以较大速度 出来的液体降低速度， 保证液体很好地进入 下一级叶轮。压出段 上还有尾盖，压出段 的作用是收集从叶轮 流出来的液体，并将 液体的动能变成压力 能。
9
单级离心泵工作原理
液体从吸入管进 入离心泵吸入室，然 后流入叶轮。叶轮在 泵壳内高速旋转，产 生离心力。充满叶轮 的液体受离心力的作 用，向叶轮的四周被 高速甩出，高速流动 的液体汇集在泵壳内， 其速度降低，压力增 大。
10
单级离心泵工作原理
根据液体总要从 高压区流向低压区的 原理，泵壳内的高压 液体进入压力低的出 口管线，在吸入室中 心处形成低压区，液 体在进口压力作用下， 源源不断地进入叶轮， 使泵连续工作。
43 34 2
2 11
滚动轴承示意图 1.外圈；2.保持架；3.滚动体；4.内圈
轴承部分 滚动轴承: 滚动轴
承一般是由外圈、内圈、 滚动体和保持架组成。 内圈装在轴颈上，外圈 装在机架的轴承座内。 通常是内圈随轴颈转动 而外圈固定不动，也有 的是以外圈旋转而内圈 固定的。当内、外圈相 对转动时，滚动体就在 内外圈的滚道中滚动。
3
45
6
平衡盘法平衡装置示意图 1.平衡管；2.平衡室；3.平衡盘头； 4.平衡盘；5.泵轴；6.尾盖
平衡部分 平衡盘法平衡轴向力 的原理
平衡盘装中，与轴 一起旋转的称为平衡 盘，固定在泵壳上静 止不动的称为平衡环。 高压液体，经过平衡 盘与平衡环之间的轴 向间隙进入平衡室， 再经过平衡管进入泵 的进口。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青年讲堂系列课程
离心泵的结构及工作原理
1
————青年讲堂系列课程
教学内容
离心泵的分类 离心泵的型号表示 多级离心泵结构 多级离心泵的工作原理 离心泵主要工作参数
2
————青年讲堂系列课程
离心泵的分类
1．按叶轮数目分类 ①单级泵：
在泵轴上只有一个叶轮。 ②多级泵：
在同一根轴上装有两个或两个以上叶轮， 液体依次通过各个叶轮，它的总压头是各级 叶轮压头之和。
用。联轴器主要由两个半联轴器、
连接件和缓冲减振件组成。常用的
联轴器分为刚性联轴器和弹性联轴
弹性联轴器
器两大类。
联轴器结构示意图 1.连接螺栓；2.橡胶衬圈；3.柱销
6
————青年讲堂系列课程
多级离心泵结构
1 23
4 5 6 7 8 9 10
11
多级离心泵是指在同一根泵轴上装有两个或两个以上的 叶轮，液体依次通过各级叶轮，它的总压头是各级叶轮压头 之和。当需要得到高压头时，往往采用多级离心泵。
7
————青年讲堂系列课程
多级离心泵结构
1 23
4 5 6 7 8 9 10
Sh型离心泵的代号： Sh表示双吸单级离心泵。
14sh-6
泵的比转数为120 单吸单级悬臂式离心泵 吸入口直径为6英寸
泵的比转数为60 双吸单级离心泵 吸入口直径为14英寸
DA型离心泵的代号： DA表示单吸多级分段式离心泵。
DF140-150×9
级数为9
单级扬程 流量，m3/h
耐腐蚀泵
多级分段式离心泵
密封部分 叶轮与泵壳之间的密封
转动着的叶轮和泵壳之间有间隙存在，如果 这个间隙过大，叶轮甩出来的液体的一部分就 会从这个间隙返回叶轮的吸入口，降低泵效； 如果这个间隙过小，会使泵壳和叶轮可能因为 磨损过大而报废。
15
————青年讲堂系列课程
多级离心泵结构
密封部分 叶轮与泵壳之间的密封
叶轮与泵壳之间的密封中，采用密封环。密 封环安装在中段上，它可以减少高压液体漏回 叶轮吸入口，还起到承受磨损的作用，以延长 叶轮和泵壳的使用寿命，减少修理费用。
平衡盘；5.泵轴；6.尾盖
19
————青年讲堂系列课程
多级离心泵结构
轴承部分
滚动轴承: 滚动轴承一般是
由外圈、内圈、滚动体和保持架
43
组成。内圈装在轴颈上，外圈装 在机架的轴承座内。通常是内圈
34
随轴颈转动而外圈固定不动，也
2 2
有的是以外圈旋转而内圈固定的。
11
当内、外圈相对转动时，滚动体
就在内外圈的滚道中滚动。
11
多级离心泵结构示意图 1.联轴器；2.泵轴；3.前轴承体；4.吸入段；5.泵进口； 6.穿杠；7.中段；8.平衡管；9.压出段；10.泵出口；11.后轴承体
8
————青年讲堂系列课程
多级离心泵结构
9
————青年讲堂系列课程
多级离心泵结构
12 3 4
56
4
31
转动部分:
1.锁紧螺母；
2.泵轴； 3.轴承挡套；
4.密封填料轴套； 5.平衡盘；6.叶轮
作用：
转动部分由轴、叶轮、轴套等组成，是泵产生离心力和能量的旋转主体。
10
————青年讲堂系列课程
多级离心泵结构
泵壳部分 多级分段式离心泵的泵壳
分为吸入段（前段）、中段和压 出段（后段）。吸入段的作用是 保证液体以最小的摩擦损失流入 叶轮入口。中段上有导叶，导叶 装入带有隔板的中段中，形成蜗 壳。
2.密封环（口环）；
3.导叶；4.叶轮
13
————青年讲堂系列课程
多级离心泵结构
3
4
12
5
1
44
叶轮与泵壳间密封
1.泵轴；2.叶轮；3.导 叶；4.中段；5.密封环 （口环）
2
55
3
泵轴与泵壳间密封 1.密封填料；2.液封环； 3.填料座；4.填料压盖； 5.泵轴
14
————青年讲堂系列课程
多级离心泵结构
11
————青年讲堂系列课程
多级离心泵结构
泵壳部分 中段的作用是将前一级里
以较大速度出来的液体降低速度， 保证液体很好地进入下一级叶轮。 压出段上还有尾盖，压出段的作 用是收集从叶轮流出来的液体， 并将液体的动能变成压力能。
12
————青年讲堂系列课程
多级离心泵结构
12
3
4
中段装配示意图
1.带隔板的中段；
(如曲轴的轴承)
滑动轴承示意图 1.轴承盖；2.上轴瓦；3.垫片；4.螺母；5. 双头螺柱；6.轴承座；7.下轴瓦
21
————青年讲堂系列课程
多级离心泵结构
刚性联轴器
传动部分
1
2
离心泵与电动机中间的连接机构
3
称为联轴器。联轴器起着传递电动
机的能量，缓冲轴向、径向的振动
以及自动调整泵与电动机中心的作
16
————青年讲堂系列课程
多级离心泵结构
平衡部分 平衡部分主要用来平衡离心泵运行时产生指向叶轮进 口的轴向推力。 （1）单级离心泵的轴向力平衡
①采用双吸式叶轮； ②开平衡孔； ③装平衡管； ④采用平衡叶片。 （2）多级离心泵的轴向力平衡
①对称布置叶轮；②平衡盘法；③平衡鼓法；④ 平衡盘法。
轴向力平衡
17
————青年讲堂系列课程
多级离心泵结构
12
3
45
6
平衡部分 平衡盘法平衡轴向力的原理
平衡盘装中，与轴一起旋转
的称为平衡盘，固定在泵壳上 静止不动的称为平衡环。高压 液体，经过平衡盘与平衡环之 间的轴向间隙进入平衡室，再 经过平衡管进入泵的进口。
平衡盘法平衡装置示意图
1.平衡管；2.平衡室；3.平衡盘头；4.
平衡盘；5.泵轴；6.尾盖
18Leabharlann ————青年讲堂系列课程多级离心泵结构
12
3
45
6
平衡部分
一般取平衡盘的直径略大于叶 轮吸入口的直径。假使泵的轴 向力增加，平衡盘与平衡盘头 之间的轴向间隙减小，平衡盘 前面的压力就增大，以平衡轴 向推力。
平衡盘法平衡装置示意图
1.平衡管；2.平衡室；3.平衡盘头；4.
3
————青年讲堂系列课程
离心泵的分类
2．按叶轮吸入方式分类 ①单吸泵：
叶轮只有一个吸入口。 ②双吸泵：
叶轮两侧都有吸入口，它的流量较大。
4
————青年讲堂系列课程
离心泵的分类
单级离心泵
多级离心泵
5
————青年讲堂系列课程
离心泵的型号表示
BA型离心泵的代号： BA表示单吸单级悬臂式离心泵。
6BA-12
滚动轴承示意图 1.外圈；2.保持架；3.滚动体；4.内圈
20
————青年讲堂系列课程
多级离心泵结构
1 2 3
4 6
轴承部分
滑动轴承 :滑动轴承主要是由轴瓦或轴
套和轴承座组成。滑动轴承主要应用于以下
5
几种情况：
工作转速特高的轴承
7
特重型的轴承
承受巨大的冲击和振动载荷的轴承
根据装配要求必须做成剖分式的轴承
