并联运行变压器的负荷分配

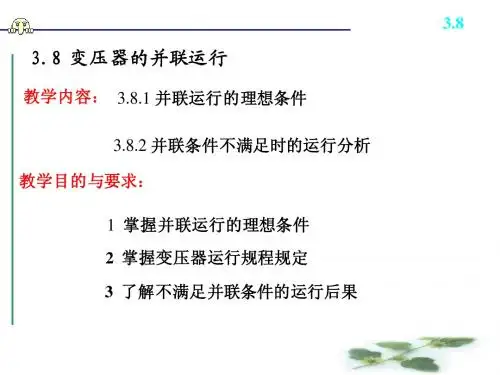

3.8 变压器的并联运行
并联运行的变压器需满足的理想条件： 并联运行的变压器需满足的理想条件： 1、各变压器一、二次侧的额定电压分别相等，即变比相同； 各变压器一、二次侧的额定电压分别相等，即变比相同； 2、各变压器的连接组别相同； 各变压器的连接组别相同； 3、各变压器的短路阻抗（短路电压）的标么值相等，且短路 各变压器的短路阻抗（短路电压）的标么值相等， 阻抗角也相等。 阻抗角也相等。
3.8 变压器的并联运行
3.8 变压器的并联运行
三、短路阻抗标么值不等时并联运行 等效电路如图所示。 等效电路如图所示。 由等效电路可知： 由等效电路可知：
ZSI
& & I I ZSI = I II ZSII
& & & & I I I NI Z SI I II I NII Z SII = & & & & I NI U N I NII U N
为了保证空载时环流不超过额定电流的10%， 为了保证空载时环流不超过额定电流的10%，通常规定并联 10% 运行的变压器的变比差不大于1% 1%。 运行的变压器的变比差不大于1%。 二、连接组别不同时并联运行 连接组别不同时，二次侧线电压之间至少相差30 连接组别不同时，二次侧线电压之间至少相差300，则二 次线电压差为线电压的51.8% 由于变压器的短路阻抗很小, 51.8%， 次线电压差为线电压的51.8%，由于变压器的短路阻抗很小, 这么大的电压差将产生几倍于额定电流的空载环流， 这么大的电压差将产生几倍于额定电流的空载环流，会烧毁 绕组， 组别不同绝不允许并联。 绕组，所以连接 组别不同绝不允许并联。
教学目的与要求： 教学目的与要求：
1 了解自耦变压器的结构特点 2 掌握电流互感器和电压互感器的工作原理及注意事项

简述变压器并联运行的条件
变压器并联运行是指将两个或多个变压器连接在一起，共同供电
负载。

变压器并联运行的条件有以下几个方面：
1. 额定电压相等：变压器并联运行时，各个变压器的额定电压必
须相等。

这样才能保证并联运行时电压的稳定性。

2. 短路电压相等：短路电流是变压器并联运行时的重要参数之一，短路电压的大小对变压器的并联运行有很大影响。

因此，变压器并联
运行时，各个变压器的短路电压也要相等。

3. 母线电压均匀：变压器并联运行时，母线的电压应保持均匀。

如果母线电压不均匀，会导致并联运行的变压器负荷分配不均，甚至
发生变压器过载。

4. 内部电压降小：变压器并联时，要求两个变压器的传输线路相同，电压降小。

这样可以减少线路损耗，提高输电效率。

5. 相序一致：并联运行的变压器，其三相电源的相序要保持一致。

如果相序不一致，会造成电压波动，影响设备的正常工作。

变压器并联运行能够提高供电系统的可靠性和经济性，但要满足
上述条件才能确保并联运行的安全稳定。

在实际应用中，需要根据实
际情况进行合理的设计和调试。

此外，在变压器并联运行过程中，还
需要定期进行巡检和维护保养，以保证其正常运行。

变压器并联运行
对于电力系统的优化配置和节能减排具有重要意义，因此在实践中应予以充分重视。

主变压器并列运行的条件
在电力系统中，主变压器并列运行是一种常见的方式，可以提高
系统的可靠性和承载能力。

主变压器并列运行的条件主要包括以下几
个方面。

1. 相序一致：主变压器之间的相序必须保持一致，即A相对应
的绕组连接方式与其他主变压器一致，B相、C相也是如此。

相序不一
致会导致电压和电流的相互影响，影响系统的稳定性。

2. 额定容量相近：主变压器的额定容量应该相差较小。

如果两
个主变压器的容量相差过大，工作时可能会导致负荷分配不均，造成
主变压器的过载或不充分利用。

3. 空载参数接近：主变压器的空载参数，包括空载电流、空载
损耗等应该接近。

这是为了保证主变压器在并列运行时，负荷能够得
到合理的分配，避免某个主变压器承担过多或过少的负荷。

4. 短路阻抗相近：主变压器的短路阻抗也应该相近。

短路阻抗
是主变压器阻抗对短路电流的限制程度，不同的短路阻抗会导致电流
分布不均衡，影响系统的稳定性。

5. 稳态电压相差小：主变压器的稳态电压相差应该小于5%。

稳
态电压的差异会导致电力系统中的电流分布不均衡，影响电气设备的
运行。

当以上条件都满足时，主变压器可以实现并列运行。

此时，主变
压器之间可以实现负荷共享，提高系统的运行稳定性和经济性。

同时，
在主变压器并列运行时，还需要进行恰当的保护设置，以确保主变压器的安全运行。

变压器并联的运行条件1. 引言变压器并联是电力系统中常见的操作，可以实现多台变压器在同一电网中协调运行，提高系统的可靠性和经济性。

本文将详细介绍变压器并联的运行条件。

2. 变压器并联的基本原理变压器并联是指将两台或多台相同或不同容量的变压器通过低压侧或高压侧相连，共同供电或共享负荷。

通过合理地组合和连接变压器，可以实现更大容量、更高可靠性和更灵活的供电方式。

3. 变压器并联的运行条件要实现变压器的并联运行，需要满足以下几个基本条件：3.1 额定容量相近在进行变压器并联时，应尽量选择额定容量相近的变压器。

这是因为容量差异过大会导致负荷分配不均衡，严重时可能会导致某些变压器过载或过负荷。

3.2 额定电压相同为了保证正常运行，同时避免一些潜在问题，所选用的变压器应具有相同的额定电压。

如果额定电压不同，需要进行适当的变压器调整或采取其他措施来保证并联运行的稳定性。

3.3 短路阻抗相近短路阻抗是变压器的一个重要参数，它反映了变压器对短路电流的阻碍能力。

在进行并联运行时，所选用的变压器应具有相近的短路阻抗，以保证短路电流分配均匀，避免某些变压器承受过大的电流。

3.4 相序一致在进行变压器并联时，所选用的变压器应具有相同的相序。

相序不一致会导致电流方向和相位差异，从而影响并联运行的稳定性和正常工作。

3.5 运行参数匹配除了以上几个基本条件外，还应确保各个变压器的运行参数匹配。

这包括温度上升、负载损耗、绕组电阻等参数，以确保并联运行时各个变压器能够共同承担负荷，并且不会出现明显不平衡现象。

4. 变压器并联的操作注意事项在进行变压器并联操作时，还需要注意以下几个方面：4.1 并联方式选择变压器并联可以采用两种基本方式：低压侧并联和高压侧并联。

低压侧并联适用于负荷较大的情况，而高压侧并联适用于负荷较小的情况。

在选择并联方式时，应根据实际情况和需求进行合理选择。

4.2 并联电流分配在变压器并联运行时，需要合理分配电流。
