简述变压器并联运行的条件

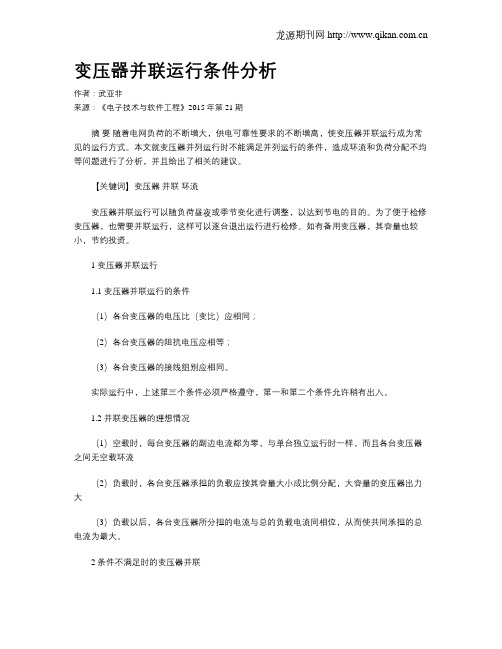

变压器并联运行条件分析作者：武亚非来源：《电子技术与软件工程》2015年第21期摘要随着电网负荷的不断增大，供电可靠性要求的不断增高，使变压器并联运行成为常见的运行方式。

本文就变压器并列运行时不能满足并列运行的条件，造成环流和负荷分配不均等问题进行了分析，并且给出了相关的建议。

【关键词】变压器并联环流变压器并联运行可以随负荷昼夜或季节变化进行调整，以达到节电的目的。

为了便于检修变压器，也需要并联运行，这样可以逐台退出运行进行检修。

如有备用变压器，其容量也较小，节约投资。

1 变压器并联运行1.1 变压器并联运行的条件（1）各台变压器的电压比（变比）应相同；（2）各台变压器的阻抗电压应相等；（3）各台变压器的接线组别应相同。

实际运行中，上述第三个条件必须严格遵守，第一和第二个条件允许稍有出入。

1.2 并联变压器的理想情况（1）空载时，每台变压器的副边电流都为零，与单台独立运行时一样，而且各台变压器之间无空载环流（2）负载时，各台变压器承担的负载应按其容量大小成比例分配，大容量的变压器出力大（3）负载以后，各台变压器所分担的电流与总的负载电流同相位，从而使共同承担的总电流为最大。

2 条件不满足时的变压器并联2.1 某变电站两台并列变压器环流计算（如表1）南关1#变高压侧有17个分接头，中压侧有5个分接头；南关2#变高压侧和中压侧都有5个分接头。

要减小变压器的环流，就要使两台变压器的变比尽可能的接近，但是因南关1#变的高压分接头要远多于南关2#变，不可能使两台变压器的变比完全相同，虽然对于2#变的分接头1#变都能找到完全相同的分接头，从而在理论上使环流为0，但是对于1#变就不能完全满足变比相同的条件，在这种情况下，就要使2#变的变比尽可能接近1#变，使环流尽可能的减小。

由此可见，容量较小的变压器的中、低压侧的环流较大，这可能导致小容量变压器不能合理利用。

要减少这种这种环流，就要合理选择分接头，使环流尽可能的减小，如果环流过大甚至可能烧毁变压器。

变压器并联运行的条件分析变压器并联运行是指将两台或多台变压器的低压绕组串联，共用一台高压绕组来提供负载。

变压器并联运行可以有效提高变压器系统的可靠性和供电能力，充分利用各台变压器的容量，实现变压器的容量扩充、负载均衡和备用机制等功能。

但在进行变压器并联运行时，需要满足一定的条件。

首先，各变压器的额定电压比（变比）必须一致。

这是因为变压器的电压比决定了变压器的额定容量和负载能力，不同的电压比会导致负载在变压器上的分配不均匀，从而影响变压器的正常运行。

因此，在进行变压器并联运行时，需要确保各台变压器的额定电压比一致。

其次，各变压器的短路阻抗（也称为阻抗电压百分比）必须接近。

短路阻抗是指变压器在短路时所承受的电流与额定电流之比，它反映了变压器的电流限制和负载能力。

如果短路阻抗相差太大，将导致并联变压器之间的电流分配不均匀，从而影响系统的平衡和可靠性。

因此，在进行变压器并联运行时，需要确保各台变压器的短路阻抗接近，通常要求相差在5%以内。

此外，相位差也是进行变压器并联运行时需要注意的因素之一、相位差是指变压器高压绕组和低压绕组之间的相位差，也称为相位角偏差。

当变压器的相位差相差较大时，将导致电流在变压器和电源之间的分配不均匀，从而影响变压器的负载均衡和稳定运行。

因此，在进行变压器并联运行时，需要确保各台变压器之间的相位差较小，通常要求相差在15度以内。

最后，还需要考虑变压器的负载功率因数。

负载功率因数是指负载所消耗的有功功率与视在功率之比，它反映了电力系统的功率负载特性。

如果变压器之间的负载功率因数不一致，将导致各台变压器的负载能力不同，从而影响变压器的负载均衡和效率。

因此，在进行变压器并联运行时，需要确保各台变压器的负载功率因数一致，通常要求相差在0.05以内。

综上所述，变压器并联运行的条件包括：额定电压比一致、短路阻抗相近、相位差较小和负载功率因数一致。

只有满足这些条件，才能确保变压器并联运行时的平衡性、稳定性和可靠性。

变压器并列运行需要什么条件，你知道吗？变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上运行。

其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提高供电的可靠性。

又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

那么变压器并列运行需要什么条件呢？这是一个很常见的问题。

首先，我们来看看变压器并列的需求是什么，然后再来讨论并列的条件。

（1）一般情况，看下图：在这张图中，我们看到了两台变压器，分别标记为T1和T2。

系统恢复方法：在实际运行中，两段母线由各自的变压器供电。

于是，两段进线断路器QF1和QF2均闭合，而单母线分段的母联断路器QF3打开；如果某段进线的变压器或者中压侧出现问题，例如出现严重电压凹陷（欠压或者失压）或者故障，则该段进线断路器打开，然后闭合母联断路器QF3；当系统恢复后，有两种恢复方法：恢复方法1：将母联断路器QF3打开，再闭合对应的进线断路器。

这种方法简单，但母线上的负载例如电动机在经历了一次停电重起动后，需要再次经历停电重起动。

恢复方法2：先将对应的进线断路器闭合，这时变压器并列运行，然后再将母联断路器打开。

这种方法稍微复杂，但负载无须经历第二次停电重起动。

我们来看变压器并列的条件：第一：变压器自身的条件包括：变压器的接线方法和变比一致，变压器的阻抗电压一致，变压器的二次电压一致。

第二：线路条件包括：中压侧必须来自同一个配电网，它们的相位、初相角和频率一致，电压幅值也一致。

同时，中压侧必须要能经受的住低压侧的上电起动冲击。

（2）系统配备了发电机的情况，我们再看下图：此图比图1复杂一些，图中有自备发电机，并且发电机的断路器与市电的进线断路器之间有联锁和互投的关系。

简述电力变压器并列运行的条件电力变压器并列运行是电网运行中常见的一种方式，它可以提高电能的传输效率，保证电网的稳定运行。

在现代电力系统中，变压器并列运行的条件是一个重要的问题，它涉及到变压器的技术要求和电网的运行特点。

本文将从多个角度对电力变压器并列运行的条件进行简述，并对其技术要求和优势进行分析和总结。

一、电力变压器并列运行的概念和意义电力变压器是电力系统中常见的电能转换设备，它能够通过改变电压的大小来实现电能的传输和分配。

在电网中，多个变压器可以同时并联运行，即将多台变压器的输入端或输出端连接在一起，以实现更高的变压器容量和更好的电能传输效果。

电力变压器并列运行的主要目的是提高电能传输的效率，减少电能损耗，保证电网的安全稳定运行。

二、电力变压器并列运行的条件1.相位序列一致性电力变压器并列运行的第一个条件是相位序列一致性。

在电力系统中，每个变压器都有一个特定的相位序列，用来标识其输入端和输出端之间的相位差。

当多台变压器并列运行时，它们的相位序列必须一致，否则会导致电网的短路故障和设备的损坏。

在选择并列运行的变压器时，需要保证它们的相位序列一致。

2.额定电压和电流一致性电力变压器并列运行的第二个条件是额定电压和电流一致性。

在电力系统中，每个变压器都有一个特定的额定电压和电流，用来标识其最大容量和运行特性。

当多台变压器并联运行时，它们的额定电压和电流必须一致，以保证电能的传输平衡和设备的正常运行。

在选择并列运行的变压器时，需要确保它们的额定电压和电流一致。

3.短路阻抗一致性电力变压器并列运行的第三个条件是短路阻抗一致性。

短路阻抗是指变压器在短路状态下对电流的阻碍能力，它越大表示变压器的负载能力越强。

当多台变压器并联运行时，它们的短路阻抗应该尽量一致，以保证电力系统的稳定性和负载平衡。

在选择并列运行的变压器时，需要确保它们的短路阻抗一致。

4.运行参数一致性电力变压器并列运行的第四个条件是运行参数一致性。

变压器是电力系统中重要的设备之一，用于将电能从一种电压等级转换到另一种电压等级。

在电力系统中，变压器并列运行是一种常见的运行方式。

那么，什么是变压器并列运行呢？
变压器并列运行是指将两台或多台变压器的一次侧和二次侧分别通过断路器或隔离开关连接到同一个电源网络上，使得这些变压器的二次侧电压相等并且相位相同。

这样做的目的是为了提高供电的可靠性和经济性。

当变压器并列运行时，需要考虑以下几个条件：
1. 变压器的电压比相等，即一次侧和二次侧的电压比应该相等，否则会产生环流。

2. 变压器的阻抗电压相等，即变压器的二次侧绕组阻抗与额定电流之比应该相等，否则会导致负荷分配不均。

3. 变压器的接线组别相同，即变压器的接线方式应该相同，否则会导致短路。

如果以上三个条件不满足，会导致变压器并列运行的性能下降，甚至产生危险。

因此，在进行变压器并列操作之前，需要进行详细的检查和计算，确保满足并列运行的条件。

除了变压器并列运行外，还有一种叫做“合环”的操作。

合环是指将两个或多个已经并列运行的变压器通过断路器或隔离开关连接到一起，形成一个更大的电网。

合环操作可以扩大供电区域，提高供电的可靠性和经济性。

但是，合环操作也需要满足一定的条件，例如各变压器的电压比、阻抗电压和接线组别都应该相等或相近。

如果不满足条件，会导致合环操作失败或产生危险。

总之，变压器并列运行和合环操作都是电力系统中常见的操作方式，可以提高供电的可靠性和经济性。

但是，在进行这些操作之前，需要进行详细的检查和计算，确保满足条件并且安全可靠。

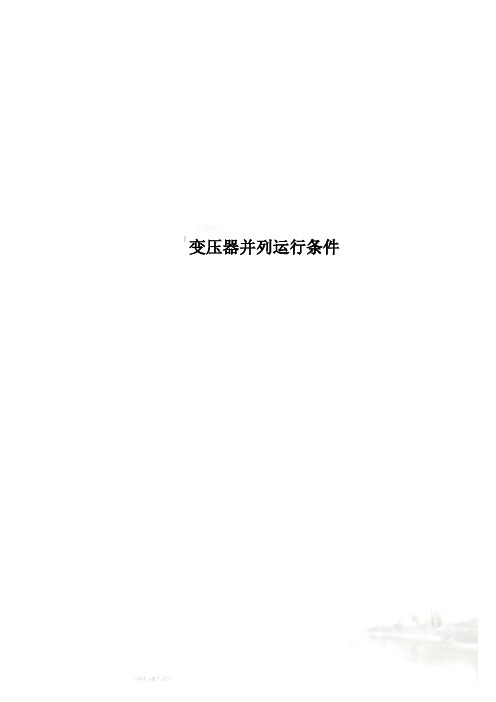

变压器并列运行条件变压器并列运行条件变压器是电力网中的重要电气设备，由于连续运行的时间长，为了使变压器安全经济运行及提高供电的可靠性和灵活性，在运行中通常将两台或以上变压器并列运行。

变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上运行。

其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提高供电的可靠性。

又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

变压器并列运行最理想的运行情况是：当变压器已经并列起来，但还没有带负荷时，各台变压器之间应没有循环电流；同时带上负荷后各台变压器能合理地分配负荷，即应该按照它们各自的容量比例来分担负荷。

因此，为了达到理想的运行情况，变压器并列运行时必须满足下面一个条件：(1)各台变压器的电压比(变比)应相同(2)各台变压器的阻抗电压应相等(3)各台变压器的接线组别应相同。

下面分析变压器并列运行条件中某一条件不符合时产生的不良后果：母线总的负荷电流为I时(I=INI＋INII)，若变压器I满负荷运行，则变压器II欠负荷运行；若变压器II满负荷运行，则变压器I过负荷运行。

由此可见，当变比不相等的变压器并列运行时，由于循环电流Ic的存在，变压器不能带满负荷，使总容量不能充分利用。

又由于变压器的循环电流不是负荷电流，但它却占据了变压器的容量，因此降低了输出功率，增加了损耗。

当变比相差很大时，可能破坏变压器的正常工作，甚至使变压器损坏。

为了避免因变比相差过大产生循环电流Ic过大而影响并列变压器的正常工作，规定变比相差不宜大于0.5%(二)阻抗电压不等时变压器并列运行：因为变压器间负荷分配与其额定容量成正比，而与阻抗电压成反比。

变压器并列运行条件简述1.变压器并列运行的条件变压器并列运行时，理想的运行情况是：变压器已经并列运行而没有带负荷时，各变压器与单独空载运行时一样，只有空载电流，各变压器之间没有还流存在：当带上负荷以后，各变压器能够按期容量的大小从成比例地分配负荷，即大容量的变压器多分担负荷，小容量的变压器少分担负荷。

为达到上述理想运行情况，并列运行的变压器必须满足下列条件：1.变压器应联结组标号相同；2.变压器的电压比应相等，其电压比最大允许相差±0.5%；3.变压器阻抗电压百分比应相等，允许相差不超过±10%；4.变压器容量比，不超过3：1。

2.变压器并列运行的意义2.1提高运行的经济性由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

2.2提高供电的可靠性当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提高供电的可靠性2.3 可以分期安装变压器如变电站的负荷是遂渐增加的，相应可以遂年根据需要安装并列变压器，从而减少初次投资，充分发挥资金的经济效益。

2.4有利于安排变压器的检修。

3.分析变压器并列运行条件不满足时产生的后果下面分析变压器并列运行条件中某一条件不符合时产生的不良后果。

3.1电压比（变比）不相同的变压器并列运行由于三相变压器和单相变压器的原理是相同的，为了便于分析，以两台单相变压器并列运行为例来分析。

由于两台变压器原边电压相等，电压比不相等，副边绕组中的感应电势也就不相等，便出现了电势差△e，在△e的作用下，副边绕组内便出现了循环电流ic，当两台变压器的额定容量相等时，即sni=snii。

循环电流为：ic=△e/（zdi+zdii）；式中zdi-表示第一台变压器的内部阻抗；zdii-表示第二台变压器的内部阻抗；如果zd用阻抗电压uzk表示时，则zd=uzk*un/100in；式中un表示额定电压（v），in表示额定电流（a）；当两台变压器额定容量不相等时，即sni≠snii，循环电流ic为：ic=α*ii/[uzki+（uzkii/β）]；式中：uzki-表示第一台变压器的阻抗电压；uzkii-表示第二台变压器的阻抗电压；ini<inii；α--用百分数表示的二次电压差；ii--变压器i的副边负荷电流；< p=""></inii；α--用百分数表示的二次电压差；ii--变压器i的副边负荷电流；<> 根据以上分析可知：在有负荷的情况下，由于循环电流ic的存在，使变比小的变压器绕组的电流增加，而使变比大的变压器绕组的电流减少。

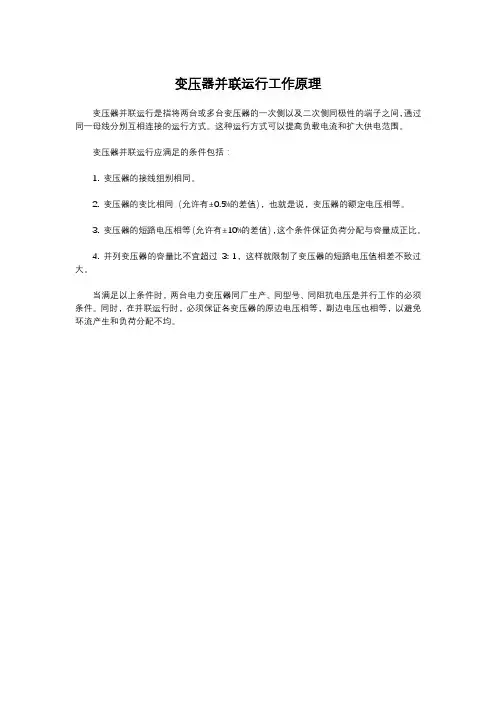

变压器并联运行工作原理
变压器并联运行是指将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连接的运行方式。

这种运行方式可以提高负载电流和扩大供电范围。

变压器并联运行应满足的条件包括：
1. 变压器的接线组别相同。

2. 变压器的变比相同（允许有±0.5%的差值），也就是说，变压器的额定电压相等。

3. 变压器的短路电压相等（允许有±10%的差值），这个条件保证负荷分配与容量成正比。

4. 并列变压器的容量比不宜超过3: 1，这样就限制了变压器的短路电压值相差不致过大。

当满足以上条件时，两台电力变压器同厂生产、同型号、同阻抗电压是并行工作的必须条件。

同时，在并联运行时，必须保证各变压器的原边电压相等，副边电压也相等，以避免环流产生和负荷分配不均。

变压器一次可以并联，二次并联要注意同名端（相位），功率要接近，输出电压要一样。

接线参考下图；已解决问题收藏转载到QQ空间变压器并联应该怎么接线[ 标签：变压器接线,变压器,并联 ]变压器并联应该怎么接线需要注意什么無鍅ぷ修誓回答:4 人气:7 解决时间:2009-10-23 22:05满意答案变压器并联一般都是指变压器二次并联，并联变压器最好选用同规格型号的，至少也要求二次电压相等，并联时可把二只变压器的初极任意并联，二变压器次极任意一根线连接，通电，用电压表测量二个空着线端，如果电压几乎为零，那就可以把被测量的二个线端连接就完成了变压器的并联，如果电压为二个变压器输出电压的和，那就把任意一个变压器的二个线端对调一下。

如果是三相变压器，可以先把零线连接起来，同样把测量到没有电压的线端连接就可以完成变压器的并联。

变压器并联运行的条件2009-11-07 16:06所谓变压器的并联运行，是指变压器的原绕组都接在某一电压等级的公共母线上，而各变压器的副绕组也都接在另一电压等级的公共母线上，共同向负载供电的运行方式。

变压器并联运行有如下优点：1、多台变压器并联运行时，如果其中一台变压器发生故障或需要检修，那么另外几台变压器可分担它的负载继续供电，从而提高了供电的可靠性。

2、可根据电力系统中负荷的变化，调整投入并联的变压器台数，以减少电能损耗，提高运行效率。

3、可根据用电量的增加，分期分批安装新变压器，以减少初期投资。

对变压器的并联运行状态有一定的要求，最理想的并联运行情况是：1、空载时各台变压器中只有原边的空载电流，由各变压器副边绕组通过母线组成的回路中，以及原边回路中没有环流。

2、负载时各变压器所分担的负载量，应该按各自额定容量的大小成比例分配，防止其中某台过载或欠载。

3、负载时各变压器所分担的电流，应该与总的负载电流同相位。

这样当总的负载电流一定时，各变压器所分担的电流最小；如果各变压器所分但的电流一定时，则总的负载电流最大。

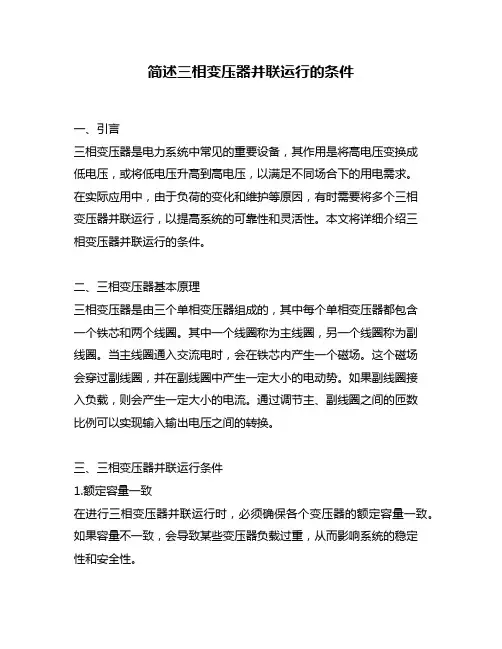

简述三相变压器并联运行的条件一、引言三相变压器是电力系统中常见的重要设备，其作用是将高电压变换成低电压，或将低电压升高到高电压，以满足不同场合下的用电需求。

在实际应用中，由于负荷的变化和维护等原因，有时需要将多个三相变压器并联运行，以提高系统的可靠性和灵活性。

本文将详细介绍三相变压器并联运行的条件。

二、三相变压器基本原理三相变压器是由三个单相变压器组成的，其中每个单相变压器都包含一个铁芯和两个线圈。

其中一个线圈称为主线圈，另一个线圈称为副线圈。

当主线圈通入交流电时，会在铁芯内产生一个磁场。

这个磁场会穿过副线圈，并在副线圈中产生一定大小的电动势。

如果副线圈接入负载，则会产生一定大小的电流。

通过调节主、副线圈之间的匝数比例可以实现输入输出电压之间的转换。

三、三相变压器并联运行条件1.额定容量一致在进行三相变压器并联运行时，必须确保各个变压器的额定容量一致。

如果容量不一致，会导致某些变压器负载过重，从而影响系统的稳定性和安全性。

2.相序一致三相变压器中的三个线圈分别对应三个电源相，因此在并联运行时必须确保各个变压器的相序一致。

如果相序不一致，会导致电流方向不同，从而产生反向磁场，影响系统的正常运行。

3.短路阻抗比值接近在进行三相变压器并联运行时，还需要确保各个变压器的短路阻抗比值接近。

短路阻抗是指在额定电压下，将一个线圈短路所产生的电流与输入电流之比。

如果短路阻抗比值差异较大，则会导致负载不均衡、电流分配不合理等问题。

4.空载电流差异小在进行三相变压器并联运行时，还需要确保各个变压器的空载电流差异小。

空载电流是指主线圈通入额定电压后，在副线圈未接入负载时所消耗的电流。

如果空载电流差异较大，则会导致负载不均衡、电流分配不合理等问题。

5.短路电压比值接近在进行三相变压器并联运行时，还需要确保各个变压器的短路电压比值接近。

短路电压是指在额定电流下，将一个线圈短路所产生的电动势与输入电动势之比。

如果短路电压比值差异较大，则会导致负载不均衡、电流分配不合理等问题。
