更多S11三相油浸式配电的知识及参数详见：
S11-630KVA/10KV/0.4KV油浸式变压器二次不带负载，一次也与电网断开 (无电源励磁)的调压，称为无励磁调压，带负载进行变换绕组分接的调压，称为有载调压。电力变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。S11型全密封油浸式电力变压器是目前配电设备主要选型产品，节能效果显著。
我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7”则在数字上加“1”。从S7型发展到S9型，负载损耗降低较多，平均为25％，后来，由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。以630KVA产品为例，S7型空载损耗920W，S11型空载损耗570W，下降了38％。
目前，主流的配电变压器一般选用S11型叠铁芯电力变压器。采用全充油密封型、无储油柜、波纹片式箱体结构，变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强，节能效果明显，并降低了变压器的外型尺寸。S11型变压器采用高导磁取向硅钢片生产，片厚为0.27-0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0.30-0.35mm，单位铁损为1.20-1.55w/kg。
S11-630KVA/10KV三相油浸式电力变压器结构及特点：
u 油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
u 线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
更多S11三相油浸式配电的知识及参数详见：

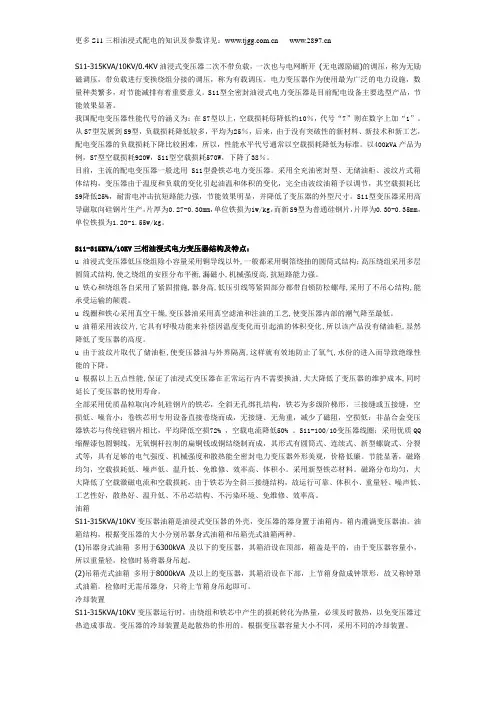

S11-315KVA/10KV/0.4KV油浸式变压器二次不带负载，一次也与电网断开 (无电源励磁)的调压，称为无励磁调压，带负载进行变换绕组分接的调压，称为有载调压。电力变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。S11型全密封油浸式电力变压器是目前配电设备主要选型产品，节能效果显著。
我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7”则在数字上加“1”。从S7型发展到S9型，负载损耗降低较多，平均为25％，后来，由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。以400kVA产品为例，S7型空载损耗920W，S11型空载损耗570W，下降了38％。
目前，主流的配电变压器一般选用S11型叠铁芯电力变压器。采用全充油密封型、无储油柜、波纹片式箱体结构，变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强，节能效果明显，并降低了变压器的外型尺寸。S11型变压器采用高导磁取向硅钢片生产，片厚为0.27-0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0.30-0.35mm，单位铁损为1.20-1.55w/kg。
S11-315KVA/10KV三相油浸式电力变压器结构及特点：
u 油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
u 线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
新型油浸式节能配电变压器的设计
随着现代化进程的加速，人们对电能的需求量越来越大，电力设备在经济发展中起着重要的作用。配电变压器是电力系统中的重要设备之一，在电力系统中起着电压变换和电能转移的作用。传统的配电变压器功率损耗大，效率低下，不仅浪费了大量的电能，也增加了电网的压力。为了实现能源的节约和环境的保护，新型油浸式节能配电变压器应运而生。
本文通过对新型油浸式节能配电变压器的设计进行探讨，旨在提高配电变压器的使用效率，减少电能的浪费，从而达到节能降耗的目的。
新型油浸式节能配电变压器采用了新型材料与技术，比传统配电变压器具有更高的效率。其工作原理为：在正常情况下，变压器的两侧回路中各有一个电场，并且两个电场方向相反。两个电场的能量储存在变压器的磁芯中。当变压器的一侧故障时，故障侧的电场方向会改变，而电场方向不变的一侧则会自动承担变压器的工作负荷，从而实现故障侧的自动隔离。
1、结构设计
新型油浸式节能配电变压器采用密封结构，即将变压器铁芯与绕组包裹在铁罐中，并采用真空浸油方法加工。铁罐的外壳为防腐蚀材料，配有密封门，以防止油流出和含水进入。同时，该变压器还配备有防雷和过电压保护措施，可有效保护设备的安全稳定。
2、材料选择
新型油浸式节能配电变压器采用优质硅钢片作为铁芯材料，具有低损耗和低噪音的特点。另外，该变压器的绕组采用铜箔制作，因为铜箔比普通绕线具有更高的导电性和换热效率，可大大提高变压器的效率。
3、散热设计
为了增加变压器的散热效果，新型油浸式节能配电变压器在铁罐上安装了散热片，以增加变压器的散热面积。同时，变压器的油路设计也较为先进，采用了强制循环冷却的方案，使变压器的散热效果更加理想。
1、节能：新型油浸式节能配电变压器具有更高的效率，可减少电能的损耗，大大降低能源消耗。
2、安全：采用优质材料和先进技术加工而成，具有防雷和过电压保护措施，可保证设备的安全使用。
变压器设计方案
变压器设计方案
变压器是一种电气设备，用于改变交流电的电压。在设计变压器时，需要考虑多个因素，例如输出电压、输入电压、功率损耗等等。下面是一个基本的变压器设计方案。
1. 确定输出电压和输入电压：首先要确定变压器的输出电压和输入电压。根据需要，计算所需的变压比。例如，如果需要从220V的电源转换成110V的输出电压，变压比为2:1。
2. 计算功率：根据所需的输出电流和输入电压计算功率。功率的计算公式为P=IV，其中P为功率，I为电流，V为电压。根据功率的计算结果，选择合适的导线和铁芯材料。高功率变压器需要使用更大的导线和更大的铁芯。
3. 选择合适的铁芯材料：铁芯材料对变压器的性能有很大的影响。铁芯的主要作用是增强磁场，使得变压器的效率更高。常用的铁芯材料有硅钢片和铁氧体。硅钢片具有良好的磁导率和低的铁损耗，而铁氧体则具有更高的饱和磁感应强度。
4. 计算匝数：变压器的匝数对变压器的变压比和效率有很大的影响。根据所需的变压比，计算主副线圈的匝数。匝数的计算公式为N2/N1=V2/V1，其中N为匝数，V为电压。根据匝数的计算结果，选择合适的导线。
5. 确定冷却方式：高功率变压器在工作时会产生较多的热量，因此需要选择合适的冷却方式，以确保变压器的正常工作。常见的冷却方式有自然冷却和强制冷却。
6. 进行实际制造：在完成设计后，可以开始制造变压器。根据设计方案，选择合适的导线、铁芯和冷却器进行制造。在制造过程中，需要注意保证匝数的准确性、绕线的均匀性和绝缘材料的使用。
7. 进行测试和调试：制造完成后，需要对变压器进行测试和调试，以确保其正常工作。可以使用电压表和电流表进行测试，检查输出电压和输入电流是否符合设计要求。
综上所述，一个变压器的设计方案需要考虑输出电压、输入电压、功率、铁芯材料、匝数、冷却方式等多个因素。正确认识和处理这些因素，能够设计出性能良好的变压器。同时，在实际制造和测试过程中，也要注意细节和质量控制，保证变压器的稳定性和安全性。
