B样条曲线

b样条曲线设计实例以下是一个b样条曲线设计实例：假设要设计一个光滑的曲线，连接三个控制点 A、B 和 C。

其中，控制点 A 的坐标为 (0, 0)，控制点 B 的坐标为 (2, 3)，控制点 C 的坐标为 (4, 1)。

首先，我们需要确定曲线的顺序。

对于这个例子，我们选择二次b样条曲线，即顺序为2。

接着，我们需要确定节点向量。

节点向量的长度等于控制点的数量加上顺序的数量。

在这个例子中，控制点的数量为3，顺序为2，所以节点向量的长度为5。

节点向量可以选择均匀分布，也可以根据需要进行调整。

在这个例子中，我们选择均匀分布的节点向量，即 (0, 0, 1, 2, 3)。

然后，我们可以使用节点向量和控制点的坐标来计算b样条曲线上的点的坐标。

对于每个参数值 t，其中 t 的取值范围为 0 到 4（即节点向量的最后一个元素），计算b样条曲线上的点的坐标。

例如，当 t = 1 时，使用节点向量和控制点的坐标进行计算。

首先，确定控制点的权重，计算公式为：w0 = (t - t0) / (t2 - t0)w1 = (t - t0) / (t3 - t1)w2 = (t - t1) / (t4 - t2)其中，t0 = 0，t1 = t2 = 1，t3 = t4 = 2。

计算得到 w0 = 0，w1 = 0，w2 = 1。

然后，根据权重和控制点的坐标计算曲线上的点的坐标，计算公式为：P(t) = w0 * A + w1 * B + w2 * C代入控制点的坐标 A = (0, 0)， B = (2, 3)， C = (4, 1)，得到：P(t) = 0 * (0, 0) + 0 * (2, 3) + 1 * (4, 1) = (4, 1)所以，当 t = 1 时，曲线上的点的坐标为 (4, 1)。

通过类似的计算，可以得到其他参数值对应的曲线上的点的坐标。

最后，连接这些点，就得到了b样条曲线。

Bezier曲线、B样条曲线和NURBS曲线0.概述1. 贝塞尔曲线（Bezier Curve）：贝塞尔曲线由一组控制点和控制点上的权重组成。

贝塞尔曲线的阶数由控制点的数量决定，阶数为n的贝塞尔曲线需要n+1个控制点。

贝塞尔曲线具有局部控制的特性，即曲线上的一段由相邻的几个控制点决定，不受其他控制点的影响。

贝塞尔曲线的计算相对简单，但在变形过程中可能会出现形状扭曲的问题。

2. B样条（B-Spline）： B样条曲线是一种基于分段多项式的曲线表示方法。

与贝塞尔曲线不同，B样条曲线的每个控制点都有一个关联的基函数。

这些基函数决定了曲线上每一点的形状。

B样条曲线的阶数可以是任意的，较高阶的B样条曲线能够更灵活地描述复杂的曲线形状。

B样条曲线具有良好的局部控制性和平滑性，可以很好地避免贝塞尔曲线的形状扭曲问题。

3. NURBS曲线（Non-Uniform Rational B-Spline Curve）：NURBS曲线是对B样条曲线的扩展，它引入了有理权重的概念。

NURBS曲线的每个控制点都有一个关联的权重，这些权重可以调节曲线上各个点的影响程度。

NURBS曲线能够表示更复杂的曲线形状，如圆弧和椭圆等。

总的来说Bezier曲线中的每个控制点都会影响整个曲线的形状，而B样条中的控制点只会影响整个曲线的一部分，显然B样条提供了更多的灵活性；Bezier和B样条都是多项式参数曲线，不能表示一些基本的曲线，比如圆，所以引入了NURBS，即非均匀有理B样条来解决这个问题；贝塞尔曲线适用于简单的曲线形状设计，B样条曲线具有更好的局部控制和平滑性，适用于复杂曲线的建模而NURBS曲线在B样条的基础上引入了有理权重，可以更准确地描述各种曲线形状Bezier曲线是B样条的一个特例，而B样条又是NURBS的一个特例1.Bezier曲线1.1 贝塞尔曲线的历史:贝塞尔曲线于 1962 年，由法国工程师皮埃尔·贝济埃（PierreBézier）所广泛发表，他运用贝塞尔曲线来为汽车的主体进行设计,贝塞尔曲线最初由保尔·德·卡斯特里奥于1959年运用德卡斯特里奥算法开发，以稳定数值的方法求出贝塞尔曲线。

三次b样条插值曲线的节点矢量B样条曲线是一种用于插值和逼近的数学工具，其优点在于能够产生光滑的曲线，并且对原始数据的变化具有较好的适应性。

节点矢量是B样条插值曲线中的一个重要概念，本文将介绍三次B样条插值曲线的节点矢量，并对其原理和应用进行详细讲解。

首先，我们先来了解一下什么是B样条曲线。

B样条曲线是一种参数曲线，它是由一些称为控制点的点来定义的。

通过调整控制点的位置和权重，我们可以改变曲线的形状和特性。

其中，节点矢量是B样条曲线中的一个关键概念，它确定了控制多项式的分段区间。

在三次B样条插值曲线中，我们通常将曲线分成一些小的片段，每个片段由四个控制点来定义。

节点矢量可以看作是一个有序的数列，其中的元素决定了每个片段的长度。

具体而言，节点矢量中的每个元素代表一个节点值，节点值决定了一个控制多项式的作用范围。

节点值的个数通常比控制点的个数多一个，这是为了保证曲线的连续性和光滑性。

节点矢量的构造方法有多种，其中一种常用的方法是等间距节点矢量。

在等间距节点矢量中，节点值之间的间隔是均匀的，即每个节点值的差值相等。

例如，如果有n个控制点，则等间距节点矢量可以表示为：[t0, t1, t2, ..., tn] = [0, 1, 2, ..., n]另一种常用的节点矢量是端点重复节点矢量。

在端点重复节点矢量中，首尾的节点值重复出现，而中间的节点值则是等间距分布的。

这种节点矢量的好处是可以保证曲线在端点处的光滑性。

例如，如果有n个控制点，则端点重复节点矢量可以表示为：[t0, t1, t2, ..., tn] = [0, 0, 1, 2, ..., n-1, n, n]除了等间距节点矢量和端点重复节点矢量之外，还有一些其他的节点矢量构造方法，如强度矢量和均匀紧急矢量等。

这些方法基本上都是为了满足不同的曲线需求和控制点配置。

在实际应用中，节点矢量的选择对于曲线的形状和特性有着重要的影响。

较小的节点间隔可以产生更精细的曲线，但是也会增加计算量；较大的节点间隔可以提高计算效率，但是会导致曲线的精度下降。

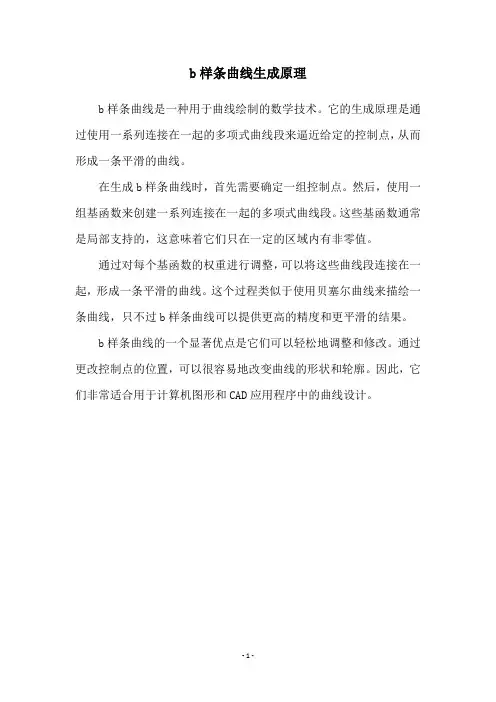

b样条曲线生成原理
b样条曲线是一种用于曲线绘制的数学技术。

它的生成原理是通过使用一系列连接在一起的多项式曲线段来逼近给定的控制点，从而形成一条平滑的曲线。

在生成b样条曲线时，首先需要确定一组控制点。

然后，使用一组基函数来创建一系列连接在一起的多项式曲线段。

这些基函数通常是局部支持的，这意味着它们只在一定的区域内有非零值。

通过对每个基函数的权重进行调整，可以将这些曲线段连接在一起，形成一条平滑的曲线。

这个过程类似于使用贝塞尔曲线来描绘一条曲线，只不过b样条曲线可以提供更高的精度和更平滑的结果。

b样条曲线的一个显著优点是它们可以轻松地调整和修改。

通过更改控制点的位置，可以很容易地改变曲线的形状和轮廓。

因此，它们非常适合用于计算机图形和CAD应用程序中的曲线设计。

- 1 -。
