2019届人教版 串并联电路 电表的改装 单元测试

  • 格式：doc
  • 大小：351.00 KB
  • 文档页数：9

2019年高考提分秘籍——高三物理一轮基础测试 串并联电路 电表的改装 1.1.在如图所示的电路中，R1=R2=R3，在a、c间和b、c间均接有用电器，且用电器均正常工作，设

R1、R2、R

3

上消耗的功率分别为P1、P2、P3，则（ ）

学_ _ ...学_ _ ...学_ _ ... A. P1＞P2＞P3 B. P1＞P3＞P2 C. P1＞P2=P3 D. 因用电器的阻值未知，无法比较三个功率的大小

【答案】A 【解析】 【分析】 先由串联电路和并联电路的特点分析流过R1、R2、R3的电流关系；然后由电功率公式P=I²R判断消耗的功率的关系即可解题。 【详解】设两个用电器为L1和L2，无论两个用电器的电阻多大，流过R2的电流为流过R3和L2的电流之和，流过R1的电流为流过R2和L1的电流之和，因此得知：I1＞I2＞I3，由题意知R1=R2=R3，根据P=I²R可得，P1＞P2＞P3，故A正确，BCD错误。

【点睛】本题考查电功率，需要结合串联电路和并联电路的特点进行分析。 2.2.如图所示的电路中，L1、L2为“220V、100W”的灯泡，L3、L4为“220V，40W”的灯泡，其实际功率的大小

顺序是（ ） A. P4＞P1＞P3＞P2 B. P4＞P1＞P2＞P3

C. P1＞P4＞P2＞P3 D. P1＞P4＞P3＞P2

【答案】B 【解析】 试题分析：因为四盏灯的电阻关系为，根据P=I2r,则P4＞P1＞(P2+P3)；由于L2L3并联，所以根据可知，P2＞P3，所以四盏电灯的实际功率关系为：P4＞P1＞P2＞P3，选项B正确。 考点：电功及电功率的概念；串并联电路的特点。 3.3.如图所示，把两盏相同的电灯分别接成甲、乙两种电路，甲电路所加的电压为8V，乙电路所加的电

压为14 V。调节变阻器R1和R2使两灯都正常发光，此时变阻器消耗的电功率分别为P甲和P乙，下列关系中正确的是 （ ）

A. P甲＞P乙

B. P甲＜P乙

C. P甲＝P乙

D. 无法确定

【答案】A 【解析】 试题分析：设灯泡的额定电流为，额定电压为，则，，则得，故A正确。 考点：电功、电功率 【名师点睛】此题是一道欧姆定律和电功率的综合分析题，必须熟练掌握串并联电路的特点才能分析。 4.4.两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直

径为2d，那么通电后在相同的时间内产生的热量之比为 （ ） A. QA：QB=1：2 B. QA：QB=2：1 C. QA：QB=1：1 D. QA：QB=4：1 【答案】B 【解析】 【详解】长度之比为1：2，直径比为1：2，则横截面积比为1：4，根据电阻定律，可知，电阻之比为2：1，根据Q=I2Rt，因为电流相等，则热量之比为2：1，故B正确，ACD错误。 5.5.如图所示，D为一插头，可接入电压恒定的照明电路中，a、b、c为三只相同且功率较大的电炉，a靠

近电源，b、c离电源较远，而离用户电灯L很近，输电线有电阻．关于电炉接入电路后对电灯的影响，下列说法中正确的是( )

A. 使用电炉a时对电灯的影响最大 B. 使用电炉b时对电灯的影响比使用电炉a时小 C. 使用电炉c时对电灯几乎没有影响 D. 使用电炉b或c时对电灯影响几乎一样 【答案】D 【解析】 【分析】 电炉接入电路后对电灯的影响主要是影响电灯的亮度，电灯的亮度由电灯的实际功率决定，当电灯两端的电压减少时，电灯的实际功率减少．电炉a靠近电源，流过a的电流，没有流过后面的输电线，不会引起输电线上电压降，接通与不接通对电路没有影响．bc靠近电灯，使用bc时，流过输电线的电流增大，输电线上的电压降增大，电灯两端的电压减少，功率减少． 【详解】由于电炉a靠近电源，流过a的电流，没有流过后面的输电线，不会引起输电线上电压降，接通与不接通对电路没有影响，选项A错误；使用电炉b时，流过输电线的电流增大，输电线上的电压降增大，电灯两端的电压减少，功率减少，所以使用电炉b时对电灯的影响比使用电炉a时大，选项B错误；c离电源较远但靠近电灯，使用c时，流过输电线的电流增大，输电线上的电压降增大，电灯两端的电压减少，功率减少，选项C错误；b、c离电源都较远，根据上面分析，对电灯影响几乎一样，故D正确．故选D. 【点睛】本题生活中现象，考查应用物理知识分析实际问题的能力，相当于电路中动态变化分析问题；电炉对电灯的影响主要是分析导线上的电压损失． 6.6.一盏电灯直接接在恒压电源上，其功率为100W。若将这盏灯先接上一段很长的导线后再接在同一电源

上，在导线上损失的电功率是9W，那么此时电灯实际消耗的电功率将 ( ) A. 等于91W B. 小于91W C. 大于91W D. 条件不足，无法确定

【答案】B 【解析】 试题分析：如果导线电阻忽略时，灯接在恒定电压的电源上功率是100W；因为导线和灯泡串联，当导线上

电阻较大时，即电路中的电阻变大，由可知电路消耗的总功率变小，即小于100W，而导线上消耗的功率为9W，所以灯泡的实际功率只能小于91W．B正确 考点：考查电功率的计算 点评：本题难度中等，特别注意实际功率与额定功率的区别，有很多学生没有注意到电路中的总功率已经发生变化从而出了错误 7.7.把两个标有“6V、3W”和“6V、4W”的小灯泡串联，则串联电路允许达到的最大功率是_____W；把这两

个小灯泡并联，则并联电路允许达到的最大功率是_____W。

【答案】 (1). (2). 7W 【解析】 【分析】 由灯泡铭牌可知灯泡的额定电压与额定功率，由电功率公式的变形公式可以求出灯泡正常发光时的电流，由欧姆定律可以求出灯泡电阻；两灯泡串联时，电路最大电流等于额定电流较小的灯泡的额定电流、两灯泡并联时两端的最大电压等于额定电压较小灯泡的额定电压，然后由串并联电路特点与电功率公式解题。

【详解】根据P=UI，则灯泡正常工作时的电流：，，根据，可得：，。两灯泡串联时，电路最大电流I=I1=0.5A，此时电路最大功率P串最

大=I2（R1+R2）=（0.5A）2×（12Ω+9Ω）=；两灯泡并联时，两端的最大电压等于其额定电压6V，两灯

泡的功率等于其额定功率，两灯泡并联时电路最大功率P并最大=P1+P2=3W+4W=7W。 【点睛】本题考查了两灯泡串联与并联时电路的最大功率问题，由灯泡铭牌找出灯泡的额定电压与额定功率、应用串并联电路特点、电功率公式及其变形公式即可正确解题。 8.8.如图所示的电路中，

R

1=10Ω，R2=4Ω，R3=6Ω，R4=3Ω，U=2.4V。在ab间接一只理想电压表，它的读数

是___________；如在ab间接一只理想电流表，它的读数是______________。

【答案】 (1). 1.8V (2). 【解析】 【详解】R2、R3串联后电阻为R串=R2+R3=4Ω+6Ω=10Ω，R串与R1并联后电阻为，再与R4

串联后总电阻为R总=R并+R4=5Ω+3Ω=8Ω，此时电路电流，R4两端的电压U4=I总

R4=0.3A×3Ω=0.9V，所以R2、R3串联后两端的电压为U串=U-U4=2.4V-0.9V=1.5V，R2、R3串联后电流

，R3两端的电压为U3=I串R3=0.15A×6Ω=0.9V，电阻R3、R4两端的电压之和也就

是电压表的示数U分=U3+U4=0.9V+0.9V=1.8V。通过电阻R2的电流：，R3、R4并联后电阻为， 再与R1串联后总电阻为R串=R1+R并=10Ω+2Ω=12Ω，此时这段电路的电流

为，所以通过通过R1的电流为0.2A，R3两端的电压为U3=I1R并=0.2A×2Ω=0.4V，通过

R3的电流为，所以电流表的示数为I=I2+I3=0.6A+0.07A=。 9.9.一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1 Ω，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为 Ω。若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为 Ω的电阻。（结果保留3位有效数字。） 【答案】 【解析】 灵敏电流计改装成大量程的电流表需要并联一个电阻起到分流作用，R并=" /(" Im-Ig)= 52.63Ω 改装成大量程的电压表需要并联一个大电阻起到分压作用，R串=（Um- IgRg）/Ig=9950Ω 10.10.如图所示的（甲）、（乙）中的小灯泡都相同，（甲）图中电压恒定为6 V，（乙）图中电压恒定为12 V，

调节可变电阻R1、R2使四只小灯泡都恰好正常发光（功率相同），这时可变电阻接入电路中的电阻值之比R1∶R2=_______它们消耗的电功率之比P1∶P2=_______.

【答案】 (1). 1∶4 (2). 1∶1 【解析】 【分析】 灯泡正常发光时的电流为额定电流；并联电路中干路电流是各支路电流的和；串联电路中，各处电流都相等；先表示出并联和串联电路的实际电流与灯泡的额定电流的关系，再利用P=UI表示出甲乙两图的功率之比后进行化简即可。 【详解】两灯泡规格相同且正常发光，甲图灯泡串联，电流为：I1=I额；乙图灯泡并联，电流为：I2=2I额；由题意甲图灯泡串联后的电压是乙图灯泡电压的2倍，又知乙图电源电压也是甲图电源电压的1/2倍，所以

电阻R1和电阻R2的电压之比：U1：U2=2：1，又知电路电流之比为：I1：I2=1：2；可得：，所

以。 【点睛】本题主要考查了姆定律和电功率的综合分析题，要求熟练掌握串并联电路的特点。 11.11.如图所示，分压电路的输入端电压为U=6 V，电灯L上标有“4V、4W”，滑动变阻器的总电阻

Rab=13.5

Ω，求当电灯正常发光时，滑动变阻器消耗的总功率.

合集下载

11.4串联电路和并联电路(第2课时：电表的改装 )(教学设计)高二物理(人教版2019必修第三册)

11.4串联电路和并联电路(第2课时：电表的改装 )(教学设计)高二物理(人教版2019必修第三册)

第4节电表的改装与读数教学设计【展示】灵敏电流计的图片。

【提问】灵敏电流计的表头有什么特【展示】灵敏电流计表头的结构图。

【提问】灵敏电流计表头的核心部件有什么？【提问】灵敏电流计表头的工作原理是什么？【讲述】指针的偏角θ与通过电流表的电流I成正比。

【提问】灵敏电流计表头的作用是什么？【讲述】电路图符号：【讲述】三个主要参数：●表头内阻R g：电流计内阻R g●满偏电流I g：指针偏转到最大值时的电流I g满偏电压U g：电流表通过满偏电流时加在它两端的电压U g【提问】这三个参数之间有何关系？【提问】一般灵敏电流表（表头）能够测量的电流是微安级或毫安级，表头内阻在几十到几百欧姆之间，满偏电压也为微伏或毫伏级。

用表头直接测量较大电压或电流，会把表头烧坏，因此必须进行改装。

怎样改装？【提问】怎样改装成大量程电压表？串联的电阻叫分压电阻。

【提问】怎样改装成大量程电流表？并的电阻叫分流电阻。

【提问】当被测电压是3V时，表头两端最多加多大电压？【提问】其余电压去了哪里？【提问】串联的电阻上需要分担多少电压？需要多大的电阻分压？【提问】改装后的电压表内阻R v是多大？【提问】改装后的表盘需要做怎样的改变？【提问】若要将电流表G改装成一个量程为U g的n倍的电压表V，需要串联多大阻值的电阻？【提问】有一个电流表G，内阻R g＝30Ω，满偏电流I g＝1mA。

要把它改装为量程为0～0.6A的电流表，要并联多大的电阻？【提问】当被测电流是0.6A时，流过表头的电流最大为多大？【提问】并联的电阻上需要分担多少电流？【提问】需要多大的分流电阻？【提问】改装后的安培表内阻R A是多大？【提问】改装后的表盘需要做怎样的改变？思考。

思考并回答：1mA思考并回答：I R＝I－I g＝(0.6－0.001)A＝0.599A思考并回答：I R＝I－I g＝(0.6－0.001)A＝0.599A思考并回答：R A=R g∙RR g+R≈0.050Ω思考并改错：∵I=(1+R gR)I g∝I g∴在电流计原刻度的【提问】若将电流表G 改装成一个量程为I g 的n 倍的电流表A ，需要并联多大阻值的电阻？【提问】完成以下改装电表的对比表格。

人教版(2019)高二物理必修第三册同步练习串联电路和并联电路(含答案)

人教版(2019)高二物理必修第三册同步练习串联电路和并联电路(含答案)

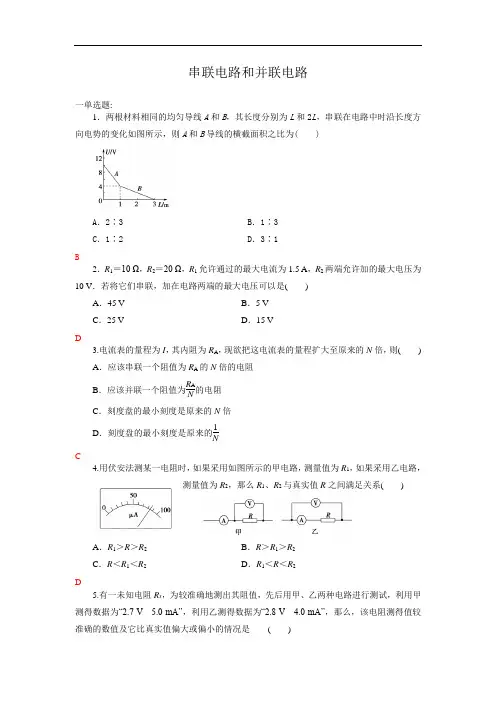

串联电路和并联电路一单选题:1．两根材料相同的均匀导线A 和B ，其长度分别为L 和2L ，串联在电路中时沿长度方向电势的变化如图所示，则A 和B 导线的横截面积之比为( )A ．2∶3B ．1∶3C ．1∶2D ．3∶1B2．R 1＝10 Ω，R 2＝20 Ω，R 1允许通过的最大电流为1.5 A ，R 2两端允许加的最大电压为10 V ．若将它们串联，加在电路两端的最大电压可以是( )A ．45 VB ．5 VC ．25 VD ．15 V D3.电流表的量程为I ，其内阻为R A ，现欲把这电流表的量程扩大至原来的N 倍，则( )A ．应该串联一个阻值为R A 的N 倍的电阻B ．应该并联一个阻值为R A N的电阻 C ．刻度盘的最小刻度是原来的N 倍D ．刻度盘的最小刻度是原来的1NC4.用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R 1，如果采用乙电路，测量值为R 2，那么R 1、R 2与真实值R 之间满足关系( )A ．R 1＞R ＞R 2B ．R ＞R 1＞R 2C ．R ＜R 1＜R 2D ．R 1＜R ＜R 2D5.有一未知电阻R x ，为较准确地测出其阻值，先后用甲、乙两种电路进行测试，利用甲测得数据为“2.7 V 5.0 mA”，利用乙测得数据为“2.8 V 4.0 mA”，那么，该电阻测得值较准确的数值及它比真实值偏大或偏小的情况是 ( )A．540 Ω，偏大B．540 Ω，偏小C．700 Ω，偏小D．700 Ω，偏大D6.两个电压表V1和V2是由完全相同的两个电流表改装而成的，V1量程是5 V，V2量程是15 V．现把V1和V2串联起来测量15 V～20 V电压．下列说法中正确的是() A．V1和V2的示数相同B．V1和V2指针偏转的角度相同C．V1和V2示数不同，指针偏转的角度也不同D．V1和V2的示数与V1和V2的内阻成反比B7.在如图所示电路中，AB两端电压稳定，当K断开时，则各表读数将()A．A1变小，A2变小，V变小B．A1变大，A2变小，V变小C．A1变小，A2变大，V变大D．A1变大，A2变大，V变小C8.如图所示是一个电路的一部分，其中R1＝5 Ω，R2＝1 Ω，R3＝3 Ω，I1＝0.2 A，I2＝0.1 A，那么电流表测得电流为()A．0.2 A，方向向右B．0.15 A，方向向左C．0.2 A，方向向左D．0.3 A，方向向右C9.如图所示，双量程电压表由表头G和两个电阻串联而成．已知该表头的内阻R g＝500 Ω，满偏电流I g＝1 mA.下列说法正确的是()A．表头G的满偏电压为500 VB．使用a、b两个端点时，其量程比使用a、c两个端点时大C．使用a、b两个端点时，若量程为0～10 V，则R1为9.5 kΩD．使用a、c两个端点时，若量程为0～100 V，则(R1＋R2)为95 kΩC二多选题：10.电阻R1、R2、R3串联在电路中．已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则()A．电路中的电流为0.6 AB．电阻R2的阻值为20 ΩC．三只电阻两端的总电压为21 VD．电阻R3两端的电压为4 VABC11.如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是()A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．乙表是电压表，R增大时量程增大BD12.如图所示的两种电路中，电源电压U相同，各电阻阻值相同，各电流表的内阻相等且不可忽略不计，电流表A1、A2、A3和A4读数分别为I1、I2、I3和I4，下列关系式中正确的是()A．I1＝I3B．I1<I4C ．I 2＝2I 1D ．I 2<I 3＋I 4BD 13.如图所示，将一个改装的电流表接入电路和标准表进行校准，发现待测表的读数比标准表的读数偏大一些，如果通过表头○G 的电流I g 是准确的，出现的误差可能是下述哪种原因引起的( )A ．R g 的测量值比真实值偏大B ．R g 的测量值比真实值偏小C ．所并联的R 并比公式R 并′＝I g R g I －I g计算出的R 并′偏小 D ．所并联的R 并比公式R 并′＝I g R g I －I g 计算出的R 并′偏大 AD三非选择题：14.如图所示的电路中，小量程电流表的内阻R g ＝100 Ω，满偏电流I g ＝1 mA ，R 1＝900 Ω，R 2＝100999Ω.(1)当S 1和S 2均断开时，改装成的是什么表？量程多大？(2)当S 1和S 2均闭合时，改装成的是什么表？量程多大？解析：(1)当S 1、S 2均断开时，R g 与R 1串联，改装为电压表，其量程为U ＝I g (R g ＋R 1)＝1 V .(2)当S 1、S 2均闭合时，R g 与R 2并联，改装为电流表，其量程为I ＝I g ＋I g R g R 2＝1 A. 答案：(1)电压表 1 V (2)电流表 1 A15.如图所示，有一个表头G ，满偏电流为I g ＝1 mA ，内阻R g ＝100 Ω，用它改装为有5 V 和50 V 两种量程的电压表，求R 1、R 2的阻值各为多大？解析： 当公共端与5 V 端接入被测电路时，量程为U 1＝5 V ，当公共端与50 V 端接入被测电路时，量程为U 2＝50 V 。

11.4串联电路和并联电路—【新教材】人教版(2019)人教版高中物理必修第三册练习

11.4串联电路和并联电路—【新教材】人教版(2019)人教版高中物理必修第三册练习

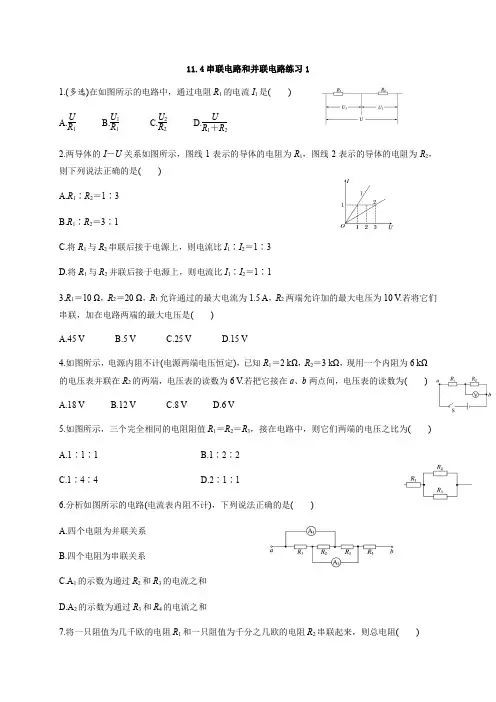

11.4串联电路和并联电路练习11.(多选)在如图所示的电路中，通过电阻R 1的电流I 1是( ) A.U R 1 B.U 1R 1 C.U 2R 2 D.U R 1＋R 22.两导体的I －U 关系如图所示，图线1表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是( )A.R 1∶R 2＝1∶3B.R 1∶R 2＝3∶1C.将R 1与R 2串联后接于电源上，则电流比I 1∶I 2＝1∶3D.将R 1与R 2并联后接于电源上，则电流比I 1∶I 2＝1∶13.R 1＝10 Ω，R 2＝20 Ω，R 1允许通过的最大电流为1.5 A ，R 2两端允许加的最大电压为10 V.若将它们串联，加在电路两端的最大电压是( )A.45 VB.5 VC.25 VD.15 V4.如图所示，电源内阻不计(电源两端电压恒定)，已知R 1＝2 kΩ，R 2＝3 kΩ，现用一个内阻为6 kΩ的电压表并联在R 2的两端，电压表的读数为6 V .若把它接在a 、b 两点间，电压表的读数为( )A.18 VB.12 VC.8 VD.6 V5.如图所示，三个完全相同的电阻阻值R 1＝R 2＝R 3，接在电路中，则它们两端的电压之比为( )A.1∶1∶1B.1∶2∶2C.1∶4∶4D.2∶1∶16.分析如图所示的电路(电流表内阻不计)，下列说法正确的是( )A.四个电阻为并联关系B.四个电阻为串联关系C.A 1的示数为通过R 2和R 3的电流之和D.A 2的示数为通过R 3和R 4的电流之和7.将一只阻值为几千欧的电阻R 1和一只阻值为千分之几欧的电阻R 2串联起来，则总电阻( )A.很接近R1且略大于R1B.很接近R1且略小于R1C.很接近R2且略大于R2D.很接近R2且略小于R28.一只电流表的满偏电流I g＝2 mA，内阻R g＝500 Ω，把它改装成量程为0～3 V的电压表，下列说法中正确的是()A.需串联一个1 500 Ω的电阻B.需串联一个1 000 Ω的电阻C.需并联一个1 000 Ω的电阻D.改装后，电压表的内阻为1 000 Ω9.一电流表G的满偏电流I g＝2 mA，内阻为100 Ω.要把它改装成一个量程为0.4 A的电流表，则应在电流表G上()A.并联一个0.5 Ω的电阻B.并联一个100 Ω的电阻C.串联一个0.5 Ω的电阻D.串联一个100 Ω的电阻10.(多选)用伏安法测未知电阻R x时，若不知R x的大约数值，为了选择正确的电流表接法以减小误差，可将仪器按图所示接好，只空出电压表的一个接头K，然后将K分别与a、b接触一下，观察电压表和电流表示数变化情况，则()A.若电流表示数有显著变化，K应接aB.若电流表示数有显著变化，K应接bC.若电压表示数有显著变化，K应接aD.若电压表示数有显著变化，K应接b11.如图所示，用电流表和电压表测量电阻R x的阻值，c端与b端相连时，电流表示数为4.60 mA，电压表示数为2.50 V，c端与a端相连时，电流表示数为5.20 mA，电压表示数为2.30 V，比较这两次结果正确的是()A.电阻的真实值更接近543 Ω，且大于543 ΩB.电阻的真实值更接近543 Ω，且小于543 ΩC.电阻的真实值更接近442 Ω，且大于442 ΩD.电阻的真实值更接近442 Ω，且小于442 Ω12.如图所示用电压表和电流表测电阻，R x 为待测电阻，如果电压表的读数是3.50 V ，电流表的读数是10.0 mA ，电压表的内阻是1.50 kΩ，电流表的内阻是10 Ω，那么R x 的精确值为( )A.457 ΩB.350 ΩC.360 ΩD.1 200 Ω13.如图所示的电路中，R 1＝10 Ω，R 2＝20 Ω，滑动变阻器R 3的最大阻值为30 Ω，则A 、B 两端的总电阻的最大值为________ Ω，最小值为________ Ω.14.某同学用如图甲所示电路测量电阻R x ，R x 的测量值比真实值________(选填“偏大”或“偏小”)；若被测电阻R x 的阻值约为 1 Ω，应采用图________(选填“甲”或“乙”)所示电路，误差会比较小.15.在如图所示的电路中，小量程电流表G 的内阻R g ＝100 Ω，满偏电流I g ＝1mA ，R 1＝900 Ω，R 2＝100999 Ω.(1)当S 1和S 2均断开时，改装成的表是什么表？量程为多大？ (2)当S 1和S 2均闭合时，改装成的表是什么表？量程为多大？11.4串联电路和并联电路练习21.两只电压表和是由完全相同的两个电流计改装成的，表的量程是5 V ，表的量程是15 V ，把它们串联起来接入电路中，则( )A.它们的示数相等，指针偏转角度也相等B.它们的示数之比为1∶3，指针偏转角度相等C.它们的示数相等，指针偏转角度之比为1∶3D.它们的示数之比、指针偏转角度之比均为1∶32.一电压表内阻为3 kΩ，量程为0～3 V ，要把它改装成一个量程为0～15 V 的电压表，需要给它( )A.并联一个12 kΩ的电阻B.并联一个15 kΩ的电阻C.串联一个12 kΩ的电阻D.串联一个15 kΩ的电阻3.有一电流表内阻为10 Ω，满偏电流为500 mA ，要把它改装成量程是3 A 的电流表.正确的方法是( )A.应串联一个2 Ω的电阻B.应并联一个2 Ω的电阻C.应串联一个60 Ω的电阻D.应并联一个60 Ω的电阻4.(多选)如图1甲、乙所示的电路图为电表改装的示意图，G 为表头、R 为可调电阻，则下列说法正确的是( )A.图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大B.图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小C.图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大D.图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小5.把表头G 改装成大量程电流表时，下列说法正确的是( )A.改装原理为并联电阻能增大通过G 的电流B.改装成电流表后，表头G 本身允许加的电压增大了C.改装后，表头G 自身的电阻减小了D.改装后使用时，表头G 本身的参量都不改变，整个并联电路允许通过的电流增大了6.一电压表由电流表G 和电阻R 串联而成.若在使用过程中发现此电压表的读数总比准确值稍小一些，采用下列哪种措施可以改进( )A.在R 上串联一个比R 大得多的电阻B.在R 上串联一个比R 小得多的电阻C.在R 上并联一个比R 小得多的电阻D.在R 上并联一个比R 大得多的电阻7.如图所示电路中，电阻R 1、R 2、R 3的阻值相等，电池的电阻不计(电池两端电压恒定).那么开关S 接通后流过R 2的电流是S 接通前的( ) A.12 B.23 C.13D.148.(多选)在图中，甲、乙两图分别为测灯泡电阻R 的电路图，下列说法正确的是( )A.甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B.甲中R 测>R 真，乙中R 测<R 真C.甲中误差由电压表分流引起，为了减小误差，应使R ≪R V ，故此法测较小电阻好D.乙中误差由电流表分压引起，为了减小误差，应使R ≫R A ，故此法测较大电阻好9.某同学在进行电阻测量时，需要将一满偏电流为50 μA 、阻值为800 Ω的小量程电流表G 改装成量程为3 V 的电压表，则需要选择一个阻值为________Ω的电阻与这一电流表________(选填“串”或“并”)联.10.如图是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～3 V ，当使用a 、c 两个端点时，量程为0～15 V .已知电流表的内阻R g 为100 Ω，满偏电流为1 mA ，则电阻R 1的阻值是________ Ω，电阻R 2的阻值是________ Ω.11.用伏安法测某一电阻：电压表示数为U ，电流表示数为I ，电阻测量值R ＝U I .如果采用如图甲所示的电路，测量值为R 1，如果采用如图乙所示电路，测量值为R 2，电阻的真实值为R 真，它们之间的关系是：R 1____R 真，R 2______R 真(填“>”“＝”或“<”)，这种误差属于________误差.12.如图所示，滑动变阻器的总电阻R ＝1 000 Ω，A 、B 两端电压U ＝100 V ，调节滑片P 使其下部电阻R 1＝400 Ω.(1)空载时，C 、D 两端电压多大？(2)在C 、D 间接入一个R 0＝400 Ω的电阻，C 、D 两端的电压多大？13.如图所示，A 、B 两点间电压恒定为12 V ，定值电阻R 1＝2.4 kΩ、R 2＝4.8 kΩ.(1)若在a 、b 之间接一个C ＝100 μF 的电容器，闭合开关S ，电路稳定后，求电容器上所带的电荷量；(2)若在a 、b 之间接一个内阻R V ＝4.8 kΩ的电压表，求电压表的示数.11.4串联电路和并联电路练习1答案1.答案BCD2.答案 A3.答案 D4.答案 B5.答案 D6.答案 C7.答案 A8.答案 B9.答案 A 10.答案BC11.答案 B 12.答案 A13.答案221014.答案偏小甲15.答案(1)电压表 1 V(2)电流表 1 A11.4串联电路和并联电路练习2答案1.答案B2.答案C3.答案B4.答案BC5.答案D6.答案 D7.答案B8.答案ACD9.答案 5.92×104串10.答案 2 90012 00011.答案<>系统12.答案(1)40 V(2)25 V13.答案(1)8×10－4 C(2)6 V。
