轧东卡州北占业市传业学校第三节连接串联电路和并联电路精选练习考点一、串联和并联1. 〔2021•〕在以下列图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是〔〕【答案】D【解析】选项A三个灯泡串联，选项B混联L1、L2串联，再和L3并联；选项C也是混联L1、L3并联再和L2串联；选项D正确。

2.〔2021•〕如下列图，电路元件及导线连接均完好，闭合开关S1、S2，那么〔〕A．L1不能发光，L2能发光 B．L1能发光，L2不能发光 C．L1、L2都能发光 D．L1、L2都不能发光【答案】B【解析】闭合开关S1、S2，电路为L1的根本电路，L2被短路，故L1能发光，L2不能发光。

3.〔2021•〕如下列图的四个电路中，属于并联电路的是〔〕【答案】C【解析】A选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；B选项图中三盏灯泡是串联的，不符合题意；C选项三盏灯泡的两端分别连在一起，它们是并联在一起的，符合题意；D选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，不符合题意；应选C。

考点二、连接串联电路和并联电路4.〔2021•模拟〕在如下列图的电路中，假设想让灯泡和电动机同时工作，需要闭合开关；假设同时闭合S1和S2，可以工作的用电器是。

【答案】S1；电动机【解析】开关S2起到对灯泡短路的作用，因此要想让灯泡工作，只需要闭合开关S1不能闭合开关S2；开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电动机仍工作，故答案为：S1；电动机。

5.〔2021•二模〕如下列图电路，要使灯泡L1和L2组成并联电路，应该〔〕A．只闭合S3 B．只闭合S2C．同时闭合S1和S2 D．同时闭合S1和S3【答案】D【解析】A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、同时闭合S1和S3时电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意,应选D。

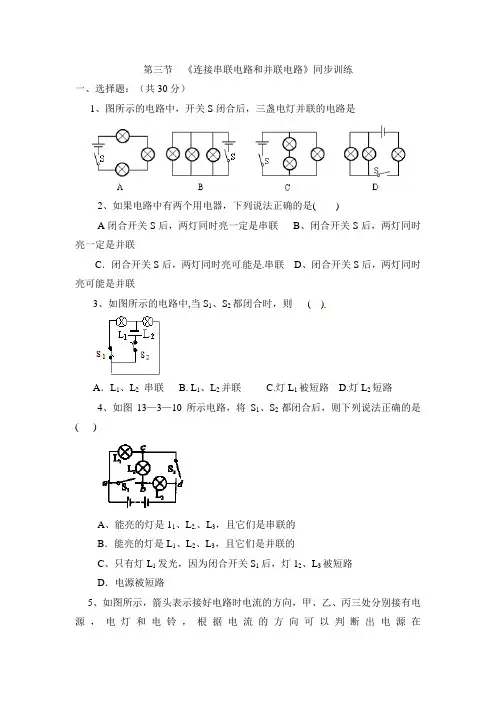

第三节《连接串联电路和并联电路》同步训练一、选择题：（共30分）1、图所示的电路中，开关S闭合后，三盏电灯并联的电路是2、如果电路中有两个用电器，下列说法正确的是( )A闭合开关S后，两灯同时亮一定是串联B、闭合开关S后，两灯同时亮一定是并联C．闭合开关S后，两灯同时亮可能是串联D、闭合开关S后，两灯同时亮可能是并联3、如图所示的电路中,当S1、S2都闭合时，则( )A．L1、L2串联 B. L1、L2并联 C.灯L1被短路 D.灯L2短路4、如图13—3—10所示电路，将S1、S2都闭合后，则下列说法正确的是( )A、能亮的灯是11、L2、L3，且它们是串联的B．能亮的灯是L1、L2、L3，且它们是并联的C、只有灯L1发光，因为闭合开关S1后，灯12、L3被短路D．电源被短路5、如图所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源，电灯和电铃，根据电流的方向可以判断出电源在（）A、甲处B、乙处C、丙处D、任何一处均可二、填空题：（共28分）1、如图所示各图中，属于串联电路的是图，断开开关，灯熄灭；属于并联的电路的是图，断开开关，灯熄灭．2、如图所示电路，如果同时闭合开关S1S3，且断开S2，则灯L1、L2为联；要使灯L1、L2组成串联电路，只要闭合开关。

3、如图所示各电路中，L l、L2两灯串联的电路是．L l、L2两灯并联的电路是·4、小明在实验室探究“串联电路中开关的位置是否影响它的控制作用”的实验时，连接了如图所示的电路，当它闭合开关后发现L1、L2都不亮，检查电路连接无误后判断是一个灯泡坏了，于是他想了一个办法，就是用一根导线检查电路的故障．方法是用导线分别连接a、b接线柱和bc接线柱，观察每次连接时电灯的发光情况，从而判断故障。

亲爱的同学，你认为小明的做法有道理吗?(1)用导线连接ab时，灯亮，说明灯开路(2)用导线连接ab时，灯不亮，说明灯开路，然后再用导线连接接线柱，灯亮，则可检验你的这一判断是正确的．三、作图题（共24分）1、给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2、若干条导线；请按要求设计一个报警器的电路．要求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况．请你根据上述要求在下边方框中画电路图．2、将图中的实物按要求连成电路．(1)L1、L2、L:3三盏灯并联；(2)S1控制L1、L2；(3)S2控制整个电路。

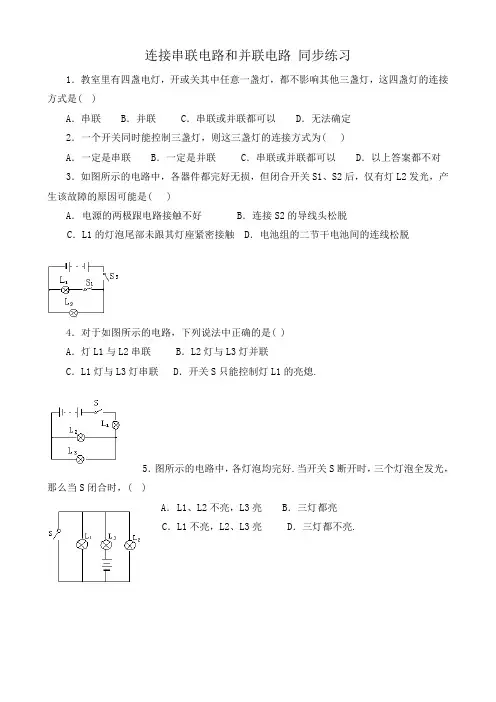

连接串联电路和并联电路同步练习
1．教室里有四盏电灯，开或关其中任意一盏灯，都不影响其他三盏灯，这四盏灯的连接方式是( )
A．串联 B．并联 C．串联或并联都可以 D．无法确定
2．一个开关同时能控制三盏灯，则这三盏灯的连接方式为( )
A．一定是串联 B．一定是并联 C．串联或并联都可以 D．以上答案都不对3．如图所示的电路中，各器件都完好无损，但闭合开关S1、S2后，仅有灯L2发光，产生该故障的原因可能是( )
A．电源的两极跟电路接触不好 B．连接S2的导线头松脱
C．L1的灯泡尾部未跟其灯座紧密接触 D．电池组的二节干电池间的连线松脱
4．对于如图所示的电路，下列说法中正确的是( )
A．灯L1与L2串联 B．L2灯与L3灯并联
C．L1灯与L3灯串联 D．开关S只能控制灯L1的亮熄.
5．图所示的电路中，各灯泡均完好.当开关S断开时，三个灯泡全发光，那么当S闭合时，( )
A．L1、L2不亮，L3亮 B．三灯都亮
C．L1不亮，L2、L3亮 D．三灯都不亮.。

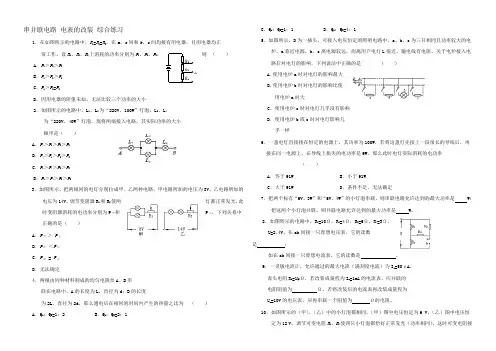

串并联电路电表的改装综合练习1．在如图所示的电路中，R1=R2=R3，在a、c间和b、c间均接有用电器，且用电器均正常工作，设R1、R2、R3上消耗的功率分别为P1、P2、P3，则（）A．P1＞P2＞P3B．P1＞P3＞P2C．P1＞P2=P3D．因用电器的阻值未知，无法比较三个功率的大小2．如图所示的电路中，L1、L2为“220V、100W”灯泡，L3、L4为“220V，40W”灯泡，现将两端接入电路，其实际功率的大小顺序是（）A．P4＞P1＞P3＞P2B．P4＞P1＞P2＞P3C．P1＞P4＞P2＞P3D．P1＞P4＞P3＞P23．如图所示，把两相同的电灯分别拉成甲、乙两种电路，甲电路所加的电压为8V，乙电路所加的电压为14V。

调节变阻器R1和R2使两灯都正常发光，此时变阻器消耗的电功率分别为P甲和P乙，下列关系中正确的是（）A．P甲＞P乙B．P甲＜P乙C．P甲 = P乙D．无法确定4．两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为（）A．QA ：QB=1：2 B．QA：QB=2：1C．QA：QB=1：1 D．QA：QB=4：15．如图所示，D为一插头，可接入电压恒定的照明电路中，a、b、c为三只相同且功率较大的电炉，a靠近电源，b、c离电源较远，而离用户电灯L很近，输电线有电阻。

关于电炉接入电路后对电灯的影响，下列说法中正确的是（）A．使用电炉a时对电灯的影响最大B．使用电炉b时对电灯的影响比使用电炉a时大C．使用电炉c时对电灯几乎没有影响D．使用电炉b或c时对电灯影响几乎一样6．一盏电灯直接接在恒定的电源上，其功率为100W，若将这盏灯先接上一段很长的导线后，再接在同一电源上，在导线上损失的电功率是9W，那么此时电灯实际消耗的电功率（）A．等于91W B．小于91WC．大于91W D．条件不足，无法确定7．把两个标有“6V、3W”和“6V、4W”的小灯泡串联，则串联电路允许达到的最大功率是 W；把这两个小灯泡并联，则并联电路允许达到的最大功率是 W 。

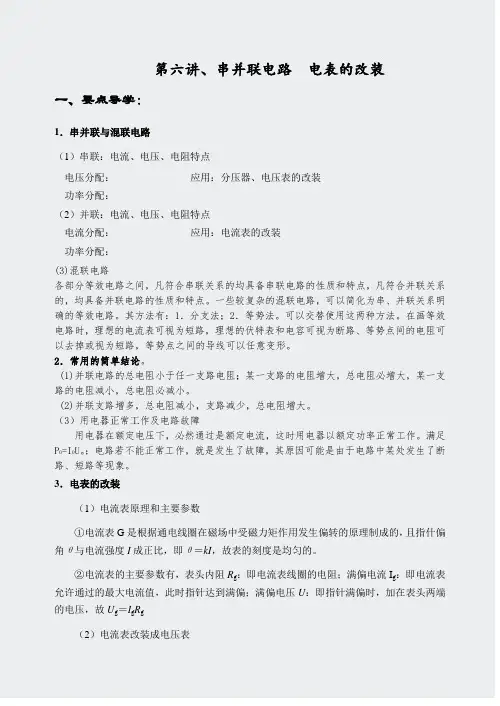

第六讲、串并联电路电表的改装一、要点导学：1．串并联与混联电路（1）串联：电流、电压、电阻特点电压分配：应用：分压器、电压表的改装功率分配：（2）并联：电流、电压、电阻特点电流分配：应用：电流表的改装功率分配：(3)混联电路各部分等效电路之间，凡符合串联关系的均具备串联电路的性质和特点，凡符合并联关系的，均具备并联电路的性质和特点。

一些较复杂的混联电路，可以简化为串、并联关系明确的等效电路。

其方法有：1．分支法；2．等势法。

可以交替使用这两种方法。

在画等效电路时，理想的电流表可视为短路，理想的伏特表和电容可视为断路、等势点间的电阻可以去掉或视为短路，等势点之间的导线可以任意变形。

2．常用的简单结论。

(1)并联电路的总电阻小于任一支路电阻；某一支路的电阻增大，总电阻必增大，某一支路的电阻减小，总电阻必减小。

(2)并联支路增多，总电阻减小，支路减少，总电阻增大。

（3）用电器正常工作及电路故障用电器在额定电压下，必然通过是额定电流，这时用电器以额定功率正常工作。

满足P0=I0U。

；电路若不能正常工作，就是发生了故障，其原因可能是由于电路中某处发生了断路、短路等现象。

3．电表的改装（1）电流表原理和主要参数①电流表G是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I成正比，即θ＝kI，故表的刻度是均匀的。

②电流表的主要参数有，表头内阻R g：即电流表线圈的电阻；满偏电流I g：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U：即指针满偏时，加在表头两端的电压，故U g＝I g R g（2）电流表改装成电压表原理：（3）电流表改装成电流表 原理： 4．电阻的测量 （1）、伏安法测电阻A 、两种电路形式的误差分析：B 、实验电路（电流表内外接法）的选择 a.理论分析法： b.试触法：（2）、欧姆表测电阻 原理：应用：测二级管电阻 5．滑动变阻器的使用（1）滑动变阻器的限流接法与分压接法的特点负载R L 上电压调节范围（忽略电源内阻）负载R L 上电流调节范围（忽略电源内阻）相同条件下电路消耗的总功率限流接法R R R L L+E ≤U L ≤E0R R E L +≤I L ≤LR EEI L分压接法0≤U L ≤E0≤I L ≤LR EE （I L +I ap ） 比较 分压电路调节范围较大分压电路调节范围较大限流能耗较小，限流和分压都可使用限流（2）滑动变阻器的限流接法与分压接法的选择方法 下列三种情况必须选用分压式接法①要求回路中某部分电路电流或电压实现从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），即大范围内测量时，必须采用分压接法.②当用电器的电阻R L 远大于滑动变阻器的最大值R 0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.因为按图（b ）连接时，因R L >>R 0＞R ap ，所以R L 与R ap 的并联值R 并≈R ap ，而整个电路的总阻约为R 0，那么R L 两端电压U L =IR 并=R U·R ap ，显然U L ∝R ap ，且R ap 越小，这种线性关系越好，电表的变化越平稳均匀，越便于观察和操作.③若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L 的额定值时，只能采用分压接法.下列情况可选用限流式接法①测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且RL 与R 0接近或R L 略小于R 0，采用限流式接法.②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.③没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，可考虑安装简便和节能因素采用限流式接法.二、例题精选：例1：电阻R 1和R 2并联在电路中时，通过R 1的电流强度是通过R 2 的电流强度的n 倍，则当R 1和R 2串联在电路中时，R 1两端的电压U 1与R 2两端的电压U 2之比U 1/U 2为(C )A. nB. n 2C. 1/nD.1/n 2例2：在如图所示的电路中，开关S 闭合后，由于电阻发生短路或断路故障，电压表和电流表的读数都增大，则肯定出现了下列哪种故障？（A ） A ．R 1短路B ．R 2短路 E 、SA VR 2R 3 R 1C ．R 3短路D ．R 1断路例3：一电流表的满偏电流I g ＝1mA ，内阻为200Ω．要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ B ）A ．并联一个200Ω的电阻B ．并联一个0.4Ω的电阻C ．串联一个0.4Ω的电阻D ．串联一个200Ω的电阻例4：一个电流表的满偏电流I g ＝1mA ，内阻为500Ω．要把它改装成一个量程为10V 的电压表，则应在电流表上（ C ）A ．串联一个10kΩ的电阻B ．并联一个10kΩ的电阻C ．串联一个9.5kΩ的电阻D ．并联一个9.5kΩ的电阻例5：如图所示为伏安法测电阻的电路，图中电压表示数为10.00V ，电流表示数为0.10A ，电流表内阻为0.20Ω，电压表内阻为15kΩ，下列说法中正确的是（ABD ） A ．R x 的测量值为100ΩB ．R x 的真实值为99.8ΩC ．电压表示数小于R x 两端的电压D ．这电路适宜于测量阻值较大的电阻例6：实验室内有内阻为1 kΩ的电压表及内阻为50Ω的电流表各一只，要用它们来测量一只阻值在500 Ω左右的电阻，问：（1）为了减小误差，应采用何种方式连接？（2）已知实验数据如下：实验中电压表的示数为10.0V ，电流表示数为20.0mA ，计算待测电阻的准确值． 答：（1）电流表内接法，（2）R X =450Ω例7：如图所示所示为分压器电路。

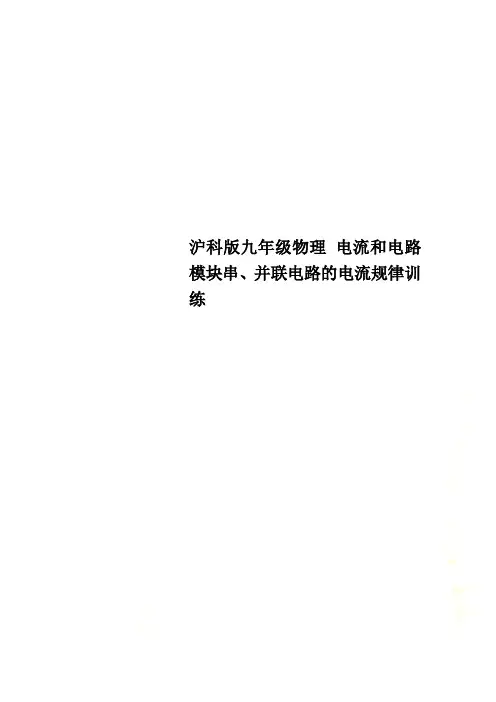

沪科版九年级物理电流和电路模块串、并联电路的电流规律训练D. 0.5安5.把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4A，那么通过较亮电灯的电流将（）A. 大于0.4AB. 小于0.4AC. 等于0.4AD. 无法确定6.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28A1.92A7.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A. I a=I dB. I a＜I bC. I b＞I cD. I c=I d8.在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（）A. 0.45安B. 0.65安C. 0.55安D. 0.60安二、填空题9.如图所示的电路中，电源为新的三节干电池，电流表A1的示数为0.6A，电流表A2的示数为0.1A，则灯泡L1两端的电压为________V，流过灯泡L1与灯泡L2的电流之比为________ ．10.丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下所示．（1）根据他们的实验数据可以得到：并联电路中的总电流________ 各支路电流之和（选填“大于”、“小于”或“等于”）．（2）冬冬同学根据他的实验数据认为并联电路中各支路的电流一定相等，这是因为他选用的两个电阻R1、R2之间的大小关系是R1________ R2（选填“大于”、“小于”或“等于”）．（3）你认为丁丁、冬冬同学的实验应如何改进？丁丁：________ ；冬冬：________11.某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图1所示，闭合开关后，两电流表指针偏转情况如图2所示．（1）该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”．你认为他的判断是________ （填：“正确”或“错误”）的，出现电流表指针偏转角度不同的原因是________ 。

第十一章电路及其应用11.4串联电路和并联电路（二）电表改装一、单选题：1.一电压表内阻为3 kΩ，量程为0～3 V，要把它改装成一个量程为0～15 V的电压表，需要给它( )A．并联一个12 kΩ的电阻B．并联一个15 kΩ的电阻C．串联一个12 kΩ的电阻D．串联一个15 kΩ的电阻答案 C解析电压表内阻为3 kΩ，量程为0～3 V，要把它改装成一个量程为0～15 V的电压表，需要给它串联一个电阻，阻值R＝U－UgUgRg＝12 kΩ，故选C.2.两只电压表和是由完全相同的两个电流计改装成的，表的量程是5 V，表的量程是15 V，把它们串联起来接入电路中，则( )A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为1∶3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1∶3D．它们的示数之比、指针偏转角度之比均为1∶3答案 B解析由于两个电压表是用相同的电流计改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的；刻度盘上的示数表示的是电压表两端的电压，与量程成正比，故选项B正确，选项A、C、D错误．3一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻答案：A解析：[读数总比准确值偏小，说明流过表头的电流偏小，并联电阻稍小了些，要使电流表读数准确，应使并联电阻稍大些，故要在R上串联一个很小的电阻，A正确．]4.如图所示，用电流表和电压表测量电阻R x的阻值，c端与b端相连时，电流表示数为4.60 mA，电压表示数为2.50 V，c端与a端相连时，电流表示数为5.20 mA，电压表示数为2.30 V，比较这两次结果正确的是( )A．电阻的真实值更接近543 Ω，且大于543 ΩB．电阻的真实值更接近543 Ω，且小于543 ΩC．电阻的真实值更接近460 Ω，且大于460 ΩD．电阻的真实值更接近460 Ω，且小于460 Ω答案 B解析比较两次的电压表读数，可知ΔU＝0.20 V，则ΔUU＝0.202.50＝0.08；电流表示数变化ΔI＝0.60 mA，则ΔII＝0.604.60＝0.130，可见ΔII>ΔUU，即电流变化明显一些，可见电压表内阻带来的影响比电流表内阻带来的影响大，故应采用内接法，R x＝2.50 V4.60×10－3 A≈543 Ω，此法测量值偏大，因此选项B正确．5.如图所示用电压表和电流表测电阻，R x为待测电阻，如果电压表的读数是3.50 V，电流表的读数是10.0 mA，电压表的内阻是1.50 kΩ，电流表的内阻是10 Ω，那么R x的精确值为( )A．457 Ω B．350 Ω C．360 Ω D．1 200 Ω答案 A解析通过电压表的电流I V＝URV＝3.501.50×103Ω＝73×10－3A，则R x＝UIRx＝3.5010－73×10－3Ω≈457 Ω，故选A.二、多选题6.如图所示的电路，将两个相同的表头分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没半偏时，A2的指针已经半偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路的电流为1.2 A 答案：AD解析：[A1和A2是由两个相同的表头改装而成的，只是它们并联的电阻不同．当两个电流表并联时，加在两电流表上的电压相等，所以，通过两表头的电流也相等，A正确，B错误；A1的读数为1 A时，A2的读数应为13×0.6 A＝0.2 A，所以干路电流为1.2 A，C错误，D正确．]7.两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表( )A．读数相同B．指针偏转的角度相同C．量程大的电压表读数大D．量程大的电压表读数小答案：BC解析：[电流表改装成电压表后，量程大的内阻大，两改装后的电压表串联在一起去测电压，每个表两端的电压与其内阻成正比，所以量程大的电压表读数大，A、D错误，C正确；两电压表串联，流过两电压表的电流相等，即流过电压表内部的表头的电流相等，所以指针偏转的角度相同，B正确．]8.一电流表的量程为100 μA，内阻为100 Ω.现串联一个9 900 Ω的电阻将它改装成电压表(原电流表的表盘未改动)．如果用改装后的电压表测量某一电路，电压表示数如图所示，则( )A．该电压表的量程是0.1 VB．该电压表的量程是1 VC．此时的电压是0.08 VD．此时的电压是0.8 V答案：BD解析：[根据串联电路的电压特点有U＝I g R＋I g R g＝I g(R＋R g)＝10－4×(100＋9 900) V ＝1 V，此时指针所表示的电压为0.8 V，选项B、D正确．]9.用如图所示的电路测量待测电阻R x的阻值时，下列关于由电表产生误差的说法中，正确的是( )A．电压表的内电阻越小，测量越精确B．电流表的内电阻越小，测量越精确C．电压表的读数大于R x两端真实电压，R x的测量值大于真实值D．由于电流表的分流作用，使R x的测量值小于真实值答案BC解析该电路中电流表的读数为通过R x的电流的真实值，电压表的读数为R x两端的电压与电流表的分压之和，大于R x两端的真实电压，根据欧姆定律知，R x的测量值大于真实值，C对，D错．该电路中，R x的测量值实际上为R测＝R x＋R A，故电流表的内电阻越小，测量越精确，A错，B对.10.如图所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是( )A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路中的电流为1.2 A答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，流过两表头的电流相等，A1的指针半偏时，A2的指针也半偏，A正确，B错误；两电流表的内阻之比为1∶5，则电流之比为5∶1，A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A，C错误，D正确．11.四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图3所示接法连入电路，则( )A．电流表A1的读数大于电流表A2的读数B．电流表A1指针的偏转角小于电流表A2指针的偏转角C．电压表V1的读数小于电压表V2的读数D．电压表V1指针的偏转角等于电压表V2指针的偏转角答案AD解析电流表A1与电流表A2由相同表头与不同电阻并联改装而成，并联在电路中，电流表A1与电流表A2的指针偏转角相同，电流表A1的量程较大，则电流表A1的读数较大，故A正确，B错误；电压表V1与电压表V2由相同表头与不同电阻串联改装而成，串联在电路中，通过表头的电流相同，故指针的偏转角相同，因V1量程较大，所以电压表V1的读数大于电压表V2的读数，故C错误，D正确．三、非选择题12．有一电流表G，内阻R g＝100 Ω，满偏电流I g＝1 mA.(1)要把它改装成量程为0～3 V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？(2)要把它改装成量程为0～0.6 A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？[解析] (1)由题意知电流表G的满偏电压Ug＝I g R g＝0.1 V改装成量程为0～3 V的电压表，当达到满偏时，分压电阻R的分压UR＝U－U g＝2.9 V所以分压电阻R＝URIg＝2.90.001Ω＝2 900 Ω改装后电压表的内阻R V＝R g＋R＝3 000 Ω.(2)改装成量程为0～0.6 A的电流表，当达到满偏时，分流电阻R的分流IR＝I－I g＝0.599 A所以分流电阻R＝UgIR≈0.167 Ω改装后电流表的内阻R A＝RgRRg＋R≈0.167 Ω.[答案] (1)2 900 Ω 3 000 Ω(2)0.167 Ω0.167 Ω13.如图所示，有一个表头G，满偏电流为I g＝1 mA，内阻R g＝100 Ω，用它改装为有5 V和50 V两种量程的电压表，求R1、R2的阻值各为多大？[解析] 当公共端与5 V端接入被测电路时，量程为U1＝5 V，当公共端与50 V端接入被测电路时，量程为U2＝50 V.由串联电路的电压分配关系可知：R 1＝U1Ig－R g＝(51×10－3－100) Ω＝4 900 Ω＝4.9 kΩR 2＝U2Ig－R g＝(501×10－3－100) Ω＝49 900 Ω＝49.9 kΩ.[答案] 4.9 kΩ49.9 kΩ14.如图所示为实验室常用的两个量程的电压表原理图．当使用O、A两接线柱时，量程为0～3 V；当使用O、B两接线柱时，量程为0～15 V．已知电流表的内阻R g＝500 Ω，满偏电流I g＝100 μA.求分压电阻R1和R2的阻值．[解析] 在改装的电压表中，各量程达到满偏电压时，经过“表头”的电流均为满偏电流．接O、A时：I g＝U1Rg＋R1，即R 1＝U1Ig－R g＝⎝⎛⎭⎪⎫31×10－4－500Ω＝2.95×104Ω.接O、B时：I g＝U2Rg＋R1＋R2，即R 2＝U2Ig－R g－R1＝⎝⎛⎭⎪⎫151×10－4－500－2.95×104Ω＝1．2×105Ω.[答案] 2.95×104Ω 1.2×105Ω15.在如图所示的电路中，小量程电流表G的内阻R g＝100 Ω，满偏电流I g＝1 mA，R1＝900 Ω，R2＝100999Ω.(1)当S1和S2均断开时，改装成的表是什么表？量程为多大？(2)当S1和S2均闭合时，改装成的表是什么表？量程为多大？答案(1)电压表 1 V (2)电流表 1 A解析(1)S1和S2均断开时，电阻R1与小量程电流表G串联，可组成较大量程的电压表，电压表的内阻R V＝R g＋R1＝1 000 Ω.所以电压表两端的电压最高为：U＝Ig RV＝0.001×1 000 V＝1 V，即改装成的电压表的量程为1 V.(2)S1和S2均闭合时，电阻R1被短路，电阻R2与小量程电流表G并联，组成较大量程的电流表．当小量程电流表G满偏时，通过R2的电流为：I R2＝IgRgR2＝0.001×100100999A＝0.999A，故改装成的电流表的量程为I＝I R2＋I g＝0.999 A＋0.001 A＝1 A.。

沪科版九年级物理14.3 连接串联电路和并联电路一、单项选择题（共15小题；共60分）1. 有两只小灯泡串联在电路里，且都正常发光。

某一时刻，其中一只灯泡灯丝烧坏了，则另一只灯泡A. 照常亮B. 比原来暗C. 比原来亮D. 一定不亮2. 在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，灯泡的亮度变化是A. 变亮B. 变暗C. 不变D. 无法确定3. 安全带是轿车中一种有效的安全保护装置.为了提醒驾驶员和前排乘客系好安全带，新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。

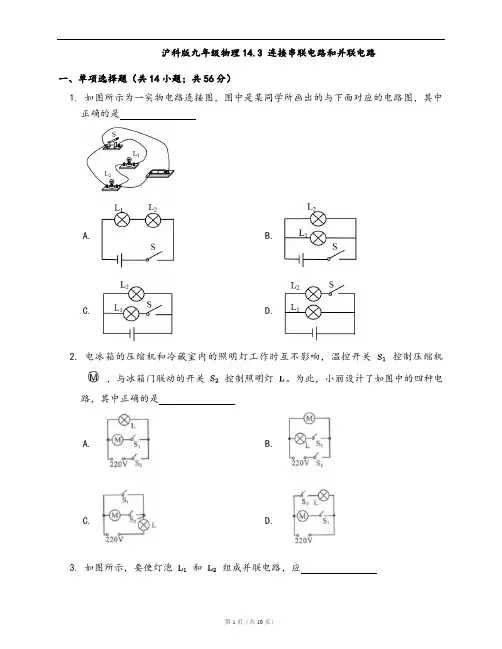

如图所示是某小组同学设计的模拟电路图，其中符合工作要求的是A. B.C. D.4. 与所示实物图相对应的电路图是图中的A. B.C. D.5. 如图所示的电路，要使两个小灯泡、串联，应A. 断开电键、，闭合电键B. 断开电键、，闭合电键C. 断开电键，闭合电键、D. 断开电键，闭合电键、6. 如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的是A. B.C. D.7. 如图所示，开关闭合时，灯泡与灯泡组成并联电路的是A. B.C. D.8. 两盏小灯泡连在同一电路上，开关闭合时，两盏灯都亮，开关断开时，两灯都不亮，则两灯A. 一定串联B. 一定并联C. 可能串联可能并联D. 无法判断9. 如图所示，按照电路图连接的电路符合要求的是A. B.C. D.10. 在下图各个电路中，属于串联电路的是A. B.C. D.11. 某家庭电路可简化成如图所示的情况，观察该电路，下列说法正确的是A. 电视和台灯是并联的B. 开关和灯泡是并联的C. 各个小彩灯之间是并联的D. 不插用电器时，插座处火线和零线是连通的12. 将灯泡和小电动机接入如图所示的电路中，下列说法中正确的是A. 开关只控制灯泡B. 开关只控制灯泡C. 先闭合，再闭合时，灯泡短路D. 同时闭合、，灯泡和电动机并联13. 某自动售货机，它可通过手机扫码（闭合）或通过投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。

沪科版九年级物理14.3 连接串联电路和并联电路一、单项选择题（共14小题；共56分）1. 如图所示为一实物电路连接图，图中是某同学所画出的与下面对应的电路图，其中正确的是A. B.C. D.2. 电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯。

为此，小丽设计了如图中的四种电路，其中正确的是A. B.C. D.3. 如图所示，要使灯泡和组成并联电路，应A. 只闭合B. 只闭合C. 只闭合和D. 只闭合和4. 为了生活方便，卧室里的同一个照明灯通常用两个开关控制。

一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。

下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中图中的、及图中的为单刀双掷开关）A. B.C. D.5. 在如图所示的各电路中，两个灯泡属于并联的是A. B.C. D.6. 如图所示的四个电路图中，与实物图对应的是A. B.C. D.7. 如图所示，要使灯和串联，则关于、、、四个接线柱的连接，正确的是A. 只需连接和B. 只需连接和C. 只需连接和D. 只需连接和8. 如图所示的四个电路中，闭合开关，三盏灯为并联关系的是A. B.C. D.9. 如图所示，为保证安全，轿车上设有安全带提示系统，当驾驶员坐在座椅上时，座椅下的开关闭合，开关断开，指示灯亮起，当驾驶员系上安全带时，开关闭合，指示灯熄灭，在选项图所示的电路中，符合上述要求的是A. B.C. D.10. 如图所示的电路，要使两个小灯泡，串联，应A. 断开开关，，闭合开关B. 断开开关，，闭合开关C. 断开开关，闭合开关，D. 断开开关，闭合开关，11. 在如图的各个电路图中，符合如图实物连接的是A. B.C. D.12. 小明和同组同学利用如图所示的、两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。

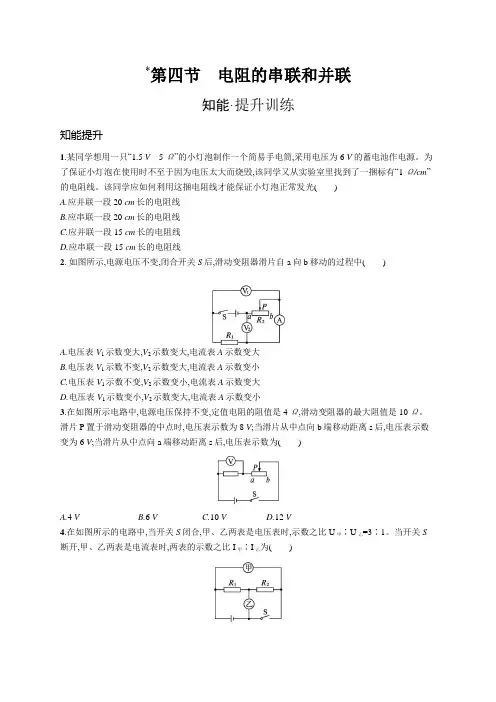

*第四节电阻的串联和并联知能·提升训练知能提升1.某同学想用一只“1.5 V 5 Ω”的小灯泡制作一个简易手电筒,采用电压为6 V的蓄电池作电源。

为了保证小灯泡在使用时不至于因为电压太大而烧毁,该同学又从实验室里找到了一捆标有“1 Ω/cm”的电阻线。

该同学应如何利用这捆电阻线才能保证小灯泡正常发光()A.应并联一段20 cm长的电阻线B.应串联一段20 cm长的电阻线C.应并联一段15 cm长的电阻线D.应串联一段15 cm长的电阻线2. 如图所示,电源电压不变,闭合开关S后,滑动变阻器滑片自a向b移动的过程中()A.电压表V1示数变大,V2示数变大,电流表A示数变大B.电压表V1示数不变,V2示数变大,电流表A示数变小C.电压表V1示数不变,V2示数变小,电流表A示数变大D.电压表V1示数变小,V2示数变大,电流表A示数变小3.在如图所示电路中,电源电压保持不变,定值电阻的阻值是4 Ω,滑动变阻器的最大阻值是10 Ω。

滑片P置于滑动变阻器的中点时,电压表示数为8 V;当滑片从中点向b端移动距离s后,电压表示数变为6 V;当滑片从中点向a端移动距离s后,电压表示数为()A.4 VB.6 VC.10 VD.12 V4.在如图所示的电路中,当开关S闭合,甲、乙两表是电压表时,示数之比U甲∶U乙=3∶1。

当开关S 断开,甲、乙两表是电流表时,两表的示数之比I甲∶I乙为()A.2∶1B.3∶1C.2∶3D.1∶35.右图表示阻值不同的两个电阻的电流随电压变化的I-U图线,从图可知()A.R1>R2B.R1、R2串联后的总电阻的I-U图线在区域ⅡC.R1、R2并联后的总电阻的I-U图线在区域ⅢD.R1、R2并联后的总电阻的I-U图线在区域Ⅰ6.如图所示的电路,电源电压恒定,当开关S闭合时()A.A示数变小, V示数变大B.A示数变大, V示数不变C.A示数不变, V示数变小D.A示数不变, V示数变大7.在如图所示的电路中,电源电压保持不变,R1=2R2,闭合S、S1,断开S2时,电压表示数为5 V,闭合S、S2,断开S1时,电压表示数为 7 V,则R∶R2为()A.3∶2B.1∶1C.7∶5D.5∶78.已知R1∶R2=2∶3,将它们接在如图所示电源电压为12 V的电路中,闭合S,则通过它们的电流之比及它们两端的电压之比是()A.I1∶I2=3∶2U1∶U2=1∶1B.I1∶I2=3∶2U1∶U2=3∶2C.I1∶I2=2∶3U1∶U2=1∶1D.I1∶I2=1∶1U1∶U2=2∶39.一只小灯泡的额定电压为8 V,正常发光时通过它的电流为0.4 A,现将该小灯泡接在12 V的电源上,为使其正常发光,应联一个Ω的电阻。

13.3一、选择题(本大题共6小题，每题2分，共12分)1.如图所示的电路中，闭合开关后，小灯泡L1和L2属于串联的是( )2.(兰州中考)如图所示的电路中，开关只控制灯L2的电路是( )3.下列四个电路图中与实物图相对应的是( )4.(宁夏中考)某单位保密室有两道门，只有当两道门都关上时(关上一道门相当于闭合一个开关)，值班室内的指示灯才会发光，表明门都关上了.下面几个电路图中符合要求的是( )5.如图所示的各电路图中，开关S闭合后，仅有灯L2能亮的是图( )6.(嘉兴中考)小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯(相当于电阻很大的灯泡).若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示.小明断开或闭合S1、S2时，记录现象如下表.则符合事实的电路图是( )开关状态插座指示灯(L1) 台灯(L2) 闭合S1，断开S2亮不亮闭合S2，断开S1不亮不亮S1和S2都闭合亮亮二、填空题(本大题共4小题，每空1分，共9分)7.(江西中考)在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是________联，原因是它们________(选填“能”或“不能”)独立工作.8.十字路口交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人，根据你对交通指示灯的了解可以推断红灯、黄灯、绿灯是_____连接的：马路上的路灯一个不亮，其他的仍然发光，它们之间是______连接的(选填“串联”或“并联”).9.如图所示的电路中，开关S 用来控制________，开关S 1用来控制________，开关S 2用来控制________.10.如图所示为家用电冰箱电路图，冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后，联动开关处于________状态，冰箱里的温度降低到一定程度后，温控开关会自动，压缩机暂停工作.(选填“断开”或“闭合”)三、作图题(本大题共2小题，11题9分，12题10分，共19分) 11.如图是小刚同学连接的实物电路，请你画出其电路图.12.(青岛中考)请你根据电路图，帮助小雨同学连接乙实物电路.答案解析1.【解析】选D. 闭合开关后，A、B、C中的两只小灯泡都属于并联.2.【解析】选C.闭合开关时，A中的灯泡L1因被短路而熄灭，L2发光；B中的两只灯泡并联，开关控制L1；C中的两只灯泡并联，开关控制L2；D中的两只灯泡串联，开关控制整个电路.3.【解析】选C.先分析电路的实物图,判断用电器的连接方式和开关的位置,然后再确定相应的电路图,根据实物图可知,两灯是并联,开关在支路上,控制一盏灯，故只有C项正确.4.【解析】选A.根据题意知两个开关与指示灯组成串联电路，灯泡才能发光.所以选A.5.【解析】选D.6.【解析】选C.由小明记录的现象可知，灯泡L1、L2并联，开关S1控制L1、L2，开关S2控制L2，所以，符合条件的电路图为C.7.【解析】串联电路中的用电器互相影响，并联电路中的用电器互不影响. 答案：并能8.【解析】红、黄、绿灯三种灯都是单独工作的，相互之间互不影响，故它们是并联.马路上的路灯有一盏熄灭，不会影响其他的路灯，故它们是并联. 答案：并联并联9.【解析】开关S在干路上，用来控制整个电路，开关S1在灯泡所在的支路，用来控制灯泡，开关S2在电动机和灯泡并联后的干路上，用来控制电动机和灯泡.答案：整个电路(或电灯、电铃、电动机) 电灯电灯和电动机10.【解析】由电路图分析可知，压缩机与照明灯是并联关系，温控开关控制压缩机，联动开关控制照明灯，当冰箱门关闭时，照明灯熄灭，此时联动开关应断开.当温度下降到一定程度，压缩机停止工作，此时温控开关应断开. 答案：断开断开11.【解析】实物图中两灯泡并联，S1控制L1，S2控制L2，按照电路元件的连接顺序画出电路图即可.答案：12.【解析】由甲中电路图可知：两灯并联，S1接在干路上，S2接在L2所在的支路中.在连接并联电路的实物电路时，可先连接电流的一条路径，最后将另一支路并接在两端即可.本题可先按以下顺序连接：电源正极―→L2―→S2―→S1―→电源负极，最后将L1一端接在S2、S1之间的接线柱上，另一端接在L2进电流的接线柱上.答案：。

给我一个支点，可以撬起整个地球。

——阿基米德沪科版物理九年级上学期15.4 电阻的串联和并联同步测试一、单选题1.两个电阻R1，R2并联后的总电阻为10欧。

则下列判断正确的是（）A. R1一定小于10欧B. R1可能为10欧C. R2一定大于10欧D. R2可能为10欧2.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I－U图象如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I－U图象所在的区域，下列说法中正确的是( )A. R串在Ⅱ区域，R并在Ⅲ区域B. R串在Ⅲ区域，R并在Ⅰ区域C. R串在Ⅰ区域，R并在Ⅱ区域D. R串在Ⅰ区域，R并在Ⅲ区域3.一个100MΩ的电阻与一个0.1Ω的电阻并联，并联后的总电阻（）A. 等于1ΩB. 大于100MΩC. 小于0.1ΩD. 大于0.1Ω小于100MΩ4.有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A. 一定等于RB. 一定小于RC. 一定大于RD. 以上结果都有可能5.串联电路中，总电阻等于串联电路中各电阻之和．有两个阻值分别为R1=6Ω和R2=3Ω的电阻，串联在电路中，总电阻为（）A. 6ΩB. 3ΩC. 2ΩD. 9Ω6.把一根阻值为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为（）A. 4.5ΩB. 6ΩC. 10ΩD. 20Ω7.将电阻R与5欧的电阻并联后总电阻小于1欧，下列判断正确的是（）A. R一定小于1欧B. R一定大于1欧C. R可能大于1欧D. R不可能为1欧8.把三个15Ω的定值电阻连入电路中，电路的等效电阻（）A. 一定是45ΩB. 一定是5ΩC. 可能是15ΩD. 可能是5Ω9.如图所示的四个电路中，已知定值电阻和的阻值大小关系为．在这四个电路中，电路的等效电阻最小的是（）A. B.C. D.10.有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A. 一定大于RB. 一定等于RC. 一定小于RD. 以上结果都有可能二、填空题11.有阻值相同的三个电阻，以任意方式连接，最多能得到________种不同阻值的电阻；这些不同的连接方式，得到电阻的最大阻值与最小阻值之比是________。

解析 由电路图可知,开关S在干路上,控制整个电路,A错误; 灯泡L1和灯泡L2并联,B错误;电流表甲在干路上,测量干路电 流 ,C 错 误 ; 电 流 表 乙 与 灯 L2 串 联 , 测 量 通 过 灯 L2 的 电 流 ,D 正 确。故选D。
3.(2022黑龙江龙东地区中考)请你仔细观察并分析电路图, 下列说法正确的是 ( C ) A.两灯串联,两电压表示相同 B.两灯并联,两电压表示数不同 C.两灯串联,两电压表示数不同 D.两灯并联,两电压表示数相同
6.(2024山东济南长清期中)电动自行车两刹车手柄中各有一 只开关S1和S2,在行驶中用任意一只手柄刹车时,该手柄上的 开关立即断开,电动机停止工作。如图所示的电路符合要求 的是 ( A )
解析 由题知,用任意一只手柄刹车时,该手柄上的开关立即 断开,电动机停止工作,所以两开关应串联接在电路中,根据 选项可知A符合题意,故选A。
解析 图A,当前门开关闭合,后门开关断开时,灯泡发光,电 铃不响;当前门开关断开,后门开关闭合时,灯泡发光,电铃响, A不符合题意;图B,当前门开关闭合,后门开关断开时,灯泡不 亮,B不符合题意;图C,当前门开关闭合,后门开关断开时,灯泡 不亮,电铃响,C不符合题意;图D,当前门开关闭合,后门开关 断开时,灯泡亮,电铃不响;当前门开关断开,后门开关闭合时, 灯泡不亮,电铃响,D符合题意。故选D。
解析 由电路图可知,电流从电源正极流出,依次流过开关、 灯泡L1、灯泡L2后流回电源负极,即两灯串联,电压表V1测电 源电压,电压表V2测灯泡L2两端的电压,由串联电路电压规律 可 知 , 电 压 表 V1 示 数 大 于 电 压 表 V2 示 数 。 综 上 分 析 可 知 , 选C。
类型二 电路设计 4.(2023江苏扬州中考)物流仓库值班室,当前门来人时灯亮, 后门来人时电铃响。下列电路设计符合要求的是 ( D )

连接串联电路和并联电路以及电路设计1．下面是小红同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．闭合开关两只小灯泡均发光，断开开关都熄灭，它们的连接可能是串联也可能是并联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的2．关于图所示电路，下列说法正确的是（）A．K1、K2、K3都闭合，L1、L2、L3都发光B．K1、K2闭合，K3断开，只有L2不发光C．K3闭合，K1、K2断开，只有L3发光D．K2、K3闭合，K1断开，L1、L2不发光3．如图所示，接线盒的上部有两只灯泡，导线接在盒的内部，接线盒的另两个接线柱与电源和开关相连。

闭合开关，两只灯泡正常发光。

若要判断两只灯泡的连接方式，下列操作中，可能达到目的的是（）A．用导线将a、b连接B．任意取下一只灯泡C．将L1和L2的位置互换D．在电池和开关之间接一只电流表4．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。

下列所示电路图能实现上述目标的是（）A B C D5．过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。

要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（）A B C D6．学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（）A B C D7．使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。

小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。
