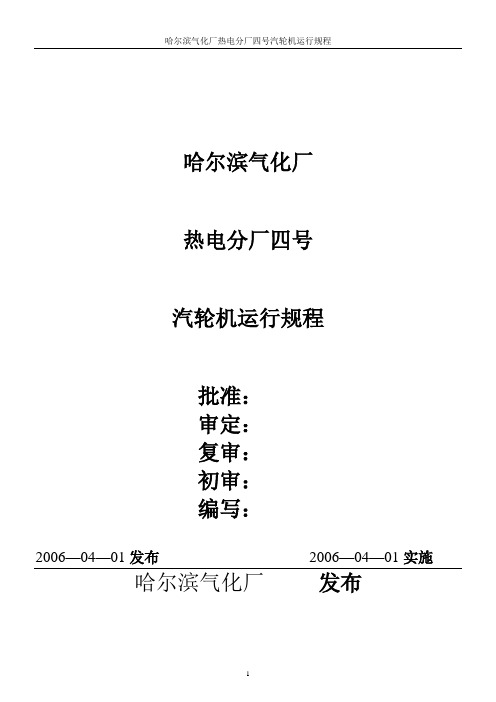

哈尔滨气化厂热电分厂四号汽轮机运行规程哈尔滨气化厂热电分厂四号汽轮机运行规程批准：审定：复审：初审：编写：2006—04—01发布2006—04—01实施哈尔滨气化厂发布1哈尔滨气化厂热电分厂四号汽轮机运行规程1．主题内容与适用范围1.1 本规程规程定了C12—8.83/3.82汽轮机启动、运行维护、停止、事故处理及试验等方面的安全、经济的要求和基本操作方法。
1.2 本规程适用于哈尔滨气化厂热电厂四号汽轮机组。
2．引用标准2.1 部颁《电力工业技术管理法规》2.2 部颁《工业安全工作规程》2.3 部颁《200MW汽轮机运行导则》2.4 设计院、制造厂有关技术资料2哈尔滨气化厂热电分厂四号汽轮机运行规程目录第一篇汽轮机运行规程1汽轮发电机组设备规范.主要热力数据及技术特性 5 1.1 汽轮发电机组设备规范 5 1.2 汽轮机主要热力数据 51.3 四号汽轮机主要技术特性 52 汽轮机的启动9 2.1总则9 2.2 汽轮机启动前的检查准备工作10 2.3 启动前的系统检查10 2.4 锅炉点火前的操作12 2.5 锅炉点火后的操作12 2.6 额定参数启动12 2.7 滑参数冷态参数启动14 2.8 汽轮机组的热态启动152.9 汽轮机的停止153 汽轮机的运行维护16 3.1 汽轮机正常运行各参数控制范围16 3.2 汽轮机运行中的检查维护和定期切换18 3.3 汽轮机的事故处理223.4 凝汽器真空下降234 四号机辅机设备参数29 4.1 辅机设备参数表29 第二篇辅机设备运行规程5辅助设备厂用电源分布34 5.1 四号汽轮机6KV设备电源分布34 5.2 四号汽轮机380V设备电源分布34 5.3 主厂房0米控制中心及汽机控制中心电源分布34 5.4 事故保安段和直流系统345.5 辅助设备启动停止运行维护和事故处理346 汽轮机的防冻与防腐39 6.1 总则39 6.2 防腐操作方法39 6.3 防腐注意事项39 6.4 汽轮机防冻39 第三篇电动机运行规程7 电动机运行标准40 7.1 温度及温升的规定40 7.2 电动机启动规定40 7.3 电动机启动电流延续时间规定40 7.4 电压变化时电动机的允许运行方式40 7.5 电动机的启动及停止40 第四篇汽动给水泵操作规程8 技术规范41 8.1 配用汽轮机的结构性能及运行维护41 8.2 启动前的准备工作42 8.3 暖泵43 8.4 暖管及疏水43 8.5 启动43 8.6 运行43 8.7 停车44 8.8 稀油站投运44 8.9 停机与保养443哈尔滨气化厂热电分厂四号汽轮机运行规程8.10 小汽轮机的转速跳闸规定44 第五篇电动给水泵操作规程一技术规范45 二启动前的检查45 三暖泵45 四准备工作45 五启动与运行46 六停车46 七稀油站的启动46 八热备用状态46 九电动给水泵稀油站备用状态投用方法46 十定期试验47 第六篇给水泵的倒泵一电动给水泵倒汽动给水泵47 二汽动给水泵倒电动给水泵47 第七篇高效旋膜除氧器操作规程一技术规范47 二除氧器的投运47 三除氧器的故障及消除方法48 第八篇减温减压器的操作规定一概述49 二减温减压器的启动49 三运行中注意事项50 四减温减压器的停止50 五减温减压器的事故处理50 第九篇#4发电机运行规程一设备规范50 二#4汽轮发电机的型式51 附录: 水蒸气饱和温度和压力关系表524哈尔滨气化厂热电分厂四号汽轮机运行规程第一篇汽轮机运行规程1汽轮发电机组设备规范、主要热力数据及技术特性1.1汽轮发电机组设备规范1.1.1 主机部分（一）主要技术规范气轮机型号： C12—8.83/3.82气轮机型式：高压单缸、冲动、单抽汽凝汽式调节方式：喷嘴调节额定功率： 12MW纯凝汽工况功率： 12MW最大抽汽工况功率： 15MW工作电网频率： 50HZ转速： 3000r/min额定工作参数新蒸汽压力： 8.83MPa新蒸汽温度： 535℃抽汽压力： 3.82 Mpa排汽压力： 0.0042Mpa冷却水温： 20℃（最高33℃）冷却水量： 2500t/h给水温度： 206.3℃额定工况进汽量： 100t/h最大抽汽工况进汽量： 128t/h额定抽汽量： 50 t/h最大抽汽量： 75 t/h转子临界转速： ~1833r/min转子旋转方向：从汽机向电机端看为顺时针级数： 18级气轮机总长： ~7.63m回热抽汽数： 6（在3、5、7、11、13、15级后）加热器数： 2GT＋1CY＋3DG最大吊装重量：安装： 23t（凝汽器）检修：12.3t（汽缸上部不带隔板）外形尺寸（长×宽×高）7.63×3.2×2.55m1.1.2 发电机设备规范额定容量：15MW额定电压： 6.3KV功率因数：0.8额定电流：1617A额定励磁电压：110V额定励磁电流：183.8A效率：97.4%1.2 汽轮机主要热力数据见后附《热力特性计算书》1.3 四号汽轮机主要技术特性1.3.1 汽轮机主机设备特性1、C12—8.83/3.82型汽轮机为高压单缸、冲动、单抽汽凝汽式汽轮机，通过刚性联轴器直接带动发电机。
汽轮发电机组技术改造的几种形式和措施姓名：XXX部门：XXX日期：XXX汽轮发电机组技术改造的几种形式和措施0前言多年来，我国电力企业和设备制造企业都在全力以赴进行机组改造。
这是因为，在我国发电系统中，一些中低参数、小容量蒸汽发电机组还在运行，这些机组热效率很低，且大多属超期服役，如果将其在短期内全部拆除，从经济上和电力需求方面来看，是不现实。
同时，一些早期安装高参数机组，如100～200MW机组，由于受当时设计制造水平限制，运行时间较长，已接近或达到额定寿命(10万运行小时)，这些机组存在着效率低、煤耗高问题。
因此，将中低参数机组改造为既发电又供热“热电联产”机组，供生产和生活用汽需要。
同时用现代科学技术改造和翻新老机组，使老机组焕发青春。
机组通过改造不仅可以大大降低煤耗，提高机组经济性，而且可以提高运行可靠性和延长机组寿命，这一措施无疑有着深远意义和较高经济价值。
1机组改造几种技术形式汽轮机改造有多种技术形式，每种形式都有其特点，必须具体问题具体分析，全面考虑，达到改造目。
1.1通流部分现代化改造随着现代科学技术快速发展和设计方法不断完善，汽轮机设计水平较过去有了很大提高，全新高效新叶型、全三元气动设计技术系统、通流部分通道优化设计、自带围带动叶片、高效新型整圈阻尼长叶片设计和调频技术、弯扭型和马刀型叶片设计等新技术在各制造厂新产品开发中成功应用。
这些技术代表汽轮机领域内最新发展趋势，通过采用这些第 2 页共 9 页先进技术来改造老机组将使机组经济性、安全可靠性及运行灵活性达到国外同类机组先进水平。
这也是国外电站行业发展一个显著特点。
因此近几年来，各制造厂都在努力开展机组改造工作。
其中200MW机组改造已全面展开，并取得了很大成绩，为以后机组通流改造积累了很多经验。
1.2抽汽改造汽轮机抽汽改造是利用原回热抽汽口加大面积或利用汽缸开孔增加抽汽，供生产和生活用汽需要，实现热电联产；联通管开孔(如100MW 机组)抽汽也是一种特殊形式。
1、河北邯峰发电厂2、河北国华定州发电厂3、内蒙古元宝山发电厂4、内蒙古大唐托克托发电有限责任公司5、辽宁绥中发电有限责任公司6、双辽电厂7、黑龙江哈尔滨第三发电有限责任公司8、安徽淮南平圩发电有限责任公司9、上海吴泾第二发电厂10、江苏扬州第二发电有限责任公司11、浙江北仑发电厂12、嘉兴发电厂二期工程13、广东省粤电沙角C电厂14、陕西韩城第二发电厂1 河北邯峰发电有限责任公司位于河北省邯郸市峰峰矿区义井镇，距邯郸市45公里，规划装机容量2400MW。
一期工程建设2台660MW燃煤发电机组，被国家计委列入国家“九五”重点项目。
1997年6月一期工程正式开始建设，1机组已于2000年12月31日完成168h 试运，并于2001年3月26日按期投入商业运行；2机组2001年6月19日通过168试运，2001年9月1日投入商业运行，比计划提前3个月。
按照现代企业制度模式，由河北省电力公司出资40（含华北电力集团公司）、河北省建设投资公司出资20、德国西门子公司出资24及德国汉堡公司出资16，共同组建河北邯峰发电有限责任公司，全面负责资金筹措、工程建设和电厂运营。
本项目发电工程概算总投资85.30亿元人民币，其中：内资43.70亿元人民币，外资5.03亿美元。
注册资本金占动态投资的25。
资本金以外的融资，内资部分由中国建设银行和国家开发银行提供贷款；外资部分德国复兴开发银行和西班牙信贷银行提供出口信贷和商业贷款。
外资部分融资约3.97亿美元，采用有限追索项目融资方式筹措。
项目实际总投资约79.00亿元人民币，资本金随总投资降低同比下调，为降低电厂上网电价和提高企业竞争力奠定了基础。
河北邯峰发电有限责任公司委托河北省电力公司负责电厂建设和投产后的运行、维护和燃料供应。
邯蜂电厂地处矿区腹地，距煤矿公仅十几公里，属于坑口电厂。
邯峰电厂的最大的特点之一就是燃用极难燃烧的烟煤。
邯郸地区具有丰富的无烟煤资源，而这种无烟煤极难燃烧，一般工业用户无法燃用。
妈湾电力有限公司1、2号汽轮机通流改造效果显著[摘要]随着节能减排形势的日益严峻，以及煤炭价格的不断攀升和国家竞价上网政策的实施，妈湾电力有限公司对1、2号汽轮机组通流部分进行了改造。
项目历经5年多时间，经过调研、考察、论证、比较和选择，实施后在安全性、经济性和出力能力三方面取得了显著的效果。
[关键词]通流改造效率安全性经济性出力能力中图分类号：tk263 文献标识码：a 文章编号：1009-914x（2013）07-0003-02前言节能降耗是一种社会责任，应用节能技术改造传统工艺技术，已成为“十二·五”期间电力企业达到节能目标的重要手段。
妈湾公司地处沿海经济开发区中心地带，节能减排形势异常严峻、压力巨大，同时煤炭价格的不断攀升和国家竞价上网政策的实施，也对发电成本控制提出了更高的要求，节能降耗、减排增效迫在眉睫。
改造原因妈湾电力有限公司1、2号汽轮机组是哈尔滨汽轮机厂80年代初引进美国西屋公司汽轮机制造技术优化设计生产的引进型300mw 机组，型号为n300—16.7/537/537的亚临界、中间再热、双缸双排汽单轴反动凝汽式汽轮机，属早期的73型系列产品，分别于1993年11月和1994年11月投产。
投产后存在以下问题：一、高压缸效率低1号汽轮机为解决投产初期机组在额定参数下的出力不足问题，在1995年2月第一次大修中，制造厂对高压缸实施了取消第一压力级的改进；2号机在1995年12月第一次大修中，现场采用手工打磨叶片，以扩大通流面积5%～6%的处理。
两台机组采用上述措施后，出力不足问题基本得到解决，但同时造成了高压缸效率下降。
设计额定工况下，不同型号的引进型300mw汽轮机高压缸效率86％左右，我公司1号汽轮机只有80％左右，2号汽轮机只有79％左右。
二、中压缸效率低中压缸设计额定工况下的功率为90mw左右，名义效率92.2%，实际效率（扣除高中压平衡盘漏汽和高压平衡盘漏汽的影响）88％左右。
600MW发电机组凝汽器原理、安装工艺及运行1．前言哈尔滨市第三发电厂二期工程安装两台国产600MW发电机组，此机组是集高参数、大容量、计算机控制于一体的现代化机组，是新技术、新工艺、新设备的有机结合体，它的安全投入运行生产标志着我国电力建设水平踏上了一个新的台阶。
机组中大型设备的结构水平、安装工艺的革新、运行安全稳定成为我们安装单位目前急需解决的问题。
本文通过对大型设备凝汽器的诸方面的阐述、分析，可以使我们对其有更深的理解，对提高安装质量、保证机组的稳定运行有重要的意义。
2．关键词凝汽器原理安装运行3．正文3.1 600MW机组凝汽器的特性参数型号：N—40000—1型冷凝器低压侧压力：0.00402Mpa高压侧压力：0.0053Mpa凝结汽量：1148.99t/h冷却水温：20℃冷却水量：58300 t/h水室工作压力：0.245Mpa总水阻值：0.062 Mpa凝汽器自重：421t凝汽器运行时重量：1994t凝汽器充满水时重量：3273t3.2 凝汽器的工作原理哈三600MW机组采用的N—40000—1型凝汽器是表面式热交换器，凝汽器是双壳体、双背压、双进双出单流程横向布置。
工作原理：经低压缸作功的蒸汽由低压缸的四个排汽口排入两台凝汽器中，蒸汽在下流过程中与凝汽器中的冷却水管接触，在其表面进行热交换，放出其汽化潜热，并凝结成水，凝结水经淋水盘后流入凝汽器的热井。
热井最终汇集到集水井，然后由凝结水泵输出作为锅炉给水，同时蒸汽在凝结成水的过程中使凝汽器的压力下降形成真空，促使低压缸排汽畅通。
3.3 凝汽器结构3.3.1 凝汽器的水室结构凝汽器的水室分前水室和后水室，每台凝汽器都有两个前水室和两个后水室。
循环水经两根φ2020×12的管子进入低压凝汽器的两个前水室，流经低压凝汽器的两个管束区后进入两后水室，然后再经两根联络管进入高压凝汽器的两个后水室流经高压凝汽器的两个管束后进入高压凝汽器的两前水室，最后由两根φ2020×12的管子引出，前水室装有可拆卸的盖板，盖板上设有两个人孔和牵条，水室外围焊有加强筋，后水室与凝汽器管板之间通过膨胀节连接，高低压凝汽器的两个后水室由后水室都开有人孔，以便检修使用，汽室中间由14块中间管板分割成15个空间，在管板上钻有管孔，中间管板中心线由进水侧向出水侧按千分之四抬高。
超超临界1000MW汽轮机本体结构分析摘要进入21世纪来，我们所面临的能源问题日益紧张，加之我们对工业产业经济性的追求，常规火力发电厂的发展面临重大的能源和环境等问题，而且常规火电厂的效率低、污染大及自动化程度低，都制约常规火电机组的发展。
这就要求我们发展更为高效、节能、环保、经济性高的高参数、大容量的火电机组——超超临界火电机组。
本设计的意义在于通过学习和分析国内三大厂家典型的超超临界1000MW 汽轮机的本体结构，更多地了解国内外先进的汽轮机技术，为将来从事汽轮机运行和检修工作奠定一定的理论基础。
关键字：超超临界、1000MW、汽轮机、本体结构、哈尔滨汽轮机厂目录1 概述 (2)1.1 超超临界1000MW汽轮机的发展简史 (3)1.2 超超临界1000MW机组的优势 (6)2 哈尔滨汽轮机厂超超临界1000MW汽轮机本体结构分析 (7)2.1 概述 (7)2.2 汽轮机的进汽部分 (10)2.3 汽轮机转子 (14)2.4 动（静）叶片 (19)2.5 汽缸及滑销系统 (20)2.6 隔板和隔板套 (23)2.7 汽封 (24)2.8 轴承 (25)2.9 盘车装置 (28)3 国内典型超超临界1000MW汽轮机主要技术特点比较 (28)3.1 东方汽轮机超超临界1000MW汽轮机简介 (28)3.2 上海汽轮机厂超超临界1000MW汽轮机简介 (30)3.3 三大厂家超超临界1000MW汽轮机的比较 (32)总结................................... 错误!未定义书签。
参考文献 (35)1 概述能源是社会发展的物质基础，环境是人类维护自身生存和发展的前提。
由于煤炭在一次能源结构中的主导地位，决定了电力生产中以煤电为主的格局。
根据我国能源资源的特点，煤炭在一次能源生产与消费中的比例会长期保持在75％左右的水平上，而且这一比重在将来的几十年内不会有根本性的变化。
