包装机使用说明书-附：包装机控制系统说明书

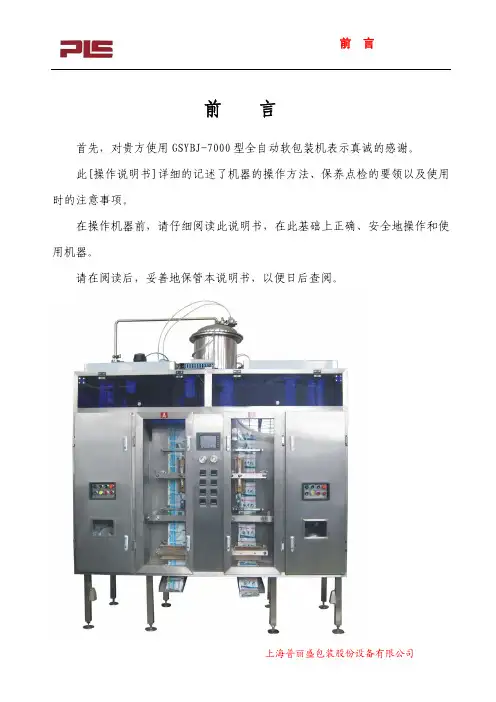

前 言

上海普丽盛包装股份设备有限公司 前 言 首先，对贵方使用GSYBJ-7000型全自动软包装机表示真诚的感谢。 此[操作说明书]详细的记述了机器的操作方法、保养点检的要领以及使用时的注意事项。 在操作机器前，请仔细阅读此说明书，在此基础上正确、安全地操作和使用机器。 请在阅读后，妥善地保管本说明书，以便日后查阅。 目 录 第一章 安全须知……………………………………………………1-0 第二章 GSYBJ-7000型全自动软包装机 系统简介………………2-0 第三章 GSYBJ-7000型全自动软包装机 人机界面说明…………3-0 第四章 GSYBJ-7000型全自动软包装机 操作说明………………4-0 第五章 GSYBJ-7000型全自动软包装机 元器件调整……………5-0 第六章 GSYBJ-7000型全自动软包装机 维护和保养……………6-0 第七章 GSYBJ-7000型全自动软包装机 气路电路………………7-0 第八章 GSYBJ-7000型全自动软包装机 常见故障及解决方法…8-0 第九章 GSYBJ-7000型全自动软包装机 备件图册………………9-0 第十章 GSYBJ-7000型全自动软包装机 维修与安装 …………10-0 第十一章GSYBJ-7000型全自动软包装机 参考资料 ……………11-0 第1章 安全须知

上海普丽盛包装股份有限公司 1-0 第1章 安全须知 第1章 安全须知

上海普丽盛包装股份有限公司 1-1 1-1序言 此说明书是为了安全使用本公司的产品写有必要事项的说明书。为了操作者的安全，必须遵守以下事项。否则会发生重大人身事故，造成机器故障。 1. 不能让没有接受过本机器培训的操作者或者不了解本机器的人操作。 2. 使用本机器前必须阅读本操作手册，在充分理解运行、检查的基础上再使用。 3. 机器操作者要仔细阅读并充分理解本操作手册，对于不能理解其内容的，请不要操作机器。 4. 如果进行了与操作手册所记载内容相违的操作，则可能发生重大事故。 5. 在本操作手册及机器的必要部位处，注意事项用[警告表示]来警示，这些表示是为了确保安全所必要的事项。 6. 要充分理解警告标记的表示部位和所表示的内容，并严格遵守。 7. 未经本公司许可请不要改造机器。 8. 在拆除了设置在机器中的安全装置或安全装置不动作的状态下，请不要开动机器。 9. 请确认设置在机器中的安全装置是否正常动作。 10.建议不要经常更换不同材质的包装材料。 1-2使用期间注意事项 1-2.1机器启动时的注意事项 1. 确认机器整体上有否异常。 2. 确认机器上有否其它东西。 3. 确认在机器周围有否人员。 4. 确认机器运转时，要关闭安全罩。 5. 确认控制盘等电气箱的门、盖的关闭状态。 6. 因清洗等拆卸过部件的场合，要确认有否装配后剩余的部件，另外要确认螺栓是否旋紧。 1-2.2运行中的注意事项 1. 请不要将手、脚等靠近运动的部分。在运动部件附近有动手作业时，要充分注意防止被卷 第1章 安全须知

ok560型三维包装机使用说明

使用说明：

一、这种包装设备特别适用于小包装。将透明膜三维包装机的包装薄膜切割，输送，包装，包装和折叠成中型包装。由于该装置没有热收缩包装机的热封盒，因此整个包装被加热，并且在该处瞬间低温包装不会改变包装内的温度，这被称为冷包装机。

二、透明薄膜包装机的包装工作中使用的材料可以有多种选择，但主要是基于BOPP或PVC，可根据不同的包装产品进行调整。我们广泛应用于日常生活中使用的卷烟包装，日用品，药品，保健品，视听产品等。

产品性能包装优势：

1.透明膜三维包装机可在运行过程中实现自动归零功能。该设备人性化，智能化。它更易于使用，操作，维护和维护。

2.特殊热收缩包装机，节能，全密封包装：防水，防潮，防感。3.自动：自动送料，堆叠，包装，热封，精加工，计数。

4.即时密封，无材料热封站：类似冷包装，对药品，热敏产品无影响。

5.电气控制系统以可编程控制器PLC为中心，确保运行稳定可靠，性能稳定。

纸巾包装机操作说明书

一、操作前的准备工作

1. 确保纸巾包装机处于稳定的工作环境中，避免不必要的震动和干扰。

2. 检查机器的电源插头是否连接牢固，并确保供电电压符合设备要求。

3. 仔细阅读纸巾包装机的使用手册，了解机器的组成部分和功能模块。

4. 检查包装机内的纸巾及包装材料是否充足，如有不足需及时补充。

二、纸巾包装机操作步骤

1. 打开纸巾包装机主电源，确认电源指示灯亮起，表明设备正常供电。

2. 按下启动按钮，包装机将开始预热，等待预热完成。

3. 将待包装的纸巾放置在纸巾供料装置中，并确保纸巾的位置正确。

4. 调整包装机的包装规格，根据纸巾的尺寸和包装要求进行合适的设置。

5. 按下自动包装按钮，纸巾包装机将开始自动运行，并完成纸巾的包装过程。

6. 检查包装后的纸巾是否符合要求，如有需要可进行调整或重包装。 7. 包装完成后，按下停止按钮，纸巾包装机将停止工作。

三、常见故障及排除方法

1. 纸巾包装机无法启动：检查电源是否连接正常，确认电源插头是否牢固。

2. 包装机预热时间过长：检查机器是否处于稳定环境中，排除外界干扰。

3. 纸巾供料不良：清理纸巾供料装置，排除堵塞物。

4. 包装机运行过程中出现异常噪音：检查机器各部分连接是否松动，及时紧固。

5. 纸巾包装不规整：调整包装规格，确认纸巾摆放位置是否准确。

6. 其他故障：若遇到其他故障，请及时联系售后服务人员进行排查和维修。

四、安全注意事项

1. 使用纸巾包装机时，请勿将手指或其他物体伸入机器内部，以免发生意外。

2. 在清洁和维护机器时，务必先将电源切断并拔掉电源插头，以确保操作安全。

3. 使用设备过程中，如发现任何异常现象或故障，请停止使用并寻求专业人员的帮助。 4. 定期对纸巾包装机进行清洁和保养，确保设备保持良好的工作状态。

五、总结

本操作说明书详细介绍了纸巾包装机的使用方法及注意事项。在使用纸巾包装机前，请务必进行必要的准备工作，并按照操作步骤进行操作。如遇到任何问题，请仔细阅读故障排除部分的说明，或及时联系售后服务人员。合理使用纸巾包装机，能提高包装效率和产品质量，确保生产顺利进行。

作者（版权）：奔腾包装机械 更多参考资料（网址）：

- 1 -

BT系列自动包装机械

使 用 说 明 书

作者（版权）：奔腾包装机械 更多参考资料（网址）：

- 2 - 欢迎购买本公司生产的自动包装机。请您在使用本机器之前，详细阅读使用说明书，以保证机器的正常安装使用。

本公司还有许多其它规格类型的产品，如用户有需要，可与本公司联系，本公司将竭诚为您服务，满足您的要求。

由于本公司的产品在不断的改进和提高，由此而未预告性能修改的情况发生时，敬请您原谅，您可向本公司的销售部门及维修服务人员咨询。

目录

作者（版权）：奔腾包装机械 更多参考资料（网址）：

- 3 - 第五章 操作方法及步骤

5-1 开机前的准备

5-1-1 颗粒机型的开机前准备

1、 检查机器上安装的容杯与制袋用的成形器是否与您所需求的相符，包装材料是否符合使用要求。

2、 用手将离合器手柄逆（顺）时针转动，使上离合器与下离合器脱离。

3、 用手逆时针方向转动上转盘一周，在旋转过程中，下转盘下方的下料门应能够顺利地打开或关闭。（注意：通过旋转调节螺环来调节容量的机型，在调节容杯容量时，要适当调节拨门杆的高度，使拨门杆不顶住下料门，且能够顺利打开或关闭下料门。（见图3-11）

4、 将包装材料在架纸轴上，并装上挡纸轮及挡套，把装好包装材料的架纸轴放在架纸板上（见图3-6，图5-1），注意包装材料的印刷面方向与对应机型的图示相符，将包装材料与成形器对正，使挡纸轮及档套夹紧包装材料并拧紧手旋钮。

5、 向下拉动包装材料，按图3-6所示，并将包装材料插入成型器中向下拉动放入图3-6两滚轮之间，按下输纸键，使两滚轮压住成形后的包装材料。

图5-1

5-1-2 粉类机型的开机前准备

1、 检查机器上安装的容杯与制袋用的成形器是否与您所需求的相符，包装材料是否符合使用要求。
